汽车电子可靠性测试项目 (全) 16750-1 to 5

电子设备可靠性测试标准1、ISO国际标准化组织中，ISO/TC22/SC3 负责汽车电气和电子技术领域的标准化工作。

汽车电子产品的应用环境包括电磁环境、电气环境、气候环境、机械环境、化学环境等。

目前ISO 制订的汽车电子标准环境条件和试验标准主要包含如下方面：ISO16750-1：道路车辆-电子电气产品的环境条件和试验：总则ISO16750-2：道路车辆-电子电气产品的环境条件和试验：供电环境ISO16750-3：道路车辆-电子电气产品的环境条件和试验：机械环境ISO16750-4：道路车辆-电子电气产品的环境条件和试验：气候环境ISO16750-5：道路车辆-电子电气产品的环境条件和试验：化学环境ISO20653 汽车电子设备防护外物、水、接触的等级ISO21848 道路车辆-供电电压42V 的电气和电子装备电源环境国内目前汽车电子产品的环境试验标准主要还是按照产品的技术条件来规定。

全国汽车标准化技术委员会（SAC/TC114）正在参照ISO 标准制订相应的国家和行业标准。

ISO 的标准在欧美车系的车厂中得到了广泛采用，而日系车厂的要求相对ISO 标准来说偏离较大。

为了确保达到标准的限值，各汽车车厂的内控的环境条件标准一般比ISO 的要求要苛刻。

2、AEC 系列标准上个世纪九十年代，克莱斯勒、福特和通用汽车为建立一套通用的零件资质及质量系统标准而设立了汽车电子委员会(AEC)，AEC 建立了质量控制的标准。

AEC-Q-100 芯片应力测试的认证规范是AEC 的第一个标准。

AEC-Q-100 于1994 年首次发表，由于符合AEC 规范的零部件均可被上述三家车厂同时采用，促进了零部件制造商交换其产品特性数据的意愿，并推动了汽车零件通用性的实施，使得AEC 标准逐渐成为汽车电子零部件的通用测试规范。

经过10 多年的发展，AEC-Q-100 已经成为汽车电子系统的通用标准。

在AEC-Q-100 之后又陆续制定了针对离散组件的AEC-Q-101 和针对被动组件的AEC-Q-200 等规范，以及AEC-Q001/Q002/Q003/Q004 等指导性原则。

道路车辆 - 电气和电子装备的环境条件和试验第1部分：总则ISO16750.1全文连载于《环境技术》2007年1期引言ISO 16750旨在按设备样品生存周期内预期将要承受的真实环境，系统地向用户提供一组国际公认的环境条件、试验和运行要求。

ISO 16750在使用中应首先考虑下列因素：- 世界地理和气候道路车辆几乎世界所有的陆地区域使用和运行。

值得注意气候环境条件，包括可预期的每天的变化和季节的变化。

应考虑给出全世界的温度，湿度，降水和大气条件的范围，还应包括灰尘，污染和海拔高度等。

- 车辆的类型车辆的设计属性决定了道路车辆的环境条件，如发动机的类型、发动机的排量、悬挂的特性、车辆的自重、车辆的尺寸、供电电压等。

考虑到已经给出车辆的典型类型，包括商用车辆（含重型载货车），乘用车和货运车，以及柴油发动机和汽油发动机。

- 车辆的使用条件和运行方式道路的质量、路面的类型、道路的地形、车辆的使用（连续、牵引、货运，等等）和驾驶习惯都是非常值得重视的道路交通工具的环境条件。

运行方式如储存、起动、驾驶、停车等都应予以考虑。

- 设备（样品）生存周期有经验的生产、装运、操作、储存、车辆装配、车辆维护和修理，电子设备（样品）应能抵御同样的环境条件。

ISO 16750的范围包括了这些条件和试验（如操作跌落试验）。

- 车辆的供电电压运行方式、分配系统设计和相应的气候环境将导致车辆使用中的电压变化。

车辆电气系统的故障，如可能发生的交流发电机过电压和连接系统的断路。

ISO 16750的范围包括了这些条件。

- 在车辆中的安装位置流行的或在未来的概念中，系统/组件是安装在车辆的任何位置。

使用的环境要求通常取决于安装的位置。

车辆的每一个位置都具有独自的环境负荷组合。

例如，发动机舱的温度范围就不同于乘员舱。

振动负荷也是如此。

在此情况下，不仅振动的量值不同，振动的类型也会发生改变。

安装在底盘上的组件承受的是典型的随机振动，而安装在发动机上的系统/组件，应考虑附加来自于发动机的正弦振动。

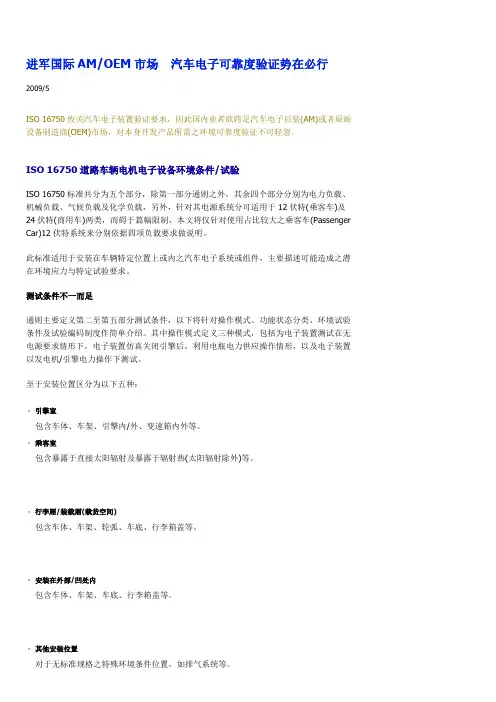

汽车电子可靠性测试项目-(全)-16750-1-t o-5-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN进军国际AM/OEM市场汽车电子可靠度验证势在必行2009/5ISO 16750攸关汽车电子装置验证要求，因此国内业者欲跨足汽车电子后装(AM)或者原始设备制造商(OEM)市场，对本身开发产品所需之环境可靠度验证不可轻忽。

ISO 16750道路车辆电机电子设备环境条件/试验ISO 16750标准共分为五个部分，除第一部分通则之外，其余四个部分分别为电力负载、机械负载、气候负载及化学负载，另外，针对其电源系统分可适用于12伏特(乘客车)及24伏特(商用车)两类，而碍于篇幅限制，本文将仅针对使用占比较大之乘客车(Passenger Car)12伏特系统来分别依据四项负载要求做说明。

此标准适用于安装在车辆特定位置上或内之汽车电子系统或组件，主要描述可能造成之潜在环境应力与特定试验要求。

测试条件不一而足通则主要定义第二至第五部分测试条件，以下将针对操作模式、功能状态分类、环境试验条件及试验编码制度作简单介绍。

其中操作模式定义三种模式，包括为电子装置测试在无电源要求情形下，电子装置仿真关闭引擎后，利用电瓶电力供应操作情形，以及电子装置以发电机/引擎电力操作下测试。

至于安装位置区分为以下五种：‧引擎室包含车体、车架、引擎内/外、变速箱内外等。

‧乘客室包含暴露于直接太阳辐射及暴露于辐射热(太阳辐射除外)等。

‧行李厢/装载厢(载货空间)包含车体、车架、轮弧、车底、行李箱盖等。

‧安装在外部/凹处内包含车体、车架、车底、行李箱盖等。

‧其他安装位置对于无标准规格之特殊环境条件位置，如排气系统等。

另外，试验后之功能判定等级则分为以下五种：‧等级A头)同时进行电压稳定斜率变化，详细内容请参考ISO 16750-2说明，试验后对于超出范围部分，至少必须为等级D ，若为更严格要求则采用等级C 。

汽车电子零部件环境可靠性与EMC测试服务项目汽车是由多达几千个电子零部件组成的复杂产品，特别是随着汽车产业的发展，控制电子部分、娱乐多媒体电子部分、导航及车载通信等等越来越多，使车辆复杂程度不断加大。

而这些电子零部件产品可靠性十分重要，直接决定了整车的安全及运行可靠性。

特别是严苛的环境(运输过程、存放、工作中、气候等等)，都在考验着汽车电子产品的可靠性。

目前汽车电子产品主要分以下三类：1、电子元器件。

包括GPS、音箱、汽车DVD、倒车雷达、控制器、运算放大器、切换式电源供应器、各类微处理器、计算机等。

2、继电器及电机马达。

包括各类继电器、雨刮器电机、电动天线、空调电机、暖风电机、电动坐椅、前后视镜电机、中央控制门锁、交流发电机、清洗泵电机等。

3、各类传感器。

其中传感器和继电器的发展最为活跃。

它是汽车上应用最多的两类汽车电子设备。

广电计量汽车零部件检测实验室作为CISPR国际委员会委员单位，GRGT在汽车电子检测领域有着多年的丰富经验和雄厚的技术实力，是日产、本田等著名汽车公司和奇瑞、吉利、长城、众泰、广汽、比亚迪、福田、江淮等民族自主品牌车企的认可实验室，是国家CNAS认可电磁兼容性检测中心，也是目前华南地区检测能力最全面的EMC检测机构。

广电计量汽车零部件检测实验室通过卓越的质量保证服务，协助日产、本田、长城、航盛、法雷奥等知名整车企业和零部件企业质量技术不断进步。

汽车零部件测试内容：Ⅰ环境可靠性测试Environment &Reliability Test高温储存（可带表面红外加热）High Temperature Test （with IR）低温储存Low Temperature Test湿热交变（可带表面红外加热）Hemperature & Humidity Test (with IR)凝露测试Condensation Test低气压测试Low Pressure Test温度冲击测试Thermal Shock Test防尘防水测试Dust & Water Resistant Test盐雾测试（中性、交变、铜离子加速）Salt Spray Test（NSS、CCT、CASS）耐气体腐蚀Gas Corrosion Resistant Test耐化学试剂Chemical Resistant Test振动测试（随机、正弦、扫频等）Vibration Test (Random/ Sine /Sweep)（1ton~20ton）机械冲击测试Mechanical Shock Test碰撞测试Bump Test跌落测试Drop Test三综合测试（温湿度+振动）Compositive Environment Test (Temperature & Humidity &Vibration) 高加速测试HALT & HASS插拔力检测Operation Force Test刚度测试Rigidity Test洗车刷测试Automatic Car Wash TestⅡ功能耐久性测试Function & Endurance Test按键动作耐久测试Button Operation Durability插拔耐久测试Connection DurabilityCD机动作耐久测试CD Player Operation Durability出风口耐久测试Register Operation Durability雨刮耐久测试Wiper Operation Durability四门两盖耐久测试Front Doors/Rear Doors/Back Door/Hood Operation Durability座椅动作耐久测试Seat Operation Durability玻璃升降器动作耐久测试Glass Regulator Operation Durability遮阳板动作耐久测试Sunvisor Operation Durability门板受力耐久测试Door Trim Stress Endurance TestⅢ电学性能测试Electrical Performance Test电源特性测试Resistance to Power Supply Voltages电源缓升缓降测试Resistance to Slow Decrease and Increase Power of Supply Voltages电压特性测试Re-initialization Test电压异常测试Resistance to Non Usual Power Supply Voltages线路（短路至地/电源）测试Resistance to Ground and Positive Supply Voltages Short Circuit 感性负载电源连接测试Resistance of Inductive Load Connected Circuits电源微中断测试Resistance to Power Supply Micro-interruptions (UPDATED)启动测试Resistance to Starting Profile电源电压特性测试Power Supply Voltage Characteristics Test浮地测试Floating Ground Test感应噪声抗扰度Induction Noise Resistance Test抛负载测试Load Dump Test过压测试Overvoltage Test点火脉冲测试Ignition Pulse Test反极性测试Reversed Polarity Test工作电压Working Voltage工作电流Working Current绝缘电阻测试Insulation Resistance TestⅣEMC测试EMC TestRE辐射骚扰Radiated EmissionCE传导骚扰Conducted EmissionBCI大电流注入Bulk Current InjectionRI电波暗室法辐射抗扰度?RI瞬态传导骚扰Transient, Conducted Emissions瞬态传导抗扰度Conducted Immunity静电放电抗扰度ESD脉冲波测试Resistance to on Board Power System Voltage Ripples高电压注入抗扰度测试Immunity to Injection High Voltage脉冲抗扰度测试Resistance to Impulsive Transient音频磁场辐射抗扰度测试Immunity to Audio Frequency Magnetic Field手持式收发机抗扰度测试Resistance to Handy Transmitters脉冲波抗扰度测试Immunity Against High Frequency Surge (Burst Wave Form)高周波抗扰度测试Immunity Against High Frequency Surge (Impulse Wave Form) 低周波测试Low Frequency Surge Resistance（Induced Load Surge）磁场骚扰测试Measurement of Magnetic Field Radiated Emissions宽带辐射抗扰度测试Broadband Antenna Nearby Test辐射天线靠近抗扰度Radio Equipment Antenna Nearby Test移动手机天线靠近测试Mobile Phone Antenna Nearby Test汽车电子暗室有效性Anechoic Chamber Field Validation屏蔽室屏蔽效能Shielding Room Shieding Effective暗室电压驻波比VSWR。

汽车电子可靠性测试及相关标准————————————————————————————————作者：————————————————————————————————日期：二、电子设备可靠性测试标准1、ISO国际标准化组织中，ISO/TC22/SC3 负责汽车电气和电子技术领域的标准化工作。

汽车电子产品的应用环境包括电磁环境、电气环境、气候环境、机械环境、化学环境等。

目前ISO 制订的汽车电子标准环境条件和试验标准主要包含如下方面：ISO16750-1：道路车辆-电子电气产品的环境条件和试验：总则ISO16750-2：道路车辆-电子电气产品的环境条件和试验：供电环境ISO16750-3：道路车辆-电子电气产品的环境条件和试验：机械环境ISO16750-4：道路车辆-电子电气产品的环境条件和试验：气候环境ISO16750-5：道路车辆-电子电气产品的环境条件和试验：化学环境ISO20653 汽车电子设备防护外物、水、接触的等级ISO21848 道路车辆-供电电压42V 的电气和电子装备电源环境国内目前汽车电子产品的环境试验标准主要还是按照产品的技术条件来规定。

全国汽车标准化技术委员会（SAC/TC114）正在参照ISO 标准制订相应的国家和行业标准。

ISO 的标准在欧美车系的车厂中得到了广泛采用，而日系车厂的要求相对ISO 标准来说偏离较大。

为了确保达到标准的限值，各汽车车厂的内控的环境条件标准一般比ISO 的要求要苛刻。

2、AEC 系列标准上个世纪九十年代，克莱斯勒、福特和通用汽车为建立一套通用的零件资质及质量系统标准而设立了汽车电子委员会(AEC)，AEC 建立了质量控制的标准。

AEC-Q-100 芯片应力测试的认证规范是AEC 的第一个标准。

AEC-Q-100 于1994 年首次发表，由于符合AEC 规范的零部件均可被上述三家车厂同时采用，促进了零部件制造商交换其产品特性数据的意愿，并推动了汽车零件通用性的实施，使得AEC 标准逐渐成为汽车电子零部件的通用测试规范。

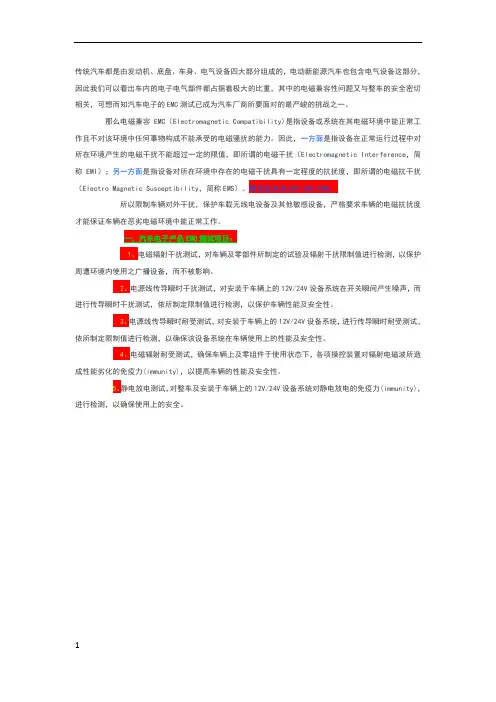

传统汽车都是由发动机、底盘、车身、电气设备四大部分组成的，电动新能源汽车也包含电气设备这部分，因此我们可以看出车内的电子电气部件都占据着极大的比重，其中的电磁兼容性问题又与整车的安全密切相关，可想而知汽车电子的EMC测试已成为汽车厂商所要面对的最严峻的挑战之一。

那么电磁兼容EMC（Electromagnetic Compatibility)是指设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

因此，一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值，即所谓的电磁干扰（Electromagnetic Interference，简称EMI）；另一方面是指设备对所在环境中存在的电磁干扰具有一定程度的抗扰度，即所谓的电磁抗干扰（Electro Magnetic Susceptibility，简称EMS）。

概括起来说EMC=EMI+EMS。

所以限制车辆对外干扰，保护车载无线电设备及其他敏感设备，严格要求车辆的电磁抗扰度才能保证车辆在恶劣电磁环境中能正常工作。

一、汽车电子产品EMC测试项目：1、电磁辐射干扰测试，对车辆及零部件所制定的试验及辐射干扰限制值进行检测，以保护周遭环境内使用之广播设备，而不被影响。

2、电源线传导瞬时干扰测试，对安装于车辆上的12V/24V设备系统在开关瞬间产生噪声，而进行传导瞬时干扰测试，依所制定限制值进行检测，以保护车辆性能及安全性。

3、电源线传导瞬时耐受测试，对安装于车辆上的12V/24V设备系统，进行传导瞬时耐受测试，依所制定限制值进行检测，以确保该设备系统在车辆使用上的性能及安全性。

4、电磁辐射耐受测试，确保车辆上及零组件于使用状态下，各项操控装置对辐射电磁波所造成性能劣化的免疫力(immunity)，以提高车辆的性能及安全性。

5、静电放电测试，对整车及安装于车辆上的12V/24V设备系统对静电放电的免疫力(immunity)，进行检测，以确保使用上的安全。

进军国际AM/OEM市场汽车电子可靠度验证势在必行2009/5ISO 16750攸关汽车电子装置验证要求，因此国内业者欲跨足汽车电子后装(AM)或者原始设备制造商(OEM)市场，对本身开发产品所需之环境可靠度验证不可轻忽。

ISO 16750道路车辆电机电子设备环境条件/试验ISO 16750标准共分为五个部分，除第一部分通则之外，其余四个部分分别为电力负载、机械负载、气候负载及化学负载，另外，针对其电源系统分可适用于12伏特(乘客车)及24伏特(商用车)两类，而碍于篇幅限制，本文将仅针对使用占比较大之乘客车(Passenger Car)12伏特系统来分别依据四项负载要求做说明。

此标准适用于安装在车辆特定位置上或内之汽车电子系统或组件，主要描述可能造成之潜在环境应力与特定试验要求。

测试条件不一而足通则主要定义第二至第五部分测试条件，以下将针对操作模式、功能状态分类、环境试验条件及试验编码制度作简单介绍。

其中操作模式定义三种模式，包括为电子装置测试在无电源要求情形下，电子装置仿真关闭引擎后，利用电瓶电力供应操作情形，以及电子装置以发电机/引擎电力操作下测试。

至于安装位置区分为以下五种：‧引擎室包含车体、车架、引擎内/外、变速箱内外等。

‧乘客室包含暴露于直接太阳辐射及暴露于辐射热(太阳辐射除外)等。

‧行李厢/装载厢(载货空间)包含车体、车架、轮弧、车底、行李箱盖等。

‧安装在外部/凹处内包含车体、车架、车底、行李箱盖等。

‧其他安装位置对于无标准规格之特殊环境条件位置，如排气系统等。

将电子装置放入温度(T max-20℃)，对于电子装置之所有相关的输入端施加18伏特电压，试验后电子装置之功能状态至少必须为等级C，更严格要求则是采用等级A。

‧室温试验此试验模拟跳接启动，于室温下对电子装置之所有相关输入端施加24伏特电压，试验后之功能状态至少必须等级D，若为更严格要求则采用等级C。

另外，迭加交流电压则为试验仿真直流电供应上残留之交流电压，并对其所有输入端(接头)同时进行下列试验，依照应用选择严苛度1或2，试验后之功能状态必须为等级A，试验波形如图1。

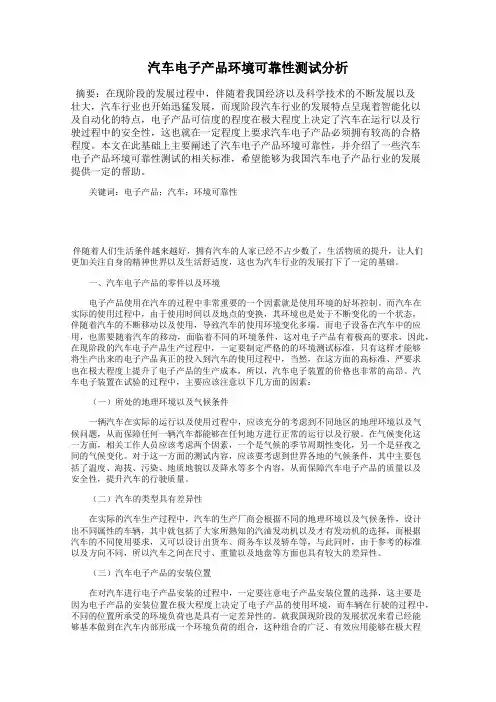

汽车电子产品环境可靠性测试分析摘要：在现阶段的发展过程中，伴随着我国经济以及科学技术的不断发展以及壮大，汽车行业也开始迅猛发展，而现阶段汽车行业的发展特点呈现着智能化以及自动化的特点，电子产品可信度的程度在极大程度上决定了汽车在运行以及行驶过程中的安全性，这也就在一定程度上要求汽车电子产品必须拥有较高的合格程度。

本文在此基础上主要阐述了汽车电子产品环境可靠性，并介绍了一些汽车电子产品环境可靠性测试的相关标准，希望能够为我国汽车电子产品行业的发展提供一定的帮助。

关键词：电子产品；汽车；环境可靠性伴随着人们生活条件越来越好，拥有汽车的人家已经不占少数了，生活物质的提升，让人们更加关注自身的精神世界以及生活舒适度，这也为汽车行业的发展打下了一定的基础。

一、汽车电子产品的零件以及环境电子产品使用在汽车的过程中非常重要的一个因素就是使用环境的好坏控制。

而汽车在实际的使用过程中，由于使用时间以及地点的变换，其环境也是处于不断变化的一个状态，伴随着汽车的不断移动以及使用，导致汽车的使用环境变化多端。

而电子设备在汽车中的应用，也需要随着汽车的移动，面临着不同的环境条件，这对电子产品有着极高的要求，因此，在现阶段的汽车电子产品生产过程中，一定要制定严格的的环境测试标准，只有这样才能够将生产出来的电子产品真正的投入到汽车的使用过程中，当然，在这方面的高标准、严要求也在极大程度上提升了电子产品的生产成本，所以，汽车电子装置的价格也非常的高昂。

汽车电子装置在试验的过程中，主要应该注意以下几方面的因素：（一）所处的地理环境以及气候条件一辆汽车在实际的运行以及使用过程中，应该充分的考虑到不同地区的地理环境以及气候问题，从而保障任何一辆汽车都能够在任何地方进行正常的运行以及行驶。

在气候变化这一方面，相关工作人员应该考虑两个因素，一个是气候的季节周期性变化，另一个是昼夜之间的气候变化。

对于这一方面的测试内容，应该要考虑到世界各地的气候条件，其中主要包括了温度、海拔、污染、地质地貌以及降水等多个内容，从而保障汽车电子产品的质量以及安全性，提升汽车的行驶质量。
