油井防砂工艺

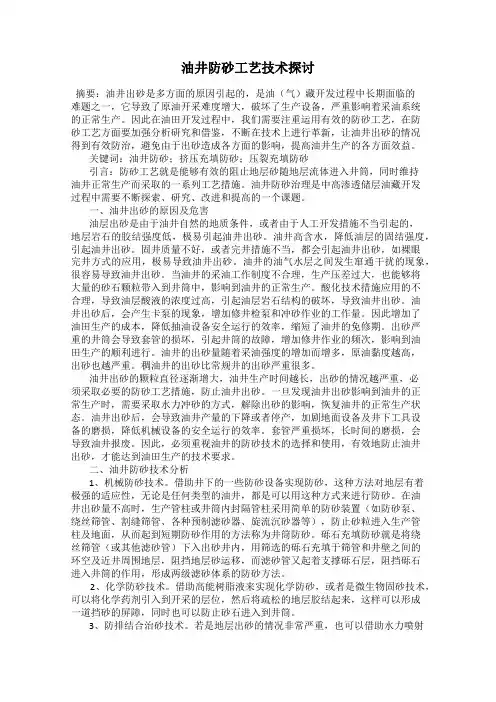

油井防砂工艺技术探讨摘要：油井出砂是多方面的原因引起的，是油（气）藏开发过程中长期面临的难题之一，它导致了原油开采难度增大，破坏了生产设备，严重影响着采油系统的正常生产。

因此在油田开发过程中，我们需要注重运用有效的防砂工艺，在防砂工艺方面要加强分析研究和借鉴，不断在技术上进行革新，让油井出砂的情况得到有效防治，避免由于出砂造成各方面的影响，提高油井生产的各方面效益。

关键词：油井防砂；挤压充填防砂；压裂充填防砂引言：防砂工艺就是能够有效的阻止地层砂随地层流体进入井筒，同时维持油井正常生产而采取的一系列工艺措施。

油井防砂治理是中高渗透储层油藏开发过程中需要不断探索、研究、改进和提高的一个课题。

一、油井出砂的原因及危害油层出砂是由于油井自然的地质条件，或者由于人工开发措施不当引起的，地层岩石的胶结强度低，极易引起油井出砂。

油井高含水，降低油层的固结强度，引起油井出砂。

固井质量不好，或者完井措施不当，都会引起油井出砂，如裸眼完井方式的应用，极易导致油井出砂。

油井的油气水层之间发生窜通干扰的现象，很容易导致油井出砂。

当油井的采油工作制度不合理，生产压差过大，也能够将大量的砂石颗粒带入到井筒中，影响到油井的正常生产。

酸化技术措施应用的不合理，导致油层酸液的浓度过高，引起油层岩石结构的破坏，导致油井出砂。

油井出砂后，会产生卡泵的现象，增加修井检泵和冲砂作业的工作量。

因此增加了油田生产的成本，降低抽油设备安全运行的效率，缩短了油井的免修期。

出砂严重的井筒会导致套管的损坏，引起井筒的故障，增加修井作业的频次，影响到油田生产的顺利进行。

油井的出砂量随着采油强度的增加而增多，原油黏度越高，出砂也越严重。

稠油井的出砂比常规井的出砂严重很多。

油井出砂的颗粒直径逐渐增大，油井生产时间越长，出砂的情况越严重，必须采取必要的防砂工艺措施，防止油井出砂。

一旦发现油井出砂影响到油井的正常生产时，需要采取水力冲砂的方式，解除出砂的影响，恢复油井的正常生产状态。

油井开采工艺离不开信息化、智能化、机械化技术的应用。

受机械使用寿命、生产时间的影响，可能会加剧套管破损现象，进而为防砂工艺技术提供了更多的难度。

由此可见，需解决油井开采技术中气井出砂、细粉砂井的问题，有利于避免油井出砂而造成的负面影响。

另外，需采用该工艺改善油井的渗透率，这对于提高油井工艺开采效率是有利的。

一、压裂防砂工艺技术原理1.工艺技术概况。

压裂防砂工艺技术是使用树脂涂层涂抹石英砂，使材料表面有一层保护膜，有利于提高油井的导流功能。

工艺进行中，需及时注入高性能的树脂砂，确保井口裂缝处或亏空段有支撑剂作用，能改善该部位的核心功能。

当支撑剂注入需要管控的裂缝部位时，需提高中央部位的温度参数，致使树脂层发生作用。

通过让保护层实现软化，引导其发生固化聚合反应，确保砂砾可以和保护层更紧实的粘合在一起，有利于防治井口出砂的现象，也能实践油层的改造作用。

通过该方式的优化，能提高油田井口的使用年限，且效果比之前更好。

2.压裂防砂工艺应用原理。

该工艺的出砂原理是基于拉伸、剪切、粘结的过程，实现压裂防砂的目标，也能防治孔隙坍塌的情况。

首先，剪切破坏会导致地层岩石的输送效率，需利用拖曳作用引导岩石颗粒落至指定区域，使指定区域能够在压裂防砂的作用中实现造缝控制，确保流入该区域的液体由单一的方向变成双线性。

其次，单一方向流向大多为径向流状，而此时石油会渗透至井底处，会导致井口、井底部分的压力不断提升，以此形成一个陡峭的压力带，当石油越靠近井壁时，压力也会随之提升。

导致这一情况的原因是由于压力的分布，使压力区域底部的和底边边缘的压差始终在一定范围内，也能控制压差在集中区域地带。

当低端压力不稳定时，可能会引发砂块性能不稳定，导致流体会呈现双线性流状态。

此时需使用这一情况改变压力梯度，控制其压力梯度会随着应力而发货所能改变，使油泄流至地层底部，增大了地底的阻力。

若产生较大部分的裂缝时，会提升井底原油的渗流面积，引发锈蚀情况，降低了流体对地层颗粒的冲击速度。

油水井防砂工艺一、油水井出砂原因油水井出砂是由近井地带岩层结构破坏引起的，与地层应力和地层强度有关。

地层应力包括地层结构应力（如弹性、塑性应力）、地层孔隙压力、上覆岩层压力流体流动时拖拽力和生产压差。

地层被钻穿后，井壁岩石的原始应力平衡状态被破坏，并且在整个采油过程中保持最大应力。

因此在一定的外部条件下井壁的岩石首先发生变形和破坏。

根据出砂内外因素分为地质因素和开发因素：地质因素（一）地层胶结疏松地层流体在生产压差条件下向井眼方向发生渗流，致使岩石颗粒之间的胶结物发生运移，地层结构破坏，引起地层出砂，当其它条件相同，地层渗透率越高，岩石强度越低，地层越容易出砂。

（二）地层构造变化地层在构造上发生急剧变化的区域，例如在断层多、裂缝发育、地层倾角大及边水活跃的地区，由于地层岩石原始应力状态被复杂化，容易引起地层出砂。

开发因素（一）在地层流体渗流过程中，大部分有效压头消耗在井壁附近，因此，井壁岩石渗流冲刷作用最大，也容易变形和破坏。

（二）不恰当的开发速度及采油速度的突然变化、注水井急剧放压等原因造成地层压力梯度发生急剧变化，致使岩层结构破坏引起出砂。

（三）频繁的增产措施会破坏地层岩石的结构，引起地层出砂。

（四）油井出水时，泥质胶结物水化膨胀并分散成细小颗粒，在地层压差作用下随着油水流线向井眼方向运移，造成油水井出砂、出泥。

（五）在油水井生产过程中，油气层孔隙压力总体上是不断下降的，而上覆岩层对地层颗粒即其胶结物的有效应力则是不断增加的，致使颗粒之间的应力平衡被破坏，胶结力下降引起地层出砂。

（六）在注水开发油田时，当油田含水量上升，为维持原油产量必须提高采液速度，加大地层流体对岩石颗粒的拖拽力。

引起油层出砂。

（七）当井壁附近的岩石结构破坏到一定程度，就会出现流砂现象，这时即使压差很小，大批沙子也会无控制流出。

二、油水井出砂的危害1. 原油产量、注水量下降甚至停产停注油水井出砂极易造成油层砂埋、油管砂堵、砂卡，致使原油产量、注水量不断下降甚至停产停注。

浅析油井防砂工艺摘要：防砂工艺技术是提高油井产能和油田开发效益的关键技术。

我国疏松砂岩油藏分布范围广、储量大，油气井出砂是这类油藏开采的主要矛盾。

出砂往往会导致砂埋油层或井筒砂堵或油气井停产作业、使地面或井下的设备严重磨蚀、砂卡及频繁的冲砂检泵、地面清罐等维修，使工作量巨增，既提高了原油生产成本，又增加了油田管理难度。

防砂是开发易出砂油气藏必不可少的工艺措施之一，对原油稳定生产及提高开发效益起着重要作用。

关键词：油田防砂工艺一、引言保证疏松砂岩油藏开发过程中防砂措施的成功是十分重要的。

钻井过程中大多采用割缝衬管和预充填砾石来对付地层出砂，由于其使用寿命短，砂子易堵塞缝口，液流阻力大等缺点，而且下井时操作困难，不能填充射孔孔眼，因此新的有效的防砂方法的研究与应用仍是世界石油钻采中亟待解决的难题。

通过防砂可以使地层砂最大限度的保持其在地层中的原始位置而不随地层流体进入井筒，阻止地层砂在地层中的运移，使地层原始渗透率的破坏降低到最低程度，保护生产井和注水井的生产设备，最大限度的维持生产井的原始产液能力及注水井的注排能力，这是油气田防砂的目的。

现阶段常用的防砂方法有机械防砂、化学防砂及砂拱防砂。

近年来，砾石充填防砂技术已取得了显著的可靠施工效果，除井斜角较高的斜井之外，砾石充填防砂技术已成为应用最广泛的防砂技术方法。

化学固砂方法是将化学胶结液挤入天然松散的地层，固结井眼周围出砂层段中地层砂的一种防砂方法。

所形成的胶结地层具有一定的抗压强度和渗透性能。

二、油气井出砂的原因地层是否出砂取决于颗粒的胶结程度即地层强度。

一般情况下，地层应力超过地层强度就可能出砂。

油气井出砂的原因对于防砂及防砂剂的配方的选择有很大的影响，总的说来，油气井出砂的原因可以归结为地质和开采两种原因。

地质因素指疏松砂岩地层的地质条件，如胶结物含量及分布、胶结类型、成岩压实作用和地质年代等。

通常而言，地质年代越晚，地层胶结矿物越少，砂粒胶结程度越差，分布越不均匀的地层在开采时出砂越严重；地层的类型不同，地层胶结物的胶结力，圈闭内流体的粘着力，地层颗粒物之间的摩擦力以及地层颗粒本身的重力所决定的地层胶结强度就不同，地层胶结强度越小，地层出砂越严重。

(3)不能避免渗漏、喷涂、翻修、喷砂对竖杆耐久性的不利影响；(4)在竖井进入中流水切割开发期后，由于水泥溶解和侵蚀，竖杆强度下降；(5)地层降低引起的地层压力上升，垂直负荷增加，砂粒间的应力平衡崩溃，产生沙子。

3 防砂技术3.1 机械防砂技术现在机械沙的控制分为两个类别。

一种是在这个领域广泛使用的防砂管柱防砂技术。

这个主要用于悬挂在采油泵下挂接如绕丝筛管、割缝衬管、双层或多层筛管、各种防砂器。

原理是使用上述的防砂管柱阻断地层砂，防止其进入采油泵。

这种方法的优点是简单易用，是由中等粗大的砂岩存油层生产的大粒径砂。

缺点是，因为生成细砂的油井容易堵塞，所以油采油泵不能供给液体，其寿命比较短。

第二种机械防砂是第一种类型的开发和进步。

机械防砂的控制方法，采用多级滤砂屏障，达到防砂目的的对策。

目前，这种方法适用于各种砂层。

机械防砂技术通过各种各样的方法，可以细分为裸眼井砾石充填和套管井内砾石充填防砂方法。

技术原理是将筛管或割缝衬管引导到井内防砂层段，将适当的粒子大小的砂石供给流体。

在筛管和油层或套管之间填充，形成特定厚度的砂石层，使用它，防止地层砂流入井中。

一个大的沙子池。

油层的砂粒在砂石层的外侧被阻挡，根据自然的选择在砂石层的外侧被积蓄。

它具有良好的流通能力，可以有效防止油层出砂。

为了提高成功率，管内砾石充填施工通常与大直径的高孔密射孔相结合。

一般来说，充填防砂有可靠的结构、高成功率以及适度的成本等优点。

也就是说，机械防砂有很强的适应性，无论产层薄厚、0 引言油井出砂是由于很多原因造成的，这对油井的正常开发非常不利。

油井出砂的话，油井的开发就会变得困难。

严重的情况下，油井甚至可能停止生产。

目前，需要注意改进和参考，因此在开发石油生产时，必须注意应用有效的防砂技术。

在防砂技术方面，持续改善相关技术，避免出砂对生产影响，为了减少石油生产的阻碍，需要强化分析和研究相关技术，不断进行技术革新。

1 油田化学防砂技术概述分析中国油田可知，中国疏松砂岩油藏储量大，石油产量大，分布较大。

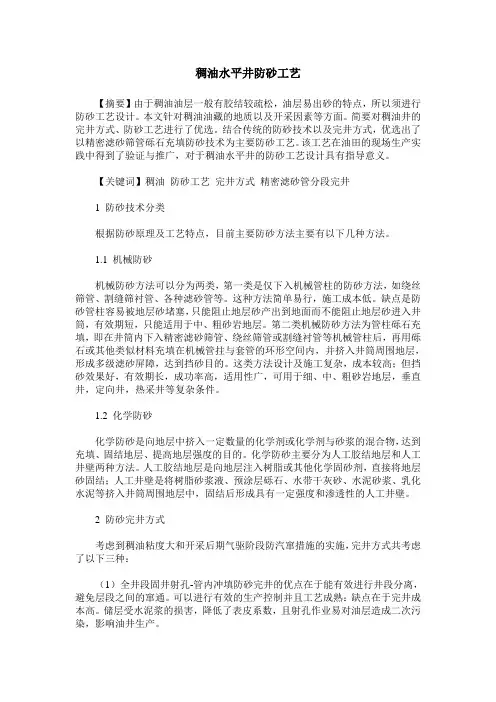

稠油水平井防砂工艺【摘要】由于稠油油层一般有胶结较疏松，油层易出砂的特点，所以须进行防砂工艺设计。

本文针对稠油油藏的地质以及开采因素等方面。

简要对稠油井的完井方式、防砂工艺进行了优选。

结合传统的防砂技术以及完井方式，优选出了以精密滤砂筛管砾石充填防砂技术为主要防砂工艺。

该工艺在油田的现场生产实践中得到了验证与推广，对于稠油水平井的防砂工艺设计具有指导意义。

【关键词】稠油防砂工艺完井方式精密滤砂管分段完井1 防砂技术分类根据防砂原理及工艺特点，目前主要防砂方法主要有以下几种方法。

1.1 机械防砂机械防砂方法可以分为两类，第一类是仅下入机械管柱的防砂方法，如绕丝筛管、割缝筛衬管、各种滤砂管等。

这种方法简单易行，施工成本低。

缺点是防砂管柱容易被地层砂堵塞，只能阻止地层砂产出到地面而不能阻止地层砂进入井筒，有效期短，只能适用于中、粗砂岩地层。

第二类机械防砂方法为管柱砾石充填，即在井筒内下入精密滤砂筛管、绕丝筛管或割缝衬管等机械管柱后，再用砾石或其他类似材料充填在机械管拄与套管的环形空间内，并挤入井筒周围地层，形成多级滤砂屏障，达到挡砂目的。

这类方法设计及施工复杂，成本较高；但挡砂效果好，有效期长，成功率高，适用性广，可用于细、中、粗砂岩地层，垂直井，定向井，热采井等复杂条件。

1.2 化学防砂化学防砂是向地层中挤入一定数量的化学剂或化学剂与砂浆的混合物，达到充填、固结地层、提高地层强度的目的。

化学防砂主要分为人工胶结地层和人工井壁两种方法。

人工胶结地层是向地层注入树脂或其他化学固砂剂，直接将地层砂固结；人工井壁是将树脂砂浆液、预涂层砾石、水带干灰砂、水泥砂浆、乳化水泥等挤入井筒周围地层中，固结后形成具有一定强度和渗透性的人工井壁。

2 防砂完井方式考虑到稠油粘度大和开采后期气驱阶段防汽窜措施的实施，完井方式共考虑了以下三种：（1）全井段固井射孔-管内冲填防砂完井的优点在于能有效进行井段分离，避免层段之间的窜通。

机械防砂工艺油水井机械防砂是在井内下入各种类型的防砂管柱，如割缝衬管、绕丝筛管、滤砂管、双层或多层筛管等，将地层砂砾阻挡在防砂管柱外。

为防止地层泥砂堵塞防砂管柱，可在防砂管柱外充填砾石，使地层结构保持相对稳定，以提高防砂效果、延长防砂有效期。

1管内绕丝筛管砾石充填防砂工艺1.1原理管内绕丝筛管砾石充填防砂工艺，是先将地面预制好的绕丝筛管和井下配套工具依次下入井内，使绕丝筛管对准出砂层位，然后用携砂液携带一定粒度的砾石向地层、炮眼及筛管与套管环空填充，如图1所示。

或先对地层和炮眼填砂，再下充填管柱对环形空间充填砾石。

充填砾石对地层砂形成挡砂屏障，绕丝筛管则使充填的砾石始终保持在防砂井段，确保挡砂屏障的形成，因此砾石粒度与地层砂粒度、绕丝筛管缝隙应有一定的对应关系，即选择的砾石必须能完全挡住地层砂。

图1套管内砾石充填图2金属绕丝筛管1.2砾石充填设计1.2.1砾石设计砾石设计主要是确定砾石的大小、几何形状及化学成分。

砾石粒径大小根据冲砂作业时采集的地层砂样来确定，通过砂样筛析，绘出S型筛析曲线，求出地层砂粒度中值d50，并根据砾石尺寸计算方法求得砾石粒度中值D50，然后圆整得标准工业砾石直径。

目前现场普遍应用sauder计算方法，即D50=(5～6)d50，这样的砾石不仅能阻止地层砂的流动，还能在生产过程中保持最大的有效渗透率。

为满足防砂作业需要，除控制砾石尺寸外，充填砾石还应满足以下要求：强度大，不易被压碎；颗粒均匀，圆度好；杂质含量少，不易堵塞地层。

目前，国内防砂用砾石仍以石英砂为主，材料来源较广，而且无需经过复杂的加工处理即可使用。

1.2.2筛管设计绕丝筛管是将不锈钢丝或窄铜条缠绕在中心管上，然后焊接而成，其腐蚀和磨损小、强度高、产能系数大。

中心管可用打孔管，也可用割缝衬管，如图2所示。

筛管绕丝缝隙宽度的大小，可根据地层砂粒径大小而定，原则上要求筛缝尺寸为充填砾石粒度中值的。

1/2～2/3，即δ=(1/2～2/3)D50筛管直径设计主要考虑两方面的因素：过流面积与充填层径向厚度。

油井防砂技术
一、油井出砂原因：
1.先天地质条件因素
1)声波在地层中的传播时间△T>295毫秒/米时，应采取防砂措施；
2)油井生产压差大于岩心抗压强度的1.7倍时，会造成地层出砂；
3)地层流体压力随着开采的进行而降低，增加了上覆岩层对地层岩石的压力，压碎胶
结物；
2.后天开发方式不当
1）油井固井质量不好，高压层封隔不良，高压油气水乱窜，造成油井出沙；
2）射孔不当，射孔枪型、孔径、孔密设计不当，造成套管变形损坏，造成油井出砂；
3）油井投产放喷过猛，强烈压降，或油井生产压差过大，排液速度过快，造成油井出砂；
4）油井开关井频繁，造成地层压力扰动；
5）油井注汽速度过快，高温压流体冲刷底层，造成出砂。

二、油井出砂规律
1. 出砂量随采油强度的增加而增加；
2．出砂量随原油粘度的增加而增加；
3．蒸汽驱初期出砂量较多；
4. 出砂粒径由小变大。

三、防砂方法分类
1. 油井出砂不严重采用携砂采油；
2. 采用机械化学等方法防砂。

水泥浆防砂工艺对于地层胶结物泥质含量较高，中、后期出砂的油水井，采用树脂防治有一定难度。

根据该类地层出砂特点，可以采用水泥隔板、泡沫水泥浆、乳化水泥浆及氯化钙稀水泥浆防砂工艺技术，控制地层出砂。

水泥浆防砂是以油井水泥为胶结剂、以地层砂砾为支撑剂，将地面混配好的水泥浆注入出砂层段后与地层砂砾自然胶结，形成具有一定强度和渗透率的人工井壁，从而可以起到阻止地层砂砾流入井内的作用。

1水泥隔板防砂1.1原理水泥隔板防砂是利用水泥遇水硬化的特点，将水泥与水按一定比例混配后挤入出砂层段及油层上下泥岩隔层内，水泥浆凝固时与地层砂、砾自然胶结，在套管外形成具有一定强度和渗透性的人工井壁，同时还可防止泥质隔层破坏造成地层出水、出泥，致使出砂量越来越大。

1.2材料配方采用标准油井水泥，按水灰比0.46～0.68配制防砂水泥浆，并根据井深、井温及地层特性选用合适的水泥浆添加剂。

水泥浆密度与挤水泥方式根据试挤吸收能力来确定，单车试挤压力在15Mpa以上，而地层吸收量在150L/min以下时，采用替挤方式挤水泥；单车试挤压力在10～12Mpa以下，地层吸收量在100L/min以上时，水泥浆密度控制在1.85～1.90g/cm3之间；单车试挤压力在10～12Mpa以上，地层吸收量在100L/min以下时，水泥浆密度控制在1.70～1.80g/cm3之间。

2泡沫水泥浆防砂2.1原理泡沫水泥浆是在水泥浆中按比例加入一定量的发泡剂--铝粉及碱性物质--氢氧化钠。

由于铝在空气中极易与氧化合，在铝粉表面生成一层致密的氧化铝薄膜（简称氧化膜），这样就可以阻止铝粉内部金属的继续氧化。

因此，铝粉与水泥浆中的游离水不发生化学反应，但氧化铝可溶于酸或碱。

在防砂施工中，由于水泥浆中加有铝粉与氢氧化钠，当水泥浆被挤入出砂地层时，氧化铝在碱性环境下逐渐溶解，铝粉与氢氧化钠溶液及水作用，产生大量的氢气。

由于氢氧化钠的加入致使水泥浆凝结失常，出现假凝甚至闪凝现象，并将产生的氢气包容，生成大量细小的气泡。

树脂胶结防砂工艺树脂胶结防砂工艺是向地层内注入一定数量的树脂溶液,依靠地层温度及固化剂的作用,将近井地带疏松地层胶结成具有一定强度和渗透率的人工井壁,从而阻止地层出砂的一种化学防砂方法。

1酚醛树脂防砂1.1原理酚醛树脂防砂是以苯酚、甲醛为主料,用烧碱作催化剂,经高温聚合反应生成棕褐色高分子酚醛树脂溶液,将此溶液与一定浓度的盐酸（固化剂）按比例混合后挤入地层,即变成热固性的酚醛树脂。

固化后的酚醛树脂具有一定的强度和渗透性,并具有良好的粘结性能,在井壁周围形成一道既能出油、出气、注水,又能阻挡地层砂砾的人工井壁,防止油水井出砂。

1.2材料配方1.2.1树脂溶液配方与合成方法苯酚:苯酚:烧碱=100:150:1.5（质量比）苯酚浓度：98%～100%,甲醛浓度：40%,烧碱纯度：98%～100%将一定量的苯酚、苯酚按比例混合于反应金中,缓慢间接加热并反复搅拌至沸腾（切忌用火直接加热,可用水或蒸汽作传热介质）。

再按比例加入烧碱反应1小时左右（温度保持在95～100℃之间）,即可得到合格的酚醛树脂溶液。

1.2.2树脂胶结剂配方酚醛树脂溶液（12%～14%）：盐酸=1:1（体积比）1.3主要技术指标1.3.1酚醛树脂溶液（1）深褐色粘性透明液体；（2）密度1.15～1.17g/cm3，粘度60～150mpa.s；（3）游离水含量不大于5%，游离盼含量应小于2.5%；（4）在25℃左右存放2～3个月，无脱水、胶凝、分层现象。

1.3.2酚醛树脂胶结剂酚醛树脂溶液与浓度为12%盐酸溶液混合后形成的固化树脂，技术指标如表1所示：表1酚醛树脂胶结剂主要技术指标稠化时间min 固化时间min抗压强度Mpa抗折强度Mpa抗拉强度Mpa孔隙度%渗透率μm2常温常压30～606020～258～102～430～40500～800压力10Mpa30～3520～2510～150不同浓度盐酸对酚醛树脂促凝作用如图1所示。

图1盐酸浓度对树脂固化时间的影响1.4用法与用量酚醛树脂溶液与浓度为12%的盐酸溶液按1:1的体积比配料，在地面混合均匀后挤入地层，挤封半径一般为0.6～0.7m。

第八章油井防砂、防蜡与堵水工艺技术油井出砂、结蜡和出水是油田开采过程中经常遇到的问题，它直接影响油井的正常生产。

因此，必须采取各种有效的工艺技术措施来解决所遇到的这些问题，以确保油田高产稳产和较高的采收率。

本章简要介绍了油井防砂、防蜡、清蜡方法以及注水井调剖与油井堵水方法。

第一节防砂我国疏松砂岩油藏分布范围较大、储量大、产量占有重要的地位。

在一般开采条件下(除稠油采用排砂冷采新技术外)，油井出砂其危害极大，主要表现为：使地面和井下设备严重磨蚀，甚至造成砂卡；冲砂检泵、地面清罐等维修工作量剧增；砂埋油层或井筒砂堵会造成油井停产；出砂严重时还会引起井壁甚至油层坍塌而损坏套管甚至造成油井报废。

这些危害既提高了原油的生产成本，又加大了油田的开采难度。

为了防止油井出砂，一方面要针对油层及油井条件，正确选择固井、完井方式，制定合理的开采措施，控制生产压差，限制渗流速度，加强出砂层油井的管理，尽量避免强烈抽汲的诱流措施；另一方面，根据油层和开采工艺要求，采用相应的防砂(sand control)工艺技术，确保油井的正常生产。

本节主要介绍影响油井出砂的主要因素、出砂层的特征和三类防砂方法（机械、化学、复合及其它防砂）的技术原理。

一、出砂因素及出砂层的特征1. 影响出砂因素油层是否出砂取决于岩石颗粒的胶结程度——地层强度。

一般说来，地层应力超过地层强度就可能出砂。

出砂的影响因素很多，可以归结为油井本身地质因素（内因）和开采因素（外因）两方面。

1）地质因素地层应力是决定岩石原始应力状态及其变形破坏的主要因素。

钻开油层后，井壁附近的岩石的原始应力平衡状态被破坏，造成近井岩石应力集中。

在其它条件相同情况下，油层埋藏越深，岩石的垂向应力就越大，井壁的水平应力相应增大，近井岩石就容易变形和破坏，从而引起油层出砂，甚至井壁坍塌。

岩石的胶结强度主要取决于胶结物的种类、数量和胶结类型。

通常砂岩的胶结物主要有粘土、碳酸盐和硅质、铁质，以硅质和铁质的胶结强度最大，碳酸盐次之，粘土最差。
