路基工程施工工艺及流程图Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】路基工程施工工艺及流程图（史上最全）1前期准备工作<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。

测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。

测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。

当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。

在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。

对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。

用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。

<2>清理掘除。

在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。

路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。

挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。

2路基的填筑方法路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。

如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。

对于原路面纵坡大于12%的地段。

可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。

但填之路堤的上部，仍采用水平分层填筑法。

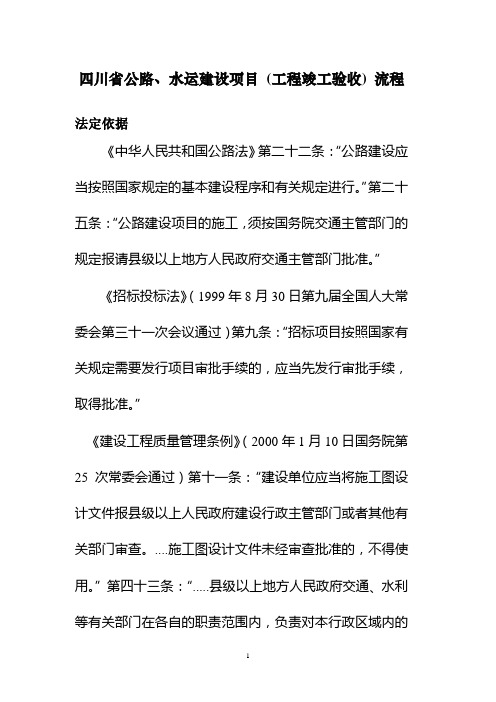

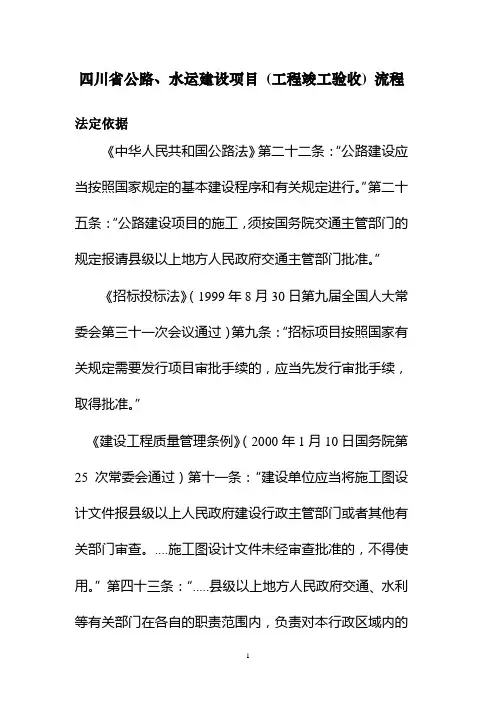

四川省公路、水运建设项目(工程竣工验收) 流程法定依据《中华人民共和国公路法》第二十二条：“公路建设应当按照国家规定的基本建设程序和有关规定进行。

”第二十五条：“公路建设项目的施工，须按国务院交通主管部门的规定报请县级以上地方人民政府交通主管部门批准。

”《招标投标法》（1999年8月30日第九届全国人大常委会第三十一次会议通过）第九条：“招标项目按照国家有关规定需要发行项目审批手续的，应当先发行审批手续，取得批准。

”《建设工程质量管理条例》（2000年1月10日国务院第25次常委会通过）第十一条：“建设单位应当将施工图设计文件报县级以上人民政府建设行政主管部门或者其他有关部门审查。

....施工图设计文件未经审查批准的，不得使用。

”第四十三条：“.....县级以上地方人民政府交通、水利等有关部门在各自的职责范围内，负责对本行政区域内的专业建设工程质量的监督管理.....。

”《建设工程勘察设计管理条例》（2000年9月20日国务院第31次常委会通过）第二十八条：“.....建设工程勘察、设计文件内容需要作重大修改的，建设单位应当报经原审批机关批准后，方可修改。

....”申请条件：1、已经试运行一年以上；2、竣工决算已经审计；3、档案已经验收；4、土地已经确权；5、环保、水保已经验收；6、质量鉴定合格。

申报材料1、交工验收报告及质量鉴定书；2、决算审计资料；3、档案验收资料；4、土地确权证；5、环保验收报告、水保验收报告；6、竣工验收质量鉴定书。

办理程序1、由地方组建业主的项目（1）业主向市、州交通主管部门上报竣工验收申请；（2）市、州交通主管部门组织检查后上报省交通主管部门；（3）省交通主管部门审查申报资料；（4）委托质量监督机构进行质量鉴定；（5）省交通主管部门主持竣工验收。

2、由省组建业主的项目（1）业主向省交通主管部门上报竣工验收申请；（2）省交通主管部门审查申报资料；（3）委托质量监督机构进行质量鉴定；（4）省交通主管部门主持竣工验收，或上报交通部主持验收。

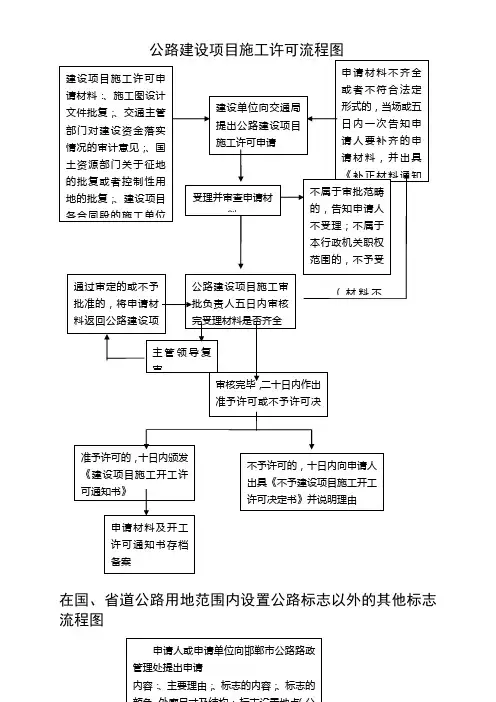

公路建设项目施工许可流程图
在国、省道公路用地范围内设置公路标志以外的其他标志流程图
更新砍伐公路用地树木审批流程图
3 / 18
道路运输证核发流程图
↓
↓
↓
↓
↓
道路运输经营审批流程图
↓
4 / 18
审批依据：《中华人民共和国道路运输条例》
5 / 18
办理《超限运输车辆通行证》审批许可流程图
公路管理机构提出书面答复意见
公路工程竣工验收流程图
交通行政处罚程序流程图
行政强制流程图
交通行政(征收)处理程序示意图
行政裁决流程图
行政监督流程图
公路工程竣工验收流程图
格评审报告备案流程图
公路工程设计、施工、监理等招标投标评标报告备案流程图
公路工程勘察设计、施工、监理等招投标招标文件备案
流程图
公路工程质量鉴定、检测、竣工验收流程图。

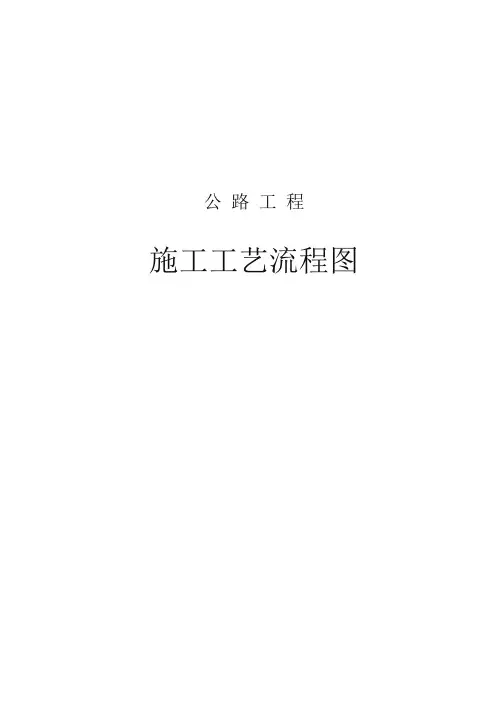

施工工艺框图1、路基填筑施工程序框图2、路基开挖施工程序框图3、路基石方开挖（爆破法）施工工艺框图4、盖板涵施工程序框图5、圆柱墩施工工艺框图6、盖梁施工工艺框图7、后张法预应力梁板施工工艺框图8、梁板架设施工工艺框图9、隧道新奥法施工工艺流程框图10、喷锚支护施工程序框图11、喷射混凝土施工程序框图12、光面爆破施工工艺流程图13、防水板铺设施工工艺流程图14、二次衬砌施工程序框图15、超前地质预报探测施工程序图1、路基填筑施工程序框图路基填筑施工程序框图施工准备清表、基底处理分层填土 摊铺、整平土粒粒径检测含水量检测精 整机械碾压压实度检测 下道工序施工 原地面高程复测开工报告编制土工击实试验土料颗粒、液塑试验按规定数量上土松铺厚度检测翻松、破碎翻 晒纵、横坡符合要求洒水闷料W P ＜0.98W 最佳0.98W 最佳≤W P ≤1.02 W 最佳0.98W 最佳≤W P ≤1.02 W 最佳W P ＞1.02W 最佳大于8cm小于8cm路基填筑施工程序框图文字说明1、试验段的设置在监理工程师批准的路段修筑100米的试验段。

填筑材料在使用前7天将试验结果报送总监代表。

试验段施工程序与路基填筑施工方法一样。

2、基底压实路基清表后，用压路机进行基底整平压实。

3、测量放样路基放样时，根据设计图放出路堤坡脚、路堑坡顶、边沟等具体位置，以定出路基轮廓。

在路堤坡脚处缘每隔20cm一竹片桩，桩上注明桩号，定出路堤坡脚线。

4、分层填筑路堤采用水平分层填筑，松铺厚度控制在30cm以内。

每极限填土石高度作为一个施工土层，每1.5m土高度打一根竹片桩，定出边坡坡度，每一个施工土石层分30cm进行水平分层填，用40t激振力压路机分若干次压实（确切的压次数按压试验要求确定），如此一直填筑至设计标高。

分层填筑要形成路基横坡，横坡度为2%~3%，以利排水。

5、分层整平、分层压实（分层检测）整平过程中，不断检查表面高程。

刮平时“宁高勿低”，严禁“薄层贴补”，避免造成表面松散、起皮等不良后果。

农村牧区公路工程建设项目建设程序管理流程图编制规划批准规划编制项目建议书编制可行性研究报告初步设计施工图设计项目工程设计与审批管理流程图项目招投标工作管理流程图项目施工前组织管理项目工程交工验收管理流程图建设单位已按部规定内容编制完成竣工验收文件项目交工验收前准备施工单位完成竣工测量，自检合格，编制竣工说明书，竣工图表、竣工决算，完成合同段总结质量监督已对工程检测，出具检测意见项目交工验收依据监理评定工程质量合格，完成合同段总结1、批准的工程可行性研究报告。

2、批准的（初步设计）施工图设计及变更设计文件。

3、批准的招标文件及合同文件。

4、行政主管部门的有关批复、批示文件。

5、交通部颁布的工程技术标准、规范、规程及国家有关部门的相关规定。

项目法人提出交工验收的质量检测申请质监站进行工程质量检测出具工程质量检测意见书组成项目验收委员会，由项目法人组织项目法人、设计监理、施工、运营、管养单位实体工程质量检测和外观鉴定作出检查评定报告（合格或不合格）内业检查评审及内容1、合同执行情况。

2、施工自检报告、施工总结及施工资料。

3、监理独立抽检资料、监理总结及质量评审资料。

4、核查工程数量是否与批准文件相符，是否与工程计量一致。

5、对合同执行及工程质量是否合格作出结论。

6、按规定格式签署合同段交工验收证书。

7、对设计、监理、施工单位进行初步评价。

向交通主管部门备案项目法人提交项目交工验收报告质量监督部门向交通主管部门提交项目交工验收检测报告交通主管部门15天未提出异议，开放交通试运营施工单位限期处理工程质量缺陷运营二年后，项目交工验收项目建设资金筹集与使用管理流程图项目施工过程质量控制管理流程。

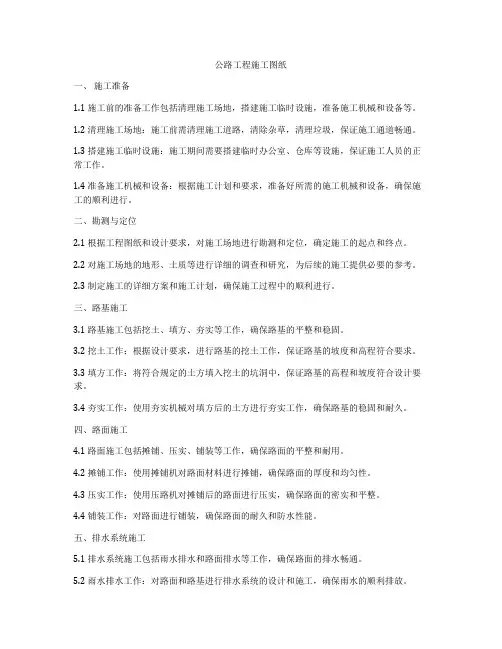

公路工程施工图纸一、施工准备1.1 施工前的准备工作包括清理施工场地，搭建施工临时设施，准备施工机械和设备等。

1.2 清理施工场地：施工前需清理施工道路，清除杂草，清理垃圾，保证施工通道畅通。

1.3 搭建施工临时设施：施工期间需要搭建临时办公室、仓库等设施，保证施工人员的正常工作。

1.4 准备施工机械和设备：根据施工计划和要求，准备好所需的施工机械和设备，确保施工的顺利进行。

二、勘测与定位2.1 根据工程图纸和设计要求，对施工场地进行勘测和定位，确定施工的起点和终点。

2.2 对施工场地的地形、土质等进行详细的调查和研究，为后续的施工提供必要的参考。

2.3 制定施工的详细方案和施工计划，确保施工过程中的顺利进行。

三、路基施工3.1 路基施工包括挖土、填方、夯实等工作，确保路基的平整和稳固。

3.2 挖土工作：根据设计要求，进行路基的挖土工作，保证路基的坡度和高程符合要求。

3.3 填方工作：将符合规定的土方填入挖土的坑洞中，保证路基的高程和坡度符合设计要求。

3.4 夯实工作：使用夯实机械对填方后的土方进行夯实工作，确保路基的稳固和耐久。

四、路面施工4.1 路面施工包括摊铺、压实、铺装等工作，确保路面的平整和耐用。

4.2 摊铺工作：使用摊铺机对路面材料进行摊铺，确保路面的厚度和均匀性。

4.3 压实工作：使用压路机对摊铺后的路面进行压实，确保路面的密实和平整。

4.4 铺装工作：对路面进行铺装，确保路面的耐久和防水性能。

五、排水系统施工5.1 排水系统施工包括雨水排水和路面排水等工作，确保路面的排水畅通。

5.2 雨水排水工作：对路面和路基进行排水系统的设计和施工，确保雨水的顺利排放。

5.3 路面排水工作：对路面进行排水沟的设计和施工，保证路面排水畅通。

5.4 安装检查井等设施，确保排水系统的正常运行。

六、交通安全设施施工6.1 交通安全设施包括标线、标识、护栏等设施的施工，保证公路施工的交通安全。

6.2 标线施工：在公路路面上进行标线的施工，确保车辆的安全通行。

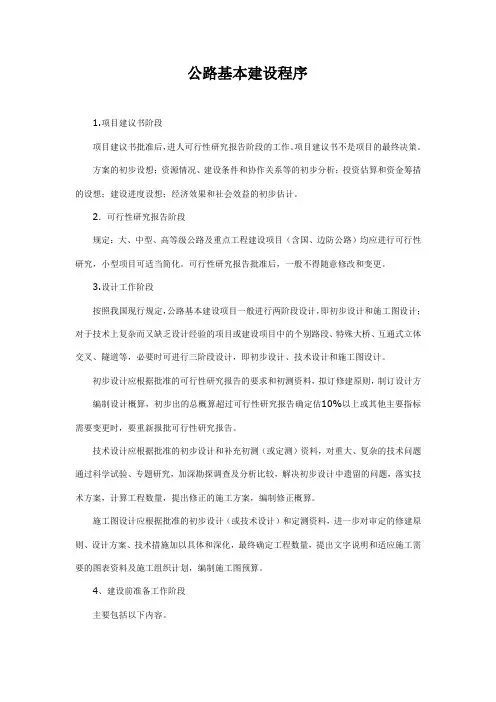

公路基本建设程序1.项目建议书阶段项目建议书批准后，进人可行性研究报告阶段的工作。

项目建议书不是项目的最终决策。

方案的初步设想；资源情况、建设条件和协作关系等的初步分析；投资估算和资金筹措的设想；建设进度设想；经济效果和社会效益的初步估计。

2．可行性研究报告阶段规定：大、中型、高等级公路及重点工程建设项目（含国、边防公路）均应进行可行性研究，小型项目可适当简化。

可行性研究报告批准后，一般不得随意修改和变更。

3.设计工作阶段按照我国现行规定，公路基本建设项目一般进行两阶段设计，即初步设计和施工图设计；对于技术上复杂而又缺乏设计经验的项目或建设项目中的个别路段、特殊大桥、互通式立体交叉、隧道等，必要时可进行三阶段设计，即初步设计、技术设计和施工图设计。

初步设计应根据批准的可行性研究报告的要求和初测资料，拟订修建原则，制订设计方编制设计概算，初步出的总概算超过可行性研究报告确定估10%以上或其他主要指标需要变更时，要重新报批可行性研究报告。

技术设计应根据批准的初步设计和补充初测（或定测）资料，对重大、复杂的技术问题通过科学试验、专题研究，加深勘探调查及分析比较，解决初步设计中遗留的问题，落实技术方案，计算工程数量，提出修正的施工方案，编制修正概算。

施工图设计应根据批准的初步设计（或技术设计）和定测资料，进一步对审定的修建原则、设计方案、技术措施加以具体和深化，最终确定工程数量，提出文字说明和适应施工需要的图表资料及施工组织计划，编制施工图预算。

4、建设前准备工作阶段主要包括以下内容。

(1)项目已列人公路建设年度计划；(2)施工图设计文件已经完成并经审批同意；(3)建设资金已经落实，并经交通主管部门审计；(4)征地手续已办理，拆迁基本完成；(5)施工、监理单位已依法确定；(6)已办理质量监督手续，已落实保证质量和安全的措施；(7)报批开工报告。

5、编制年度基本建设投资计划阶段6、建设实施阶段项目开工时间是指建设项目设计文件中规定的任何一项永久性工程（无论生产性或非生产性）第一次正式破土开槽开始实施的日期；不需要开槽的工程，以建筑物组成的正式打桩作为正式开工；需要进行大量土、石方工程的，以开始进行土、石方工程作为正式开工。
