电动汽车冷却系统工作原理一、引言随着环保意识的日益增强和科技的不断发展，电动汽车逐渐成为未来出行的趋势。
电动汽车冷却系统作为保障车辆正常运行的关键部分，其工作原理和性能直接影响着车辆的安全性和稳定性。
本文将详细介绍电动汽车冷却系统的基本工作原理，以及其与内燃机汽车冷却系统的区别。
二、电动汽车冷却系统概述电动汽车冷却系统主要由冷却液、散热器、水泵、控制阀以及相关的连接管路组成。
其主要功能是为动力电池、电机、电源管理系统以及其它辅助组件散热，防止过热，保证系统的正常运行。
三、电动汽车冷却系统工作原理1.冷却液循环：在电动汽车中，冷却液在泵的作用下循环流动，流经需要散热的各个部件，如动力电池、电机等，将热量带走。
2.散热：散热器是冷却系统的核心部件，负责将冷却液中的热量散发到空气中。
当冷却液流经散热器时，热量通过散热器表面传递给空气，散热器一般采用铝制材料，具有质量轻、散热效率高的优点。
3.控制阀调节：控制阀根据系统温度和工况，调节冷却液的流量和流向。
在低温时，控制阀会减少冷却液的流量，以减少热量的散发；在高温时，控制阀会增加冷却液的流量，提高散热效率。
4.温度监测：温度传感器监测各部件的温度，将信号传递给控制器。
控制器根据接收到的温度信号调节控制阀的工作状态，从而实现对各部件温度的精确控制。
四、电动汽车冷却系统与内燃机汽车冷却系统的区别1.冷却对象：电动汽车的冷却系统主要针对动力电池、电机等电力驱动系统进行散热，而内燃机汽车则需要为发动机、变速器等机械部件散热。
2.冷却介质：电动汽车的冷却介质主要是冷却液，而内燃机汽车的冷却介质主要是防冻液和水。
3.散热需求：由于电动汽车的电力驱动系统产生的热量较少，因此其冷却系统的散热需求相对较低。
而内燃机汽车由于发动机和变速器产生的热量较高，因此其冷却系统的散热需求较大。
4.控制系统：电动汽车的冷却系统需要精确控制各部件的温度，以实现高效节能的散热效果。
而内燃机汽车的冷却系统则更注重对发动机和变速器的保护。
纯电动汽车空调原理
纯电动汽车空调是利用电能驱动的系统，通过热交换器将热量从车内转移到车外，从而实现车内温度的调节。
其主要原理包括制冷循环和空气循环。
制冷循环是空调系统的核心部分，它运用了蒸发冷却的原理。
首先，制冷剂在蒸发器中被蒸发成气体，吸收车内空气中的热量，导致车内温度降低。
然后，制冷剂被压缩为高温高压气体，通过冷凝器散发热量到外界，使制冷剂再次变为液体。
接下来，制冷剂通过膨胀阀降压，重新进入蒸发器，循环再次进行。
空气循环是确保车内空气流动的重要环节。
空调系统通过风扇驱动车内空气的循环，并通过进气口吸入新鲜空气，经过过滤器过滤后，送入车内。
这样不仅能保持车内空气的流通，还能有效去除车内的污染物和异味。
为了进一步提高空调系统的效率，纯电动汽车空调还采用了能量回收技术。
当制冷剂在冷凝器中散发热量到外界时，通过回收系统可以将部分热量转化为电能，再次供给给空调系统使用，减少能源的损耗。
总的来说，纯电动汽车空调主要依靠制冷循环和空气循环实现车内温度的调节。
同时，通过能量回收技术还可以提高系统的效率，减少能源消耗，达到节能环保的目的。
新能源汽车冷却系统设计随着世界能源和环境保护问题的不断升级，新能源汽车逐渐成为了人们选择出行的新标准。
而冷却系统便是新能源汽车中一个不可或缺的部分，也是设计中需要重点关注的部分。
在新能源汽车的冷却系统设计中，需要考虑到传统汽车冷却系统设计中的种种问题，并综合考虑新能源汽车特有的因素，才能确保汽车高效、安全、环保地运行。
本文将就新能源汽车冷却系统的设计要点进行探讨。
一、冷却系统设计原则在新能源汽车的冷却系统设计中，需要遵循以下五大原则：1. 安全性原则冷却系统应具备防漏、防爆、防冻等特性，从而确保行车中的安全性。
2. 效率性原则冷却系统的设计应尽可能地提高制冷效率，才能满足日常使用时的需求。
3. 节能性原则冷却系统的设计原则应兼顾节能保护环境，尽可能地减少能源的消耗。
4. 全面性原则冷却系统应考虑车辆各个方面的换热需求，满足整车的热平衡需求。
5. 维护性原则冷却系统应尽可能地减少维护方面的成本和时间，方便用户使用和维修。
二、冷却系统设计要点在设计冷却系统时，需要考虑以下四个方面的因素：1. 散热制冷系统在设计散热制冷系统时，需要充分解决传统汽车冷却系统可能存在的漏洞。
新能源汽车在调节温度的时候，要使用额外的冷却系统，这个系统就应该在设计时能够承受循环时的高压和高温。
2. 循环系统在设计循环系统时，需要考虑到整车的运行情况和车型的需求。
特别是在电动汽车运行时，能量的消耗要考虑到循环系统的负载，不应该将整辆车的行车压力全部交给循环系统。
3. 温控系统在设计温控系统时，需要合理控制整车内的温度，从而保证行驶中的舒适度。
同时，在设计温控系统时，需要考虑到发动机（电动机）和驱动系统所在的位置、散热部位以及散热实效等因素，确保车辆在不同的运行情况下，都能自动适应温度变化。
4. 保护系统在设计保护系统时，需要考虑到车辆使用中的一些可能存在的异常情况，如汽车超载、道路情况、高温环境等因素。
设计保护系统的目的是能够在出现异常情况的时候，自动保护车辆不受损害。
简述新能源汽车冷却系统的组成新能源汽车冷却系统是电动汽车的组成部分之一，它负责维持电池和电机等关键部件的温度，从而保证汽车的稳定和可靠性。
对于大多数消费者而言，了解冷却系统的组成和工作原理具有重要意义，因为它可以帮助我们更好地维护和保养我们的电动汽车。
本文将通过分类讲解新能源汽车的冷却系统组成。
一、电池冷却系统电池是电动汽车的心脏，它的温度直接关系到汽车性能和寿命。
电池冷却系统包括：1.散热片: 电池散热片是由铝合金制成，安装在电池周围，以便通过自然辐射和对流来降低电池的温度；2.冷却液管道: 冷却液管道在电池内部穿梭，以带走电池放电时产生的热量。
当冷却液流过电池的时候，它可以吸收热量并将其带走；3.电子风扇: 电子风扇可以帮助加速空气流动，从而提高散热效果，特别是在高温环境下。
二、电机冷却系统电机是电动汽车的主要动力来源，它需要保持一定的工作温度以保证效率和寿命。
电机冷却系统包括：1.冷却液循环管道：冷却液通过循环管道流向电机附近，吸收电机产生的热量，并把热量排放出去。
一些电动汽车采用双路冷却系统，其中一路用于冷却电机，而另一路则用于冷却电子设备；2.电子风扇：电子风扇可以帮助将空气吸入电机，从而扩大冷却区域，提高冷却效率。
三、空调制冷系统空调制冷系统可以在高温环境下降低车内的温度，并帮助减少电池发热。
它包括：1.压缩机: 压缩机是空调制冷系统的主要组成部分，它压缩制冷剂，使之变为高温高压的气体，然后释放到冷凝器中；2.冷凝器: 冷凝器通过对制冷剂的冷却使其变为液体，然后把它输送到蒸发器中；3.蒸发器：蒸发器将冷凝剂液体变为气体，从而吸收热量并将其排放出去。
同时，它可以将温度降低到理想的范围。
总之，新能源汽车冷却系统的组成包括电池冷却系统、电机冷却系统、空调制冷系统等，每个系统都有其独特的组成部分和工作原理。
正确的保养和维护冷却系统可以保证电动汽车的高效运转和长寿命，因此，只有深入了解冷却系统的组成部分和工作原理，才能更好地维护我们的电动汽车。

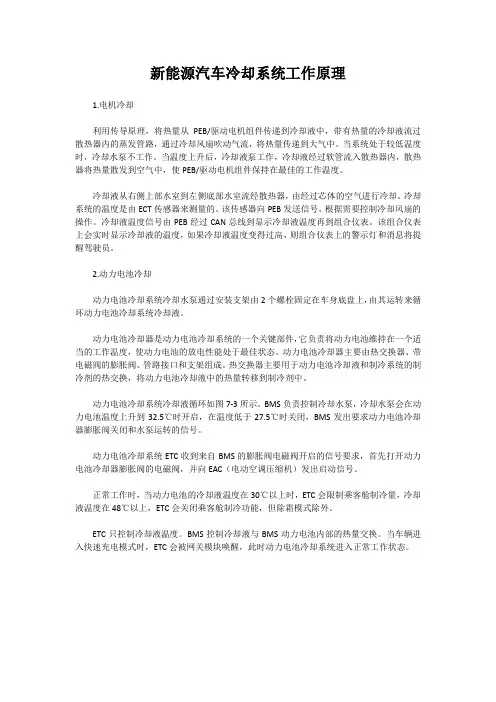

新能源汽车冷却系统工作原理1.电机冷却利用传导原理，将热量从PEB/驱动电机组件传递到冷却液中，带有热量的冷却液流过散热器内的蒸发管路，通过冷却风扇吹动气流，将热量传递到大气中。
当系统处于较低温度时，冷却水泵不工作。
当温度上升后，冷却液泵工作，冷却液经过软管流入散热器内，散热器将热量散发到空气中，使PEB/驱动电机组件保持在最佳的工作温度。
冷却液从右侧上部水室到左侧底部水室流经散热器，由经过芯体的空气进行冷却。
冷却系统的温度是由ECT传感器来测量的。
该传感器向PEB发送信号，根据需要控制冷却风扇的操作。
冷却液温度信号由PEB经过CAN总线到显示冷却液温度再到组合仪表。
该组合仪表上会实时显示冷却液的温度，如果冷却液温度变得过高，则组合仪表上的警示灯和消息将提醒驾驶员。
2.动力电池冷却动力电池冷却系统冷却水泵通过安装支架由2个螺栓固定在车身底盘上，由其运转来循环动力电池冷却系统冷却液。
动力电池冷却器是动力电池冷却系统的一个关键部件，它负责将动力电池维持在一个适当的工作温度，使动力电池的放电性能处于最佳状态。
动力电池冷却器主要由热交换器、带电磁阀的膨胀阀、管路接口和支架组成。
热交换器主要用于动力电池冷却液和制冷系统的制冷剂的热交换，将动力电池冷却液中的热量转移到制冷剂中。
动力电池冷却系统冷却液循环如图7-3所示。
BMS负责控制冷却水泵，冷却水泵会在动力电池温度上升到32.5℃时开启，在温度低于27.5℃时关闭，BMS发出要求动力电池冷却器膨胀阀关闭和水泵运转的信号。
动力电池冷却系统ETC收到来自BMS的膨胀阀电磁阀开启的信号要求，首先打开动力电池冷却器膨胀阀的电磁阀，并向EAC（电动空调压缩机）发出启动信号。
正常工作时，当动力电池的冷却液温度在30℃以上时，ETC会限制乘客舱制冷量，冷却液温度在48℃以上，ETC会关闭乘客舱制冷功能，但除霜模式除外。
ETC只控制冷却液温度。
BMS控制冷却液与BMS动力电池内部的热量交换。
电动汽车电机冷却方法原理
电动汽车的电机通常采用液冷式冷却方法，原理如下：
1. 冷却液循环：电动汽车的电机内部会安装循环冷却液管路，
通过电机内部的冷却槽和冷却通道将冷却液循环流动起来。
2. 散热器：冷却液会流经电机外壳上的散热器，散热器通常是
由许多螺纹管组成，冷却液在其中流动，将电机散发出的热量传导给
周围空气。
3. 循环泵和冷却风扇：为了促使冷却液流动，电动汽车会配备
循环泵来推动冷却液的循环，同时还有冷却风扇用于引入冷空气，加
强冷却系统的散热效果。
4. 控制系统：电动汽车的冷却系统通常会配备一个温度传感器，用于监测电机温度，当温度过高时，控制系统会自动启动冷却系统，
以保持电机的正常工作温度。
总的来说，电动汽车电机冷却方法的原理是通过循环冷却液，在
电机内部和外部建立一个传热通道，通过液体循环和空气散热的方式，有效地降低电机的工作温度，以保证电机能够稳定高效地工作。
新能源汽车电池冷却系统设计与优化随着环保事业的兴起和汽车行业的不断发展，新能源汽车已经成为了汽车产业的热点之一，其中电动汽车更是吸引了众多的关注。
在电动汽车中，电池是最核心的零件之一，而电池的冷却系统又是电池保持优良性能的关键所在。
本文将从新能源汽车电池冷却系统的角度，探讨电池冷却系统的设计与优化。
1. 电池冷却系统的重要性电动汽车主要依靠电池来储存电能，提供动力。
在电池工作时，会产生大量的热量，一旦电池温度过高，不仅会降低电池寿命，甚至会引起火灾等严重事故。
因此，电池冷却系统被认为是电动汽车的核心保障。
2. 电池冷却系统的原理电池冷却系统主要有两种工作原理，一种是空气冷却，另一种是液体冷却。
空气冷却方式通常是通过车体内部气流将电池产生的热量带走，而液体冷却方式则是通过散热器将液体循环进入电池内部，达到冷却效果。
在新能源汽车中，由于电池所产生的热量巨大，通常采用液体冷却的方式进行散热。
3. 电池冷却系统的设计要点首先，为了确保电池散热效果最优，冷却系统设计的散热器必须要在电池指定温度下保证散热的最大功率。
其次，电池冷却系统的设计要充分考虑到电池的体积和外形，使得冷却系统可以精确地贴合电池的外形，避免产生电池中心温度不均和温度过高的情况。
最后，冷却系统的结构必须要实现压力平衡以避免冷却液泄漏，同时也需要具备结构可靠、易于维护等特点。
4. 电池冷却系统的优化建议为了优化电池冷却系统的设计，可以从以下几个方面入手：首先，合理选择冷却流体，以匹配电动汽车内部环境的温度范围。
其次，优化散热器的设计，减少电池内部温度的不均匀情况。
第三，通过加入热量传递器件，提高液体循环速度，进一步提高散热效率。
另外，合理地增加冷却系统的管路长度以及降低管路的压力损失，可以进一步提高冷却系统的效率。
5. 总结综上所述，电池冷却系统设计与优化是新能源汽车电池的核心保障，其设计有许多关键点。
只有合理地设计出电池冷却系统并不断优化，才能保持电池的最佳性能，达到电池寿命最大化和安全性能的最佳效果。
电动汽车驱动电机冷却系统的组成电动汽车驱动电机冷却系统是电动汽车中至关重要的一个组成部分。
它的主要作用是保持电机运行时的合适温度，确保电机的高效运转和延长电机寿命。
电动汽车驱动电机冷却系统通常由以下几个组成部分构成：1. 冷却液循环系统：冷却液循环系统是电动汽车驱动电机冷却系统的核心部分。
冷却液在电机运行时通过散热器，将电机产生的热量带走，保持电机的温度在合适的范围内。
冷却液循环系统一般由水泵、散热器、冷却液管路等组件组成。
2. 散热器：散热器是冷却液循环系统中的重要组件之一。
它通过散热片的设计，将冷却液和电机之间的热量传导出去。
散热器通常安装在电机周围，通过自然对流或风扇的辅助帮助散热。
3. 冷却液：冷却液是电动汽车驱动电机冷却系统中的工作介质。
它一般由水和防腐剂组成，具有良好的热导性和抗腐蚀性能。
冷却液的选择要考虑到温度范围、防腐性能和环境影响等因素。
4. 控制系统：控制系统是电动汽车驱动电机冷却系统中的关键部分。
它监测电机的温度，并根据需要控制水泵和风扇的运行，调节冷却液的流动速度和散热效果。
控制系统通常由传感器、控制器和执行器等组件组成。
电动汽车驱动电机冷却系统的工作原理如下：当电机运行时，产生的热量会使得电机温度升高。
传感器检测到电机温度超过设定值时，控制器会启动水泵和风扇，使冷却液流动起来，并通过散热器将热量散发出去。
当电机温度回到正常范围时，控制器会停止水泵和风扇的运行。
电动汽车驱动电机冷却系统的设计和性能直接关系到电动汽车的运行效率和寿命。
一个高效可靠的冷却系统可以保持电机在合适的温度范围内运行，降低电机的能耗和故障率，延长电机的使用寿命。
因此，对于电动汽车制造商和用户来说，合理选择和维护冷却系统是非常重要的。
通过科学的设计和合理的维护，冷却系统可以为电动汽车的驱动电机提供良好的冷却效果，确保电机的高效运行和可靠性。
这样，电动汽车可以更好地满足人们的出行需求，为环境保护和可持续发展做出贡献。
电动汽车冷却机组工作原理
电动汽车冷却机组的工作原理是通过循环水冷却的方式将电动汽车的电池组、电机和控制器等主要设备的热量排出。
具体来说，电动汽车冷却机组通常由水泵、散热器以及滤清器等组成。
首先，水泵会将冷却液抽入到电动汽车的冷却系统中。
冷却液会流经电池组、电机和控制器等热源设备，在与这些设备的表面接触时吸收热量。
然后，热的冷却液会通过管道被输送到散热器。
散热器是一个由许多排放热量的金属片组成的设备，它的主要目的是通过散热面积的增加，加速热量的散发。
当冷却液在散热器中流过时，与冷却风或水进行换热，使冷却液被冷却。
最后，冷却液再次通过水泵被循环抽回到电动汽车的冷却系统中，循环过程持续进行，不断将热量从热源设备中排出。
需要注意的是，冷却液在流经散热器之前可能通过滤清器进行过滤，以保持冷却系统的清洁和运行效率。
通过这样的工作原理，电动汽车冷却机组能够有效地控制和降低电池组、电机和控制器等设备的温度，确保它们在正常工作温度范围内运行，提高整个电动汽车系统的性能和寿命。

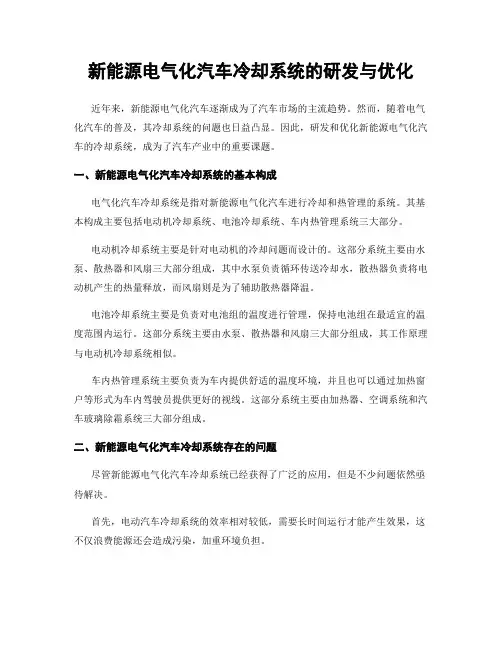

新能源电气化汽车冷却系统的研发与优化近年来，新能源电气化汽车逐渐成为了汽车市场的主流趋势。
然而，随着电气化汽车的普及，其冷却系统的问题也日益凸显。
因此，研发和优化新能源电气化汽车的冷却系统，成为了汽车产业中的重要课题。
一、新能源电气化汽车冷却系统的基本构成电气化汽车冷却系统是指对新能源电气化汽车进行冷却和热管理的系统。
其基本构成主要包括电动机冷却系统、电池冷却系统、车内热管理系统三大部分。
电动机冷却系统主要是针对电动机的冷却问题而设计的。
这部分系统主要由水泵、散热器和风扇三大部分组成，其中水泵负责循环传送冷却水，散热器负责将电动机产生的热量释放，而风扇则是为了辅助散热器降温。
电池冷却系统主要是负责对电池组的温度进行管理，保持电池组在最适宜的温度范围内运行。
这部分系统主要由水泵、散热器和风扇三大部分组成，其工作原理与电动机冷却系统相似。
车内热管理系统主要负责为车内提供舒适的温度环境，并且也可以通过加热窗户等形式为车内驾驶员提供更好的视线。
这部分系统主要由加热器、空调系统和汽车玻璃除霜系统三大部分组成。
二、新能源电气化汽车冷却系统存在的问题尽管新能源电气化汽车冷却系统已经获得了广泛的应用，但是不少问题依然亟待解决。
首先，电动汽车冷却系统的效率相对较低，需要长时间运行才能产生效果，这不仅浪费能源还会造成污染，加重环境负担。
其次，电动汽车冷却系统的噪音问题一直受到广泛的关注。
电动汽车在加速和启动时通常会产生噪音，而传统的冷却系统往往会加剧这一问题。
最后，目前电气化汽车的制冷效果相对欠佳。
由于电动汽车在运行过程中会产生大量的热量，如果无法有效地进行冷却，很容易使得电池组和电动机超温，从而引发故障，同时也会大幅度降低电动汽车的续航里程。
三、新能源电气化汽车冷却系统的优化方案为了解决上述问题，目前汽车产业界提出了以下几种新的冷却系统优化方案。
首先，可以采用多级冷却系统设计，即通过在电动汽车的冷却系统中设置多个散热器和风扇，来提高制冷效率和降低噪音。
新能源汽车空调电动压缩机的冷凝器冷却技术分析随着环保意识的增强以及对传统能源的依赖程度的减少，新能源汽车逐渐成为汽车领域的重点发展方向。
在新能源汽车的核心技术中，空调系统是一个重要的组成部分，而电动压缩机作为空调系统的核心设备之一，其冷凝器冷却技术的研究和优化对于提高空调系统的效能以及新能源汽车的续航里程具有重要意义。
一、电动压缩机的工作原理及其应用电动压缩机是以电能为动力的空调压缩机，与传统汽车使用的发动机驱动的压缩机相比，电动压缩机具有体积小、噪音低、无排放等优势，更加适合新能源汽车的需求。
电动压缩机在新能源汽车空调系统中的应用，主要是通过与空调系统的其他组件配合工作，将制冷剂压缩并将其传递到冷凝器中冷却，然后通过蒸发器实现车内空调的冷却效果。
因此，冷凝器冷却技术的优化对于提高空调系统的效能具有重要作用。
二、传统冷凝器冷却技术存在的问题在传统的冷凝器冷却技术中，一般采用的是风冷式冷凝器。
这种冷凝器通过车辆行驶时的风流来带走冷凝器上的热量，以达到冷却的目的。
虽然这种技术相对简单且易于实现，但也存在一些问题。
首先，风冷式冷凝器受到环境温度和风速等因素的影响较大。
在高温环境下或者低速行驶时，风冷式冷凝器很难实现较好的冷却效果，导致空调系统的制冷效能下降。
其次，风冷式冷凝器容易受到灰尘、杂质的影响，导致冷凝器的散热效果下降，进而影响整个空调系统的正常运行。
三、新能源汽车空调冷凝器冷却技术的创新发展为了解决传统冷凝器冷却技术存在的问题，研究者们提出了一系列创新的技术来提高电动压缩机冷凝器的冷却效果。
1. 水冷式冷凝器技术：水冷式冷凝器通过在冷凝器内部引入冷却水进行散热，相比于传统的风冷式冷凝器，水冷式冷凝器具有散热效果更好、不受环境温度和风速的影响等优势。
然而，水冷式冷凝器也存在一些问题，如需要额外的水循环系统，造成系统复杂化以及增加能源消耗等。
2. 相变材料冷凝器技术：相变材料冷凝器利用相变材料在变化相位时释放或吸收潜热来进行热量交换，以实现冷凝器的冷却效果。
对新能源汽车电池的冷却技术研究随着全球对环保意识的提升以及气候变化问题的日益严重，新能源汽车作为替代传统燃油车辆的重要选择，逐渐受到市场和消费者的青睐。
而电池作为新能源汽车的核心部件之一，其性能和寿命往往决定了整车的表现和使用寿命。
因此，对新能源汽车电池的冷却技术进行深入研究，旨在提高电池的效率和安全性，延长电池的使用寿命，为新能源汽车的推广和发展提供技术支持。
一、新能源汽车电池的工作原理新能源汽车电池是指以锂离子电池为主的动力电池，其基本工作原理是通过正负极之间的化学反应释放能量，供给电动机驱动车辆运行。
电池在工作过程中会产生热量，如果不能有效排除热量，会导致电池过热甚至燃烧，影响电池的性能和安全性。
因此，电池冷却技术显得尤为重要。
二、电池冷却技术的现状分析目前，新能源汽车电池的冷却技术主要包括空气冷却和液冷却两种方式。
空气冷却是通过散热片和风扇等设备将电池表面的热量排出，其优点是简单易行，但效率较低，难以快速降温；液冷却则是通过循环冷却液，将热量传至散热器再散热，效率较高，但系统复杂，维护成本较高。
当前主流新能源汽车多采用液冷却技术，但其在降温速度和成本方面仍有待进一步提高。
三、新能源汽车电池冷却技术的发展趋势随着新能源汽车市场的快速增长和竞争日益激烈，电池冷却技术也在不断创新和改进。
未来，新能源汽车电池冷却技术的发展趋势主要包括以下几个方面：1. 高效散热材料的应用：利用新型散热材料，提高电池表面的散热效率，降低散热系统的功耗和成本。
2. 智能温控技术的应用：通过传感器和控制系统实时监测电池温度，实现精准调节冷却风扇和冷却液循环，保证电池在正常工作温度范围内稳定运行。
3. 高效节能的冷却系统设计：针对电池冷却系统进行优化设计，降低系统的功耗和能耗，提高系统的整体效率和稳定性。
4. 多层次的冷却结构设计：结合空气冷却和液冷却技术，建立多层次的冷却结构，提高冷却效率，确保电池在不同工况下的稳定工作。
详解新能源汽车技术之：动力电池冷却系统原理新能源汽车动力电池作为汽车的动力源，其充电、放电的发热会一直存在。
动力电池的性能和电池温度密切相关。
为了尽可能延长动力电池的使用寿命并获得最大功率，需在规定温度范围内使用蓄电池。
原则上在-40℃至+55℃范围内（实际电池温度）动力电池单元处于可运行状态。
因此目前新能源的动力电池单元都装有冷却装置。
动力电池冷却系统有空调循环冷却式、水冷式和风冷式。
1.空调循环冷却式在高端电动汽车中动力电池内部有与空调系统连通的制冷剂循环回路。
BMWX1xDrive25Le（F49PHEV）插电式混动车型动力电池冷却系统如下图所示。
动力电池单元直接通过冷却液进行冷却，冷却液循环回路与制冷剂循环回路通过冷却液制冷剂热交换器（即冷却单元）连接。
因此，空调系统制冷剂循环回路由两个并联支路构成。
一个用于冷却车内空间，一个用于冷却动力电池单元。
两个支路各有一个膨胀和截止组合阀，两个相互独立的冷却系统图示如下图所示。
冷却工作原理：电动冷却液泵通过冷却液循环回路输送冷却液。
只要冷却液的温度低于电池模块，仅利用冷却液的循环流动便可冷却电池模块。
冷却液温度上升，不足以使电池模块的温度保持在预期范围内。
因此必须要降低冷却液的温度，需借助冷却液制冷剂热交换器（即冷却单元）。
这是介于动力电池冷却液循环回路与空调系统制冷剂循环回路之间的接口。
如冷却单元上的膨胀和截止组合阀使用电气方式启用并打开，液态制冷剂将流入冷却单元并蒸发。
这样可吸收环境空气热量，因此也是一种流经冷却液循环回路的冷却液。
电动空调压缩机（EKK）再次压缩制冷剂并输送至电容器，制冷剂在此重新变为液体状态。
因此制冷剂可再次吸收热量。
为了确保冷却液通道排出电池模块热量，必须以均匀分布的作用力将冷却通道整个平面压到电池模块上。
通过嵌入冷却液通道的弹簧条产生该压紧力。
针对电池模块几何形状和下半部分壳体对弹簧条进行了相应调节。
热交换器的弹簧条支撑在高电压蓄电池单元的壳体下部件上，从而将冷却液通道压到电池模块上。
新能源汽车冷却系统的组成一、引言新能源汽车的兴起使得汽车冷却系统得到了更多的重视。
冷却系统是新能源汽车中至关重要的一个组成部分，它承担着保护发动机和电池等关键部件的作用。
本文将全面、详细、完整地探讨新能源汽车冷却系统的组成和工作原理。
二、新能源汽车冷却系统的重要性新能源汽车采用了电动驱动系统，相比传统内燃机车型，其功率密度更高、工作温度更高。
因此，保持电动系统的适宜温度对于新能源汽车的高效运行和寿命延长至关重要。
而冷却系统正是为了实现对电池、电机等关键部件的散热，从而确保整个系统的稳定运行。
三、新能源汽车冷却系统的组成新能源汽车冷却系统主要由以下几个组成部分构成：1. 散热器散热器是冷却系统中最重要的组成部分之一，它用于将电池、电机等产生的热量散发到外界空气中。
散热器一般采用铝制材料，具有良好的散热性能和轻量化特点。
2. 冷却液冷却液是冷却系统中的媒介，它通过循环流动来带走电池、电机等部件产生的热量，以维持系统的合适温度。
冷却液一般由水和防冻剂混合而成，通过循环泵推动，再通过散热器进行冷却。
3. 水泵水泵是冷却系统的核心组件之一，它负责将冷却液从冷却液箱抽取并循环流动。
水泵通常是电动的，通过电机驱动叶轮旋转，将冷却液送至散热器，完成冷却循环。
4. 温度传感器温度传感器用于实时监测电池、电机等部件的温度变化，并将数据反馈给冷却系统的控制单元。
通过温度传感器，冷却系统可以根据实际情况进行调节，以保证系统的稳定运行。
5. 控制单元控制单元是冷却系统中的智能部分，它接收温度传感器反馈的数据，并根据预设的温度范围进行判断和控制。
控制单元可以通过控制水泵的启停和调节散热器的风扇转速等方式来实现对冷却系统的控制。
6. 风扇风扇是散热器附属的部件，它通过吸入外界空气，增加散热器表面的换热面积，从而提高散热效果。
风扇一般由电动机驱动，其转速可以根据冷却系统的需求进行调节。
7. 冷却液箱冷却液箱是冷却系统中储存冷却液的容器，同时也起到充水和排气的作用。
纯电动汽车空调制冷系统工作原理1. 介绍纯电动汽车空调制冷系统是电动汽车中的重要组成部分，负责调节车内温度，提供舒适的驾驶环境。
本文将详细介绍纯电动汽车空调制冷系统的工作原理。
2. 基本原理纯电动汽车空调制冷系统的基本原理是通过制冷剂的循环流动来实现车内空气的降温。
系统包括压缩机、冷凝器、蒸发器和节流装置等组件。
2.1 压缩机压缩机是空调制冷系统的核心部件，负责将低温低压的制冷剂吸入，经过压缩后排出高温高压的制冷剂。
压缩机通常采用电动驱动，由电池供电。
2.2 冷凝器冷凝器是将高温高压的制冷剂排出的热量散发到外界的部件。
制冷剂在冷凝器中通过散热片，与外界空气进行热交换，从而使制冷剂冷却并转变为高压液体。
2.3 蒸发器蒸发器是将制冷剂的温度降低并吸收车内热量的部件。
高压液体制冷剂通过蒸发器时，与蒸发器内的空气进行热交换，从而使制冷剂蒸发为低压气体，并吸收车内热量，使车内温度降低。
2.4 节流装置节流装置是控制制冷剂流速和压力的部件，通常使用节流阀来实现。
节流装置的作用是降低制冷剂的压力和温度，以维持系统的正常运行。
3. 工作流程纯电动汽车空调制冷系统的工作流程可以分为四个阶段：压缩、冷凝、膨胀和蒸发。
3.1 压缩阶段在压缩阶段，压缩机将低温低压的制冷剂吸入，并通过压缩提高其温度和压力。
这使得制冷剂转变为高温高压的气体。
3.2 冷凝阶段高温高压的制冷剂进入冷凝器，在冷凝器中与外界空气进行热交换。
制冷剂的温度降低，并转变为高压液体。
3.3 膨胀阶段高压液体制冷剂通过节流装置进入蒸发器，此时制冷剂的压力和温度降低。
节流装置通过限制制冷剂的流速，使制冷剂膨胀，从而达到降温的效果。
3.4 蒸发阶段制冷剂在蒸发器中与车内空气进行热交换，吸收车内热量。
同时，制冷剂由高压液体转变为低压气体，完成一个循环。
4. 制冷剂的选择制冷剂在空调制冷系统中起着至关重要的作用。
纯电动汽车空调制冷系统通常选择环保型制冷剂，如R134a。
