《工程结构》课程设计-钢筋混凝土单向板肋梁楼盖设计
- 格式:doc
- 大小:820.50 KB
- 文档页数:27
四川大学锦城学院单向肋梁楼盖课程设计姓名:xxx专业:xxxx班级:xxx学号:xxx目录一、设计资料..................................... 错误!未定义书签。
1.1 楼面做法................................... 错误!未定义书签。
1.2 楼面活荷载:............................... 错误!未定义书签。
1.3 材料:..................................... 错误!未定义书签。
二、楼面梁格布置及截面尺寸....................... 错误!未定义书签。
2.1 楼面梁格布置............................... 错误!未定义书签。
2.2 截面尺寸................................... 错误!未定义书签。
三、板的设计..................................... 错误!未定义书签。
3.1 荷载设计................................... 错误!未定义书签。
3.2 总荷载设计值............................... 错误!未定义书签。
3.3 计算简图................................... 错误!未定义书签。
3.4 弯矩设计值................................. 错误!未定义书签。
3.5 配筋计算................................... 错误!未定义书签。
四、次梁设计..................................... 错误!未定义书签。
4.1 荷载设计................................... 错误!未定义书签。

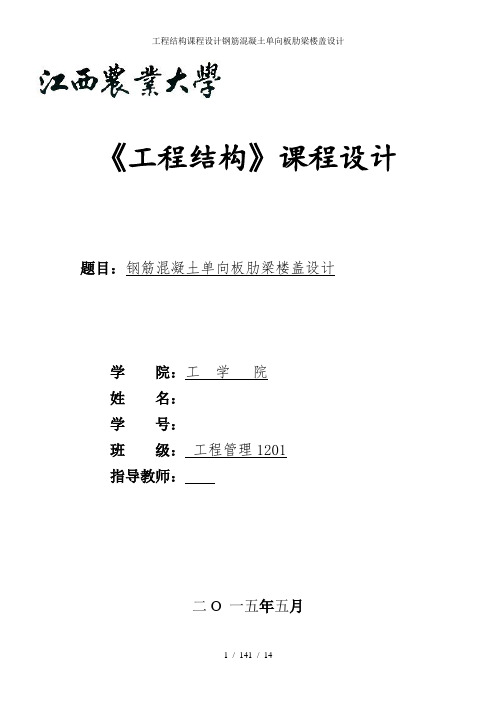

《工程结构》课程设计题目:钢筋混凝土单向板肋梁楼盖设计学院:工学院姓名:学号:班级:工程管理1201指导教师:二O 一五年五月一、前言《工程结构》作为一门实践性很强的课程,课程设计是教学中的重要环节。
在专业课理论教学的基础上,通过课程设计进一步消化和巩固所学课程的内容,掌握结构设计的基本方法,培养学生独立思考、自己动手解决问题的能力。
根据培养计划和《工程结构》教学大纲规定,江西农业大学工学院工程管理专业有1周《工程结构》课程设计。
课程设计的主要目的是巩固和运用课堂所学知识,通过简单工程实例的结构设计,加强对结构设计基本理论的掌握,进一步了解结构设计的主要过程、注意事项,掌握结构设计相关规范的内容和使用方法,加深学生对实际工程项目中对结构设计主要内容的了解,培养学生运用本课程设计的知识解决实际问题的能力,为今后从事专业工作打下良好基础。
二、设计目的1、掌握单向板肋梁楼盖的荷载传递关系及其计算简图的确定;2、掌握板厚及梁系截面尺寸的确定方法;3、通过板及次梁的计算,掌握按考虑塑性内力重分布分析内力的计算方法;4、通过主梁的计算,掌握按弹性理论分析内力的计算方法,并熟悉内力包络图和材料图的绘制方法;5、掌握板、梁的配筋计算;6、了解并熟悉现浇梁板结构的有关构造要求;7、掌握钢筋混凝土结构施工图的表达方法、制图规定,进一步提高制图的基本技能;8、学会编制钢筋材料表。
三、设计资料某多层工业建筑楼盖平面图如图1所示,L1、L2尺寸见表1,环境类别为一类,楼梯采用室外悬挑楼梯。
楼面均布可变荷载标准值如表1所示,楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。
图1 楼盖平面图表1 楼盖柱网L1、L2取值(mm)表2 楼面均布可变荷载标准值(kN/mm2)四、设计资料1、生产车间的四周外墙均为承重砖墙,其中纵墙厚370mm,横墙厚度240mm,采用MU10烧结普通砖、M5混合砂浆砌筑。
内设钢筋混凝土柱,其截面尺寸为350mm×350mm。
课程设计--《钢筋混凝土单向板肋梁楼盖》课程设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录前言................................................................................................ 错误!未定义书签。
一. 设计资料.................................................................................. 错误!未定义书签。
.厂房示意图....................................................................... 错误!未定义书签。
建筑构造............................................................................... 错误!未定义书签。
荷载参数............................................................................... 错误!未定义书签。
建筑材料............................................................................... 错误!未定义书签。
题号....................................................................................... 错误!未定义书签。
二.楼盖结构平面布置................................................................ 错误!未定义书签。
钢筋混凝⼟单向板肋梁楼盖课程设计混凝⼟结构设计课程设计计算书⼟⽊⼯程系2011级学号 2114022193 2014年3⽉17⽇钢筋混凝⼟单向板肋梁楼盖课程设计任务书⼀、设计题⽬设计某多层⼯业建筑(某⽣产车间)的中间楼⾯(采⽤现浇钢筋混凝⼟单向板肋梁楼盖)⼆、设计计算内容1、结构平⾯布置图:柱⽹、主梁、次梁及板的布置-计算书2、板的强度计算(按塑性内⼒重分布计算)3、次梁强度计算(按塑性内⼒重分布计算)4、主梁强度计算(按弹性理论计算)设计资料1、题号—第xx题.2、⽣产车间的四周外墙均为承重砖墙,内设钢筋混凝⼟柱,其截⾯尺⼨为350mm×350mm。
3、荷载:(1)、楼⾯活荷载,单位为2kn(见表⼀)/m(2)、楼⾯⾯层:20mm厚⽔泥砂浆⾯层,容重3γ20m=/kn (3)、楼盖⾃重:钢筋混凝⼟容重3γ=25m/kn(4)、天棚抹灰:20mm厚混合砂浆抹灰,容重3γ=/kn17m 4、材料:(1)、混凝⼟: C20(2)、钢筋:主梁及次梁受⼒筋⽤Ⅱ级钢筋,板内及梁内的其它钢筋可以采⽤Ⅰ级.三、有关制图的⼀些说明1、图纸:采⽤2#图纸,1张2、图标:3、字体及图线:图纸上所有字体⼀律采⽤仿宋字,所有图线、图例及尺⼨标注均须符合制图标准。
四、课程设计进度表3⽉19⽇—3⽉30⽇按照任务书的步骤要求进⾏结构计算4⽉2⽇⽌计算书发到共同邮箱4⽉14⽇—4⽉20⽇修改计算书并发到邮箱4⽉21⽇—4⽉27⽇按照计算书画CAD图并发到邮箱5⽉3、4⽇课程设计,时间:早8:00时~11:00时,下午1:00时~4:00时,应在固定制图室画图,否则不计成绩。
五、成绩评定1、课程设计过程中,指导教师中期检查记录,学⽣对课程设计的态度和认识,占总分的30%。
2、课程设计过程中对学⽣随时进⾏答辩,记成绩。
3、计算书、图⾯成绩与答辩成绩共占总成绩的70%。
4、通过课程设计的成绩评定,使学⽣找出⾃⼰的不⾜之处,以利于以后的学习。
钢筋混凝土单向板肋梁楼盖课程设计报告1. 引言本报告是针对钢筋混凝土单向板肋梁楼盖的课程设计,旨在通过对该结构的设计、分析和计算过程的阐述,展示该设计的合理性和可行性。
本设计报告主要包括以下几个部分:结构概述、荷载计算、构件设计与分析、梁板节点及连接设计、施工及安装。
2. 结构概述本楼盖结构为钢筋混凝土单向板肋梁楼盖,采用跨度均布等截面的预制板肋梁构件。
结构整体均布荷载代表了一般建筑的设计情况,旨在确保结构的安全稳定。
3. 荷载计算在本设计中,对楼盖结构的荷载进行了详细计算。
荷载包括常用荷载和特殊荷载两部分。
常用荷载主要包括自重、楼面活荷载和雪荷载等,特殊荷载主要包括风荷载和地震荷载等。
经过计算,得出了各部分荷载的数值,并根据相关规范和设计规定进行了工况组合,最终得到荷载作用下的最不利组合。
4. 构件设计与分析本楼盖采用钢筋混凝土单向板肋梁作为承载结构,需要根据荷载计算结果进行构件的设计和分析。
4.1 单向板设计单向板的设计主要包括板的几何尺寸确定、受力分析和钢筋设计。
根据板的受力特点,合理确定板的厚度和跨度,然后进行弯矩、剪力和挠度等受力分析。
4.2 肋梁设计肋梁是单向板的主要构件,其设计包括几何尺寸确定、受力分析和钢筋设计。
通过合理确定肋梁的几何参数,进行弯矩、剪力和挠度等受力分析,并进行钢筋配筋设计。
5. 梁板节点及连接设计梁板节点的设计是钢筋混凝土单向板肋梁楼盖设计中重要的一部分。
节点的设计应满足结构的刚度和强度要求,并确保节点的可施工性。
本设计中,根据节点的受力特点,选择适当的节点形式,并进行相应的强度和刚度计算。
设计中应考虑节点的承载力、刚度、连接形式等因素,并根据相关规范和设计规定进行设计。
6. 施工及安装在这一部分,对钢筋混凝土单向板肋梁楼盖的施工过程进行详细的描述。
包括梁板制造、预应力张拉、场地布置、施工步骤等内容。
同时,还需要考虑安装过程中的安全问题,采取相应的安全措施,以确保施工过程的顺利进行。

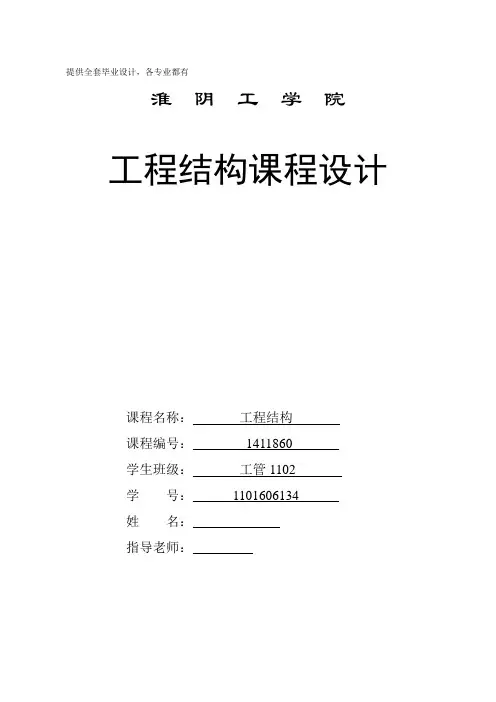

提供全套毕业设计,各专业都有淮阴工学院工程结构课程设计课程名称:工程结构课程编号:1411860学生班级:工管1102学号:1101606134姓名:指导老师:钢筋混凝土单向板肋梁楼盖课程设计一、设计题目单向板肋梁楼盖设计 二、设计内容和要求(1)板和次梁按考虑塑性内力重分布方法计算内力;主梁按弹性理论计算内力,并绘出弯矩包络图。
(2)绘制楼盖结构施工图1.楼面结构平面布置图(标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号).(比例1:100~1:200);2.板模板图及配筋平面图(标注板厚、板中钢筋的直径、间距、编号及其定位尺寸)(比例1:100~1:200);3.次梁模板及配筋图(标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸)(比例1:50,剖面图比例1:15~1:30);4、梁材料图、模板图及配筋图(按同一比例绘出主梁的弯矩包络图、抵抗弯矩图、模板图及配筋图),(标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸);(比例1:50,剖面图比例1:15~1:30);5.在图中标明有关设计说明,如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。
(3)计算书 三、设计资料1、柱网为5700mm ×5700mm,楼面的活荷载标准值为10kN/m 22、楼面面层用20mm 厚水泥砂浆抹面(3/20m kN =γ),板底及梁用15mm 厚石灰砂浆抹底(3/17m kN =γ)3、材料选用:混凝土强度等级采用C30,梁、板受力钢筋采用HRB400级钢筋,梁箍筋、板构造筋采用HRB335级钢筋3、次梁的截面高度应满足 h =(121~181)L =(317~475)mm ,取h =450mm 。
则b =(21~31)h =(150~225)mm ,取b =200mm 。
4、主梁的截面高度应该满足h =(81~141)L =(380~590)mm ,取h =550mm 。
混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。
该楼盖包括两个部分:一层地面的停车场和上方的公寓。
整个楼盖跨度较大,需要考虑选用何种材料和结构形式。
设计任务涉及到多方面的知识,包括荷载计算、结构形式的选择、截面设计等内容。
2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载,也是本次课程设计的重点之一。
荷载的计算需要考虑多种因素,包括自重、雪荷载、风荷载、人员活载和车辆荷载等。
在本次设计中,我们假设设计地区为中国南方地区,按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。
设计荷载的详细计算过程在此不作过多赘述。
3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。
这种结构形式具有结构高度低、选用方便等特点,适用于跨度较大的建筑物。
在选定结构形式之后,我们需要进行截面设计,以确保结构的强度、刚度和稳定性。
4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。
在本设计中,为了实现截面的合理设计,我们采用了软件进行结构分析和计算,最终输出设计结果。
具体的设计细节和流程如下。
4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一,其设计需要考虑荷载、结构高度等因素。
在本设计中,板厚度选用10cm,混凝土等级为C30,钢筋混凝土板配筋率为0.5%。
4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。
在本设计中,肋高度选用25cm,肋跨度选用4m。
钢筋混凝土肋配筋率为1.5%。
4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件,其设计主要考虑梁高度和梁跨度。
在本设计中,梁高度选用40cm,梁跨度选用7m。
梁采用双筋矩形截面设计,钢筋混凝土梁配筋率为2%。
5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分,其设计需要考虑梁、柱的受力情况。
本设计中采用钢筋混凝土柱,柱径选用45cm,钢筋混凝土柱配筋率为2%。
钢筋混凝土单向板肋梁楼盖课程设计计算书一、引言钢筋混凝土单向板肋梁楼盖是建筑结构中常见的一种楼盖形式。
本文将以某一具体工程为例,对该楼盖的课程设计进行计算和分析。
通过设计计算书的编写,旨在展示课程设计的全过程,并详细说明计算的基本原理和步骤。
二、工程参数1. 楼盖平面尺寸:长L = 10m,宽B = 8m;2. 楼盖厚度:h = 0.2m;3. 混凝土强度等级:C30;4. 钢筋等级:HRB400;5. 楼盖荷载:活荷载为3.0kN/m²,自重荷载为7.0kN/m²;6. 楼盖跨度:L = 10m,取较小值;7. 楼盖支座条件:四周边界固定,支承条件良好。
三、荷载计算1. 活荷载计算:根据设计规范,活荷载按照规定的荷载系数计算,具体计算过程略。
2. 自重荷载计算:楼盖自重荷载按照混凝土和钢筋的单位体积质量计算,具体计算过程略。
四、截面设计1. 验算截面高度:根据楼盖跨度和设计荷载,采用梁的截面验算方法,计算出截面高度h';2. 钢筋设计:根据截面高度h',计算出截面内钢筋面积As和纵向受力钢筋的配筋率ρ;3. 截面构造:根据设计要求,确定截面的具体构造形式,如矩形截面、T形截面等。
五、受力计算1. 弯矩计算:根据楼盖的受力分析,计算出各个截面的弯矩和剪力;2. 剪力设计:根据截面的承载能力和设计要求,计算出截面的抗剪承载力,并进行验算。
六、截面验算1. 弯矩验算:根据截面的受力情况,计算出截面的抗弯承载力,并进行验算;2. 剪力验算:根据截面的受力情况,计算出截面的抗剪承载力,并进行验算;3. 钢筋验算:根据钢筋的受力情况,计算出钢筋的抗拉承载力,并进行验算。
七、构造设计1. 确定楼盖板的厚度和钢筋的布置形式;2. 设计楼盖板的梁和板之间的连接方式,保证楼盖的整体稳定性;3. 设计楼盖板的边缘构造,如挡水条、防水层等。
八、总结通过本次课程设计的计算和分析,我们得到了钢筋混凝土单向板肋梁楼盖的设计参数、荷载计算、截面设计、受力计算、截面验算和构造设计等相关内容。
钢筋混凝土单向板肋梁楼盖课程设计计算书姓名:学号:班级:指导教师:一、设计资料1、楼面的可变荷载标准值为24.5/kN m 。
2、楼面做法::(1)、楼面面层:水磨石地面2/65.0m kN(2)、钢筋混凝土现浇板:钢筋混凝土容重3/25m kN =γ(3)、平顶粉刷:2/25.0m kN 3、材料选用:(1)、混凝土:C20或C30(2)、钢筋:主梁及次梁受力筋用HRB400级钢筋,板内及梁内的其它钢筋可以采用HRB335级。
二、楼盖的结构平面布置1、主梁沿横向布置,次梁沿纵向布置。
确定主梁的跨度为6.6m ,次梁的跨度为5.4m ,主梁每跨内布置两根次梁,板的跨度为6.6/3 2.2m =,0201/ 6.6/2.23l l ==因此按单项板设计。
2、按高跨比条件,要求板厚2200/3073h mm ≥=,对于工业建筑的楼板,要求mm h 70≥,取板厚mm h 80=。
3、次梁的截面高度应满足1154005400~~(300~450)12181812h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭,取450h mm =。
截面宽度取mm b 200=。
4、主梁的截面高度应该满足1166006600~~(440~660)8141510h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭,600h mm =。
截面宽度取mm b 300=。
三、板的设计(按塑性内力重分布计算)3.1 荷载计算水磨石地面 20.65/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 平顶粉刷 20.25/kN m小计 永久荷载:22.9/k g kN m =可变荷载:24.51 4.5/k q kN m =⨯=永久荷载分项系数取1.2;因为工业建筑楼板的楼面可变荷载标准值大于2/0.4m kN ,所以可变荷载分项系数取1.3。
于是板的荷载设计值:永久荷载设计值:22.9 1.2 3.48/g kN m =⨯= 可变荷载设计值:24.5 1.2 5.4/q kN m =⨯=荷载总设计值:28.88/g q kN m +=,近似取为29.0/g q kN m +=3.2 板的计算简图’图 1 板的支承布置图按塑性内力重分布设计。
钢筋混凝土单向板肋梁楼盖课程设计钢筋混凝土单向板肋梁楼盖是结构工程中常用的一种结构形式,它可以满足设计要求,具有良好的经济效益和建筑功能。
钢筋混凝土单向板肋梁楼盖的一大优点是它的体量小,结构重量轻,可以显著降低建筑物的基础和钢筋混凝土梁的抗压量,减少了基础钢筋混凝土的用量,并且在施工时具有较高的精度,可以很好的满足设计功能。
二、技术原理钢筋混凝土单向板肋梁楼盖采用了钢筋混凝土复合板肋梁,它由两个梁组成,一个梁被称为“板肋”,另一个梁被称为“箍”。
板肋梁有两个横向板,它们用一层钢筋混凝土连接在一起,形成了一个箱型结构的空腔,而箍梁则可以用一层钢筋混凝土连接在一起,形成了一个圆管状的箱子。
当两个梁被连接在一起时,它们形成了一个加强了梁与梁之间的紧密结合,使整体结构更加稳定。
三、施工性能1.节约材料:钢筋混凝土单向板肋梁楼盖结构采用复合板肋梁,它可以很好地节约建筑材料,减少了钢筋混凝土梁及其他支撑结构的使用。
2.施工效果好:由于该结构体系的精度很高,施工操作简单方便,施工效果也很好。
3.施工成本低:由于结构体系的重量轻,可以有效地减少施工成本。
四、案例分析为了更好地认识钢筋混凝土单向板肋梁楼盖,本文对一家公司施工的钢筋混凝土单向板肋梁楼顶的施工案例进行了论述。
整个钢筋混凝土单向板肋梁楼顶有4层,地面面积为8800平方米,层高为4.9米,板肋梁的长度不得小于4.9米,宽度不得小于4.0米,连接板肋之间的钢筋采用的是热轧钢筋,连接箍之间的钢筋则采用的是焊接钢筋。
施工结束后,该结构及其支撑结构都达到了设计要求,满足了功能要求,同时也为节约建筑物的施工成本提供了有效的支持。
五、总结从本文的讨论中可以看出,钢筋混凝土单向板肋梁楼盖是一种采用复合板肋梁组合而成的结构形式,它具有节约施工成本、施工精度高、可靠性高等基本特点,可以满足设计要求并可以很好地满足建筑施工需求。
在未来的设计过程中,可以更充分地发挥结构体系的抗震性能,进一步提高钢筋混凝土单向板肋梁楼盖的使用效果。
【精品】钢筋混凝土单向板肋梁楼盖课程设计一、背景介绍钢筋混凝土单向板肋梁楼盖课程设计是一种新型的建筑技术,它可以把房屋构建在大地上。
该类建筑结构利用钢筋混凝土单向板肋梁楼盖在柱体上,用来取代复杂的混凝土楼板结构,不仅能够节省时间,而且可以大大改善施工质量,使建筑物更为完善。
二、技术特点钢筋混凝土单向板肋梁楼盖课程设计主要采用钢筋混凝土、铸钢技术以及其他材料来构建一种加固施工工艺,可以进行抗震跨度更大的钢筋混凝土结构。
它不但降低了钢筋的使用量,同时降低了建筑结构的重量,抗震性能更强,耐久性更耐用,可以更大程度地改善建筑物的外观,延长使用寿命。
三、施工技术1、钢筋混凝土单向板肋梁楼盖课程设计首先需要测绘出楼房的地面轮廓及抗震要求,以便绘制出相关的施工图纸。
2、施工轻脆式抗震结构,需要先混凝土砼,然后设置钢筋排列,对梁上钢筋穿孔,用线材绑扎。
3、安装抗震肋梁,先弹出地基孔洞,将支柱和抗震肋梁置于其中,安装完成后,浇入混凝土固定和补强支柱。
4、安装钢筋混凝土呼梁,先将钢筋缠绕在受肋梁支撑部位,浇入混凝土后,再把衬套、搭拉筋抗震置于受力部位,把与现浇板连接的螺栓穿入其中。
5、喷水浇筑,以保证混凝土的均匀性,以及抗震性能。
四、技术优势1、钢筋和混凝土部分采用新型型材,材料具有良好的塑性强度,可以大大缩减设计的复杂程度,使施工工期更短。
2、受力部位采用新型弹套搭拉筋加固,可以提高建筑材料的抗震能力,使结构更加坚固耐用。
3、抗震跨度更大,钢筋更少,施工性能更强,优势也更明显,抗震能力得到明显提升。
五、安全把关在钢筋混凝土单向板肋梁楼盖课程设计施工过程中,安全把关仍然非常重要,以免发生意外伤害等情况。
施工现场应确保坚实的护栏,及时解决积水污水等不良环境,并及时采取措施,整理变更施工异常,以确保安全有关要求被遵守。
同时,在施工中,应加强检查,遵守工艺流程,以确保工程质量。
钢筋混凝土单向板肋梁楼盖课程设计钢筋混凝土单向板肋梁楼盖是一种常见的建筑构件,所用材料质量良好,受力特性稳定,在现代建筑结构中有着广泛的应用。
本文以钢筋混凝土单向板肋梁楼盖的课程设计为主题,总结和分析钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其分析,为建筑结构中此类构件的设计提供参考。
一、钢筋混凝土单向板肋梁楼盖构造原理钢筋混凝土单向板肋梁楼盖由梁、柱、肋板和楼盖组成,中间的梁是支承楼盖的支撑构件,而柱是支承梁的柱,楼盖主要用于形成房屋顶部的屋面,肋板是梁和楼盖之间的平衡器,它们一般采用钢筋混凝土结构,在构造中,钢筋与混凝土所形成的共同单元,得以最大程度的利用结构材料的力学性能。
二、钢筋混凝土单向板肋梁楼盖施工方法1.钢筋混凝土单向板肋梁楼盖施工前,应对梁、肋板、楼盖进行满足要求的计算,图纸设计等。
2.检查材料的质量,确保材料的质量达到规定的标准。
3.组装梁,焊接完成,加固更加稳定。
4.安装肋板,钻孔,焊接完成。
5.安装楼盖,完成封闭。
6.完成水泥浇筑,形成完整的钢筋混凝土单向板肋梁楼盖。
三、钢筋混凝土单向板肋梁楼盖力学分析1.算梁的抗弯承载力:采用矩形截面,结合最大弯矩原理和弹性理论计算梁的抗弯承载力。
2.算肋板的抗压及抗拉承载力:采用快速分层法计算肋板的抗压及抗拉承载力。
3.算楼盖的抗压承载力:采用有限元计算方法,根据楼盖的结构形式和材料性质,进行局部分析和整体分析,确定其承载能力。
四、结论1.筋混凝土单向板肋梁楼盖是一种常见的建筑构件,具有良好的材料质量和受力性能,有着广泛的应用。
2.施工中,应充分考虑原材料的质量、构造原理、施工方法以及力学分析等多方面,确保钢筋混凝土单向板肋梁楼盖的安全可靠。
本文总结了钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其力学分析,为该类结构的设计提供参考,以期能够更好的为建筑结构的安全可靠性提供保障。
钢筋混凝土结构-1课程设计题目:单向板肋梁楼盖设计姓名:班级:学号:201015251007学部:土木工程部河北理工大学轻工学院2012年12月25日钢筋混凝土结构-1课程设计任务书图1某多层工业建筑楼盖如图1 所示。
采用钢筋混凝土整浇楼盖。
1、设计资料:楼面做法:20mm水泥砂浆,钢筋混凝土现浇板,20mm石灰砂浆抹底。
楼面荷载:均布活荷载标准值6kN/m2材料:混凝土强度等级C30,梁内受力纵筋HRB335钢筋,其他HPB300钢筋。
楼盖采用现浇钢筋混凝土单向板肋梁楼盖,其中板,次梁按考虑塑性内力重分布设计,主梁按弹性理论设计。
其他参考资料:《混凝土结构设计规范》和《荷载设计规范》张帅。
每11-12人为一组,各班分组情况见下表2、设计任务及要求:(1) 、每位同学独立完成楼盖设计的板、次梁和主梁的计算书一份;(2)、完成板和次梁的配筋图2号一张;(3) 、主梁的抵抗弯矩图及配筋图2号一张。
单向板楼盖课程设计计算书目录1、设计资料12、结构的平面布置13、板的设计2(1)荷载 2(2)计算简图 3(3)吊车荷载 9(4)吊车垂直荷载作用下 9(5)吊车水平荷载作用下 104、次梁设计12(1)荷载设计值 2(2)计算简图 3(3)吊车荷载 95、主梁设计13(1)荷载 2(2)计算简图 3(3)吊车荷载 9400*400钢筋混凝土柱某多层工业建筑的楼盖如上图所示。
1设计资料:楼面做法:20mm 水泥砂浆,钢筋混凝土现浇板,20mm 石灰砂浆抹底。
楼面荷载:均布活荷载标准值6kN/m 2材料:混凝土强度等级C30,梁内受力纵筋HRB335钢筋,其他HPB300钢筋。
楼盖采用现浇钢筋混凝土单向板肋梁楼盖,其中板,次梁按考虑塑性内力重分布设计,主梁按弹性理论设计。
其他参考资料:《混凝土结构设计规范》和《荷载设计规范》;张帅 2结构的平面布置方案(1)由于横向柱距与纵向柱距相等,中间无走道,所以使用主梁横向布置,次梁纵向布置的方案。
《工程结构》课程设计-钢筋混凝土单向板肋梁楼盖设计《工程结构》课程设计题目:钢筋混凝土单向板肋梁楼盖设计学院:工学院姓名:学号:班级:工程管理1201指导教师:二O 一五年五月一、前言《工程结构》作为一门实践性很强的课程,课程设计是教学中的重要环节。
在专业课理论教学的基础上,通过课程设计进一步消化和巩固所学课程的内容,掌握结构设计的基本方法,培养学生独立思考、自己动手解决问题的能力。
根据培养计划和《工程结构》教学大纲规定,江西农业大学工学院工程管理专业有1周《工程结构》课程设计。
课程设计的主要目的是巩固和运用课堂所学知识,通过简单工程实例的结构设计,加强对结构设计基本理论的掌握,进一步了解结构设计的主要过程、注意事项,掌握结构设计相关规范的内容和使用方法,加深学生对实际工程项目中对结构设计主要内容的了解,培养学生运用本课程设计的知识解决实际问题的能力,为今后从事专业工作打下良好基础。
二、设计目的1、掌握单向板肋梁楼盖的荷载传递关系及其计算简图的确定;2、掌握板厚及梁系截面尺寸的确定方法;3、通过板及次梁的计算,掌握按考虑塑性内力重分布分析内力的计算方法;4、通过主梁的计算,掌握按弹性理论分析内力的计算方法,并熟悉内力包络图和材料图的绘制方法;5、掌握板、梁的配筋计算;6、了解并熟悉现浇梁板结构的有关构造要求;7、掌握钢筋混凝土结构施工图的表达方法、制图规定,进一步提高制图的基本技能;8、学会编制钢筋材料表。
三、设计资料某多层工业建筑楼盖平面图如图1所示,L1、L2尺寸见表1,环境类别为一类,楼梯采用室外悬挑楼梯。
楼面均布可变荷载标准值如表1所示,楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。
图1 楼盖平面图序号A B C D E F G L16000630066006900720075007800序号1234567L26300660069007200750078008100表1 楼盖柱网L1、L2取值(mm)编号①②③④⑤⑥⑦4.55.05.56.06.57.07.5表2 楼面均布可变荷载标准值(kN/mm 2)kq四、设计资料1、生产车间的四周外墙均为承重砖墙,其中纵墙厚370mm ,横墙厚度240mm ,采用MU10烧结普通砖、M5混合砂浆砌筑。
内设钢筋混凝土柱,其截面尺寸为350mm×350mm 。
2、材料:混凝土采用C30;主梁及次梁受力筋用HRB335或HRB400级钢筋,板内及梁内的其它钢筋采用HRB335或HPB300级。
3、楼面面层:水磨石地面20.65/kN m ;楼盖自重:钢筋混凝土自重标准值325/kN m γ=;天花板粉刷:20.25/kN m 。
五、设计内容1、按指定的设计号进行设计,提交纸质稿计算书。
2、结构平面布置图:柱网、主梁、次梁及板的布置3、板的强度计算(按塑性内力重分布计算)4、次梁强度计算(按塑性内力重分布计算)5、主梁强度计算(按弹性理论计算)6、用2号图纸2张绘制楼盖结构施工图:①结构平面布置图(1:200)②板的配筋图(1:50)③次梁的配筋图(1:50;1:25)④主梁的配筋图(1:40;1:20)及弯矩M、剪力V的包络图7、板和次梁采用塑性内力重分布方法计算;主梁采用弹性理论计算;六、具体要求计算书要求采用A4纸书写或打印,字迹要求工整,条理清楚,页码齐全,表格规范并编写表格序号,主要计算步骤、计算公式、计算简图均应列入,并尽量利用表格编制计算过程。
图面应整洁,布置应匀称,字体和线型应符合制图标准。
提交全部成果时请附封面,并在封面上写明专业、姓名、学号等。
图纸按照标准格式折叠。
七、参考文献1、《建筑结构荷载规范》(GB 50009-2012),中国建筑工业出版社2、《混凝土结构设计规范》(GB50010-2010),中国建筑工业出版社3、《混凝土结构》(上册、中册)(第五版),东南大学、天津大学、同济大学合编,中国建筑工业出版社4、《混凝土结构及砌体结构》(上册)(第二版),滕智明、朱金铨,中国建筑工业出版社现浇钢筋混凝土单向板肋梁楼盖设计一、平面结构布置梁格布置应根据建筑物使用要求确定,因本厂房在使用上无特殊要求,故结构布置应满足实用经济的原则,并注意以下问题。
1、柱网布置可为正方形或长方形。
2、板跨一般为1.7~2.5m,次梁跨度一般是4.0~6.0m,主梁跨度则为5.0~8.0m,同时宜为板跨的3倍(2道次梁)。
3、对于板、次梁和主梁,各跨宜布置成等跨,无法实现时各跨跨差不宜超过10%。
已知:1、生产车间的四周外墙均为承重砖墙,其中纵墙厚370mm,横墙厚度240mm,采用MU10烧结普通砖、M5混合砂浆砌筑。
内设钢筋混凝土柱,其截面尺寸为350mm×350mm。
2、材料:混凝土采用C30;主梁及次梁受力筋用HRB400级钢筋,板内及梁内的其它钢筋采用HPB300级。
3、楼面面层:水磨石地面20.65/kN m ;楼盖自重:钢筋混凝土自重标准值325/kN m γ=;天花板粉刷:20.25/kN m 。
4、mmL69001=,mmL69002=,楼面均布可变荷载标准值2/5.7m KN Q k =。
二、板的设计(按塑性内力重分布计算)1、板、次梁、主梁的截面尺寸确定。
板厚 80hmm≥板,(当140hl ≥板时,满足刚度要求,可不验算挠度)。
次梁 i cL h )121181(-=c C h b )3121(-=主梁 i zL h)101151(-=x z h b )3121(-=确定板厚h=80mm 。
○1荷载 取1m 宽板带计算:面层 水磨石每平方米重×1 = 0.65m kN / 板自重 板厚××1 = 2m kN /平顶粉刷每平方米重×1 = 0.25 m kN /恒载:∑=kg 2.9m kN /活载:=kq标准值×1 =7.7m kN /设计值总值: kkq g3.12.1+ = 13.23m kN /12321BCCB计算简图○2、内力计算: 计算跨度板厚h=80mm ,次梁(CL )截面=b ×h=200mm ×450mm 边跨01l =(2300-100-120+80/2)=2120mm,1n l =(2300-200/2-120)=2080mm中间跨 02l =2300-200=2100mm ,2n l =2100mm跨度差=(2120-2100)/2300=8.7%<10%,可按等跨连续梁查表计算弯矩设计值计算表截面位置弯矩系数弯矩设计值M (20)3.12.1(l p gk k+=α)边跨跨内 111111×13.23×212.2=5.14B 支座 -111 -111×13.23×212.2=-5.14中间跨跨内 161161×13.23×21.2=3.65中间C支座141-141-×13.23×21.2=-4.17○3、配筋计算: B=1000mm ,h=80mm ,sa =(15+5)=20mm ,0h =h-sa =60mm ,cf =14.3N/2mm ,t f =1.43 N/2mm ,yf =270N/2mm .配筋表表中 值均小于0.35,符合塑性内力重分布的条件。
板的配筋图如附加图纸所示。
三、次梁设计(按塑性内力重分布计算)1、确定计算跨度及计算简图。
次梁主梁alnln bzbzh Cb ×h=200mm ×450mm ,按塑性内力重分布方法计算内力。
○2、荷载计算: 由板传来:板恒载(2.9KN/2m )×次梁间距(2.3m) =6.67m kN /次梁肋自重: )(B ch hb -×钢筋混凝土容重 = 1.85m kN /次梁粉刷重)(2B ch h -⨯×粉刷层每平米重 =0.185m kN /恒载:=kg 8.075m kN /活载:=kp 活载标准值×次梁间距=17.25m kN /设计值总值: kkp g3.12.1+ =32.871m kN /○2、内力计算: 主梁截面(ZL )b ×h=200mm ×600mm 边跨 净跨度 1n l =(6900-120-150)=6630mm计算跨度 01l =(6630-250/2=6755mm中间跨 净跨度 2n l =6900-300=6600mm ,计算跨度 02l =6600mm跨度差=(6755-6600)/6600=2.3%<10%,可按等跨连续梁查表计算弯矩设计值计算列表截面位置 弯矩系数Mα弯矩设计值M (2pl M α=)/(KN•m)边跨跨内 111 111×32.871×2755.6=136.355B 支座 -111-111×32.871×2755.6=-136.355中间跨161161×32.871×26.6=89.491跨内 中间C支座141-141-×32.871×26.6=-102.276剪力设计值计算列表截面位置 剪力系数Vα剪力设计值V (nVpl α=)/KN边支座A 0.45 0.45×32.871×6.63=98.07B 支座左 0.600.60×32.871×6.63=130.76B 支座右 0.55 0.55×32.871×6.6=119.32C 支座左/右0.55 0.55×32.871×6.6=119.32○3配筋 (1)正截面受弯承载力计算b=200mm ,h=450mm ,sa =(25+10)=35mm ,h =h-sa =450-35=415mm ,‘fh =80mm翼缘计算宽度边跨 ‘fb =6755mm/3=2252mm<2300mm中跨 ‘fb =6600mm/3=2200mm<2300mmcf =14.3N/2mm ,t f =1.43N/2mm ,yf =360/ N/2mmc f ‘f b ‘fh (h -‘fh /2)=14.3×2200×80×(415-40)=943kN/m>136.355 kN/m故次梁跨内截面按第一类T 型截面梁计算,支座截面按矩形截面计算。
纵向钢筋配筋表截面位置 M/(K N •m) b 或'f b /mmsα=M/1αcf b20hξSA(=ξ1αcf b 0h /yf )实配钢筋边跨跨内 136.355 2252 0.0250.0259281C 16+2C 20,10302mmB 支-136200 0.277 0.010954C 20,座.355 332 12562mm中间跨跨内89.4912200 0.01650.017617 2C20,6282mmC支座-102.276200 0.2080.236778 4C16,8042mm(2)斜截面受剪承载力b=200mm,h=415mm,yv f=270N/2mm,则0.25cf b0h=0.25×14.3 N/2mm×200mm×415mm=296.725kN>130.76kN(支座左边)截面尺寸满足要求。
