风机常用计算公式风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

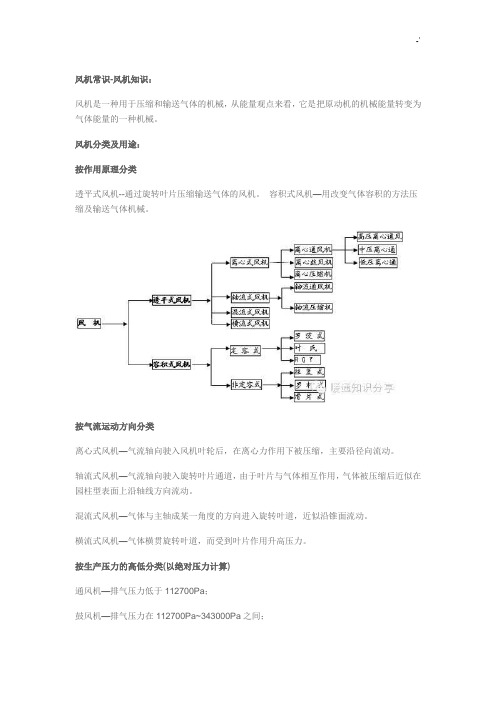

风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
通风机有效效率计算通风机是一种重要的空气调节设备，它能够在室内提供均匀、舒适的空气质量，使得人们的生活更加健康、舒适。
通风机的有效效率是其最为关键的特点，那么如何计算通风机的有效效率呢？通风机的有效效率可以通过多种方式来计算，但是最为常见的方法是通过每小时输出空气量与室外空气含氧量的比值来衡量。
具体来说，通风机有效效率的计算公式为：通风机有效效率=(每小时输出空气量-室外空气含氧气量)/室外空气含氧气量其中，每小时输出空气量是指通风机在每小时输出空气中所含的空气质量，通常以立方米/小时为单位。
而室外空气含氧气量则是指室外空气中氧气的含量，一般以体积分数为单位。
通过这个计算公式，我们可以得到通风机每小时输出空气质量与室外空气含氧气量的比值，从而可以反映出通风机的有效效率。
不过，需要注意的是，这个比值仅仅是一个大致的指标，并不能完全反映出通风机的空气质量。
因此，在选择通风机时，还需要综合考虑其他因素，如风压、风量、噪音等，以确保通风机能够提供最为舒适、健康的室内空气质量。
此外，为了更好地计算通风机的有效效率，我们还可以通过对其能耗进行测量来得到更加精确的结果。
通风机的能耗主要包括机械能耗、电能消耗以及噪音消耗等，通过测量这些消耗量，可以得到通风机每小时消耗的能源以及每小时排放的废气。
通过将这些数据进行整合，我们可以得到通风机有效效率的详细计算结果，从而可以更好地评估通风机的性能。
总之，通风机有效效率的计算方法是多种多样的，但是最为关键的一点是计算通风机每小时输出空气质量与室外空气含氧气量的比值。
通过这个比值，我们可以得到通风机每小时输出空气质量的有效效率，从而可以更好地评估通风机的空气质量。
但是，为了得到更为精确的结果，我们还可以通过对其能耗进行测量来得到更加精确的结果。
风机性能换算公式风机性能的换算公式是非常重要的，它可以帮助我们理解和比较不同风机的性能指标。
在风机工程中，性能参数包括风机的风量、风压、效率和功率等。
下面将详细介绍风机性能的换算公式。
1.风量的换算公式：风量是指单位时间内通过风机的气体体积。
风量的换算公式是：Q=V*A其中，Q表示风量，V表示风速，A表示风道的截面积。
2.风压的换算公式：风压是指风机在风道中产生的气体压力。
风压的换算公式是：P=(ρ*V^2)/2其中，P表示风压，ρ表示空气密度，V表示风速。
3.功率的换算公式：风机的功率是指风机运行所消耗的能量。
功率的换算公式是：P=Q*Pw其中，P表示功率，Q表示风量，Pw表示单位风力所需的功率。
4.效率的换算公式：风机的效率是指风机产生的有用功率与输入的总功率之间的比值。
效率的换算公式是：η=Pw/P其中，η表示效率，Pw表示风机的有用功率，P表示风机的总功率。
需要注意的是，以上公式是基于理想条件下的计算，实际工程中还需要考虑一些修正因素，如风机的效率衰减，风机与风道之间的阻力损失等。
另外，还有一些常用的风机性能参数的换算公式，包括：-风量与转速的关系：Q2/Q1=(RPM2/RPM1)^3其中，Q1和Q2分别表示两种不同转速下的风量，RPM1和RPM2分别表示两种不同转速。
-风量与叶片直径的关系：Q2/Q1=(D2/D1)^2其中，Q1和Q2分别表示两种不同叶片直径下的风量，D1和D2分别表示两种不同叶片直径。
-风压与转速的关系：P2/P1=(RPM2/RPM1)^2其中，P1和P2分别表示两种不同转速下的风压。
-风压与叶片直径的关系：P2/P1=(D2/D1)^2其中，P1和P2分别表示两种不同叶片直径下的风压。
以上是风机性能的一些常用换算公式，它们可以帮助我们理解风机的性能指标，并进行性能参数的比较和评估。
在实际的风机工程中，根据具体的工况和需求，可以选择合适的性能指标进行换算和比较，以便选取最适合的风机设备。
风机常识-风机知识：风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000P a中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h （秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
风机性能参数相关公式A ． 改变介质密度ρ，转速n 的换算式：1、1122q n q n =2、2111()222p n p n ρ=ρ3、3111()22P n P n ρ=ρ24、η1＝η2B ． 改变转速n ，大气压力p a , 气体温度t 时的换算式：1、1122q n q n =2、2122127311()()()22273a a p t p n p n p t +=+3、2122127311()()()22273a a p t P n P n p t +=+ 4、η1＝η2以上式中：1、q ―――流量（m 3/h ）; p ―――全压（Pa ）; P ―――轴功率（KW ）；η―――全压效率；ρ―――密度（Kg/m 3）; n ―――转速（r/min ）; t ―――温度（℃）；p a ―――大气压（Pa ）。
2、注脚符号“2”表示已知的性能及其关系参数，注脚符号“1”表示所求的性能及关系参数。
C ． 风机性能一般均指在标准状态下的风机性能，技术文件或订货要求的性能除特殊定货外，均按标准状态为准。
标准状态系指大气压力p a =101325Pa 、大气温度t=20℃、相对湿度 ϕ＝50%时的空气状态，标准状态下的空气密度ρ＝1.2kg/m 3.D. 风机所需功率按下式求出：P ＝1000mq p K ⨯⨯η⨯η 式中：q ―――流量（m 3/s ）;p ―――风机全压（Pa ）；η―――全压效率；ηm ―――机械效率；K ―――电动机容量安全系数(一般为1.05~1.25)。
E. 由无因次参数计算有因次参数的等式：1、 q=900ΠD 22υ2 ϕ (m 3/h)2、 22 3.51212/[(1)1]101300354550P K ρυψρυψ=+-3、 p=212ρυψ/P K4、 P i =232124000D πρυλ5、P r =i mP K η式中 q ―――流量（m 3/s ）;p ―――全压（Pa ）；K P －――全压压缩性系数；P i ―――内功率（KW ）；P r ―――所需功率（KW ）；D 2―――叶轮叶片外缘直径（m ）;υ2―――叶轮叶片外缘线速度（m/s ）;1ρ－――进气密度（Kg/m 3）ηm ―――机械效率；K ―――电动机储备系数。
通风机效率计算:风机效率= 风机功率电机功率电机功率= 3×电流×电压×0.8×0.95风机功率= 风量60×负压1000扇风机轴功率计算：N=h×Q102×ηN：扇风机轴功率，千瓦；h：扇风机全压，毫米水柱；Q：通风扇风机的风量，米3/秒；η：扇风机静效率。
扇风机全年电费计算：C=365×24×D×NN：电动机轴功率，千瓦； D：每度电的单价，元/度；三心拱巷道S=HB+0.26B2 P=2H+2.326BS:面积,米2; P:周长,米; B:巷道宽,米; H:巷道高,米;半圆拱巷道:S=H B－0.108B2 P=2H+1.57BS:面积,米2; P:周长,米; B:巷道宽,米; H:巷道高,米;圆形巷道：S= π4 ×d 2 P=πdS:面积,米2; P:周长,米; d ：巷道直径，米2;掘进巷道压入式通风风量计算:Q=7.8t 3A V 2Q:风管出口处的风量,米3/分; t:爆破后通风时间,分;A:一次爆破的炸药量,公斤; V:巷道体积,米3；掘进巷道抽出式通风风量计算:Q= 18t A VQ:风管入口处的吸入风量,米3/分; t:爆破后通风时间,分;A:一次爆破的炸药量,公斤; V:巷道体积,米3；调节风窗面积计算：S 0= S 0.65+2.63S R 窗S 0:风窗的面积,米2; S:巷道面积, 米2; R 窗:风窗风阻,千缪并联巷道风量分配计算:Q 分=Q 总R 总R 分Q 分:并联巷道某一分支巷道风量,米3/分(米3/秒);Q 总:通过全部并联巷道的风量, 米3/分(米3/秒);R 总: 全部并联巷道的总风阻,千缪(缪);R 分: 某一分支巷道风阻,千缪(缪);并联巷道风阻计算: R=R 1(R 1R 2 +1) 2 R1,R2小于600缪时选用此公式 R=R 1( R 1R 2+1) R1,R2大于等于600缪时选用此公式 R:并联巷道总风阻, 缪;R1,R2:两并联巷道风阻, 缪;百米巷道风阻计算:R 100= a ×P S 3 ×100R 100:百米巷道风阻,千缪; a:摩擦阻力系数,公斤·秒2/米4； S ：巷道面积，米2； P :巷道周长，米；自然风压计算：h 自=H （r 均1－r 均2）h 自：自然风压，毫米水柱；r 均1和r 均2：各个井筒内空气平均重率，公斤/米3；风流局部阻力计算：h=ξ×V 22g ×rh ：局部阻力造成的风压消耗，毫米水柱；ξ：局部阻力系数； g ：重力加速度，g=9.81米/秒2； V:风速,米/秒； r ：空气重率，取r=1.2公斤/米3；倾斜压差计算：h= h 读×r ×sin θh ：水柱真真读数，毫米水柱；h 读：水柱计刻度读数，毫米； r ：水柱计用液体比重； θ：水柱计倾斜角度；等积孔、风阻、风量、风压计算:A=0.38×QhR=144h 2h=R ×Q 2Q ：风量，米3/秒；h ：负压，mmH 2O （1Pa=0.0999mmH 2O ）R ：风阻，缪 ；A ：等积孔，米2；风流速压计算h 速=V 22g ×rh 速：速压，毫米水柱； V ：风流速度，米/秒；r ：空气重率，公斤/米3； g ：重力加速度，9.81米/秒2；相对瓦斯涌出量计算：Q 相= Q 绝TQ 相：相对瓦斯涌出量，米3/吨；Q 绝：矿井绝对斯涌出量，米3/日； T ：矿井日产煤量，吨/日；按相对瓦斯涌出量计算风量：Q=q ×T24×60×0.75%Q:风量，米3/分； q ：相对瓦斯涌出量，米3/吨；T ：产量，吨/日；预测深部瓦斯涌出量计算：Q H = H － H 0a +Q 0Q H ：在H 深处的相对瓦斯涌出量，米3/吨； a ：瓦斯梯度，吨/米2；Q 0：在H 0深处的相对瓦斯涌出量，米3/吨；空气含尘量诸计算：n=q 1－ q 0c ×t ×1000n：空气中含尘量，毫克/米3；q0：集尘管原始重量，毫克；q1：采样后集尘管重量，毫克；c：采样流量，升/分；t：采样时间，分；煤层爆炸指数计算：煤层爆炸指数=挥发份%×100 100-灰份%-水份%按井下同时工作人数计算风量：Q=4NKQ：风量，米3/分； N：井下同时工作最多人数，K：备用系数。
风机常识-风机知识：风机是一种用于压缩和输送气体的机械， 从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
缩及输送气体机械。
|—*|*££^55,一*］申庄隅运議| 一恨圧酉心宜按气流运动方向分类 离心式风机一气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机一气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在 园柱型表面上沿轴线方向流动。
混流式风机一气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机一气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类（以绝对压力计算）通风机一排气压力低于112700Pa ； 鼓风机一排气压力在112700Pa~343000Pa 之间;容积式风机一用改变气体容积的方法压定客或—►罗卡"上I压缩机一排气压力高于343000Pa以上;通风机高低压相应分类如下（在标准状态下）低压离心通风机: 全压p w lOOOPa中压离心通风机: 全压P=1000~5000Pa咼压离心通风机: 全压P=5000~30000P a低压轴流通风机: 全压P w 500Pa高压轴流通风机: 全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法I 1 I I ____________ I - I 冥I - 1 術I I I I〒丁T T T T匸传动方式| ------- 现机大小顺序号------------- 第几的英文代苦I ------------------------------ •風力L匕匕怯速------------------------ 叶畛揪单販K 屮刚用2表示） ------------------------------------ ►風4,…[＞：!東数1 --------------------------------------- ►巩机用途代号压力：离心通风机的压力指升压（相对于大气的压力），即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
风机常用计算公式风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
