高压电机计算公式

电工常用计算公式（口诀)已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀 b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀 c ：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀c 中系数是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为，效率不，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

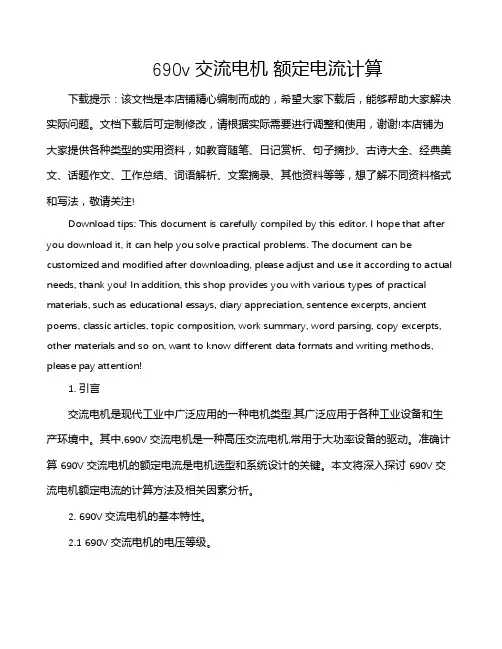

690v交流电机额定电流计算下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言交流电机是现代工业中广泛应用的一种电机类型,其广泛应用于各种工业设备和生产环境中。

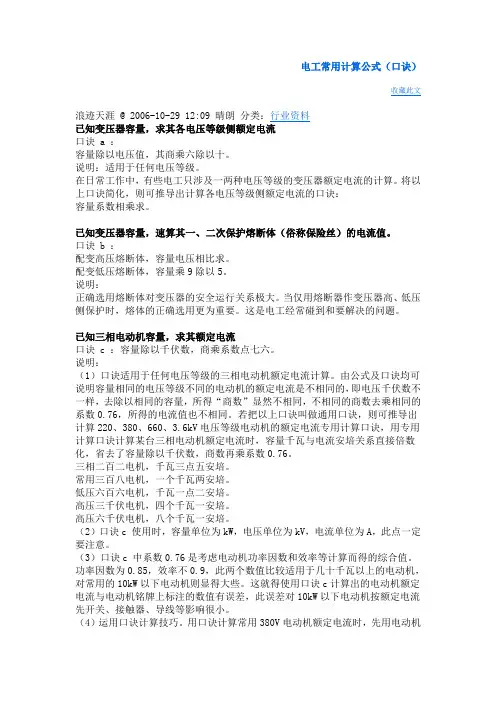

电工常用计算公式（口诀）已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀 b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀 c ：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0. 85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

电工常用计算公式 Document number：BGCG-0857-BTDO-0089-2022电工常用计算公式（口诀)已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀 b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀 c ：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀c 中系数是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为，效率不，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。

三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。

绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流极对数与扭矩的关系n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。

所以在选用电机时，考虑负载需要多大的起动扭距。

异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。

直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。

n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。

扭矩公式T=9550*P输出功率/N转速导线电阻计算公式：铜线的电阻率ρ＝0.0172，R＝ρ×L/S(L＝导线长度，单位：米，S＝导线截面，单位：m㎡)磁通量的计算公式：B为磁感应强度,S为面积。

已知磁场定律为：Φ=BS磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。

磁感应强度计算公式：B = Φ / (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。

10kv高压电机电流计算方法（10kV高压电机常见故障）10kV高压电机常见的故障类型在工业企业的生产过程中，10kV高压电机的使用能够发挥非常重要的作用，它能否保持安全正常的运行会直接影响到电力系统的稳定工作，决定了电能的质量优劣程度。

与此同时，10kV高压电机本身就很贵重，在电力系统中有必要采取有效的措施确保其能够保持正常运行。

所以，在10kV高压电机运行时出现的各种故障，通过装设保护装置，及早消除故障隐患，防止不正常运行时间过长导致高压电机出现烧毁等严重问题。

通常10kV高压电机出现的几种故障类型有：（1）定子绕组出现单相接地或者相间短路的问题；（2）定子一相绕组当中发生匝间短路问题；（3）转子励磁回路产生的励磁电流消失或者出现转子绕组一点或两点接地的问题。

除此之外，10kV高压电机通常出现的不正常运行状态主要包括下述几种情况：（1）由于外部短路现象造成定子绕组出现过电流问题；（2）由于外部出现不对称短路现象或者不对称负荷问题导致电机负序出现过电流现象；（3）由于负荷超出了电机额定容量导致三相对称发生过负荷问题；（4）由于出现突然复合现象导致定子绕组出现过电流问题；（5）由于汽轮机主汽门的关闭导致电机发生逆功率问题；（6）由于励磁回路发生故障或者强励持续时间过长导致转子绕组出现过负荷问题。

10kV高压电机的保护方式对于1MW电机及1MW以上的电机来说，在出现定子绕组以及定子绕组发生相间短路现象时，需要安装设置纵差动保护；对于与母线直接相连的电机定子绕组在单相接地的过程中出现的故障，如果单相接地故障电流超出了规定范围，需要安装设置具有选择功能的接地保护装置；如果电机定子绕组出现匝间短路问题，每组当中都有并联分支，就需要安装设置横差保护；对于200MW以上的电机还可以考虑安装设置双重化横差保护；（4）如果是电机外部短路的原因导致出现过电流问题，则可以采取下述保护措施进行解决：1)一般对于1MW电机及1MW以下的小型电机来说，可以采取过电流保护措施；2)如果是由对称负荷等原因造成的电机定子绕组过电流问题，就需要安装设置在一相电流上接设的过负荷保护；3)通常在1MW以上的小型电机中，可以通过启动复合电压进行过电流保护；4)对于1MW以上的电机需要安装设置专门的励磁回路一点接地来完成保护，并可以在此基础上安装设置定期检测装置；5)如果是由于外部不对称短路现象或者不对称负荷问题导致的负序过电流，就需要在50MW的电机或者50MW以上的中型电机上采取过电流保护措施；6)通常在50MW电机及50MW以上的电机中，可以使用负序过电流保护；7)对于低压过流保护来说，由于其带有电流记忆，因此可以在自并励电机中使用；8)如果水轮电机定子绕组出现过电压的问题，需要安装设置延时过电压保护装置；9)对于100MW电机及100MW以上的电机，如果出现转子回路过负荷问题，需要安装设置转子过负荷保护装置；10)如果电机出现了励磁消失的故障，无法继续保持失磁运行，需要在断开自动灭磁开关的同时将断路器也断开；对于100MW电机及100MW以上的电机，如果其采用半导体励磁，则需要安装设置能够直接反映出电机失磁状态的专用失磁保护装置；11)如果汽轮电机主汽门出现了突然关闭问题导致电机运行发生异常，为了避免对汽轮机造成损坏，需要对200MW电机及200MW以上的汽轮电机以及燃气轮电机安装设置逆功率进行保护；12)对于300MW电机及300MW以上的大型电机，需要安装设置过励磁保护装置进行保护。
