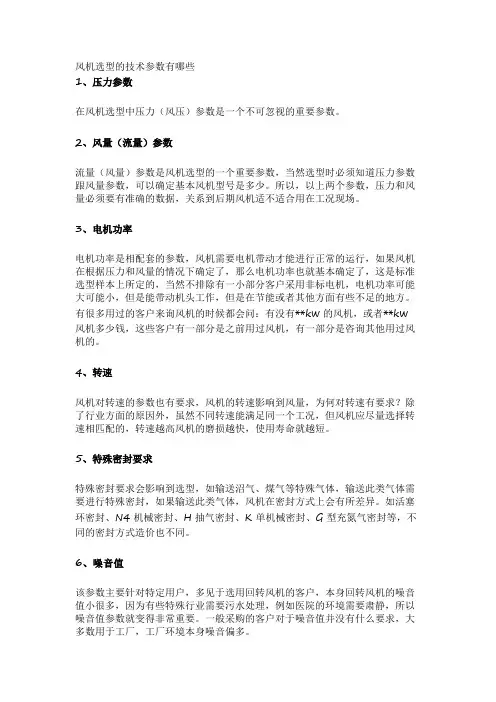

风机选型的技术参数有哪些1、压力参数在风机选型中压力(风压)参数是一个不可忽视的重要参数。
2、风量(流量)参数流量(风量)参数是风机选型的一个重要参数,当然选型时必须知道压力参数跟风量参数,可以确定基本风机型号是多少。
所以,以上两个参数,压力和风量必须要有准确的数据,关系到后期风机适不适合用在工况现场。
3、电机功率电机功率是相配套的参数,风机需要电机带动才能进行正常的运行,如果风机在根据压力和风量的情况下确定了,那么电机功率也就基本确定了,这是标准选型样本上所定的,当然不排除有一小部分客户采用非标电机,电机功率可能大可能小,但是能带动机头工作,但是在节能或者其他方面有些不足的地方。
有很多用过的客户来询风机的时候都会问:有没有**kw的风机,或者**kw 风机多少钱,这些客户有一部分是之前用过风机,有一部分是咨询其他用过风机的。
4、转速风机对转速的参数也有要求,风机的转速影响到风量,为何对转速有要求?除了行业方面的原因外,虽然不同转速能满足同一个工况,但风机应尽量选择转速相匹配的,转速越高风机的磨损越快,使用寿命就越短。
5、特殊密封要求特殊密封要求会影响到选型,如输送沼气、煤气等特殊气体,输送此类气体需要进行特殊密封,如果输送此类气体,风机在密封方式上会有所差异。
如活塞环密封、N4机械密封、H抽气密封、K单机械密封、G型充氮气密封等,不同的密封方式造价也不同。
6、噪音值该参数主要针对特定用户,多见于选用回转风机的客户,本身回转风机的噪音值小很多,因为有些特殊行业需要污水处理,例如医院的环境需要肃静,所以噪音值参数就变得非常重要。
一般采购的客户对于噪音值并没有什么要求,大多数用于工厂,工厂环境本身噪音偏多。
7、品牌其实,很多客户来询风机的时候,都有品牌风机,或者之前用过**品牌的风机,现在想换一个厂家。
所以,有时品牌会成为一个选型的参数,所以在选型时要告知品牌,如回转风机,可以只提供风机型号,就可以选到合适的风机。

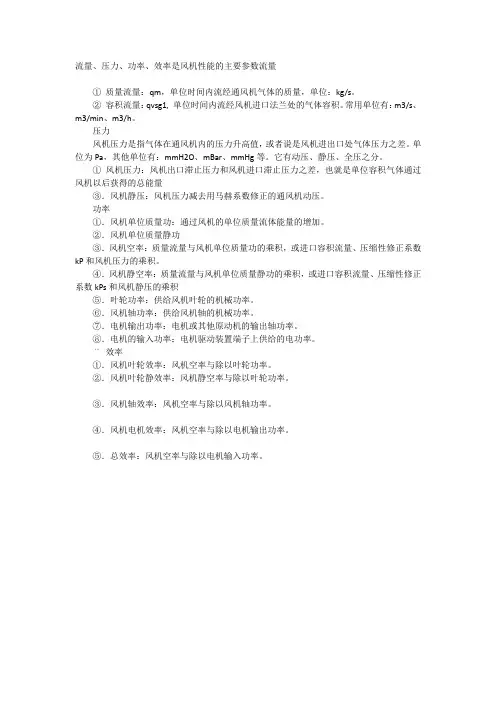

流量、压力、功率、效率是风机性能的主要参数流量
①质量流量:qm,单位时间内流经通风机气体的质量,单位:kg/s。
②容积流量:qvsg1, 单位时间内流经风机进口法兰处的气体容积。
常用单位有:m3/s、m3/min、m3/h。
压力
风机压力是指气体在通风机内的压力升高值,或者说是风机进出口处气体压力之差。
单位为Pa,其他单位有:mmH2O、mBar、mmHg等。
它有动压、静压、全压之分。
①风机压力:风机出口滞止压力和风机进口滞止压力之差,也就是单位容积气体通过风机以后获得的总能量
③.风机静压:风机压力减去用马赫系数修正的通风机动压。
功率
①.风机单位质量功:通过风机的单位质量流体能量的增加。
②.风机单位质量静功
③.风机空率:质量流量与风机单位质量功的乘积,或进口容积流量、压缩性修正系数kP 和风机压力的乘积。
④.风机静空率:质量流量与风机单位质量静功的乘积,或进口容积流量、压缩性修正系数kPs和风机静压的乘积
⑤.叶轮功率:供给风机叶轮的机械功率。
⑥.风机轴功率:供给风机轴的机械功率。
⑦.电机输出功率:电机或其他原动机的输出轴功率。
⑧.电机的输入功率:电机驱动装置端子上供给的电功率。
¨效率
①.风机叶轮效率:风机空率与除以叶轮功率。
②.风机叶轮静效率:风机静空率与除以叶轮功率。
③.风机轴效率:风机空率与除以风机轴功率。
④.风机电机效率:风机空率与除以电机输出功率。
⑤.总效率:风机空率与除以电机输入功率。
一二风机水泵轴功率与配置电机功率简介电机功率、效率计算简介 电机额定功率即电动机的轴输出功率,也是负载计算时所采用的数据。
当一台三相交流电机的输入额定电压为380V,输入额定电流为le时: 电机额定功率:Pe=1.732*380*Ie*额定功率因数*电动机效率; 电动机额定电流:Ie=Pe/(1.732*380*额定功率因数*电动机效率); 电动机的输入功率:P1=Pe/电动机效率。
P1在负载计算中作用不大,一般不再进行换算。
例如一台小型电机的铭牌数据:额定功率250W,额定电压380V,额定电流0.85A,功率因数0.68。
如果不算效率时,额定电流=250/(1.732*380*0.68)=0.56A,跟0.85A不符; 如果算效率,额定电流=0.85=250/(1.732*380*0.68*效率); 由上式计算效率为:电动机效率=250/(1.732*380*0.68*0.85)=0.66。
水泵所需功率与电动机额定功率的计算 假设水泵的扬程为H(m),流量为Q(L/s),那么很容易推算其实际需要的有效功率P3为:P3=H*Q*g(g=9.8,常数)(W) 因为水泵本身也存在效率,因此需要提供给水泵的实际功率:P2=P3/水泵效率 P2算出来往往跟电机的额定功率不会正好相等,因此就选择一个大于P2(接近于)的电机功率Pe。
比如P3=10KW,水泵效率为0.7,电机效率为0.9,那么P2=P3/0.7=14.3kw,可选择Pe=15KW的配套电机,电机的实际输入功率P1=15/0.9=16.7kw。
泵轴功率是原动机(拖动电机)传给泵的功率,在实际工作时其工况点会变化,另电机输出功率因功率因数关系也会有变化。
因此,原动机传给泵的功率应有一定余量,经验作法是电机配备功率大于泵轴功率。
轴功率余量见下表,并根据国家标准Y系列电机功率规格选配。
轴功率余量 根据API 610标准电动机的额定功率,至少应等于下面给出的额定条件下泵功率的百分数。

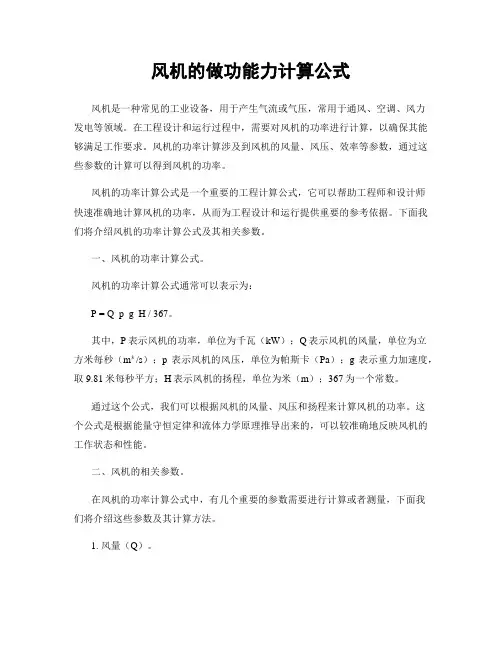

风机的做功能力计算公式风机是一种常见的工业设备,用于产生气流或气压,常用于通风、空调、风力发电等领域。
在工程设计和运行过程中,需要对风机的功率进行计算,以确保其能够满足工作要求。
风机的功率计算涉及到风机的风量、风压、效率等参数,通过这些参数的计算可以得到风机的功率。
风机的功率计算公式是一个重要的工程计算公式,它可以帮助工程师和设计师快速准确地计算风机的功率,从而为工程设计和运行提供重要的参考依据。
下面我们将介绍风机的功率计算公式及其相关参数。
一、风机的功率计算公式。
风机的功率计算公式通常可以表示为:P = Q p g H / 367。
其中,P表示风机的功率,单位为千瓦(kW);Q表示风机的风量,单位为立方米每秒(m³/s);p表示风机的风压,单位为帕斯卡(Pa);g表示重力加速度,取9.81米每秒平方;H表示风机的扬程,单位为米(m);367为一个常数。
通过这个公式,我们可以根据风机的风量、风压和扬程来计算风机的功率。
这个公式是根据能量守恒定律和流体力学原理推导出来的,可以较准确地反映风机的工作状态和性能。
二、风机的相关参数。
在风机的功率计算公式中,有几个重要的参数需要进行计算或者测量,下面我们将介绍这些参数及其计算方法。
1. 风量(Q)。
风量是指风机单位时间内输送的空气体积,通常用立方米每秒(m³/s)来表示。
风量的计算可以通过测量风机进口或出口的风速和截面积来实现,也可以通过风量计等仪器来进行测量。
2. 风压(p)。
风压是指风机产生的气流对单位面积的压力,通常用帕斯卡(Pa)来表示。
风压的计算可以通过测量风机进口和出口的压力差来实现,也可以通过风压计等仪器来进行测量。
3. 扬程(H)。
扬程是指风机输送气流时所克服的高度差,通常用米(m)来表示。
扬程的计算可以根据工程实际情况来确定,通常是根据管道或通道的高度差来计算。
4. 效率。
风机的效率是指风机输出功率与输入功率之比,通常用百分比来表示。

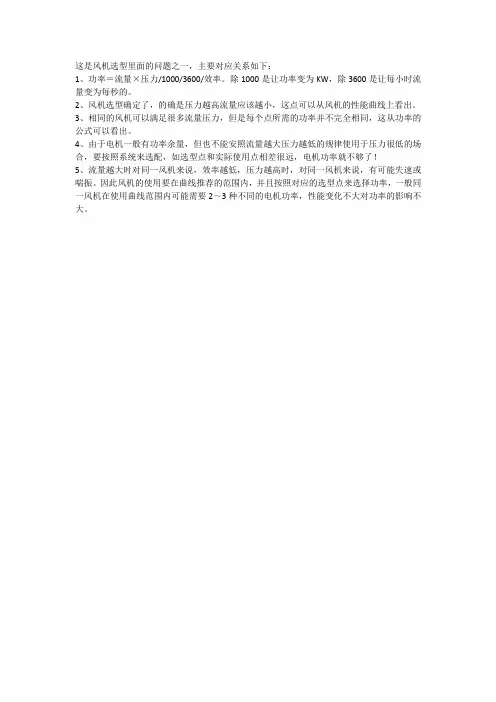

这是风机选型里面的问题之一,主要对应关系如下:
1、功率=流量×压力/1000/3600/效率。
除1000是让功率变为KW,除3600是让每小时流量变为每秒的。
2、风机选型确定了,的确是压力越高流量应该越小,这点可以从风机的性能曲线上看出。
3、相同的风机可以满足很多流量压力,但是每个点所需的功率并不完全相同,这从功率的公式可以看出。
4、由于电机一般有功率余量,但也不能安照流量越大压力越低的规律使用于压力很低的场合,要按照系统来选配,如选型点和实际使用点相差很远,电机功率就不够了!
5、流量越大时对同一风机来说,效率越低,压力越高时,对同一风机来说,有可能失速或喘振。
因此风机的使用要在曲线推荐的范围内,并且按照对应的选型点来选择功率,一般同一风机在使用曲线范围内可能需要2~3种不同的电机功率,性能变化不大对功率的影响不大。

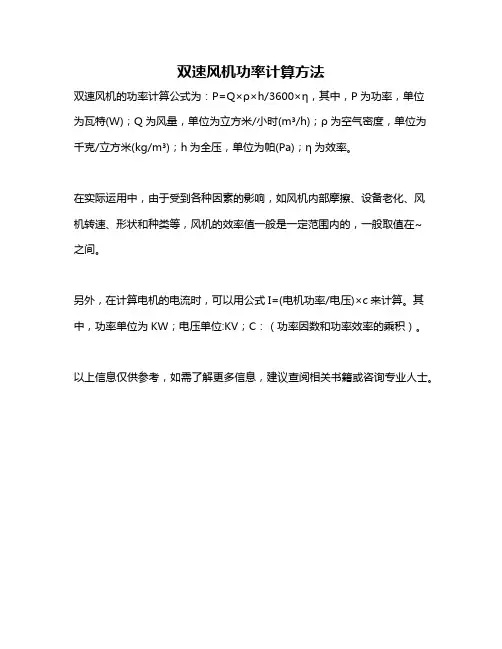

双速风机功率计算方法
双速风机的功率计算公式为:P=Q×ρ×h/3600×η,其中,P为功率,单位为瓦特(W);Q为风量,单位为立方米/小时(m³/h);ρ为空气密度,单位为千克/立方米(kg/m³);h为全压,单位为帕(Pa);η为效率。
在实际运用中,由于受到各种因素的影响,如风机内部摩擦、设备老化、风机转速、形状和种类等,风机的效率值一般是一定范围内的,一般取值在~
之间。
另外,在计算电机的电流时,可以用公式I=(电机功率/电压)×c来计算。
其中,功率单位为KW;电压单位:KV;C:(功率因数和功率效率的乘积)。
以上信息仅供参考,如需了解更多信息,建议查阅相关书籍或咨询专业人士。

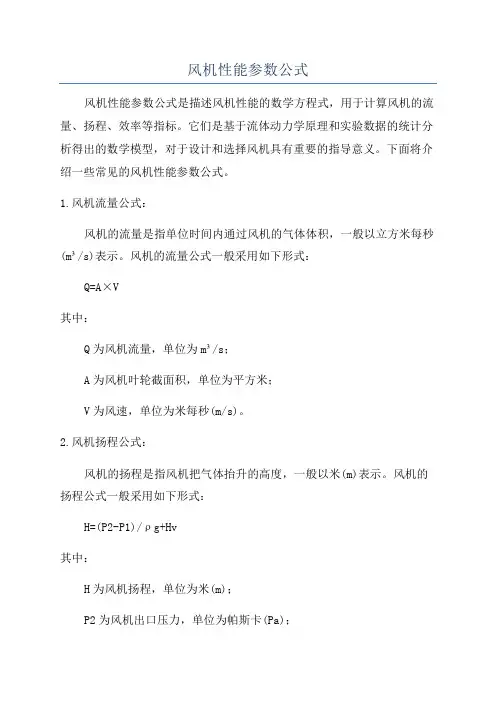

风机性能参数公式风机性能参数公式是描述风机性能的数学方程式,用于计算风机的流量、扬程、效率等指标。
它们是基于流体动力学原理和实验数据的统计分析得出的数学模型,对于设计和选择风机具有重要的指导意义。
下面将介绍一些常见的风机性能参数公式。
1.风机流量公式:风机的流量是指单位时间内通过风机的气体体积,一般以立方米每秒(m³/s)表示。
风机的流量公式一般采用如下形式:Q=A×V其中:Q为风机流量,单位为m³/s;A为风机叶轮截面积,单位为平方米;V为风速,单位为米每秒(m/s)。
2.风机扬程公式:风机的扬程是指风机把气体抬升的高度,一般以米(m)表示。
风机的扬程公式一般采用如下形式:H=(P2-P1)/ρg+Hv其中:H为风机扬程,单位为米(m);P2为风机出口压力,单位为帕斯卡(Pa);P1为风机入口压力,单位为帕斯卡(Pa);ρ为气体密度,单位为千克每立方米(kg/m³);g为重力加速度,单位为米每秒平方(m/s²);Hv为风管阻力损失,单位为米(m)。
3.风机效率公式:风机的效率是指风机输出功率与输入功率的比值,一般以百分比表示。
风机的效率公式一般采用如下形式:η = (Pout / Pin) × 100%其中:η为风机效率,单位为百分比(%);Pout为风机输出功率,单位为瓦特(W);Pin为风机输入功率,单位为瓦特(W)。
4.风机功率公式:风机的功率是指风机输入或输出的功率,一般以瓦特(W)表示。
风机的功率公式一般采用如下形式:P=Q×H×ρ/η其中:P为风机功率,单位为瓦特(W);Q为风机流量,单位为m³/s;H为风机扬程,单位为米(m);ρ为气体密度,单位为千克每立方米(kg/m³);η为风机效率,无单位。
以上是风机性能参数的一些常见公式,通过这些公式可以计算出风机的流量、扬程、效率和功率等参数,以便进行风机设计、选择和性能评价。

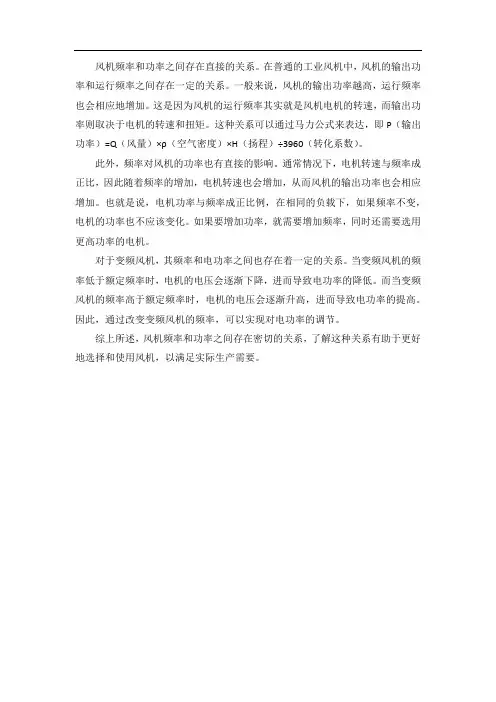

风机频率和功率之间存在直接的关系。
在普通的工业风机中,风机的输出功率和运行频率之间存在一定的关系。
一般来说,风机的输出功率越高,运行频率也会相应地增加。
这是因为风机的运行频率其实就是风机电机的转速,而输出功率则取决于电机的转速和扭矩。
这种关系可以通过马力公式来表达,即P(输出功率)=Q(风量)×ρ(空气密度)×H(扬程)÷3960(转化系数)。
此外,频率对风机的功率也有直接的影响。
通常情况下,电机转速与频率成正比,因此随着频率的增加,电机转速也会增加,从而风机的输出功率也会相应增加。
也就是说,电机功率与频率成正比例,在相同的负载下,如果频率不变,电机的功率也不应该变化。
如果要增加功率,就需要增加频率,同时还需要选用更高功率的电机。
对于变频风机,其频率和电功率之间也存在着一定的关系。
当变频风机的频率低于额定频率时,电机的电压会逐渐下降,进而导致电功率的降低。
而当变频风机的频率高于额定频率时,电机的电压会逐渐升高,进而导致电功率的提高。
因此,通过改变变频风机的频率,可以实现对电功率的调节。
综上所述,风机频率和功率之间存在密切的关系,了解这种关系有助于更好地选择和使用风机,以满足实际生产需要。

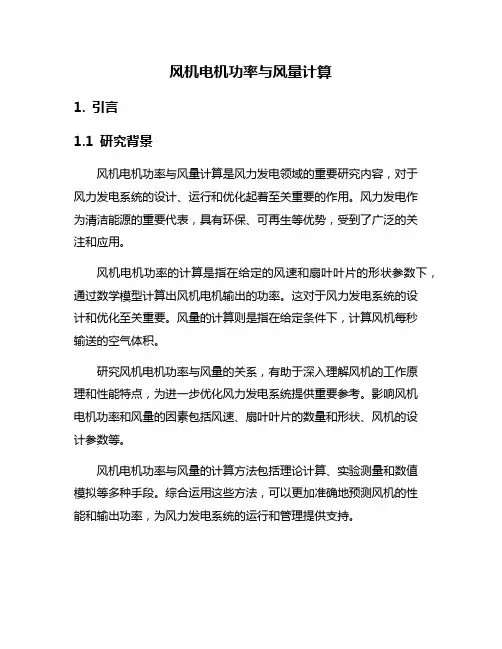

风机电机功率与风量计算1. 引言1.1 研究背景风机电机功率与风量计算是风力发电领域的重要研究内容,对于风力发电系统的设计、运行和优化起着至关重要的作用。
风力发电作为清洁能源的重要代表,具有环保、可再生等优势,受到了广泛的关注和应用。
风机电机功率的计算是指在给定的风速和扇叶叶片的形状参数下,通过数学模型计算出风机电机输出的功率。
这对于风力发电系统的设计和优化至关重要。
风量的计算则是指在给定条件下,计算风机每秒输送的空气体积。
研究风机电机功率与风量的关系,有助于深入理解风机的工作原理和性能特点,为进一步优化风力发电系统提供重要参考。
影响风机电机功率和风量的因素包括风速、扇叶叶片的数量和形状、风机的设计参数等。
风机电机功率与风量的计算方法包括理论计算、实验测量和数值模拟等多种手段。
综合运用这些方法,可以更加准确地预测风机的性能和输出功率,为风力发电系统的运行和管理提供支持。
在风力发电领域,研究风机电机功率与风量的计算具有重要的理论意义和实际价值。
通过不断深入研究,可以进一步提高风力发电系统的效率和稳定性,为推动清洁能源的发展做出贡献。
1.2 研究目的研究目的是为了探究风机电机功率与风量之间的关系,进一步了解风机电机在风力发电系统中的作用和影响。
通过对风机电机功率和风量的计算和分析,可以有效地提高风力发电系统的效率和性能,为风力发电行业的发展提供更多的参考和支持。
研究目的还在于发现影响风机电机功率和风量的因素,探讨如何优化风机电机的设计和运行,以最大限度地提高风力发电系统的产能和经济效益。
通过深入研究风机电机功率与风量计算方法,可以为风力发电行业的技术提升和发展提供更加有力的支持和指导。
本研究的目的是为了进一步推动风力发电技术的发展,促进风力发电产业的繁荣和可持续发展。
2. 正文2.1 风机电机功率的计算风机电机功率的计算是风能转换系统设计与运行中的重要内容。
风机电机功率计算的基本原理是根据风机叶片受力来确定电机需要输出的功率。
风机电机功率计算公式:
选用的电机功率N=(Q/3600)*P/(1000*η)*K其中风量Q单位为m3/h,全压P单位为Pa,功率N单位为kW,η风机全压效率(按风机相关标准,全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值),K为电机容量系数,参见下表。
1、离心风机
功率KW 一般用灰尘高温
小于0.5 1.5 1.2 1.3
0.5-1 1.4 1-2
1.3 2-5 1.2
大于5 1.1-1.15
2、轴流风机:1.05-1.1,小功率取大值,大功率取小值
选用的电机功率N=(Q/3600)*P/(1000*η)*K
风机的功率P(KW)计算公式为P=Q*p/(3600*1000*η0* η1)
Q—风量,m3/h;
p—风机的全风压,Pa;
η0—风机的内效率,一般取0.75~0.85,小风机取低值、大风机取高值
η1—机械效率,1、风机与电机直联取1;2、联轴器联接取0.95~0.98;3、用三角皮带联接取0.9~0.95;4、用平皮带传动取0.85
如何计算电机的电流:
I=(电机功率/电压)*c
功率单位为KW
电压单位:KV
C:0.76(功率因数0.85和功率效率0.9乘积)
解释一下风机轴功率计算公式N=QP/1000*3600*0.8*0.98
Q是流量,单位为m^3/h,p是全风压,单位为Pa(N/m^2)。
注意:功率的基本单位是W,在动力学中,W=N.m/s。
QP的单位为N.m/h=W*3600。
风机轴功率一般用kW表示。
1000是将W换算为kW。
3600将小时换算为秒。
上述计算获取的是风机本身的输出功率,风机轴功率是指风机的输入功率,也等于电机的输出功率。
风机输出功率除以转换效率就是风机的轴功率。
0.8是风机内效率估计值。
0.98是机械效率估计值。
