下载文档原格式

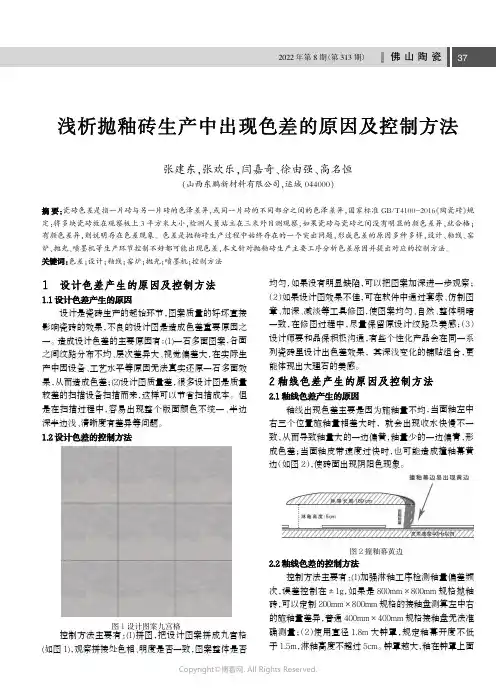

图2撞釉幕黄边图1设计图案九宫格设计是瓷砖生产的起始环节，图案质量的好坏直接影响瓷砖的效果，不良的设计图是造成色差重要原因之一。
造成设计色差的主要原因有：(1)一石多面图案，各面之间纹路分布不均、层次差异大、视觉偏差大，在实际生产中因设备、工艺水平等原因无法真实还原一石多面效果，从而造成色差；(2)设计图质量差，很多设计图是质量较差的扫描设备扫描而来，这样可以节省扫描成本。
但是在扫描过程中，容易出现整个版面颜色不统一、半边深半边浅、清晰度有差异等问题。
控制方法主要有：(1)拼图，把设计图案拼成九宫格(如图1)，观察拼接处色相、明度是否一致，图案整体是否均匀，如果没有明显缺陷，可以把图案加深进一步观察；（2）如果设计图效果不佳，可在软件中通过套索、仿制图章、加深、减淡等工具修图，使图案均匀、自然、整体明暗一致，在修图过程中，尽量保留原设计纹路及美感；（3）设计师要和品保积极沟通，有些个性化产品会在同一系列瓷砖里设计出色差效果，其深浅变化的铺贴组合，更能体现出大理石的美感。
釉线出现色差主要是因为施釉量不均，当面釉左中右三个位置施釉量相差大时，就会出现收水快慢不一致，从而导致釉量大的一边偏黄，釉量少的一边偏青，形成色差；当面釉皮带速度过快时，也可能造成撞釉幕黄边（如图2），使砖面出现阴阳色现象。
控制方法主要有：(1)加强淋釉工序检测釉量偏差频次，误差控制在±1g，如果是800mm×800mm 规格抛釉砖，可以定制200mm×800mm 规格的接釉盘测算左中右的施釉量差异，普通400mm×400mm规格接釉盘无法准确测量；（2）使用直径1.8m 大钟罩，规定釉幕开度不低于1.5m，淋釉高度不超过5cm。
钟罩越大，釉在钟罩上面张建东,张欢乐,闫嘉奇、徐由强、高名恒(山西东鹏新材料有限公司,运城044000),或同一片砖的不同部分之间的色泽差异,国家标准GB/T4100-2016《陶瓷砖》规定:将多块瓷砖放在观察板上3平方米大小,检测人员站立在三米外目测观察,如果瓷砖与瓷砖之间没有明显的颜色差异,就合格;有颜色差异,则说明存在色差现象。
地板色差的解决方法
地板砖色差是在铺装时常见的问题，可能是由于原材料、生产工艺、存储环境等原因导致的。
如果色差不是很大，可以通过调换位置来解决，如果色差较大，可能需要采取其他措施。
地板砖色差怎么处理
以下是几种处理地板砖色差的方法：
1. 增加间隔缝
增加间隔缝是一种有效的方法，可以减少颜色差异对最终效果的影响。
同时，增加缝隙可以提高地板的伸缩性和抗震能力，避免地面龟裂和开裂。
2. 调整灯光
灯光的颜色和强度会影响视觉感受，因此，调整灯光是解决色差的一种方法。
例如，使用冷色调灯光可以加强地板的蓝色和灰色，而暖色调灯光可以增强地板的红色和黄色。
3. 上漆
在地板砖表面上涂上透明的漆，可以使色差被掩盖住。
同时，涂上漆有防水、防尘、抗磨损的作用，可以保护地板的质量和寿命。
4. 更换地板砖
如果上述方法都不能解决问题，只能更换地板砖了。
在购买地板砖时，要保证同一颜色代码的地板砖颜色一致。
如果已经铺好地面，但砖面存在较大的色差，可以考虑局部更换或更换整块
地板。
综上所述，地板砖色差的处理方法有很多，最有效的方法是正确选购地板砖，并严格控制铺设的质量。
陶瓷生产过程中缺陷及解决色差导致色差的原因也各种各样，原料、坯料加工、成形和烧成等各个环节，控制不好都会产生色差。
两批或两块之间色差1、进厂坯用原料质量波动2、颜料加入量为准确3、球磨细度变化4、色料颗粒大小及级配变化5、白料及色料的比例发生变化6、压制成形7、透明釉施加量发生变化8、烧成制度单块砖上的色差1、无规律的色差：A混料器工作状态不佳，B、白料及色料的颗粒尺寸及颗粒级配相差悬殊2、规律性色差产生这种色差的主要原因是由于推料器安装不当或发生变形等导致它与平台配合不良，喂料时将平台上粉料来回搓细后推入模腔造成。
二、夹层夹层又叫起层、层裂、分层和重皮。
出现夹层现象的根本原因是由于模内粉料中的气体排除不畅造成的。
其影响的因素很多，归结起来为二方面的原因：一、是粉料性能方面的原因，另一个是压机方面的原因1、粉料性能对夹层缺陷的影响①粉料水份对夹层缺陷的影响②陈腐时间对夹层缺陷的影响③粉料颗料级配对夹层缺陷的影响④粉料结块对夹层缺陷的影响⑤粉料表面质量对夹层缺陷的影响2、冲压制度不合理导致夹层缺陷3、模具问题导致夹层缺陷三、变形影响变形的因素很多，如坯体配方、成形、干燥制度等都会导致变形的产生。
对瓷质砖来说，影响最大的还是烧成制度，主要是辊道上下温差设定不合理所致。
烧成对变形的影响1、翘角这种变形的特点是坯体的四角都上翘，长度约为30mm，其余表面是平直或只有少许下凹，这种缺陷发生于窑的中间与两侧。
它是由于烧成后期辊道平面上下温差过大所致。
一般多发生在烧成过程的最后2-5分钟。
解决的办法：①、如果出窑尺寸正确，降低烧成带最后2—3组（箱）辊棒上部的温度（5—10℃或更高，视调试效果确定）并对等升高辊道下面的温度。
②、如果烧成后产品尺寸偏大，则仅升高辊道下面的温度5—10℃度或更多，（视调试效果确定）③、如果烧成后产品尺寸偏小，则仅升高辊道上面的温度5—10℃度或更多，（视调试效果确定）2、角下弯角下弯下好与翘角缺陷相反，它是坯体的四周都下弯，长度约30mm，其余表面是平直或只有少许下凸。
反应釉产品色差的解释
釉产品（陶瓷、瓷砖等）色差是指同一种釉瓷产品在生产过程中出现不同程度的颜色差异。
这种差异可能是由于原材料、配方、烧制温度、烧制时间等因素的不同所导致的。
首先，原材料的不同可能会影响釉产品的色差。
例如，不同的矿石或颜料含量可能会导致色调的差异。
另外，原材料的质量也可能存在差异，如含水率、杂质等，这都可能影响釉产品的颜色。
其次，釉产品的配方也会影响其色差。
配方中添加的化学物质以及其比例会改变釉产品的成分，从而影响颜色的差异。
由于配方的复杂性和特殊性，即使采取相同的配方，由于精确度和生产过程中的微小变化，也可能导致色差出现。
此外，烧制温度和时间也是造成釉产品色差的原因之一。
不同的烧制条件会导致釉层中化学反应的差异，从而影响颜色的表现。
温度和时间的微小变化可能会引起釉产品色调的变化。
总之，釉产品色差的产生是由于多种因素的综合作用。
尽管生产过程中的质量控制可以尽量减少色差，但由于原材料、配方、工艺、环境等多个因素的不可完全控制性，完全避免色差是非常困难的。

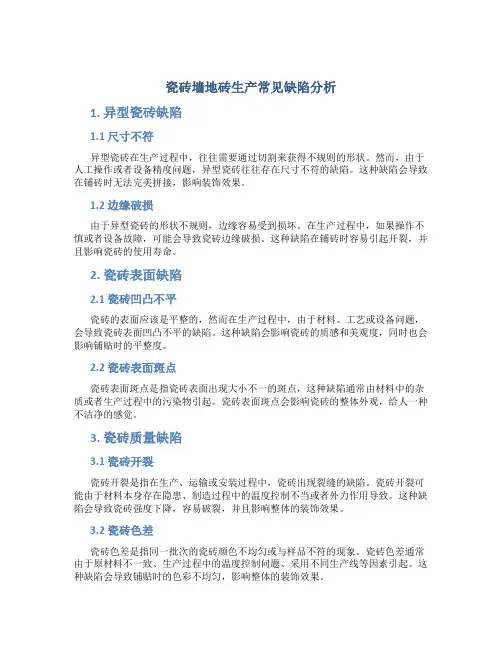

瓷砖墙地砖生产常见缺陷分析1. 异型瓷砖缺陷1.1 尺寸不符异型瓷砖在生产过程中，往往需要通过切割来获得不规则的形状。
然而，由于人工操作或者设备精度问题，异型瓷砖往往存在尺寸不符的缺陷。
这种缺陷会导致在铺砖时无法完美拼接，影响装饰效果。
1.2 边缘破损由于异型瓷砖的形状不规则，边缘容易受到损坏。
在生产过程中，如果操作不慎或者设备故障，可能会导致瓷砖边缘破损。
这种缺陷在铺砖时容易引起开裂，并且影响瓷砖的使用寿命。
2. 瓷砖表面缺陷2.1 瓷砖凹凸不平瓷砖的表面应该是平整的，然而在生产过程中，由于材料、工艺或设备问题，会导致瓷砖表面凹凸不平的缺陷。
这种缺陷会影响瓷砖的质感和美观度，同时也会影响铺贴时的平整度。
2.2 瓷砖表面斑点瓷砖表面斑点是指瓷砖表面出现大小不一的斑点，这种缺陷通常由材料中的杂质或者生产过程中的污染物引起。
瓷砖表面斑点会影响瓷砖的整体外观，给人一种不洁净的感觉。
3. 瓷砖质量缺陷3.1 瓷砖开裂瓷砖开裂是指在生产、运输或安装过程中，瓷砖出现裂缝的缺陷。
瓷砖开裂可能由于材料本身存在隐患、制造过程中的温度控制不当或者外力作用导致。
这种缺陷会导致瓷砖强度下降，容易破裂，并且影响整体的装饰效果。
3.2 瓷砖色差瓷砖色差是指同一批次的瓷砖颜色不均匀或与样品不符的现象。
瓷砖色差通常由于原材料不一致、生产过程中的温度控制问题、采用不同生产线等因素引起。
这种缺陷会导致铺贴时的色彩不均匀，影响整体的装饰效果。
4. 瓷砖安装缺陷4.1 瓷砖空鼓瓷砖空鼓是指铺贴后，瓷砖与基层之间出现空隙的现象。
瓷砖空鼓通常由于基层不平整、粘贴材料不达标或者施工不当等因素引起。
这种缺陷会导致瓷砖使用过程中容易翘起、掉落，影响整体的使用寿命。
4.2 瓷砖空隙瓷砖空隙是指铺贴后，瓷砖之间出现较大的间隔。
瓷砖空隙通常由于施工时的规格误差、设计尺寸不一致或者施工不当等因素引起。
这种缺陷会导致瓷砖容易积水、变形，影响整体的使用效果。

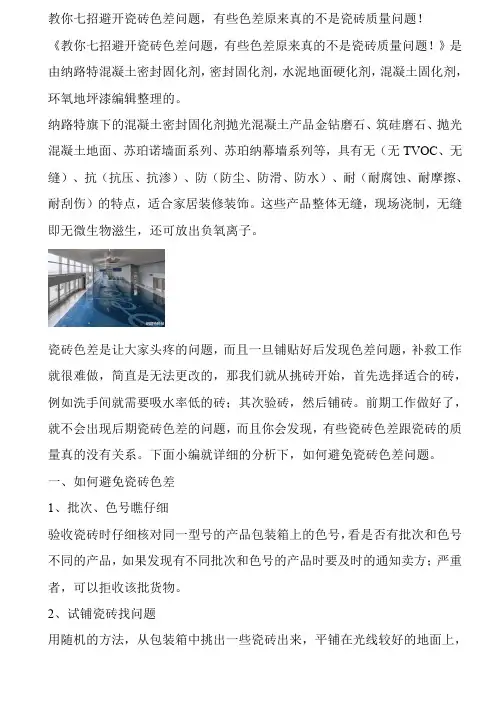

教你七招避开瓷砖色差问题，有些色差原来真的不是瓷砖质量问题！《教你七招避开瓷砖色差问题，有些色差原来真的不是瓷砖质量问题！》是由纳路特混凝土密封固化剂，密封固化剂，水泥地面硬化剂，混凝土固化剂，环氧地坪漆编辑整理的。
纳路特旗下的混凝土密封固化剂抛光混凝土产品金钻磨石、筑硅磨石、抛光混凝土地面、苏珀诺墙面系列、苏珀纳幕墙系列等，具有无（无TVOC、无缝）、抗（抗压、抗渗）、防（防尘、防滑、防水）、耐（耐腐蚀、耐摩擦、耐刮伤）的特点，适合家居装修装饰。
这些产品整体无缝，现场浇制，无缝即无微生物滋生，还可放出负氧离子。
瓷砖色差是让大家头疼的问题，而且一旦铺贴好后发现色差问题，补救工作就很难做，简直是无法更改的，那我们就从挑砖开始，首先选择适合的砖，例如洗手间就需要吸水率低的砖；其次验砖，然后铺砖。
前期工作做好了，就不会出现后期瓷砖色差的问题，而且你会发现，有些瓷砖色差跟瓷砖的质量真的没有关系。
下面小编就详细的分析下，如何避免瓷砖色差问题。
一、如何避免瓷砖色差1、批次、色号瞧仔细验收瓷砖时仔细核对同一型号的产品包装箱上的色号，看是否有批次和色号不同的产品，如果发现有不同批次和色号的产品时要及时的通知卖方；严重者，可以拒收该批货物。
2、试铺瓷砖找问题用随机的方法，从包装箱中挑出一些瓷砖出来，平铺在光线较好的地面上，看是否存在色差问题。
3、施工时发现问题要停止与施工的工人提前沟通好，在施工时随时注意核对产品的色号和批号，如果有色差问题要立马停止施工，及时通知业主并联系瓷砖销售人员。
4、铺贴前泡水要均匀充分有些吸水率较高的瓷砖如果泡水不均匀，就会出现色差现象。
所以，铺贴前的瓷砖一定要泡水，且泡水要充分要均匀，而且使用多少就泡多少。
5、补砖可别出问题补砖时出现问题是常见的，所以补砖时一定要核对好原产品的批号和色号，按照同样的型号和色号进行补齐。
购买时计算好用量，并且多准备些，避免出现补砖事情。
6、墙体渗水要谨慎这属于间接“伤害”，瓷砖很无辜，只有解决墙体渗水才可以解决色差问题。
如何认识和辨别瓷砖色差
瓷砖“色差”是指一片砖与另一片砖的色泽差异，或同一片砖的一部分与其它一部分的色泽差异。
色差辨别方法如下：
品牌店铺：金意陶陶瓷宏陶瓷砖
一般情况下，在一个约几个平方米的面积里，在适当均匀的光照下，一批产品看不出明显的色泽差异，则视为无色差。
产生色差的原因：一方面由于目前陶瓷原料标准化不够，产地多样化，开采技术不统一，原料的标准又各不同，使得各生产厂家要经常变换原料，势必
重新调整工艺制造，另一方面，由于上述陶瓷原料在上窑炉烧成过程中的化学变化，“色差”在所难免。
但是，从国外消费观点和国内流行趋势来看，色差现象逐渐被追求回归自然的消费者所接受，天然石材的色差就为大众所接受。
砌筑过程中出现的墙体色差如何修复在砌筑过程中，墙体色差是一种常见的问题。
这种问题可能会影响墙体的美观度，因此需要及时修复。
本文将介绍墙体色差的原因以及如何修复墙体色差。
一、墙体色差的原因墙体色差的原因有很多，以下是一些常见的原因：1. 材料不均匀：如果使用的砖块或石材颜色不均匀，就会导致墙体色差。
2. 施工不均匀：如果施工人员在砌筑过程中没有均匀地涂抹砂浆，就会导致墙体色差。
3. 天气原因：如果在施工过程中遇到雨天或者高温天气，就会导致墙体色差。
二、如何修复墙体色差修复墙体色差需要根据具体情况采取不同的方法。
以下是一些常见的修复方法：1. 涂刷颜色相同的涂料：如果墙体色差不是很明显，可以使用颜色相同的涂料进行修复。
涂料应该均匀地涂抹在墙体上，以达到修复的效果。
2. 更换砖块或石材：如果墙体色差比较明显，可以考虑更换颜色相同的砖块或石材。
在更换之前，需要将原有的砖块或石材拆除，并重新砌筑。
3. 使用色浆：如果墙体色差比较严重，可以使用色浆进行修复。
色浆应该均匀地涂抹在墙体上，以达到修复的效果。
三、注意事项在修复墙体色差时，需要注意以下事项：1. 选择合适的修复方法：根据墙体色差的程度选择合适的修复方法。
2. 保持墙体干燥：在修复墙体色差时，需要保持墙体干燥，以免影响修复效果。
3. 注意施工质量：在修复墙体色差时，需要注意施工质量，以免出现新的问题。
四、结论墙体色差是一种常见的问题，但是可以通过合适的修复方法来解决。
在修复墙体色差时，需要选择合适的修复方法，并注意施工质量。
通过这些方法，可以修复墙体色差，使墙体恢复美观。
★解析瓷砖出现色差的原因★一、出现色差的主要原因主要有以下几种：1、厂家的分检色系统不是很好或者控制不严，没有把好第一道关；2、商家在发货时，将不同批次的产品混在一起，销售出去；3、业主补货时，商家和业主都没有核对以前购买时那批砖的色号！4、铺贴时的时间跨度长，干固的时间不一，后贴的产品没有完全干透！以上的情况都可能出现这样的问题！二、如何避免出现色差问题我的一些建议：、验收时仔细的核对包装箱上的同一型号的产品的色号，看是否有批号和色号不同的产品；如果发现有不同批次和色号的产品时要及时的通知销售方或者拒绝收该批货物；2、施工时，交代施工的工人在施工时注意核对产品的色号以及其他的质量问题，有问题要停止施工，立即和销售方联系；3、补砖时一定要核对自己当时购买的产品的批号和色号问题抛光砖坯常见缺陷分析现在，各种艺术造型的抛光砖将单色世界变成生动的彩色世界；渗花砖、大颗粒渗花砖、雨花石砖以及微粉砖给人以丰富的想象；具有返璞归真、回归自然的仿古瓷砖正在悄然走进家庭，使人感到生活空间的温馨浪漫。
以科达机电股份有限公司为代表的国内抛光设备制造厂家，其抛光技术及设备已经接近或达到世界先进水平，为抛光线使用厂家提供了质优价廉的技术装备，促进了我国瓷质抛光砖市场的繁荣。
为了使大家更好地了解、使用抛光砖生产线，提高抛光砖产品的质量，减少因砖坯缺陷而造成经济损失。
现就砖坯常见的缺陷作一些分析。
普通瓷质砖中出现的缺陷在抛光砖中也都会出现，除此之外，渗花砖、大颗粒砖、微粉砖等产品的生产中还会出现各自有缺陷；大颗粒砖边界裂；以及微粉砖花纹丝不定等。
普通瓷质砖中常出现的缺陷如色差、变形、大小头、收腰、鼓肚、厚度偏差、开裂、崩裂、崩边角、黑心、斑点和熔洞这里就不分析，着重分析渗花砖、大颗粒砖、微粉砖砖坯的缺陷。
1渗花砖常见的缺陷裂边裂、中心裂、渗花深度过浅或者过深、图案模糊不清、色差、大小头、变形等；1．1边裂这种缺陷是烧成出来的产品边上有细裂纹，不通底，只在砖的表面上半时。
大多数出现在沿入窑方向的坯体两侧，前后两侧很少发现。
这种裂纹不容易看见，擦墨水才能发现，所以危害更大，一般当发现时已经有大量的缺陷砖生产出来。
在抛光或者磨边时，这些细小的裂纹，在外力的作用下会扩展而导致砖破碎。
通常发生的原因是渗花砖都喷淋了一定量的助渗剂，由于助渗剂只淋在砖的表面，表面的水份就更高。
此时入窑，如果窑头温度很高，水分急剧蒸发，收缩量大，就会在砖坯上表面的边上出现裂纹，由于砖坯底部水份很低，蒸发量很少，很少会出现裂纹。
解决此种缺陷的主要手段是调节入窑温度。
设定一个合理的入窑升温曲线，降低预热带的升温速度，尤其是预热带的温度要低。
边裂缺陷还与天气状况有关。
在冬天，气温低，坯体在釉线上降温快，助渗剂蒸发量少，使人窑水份提高，引起边裂。
有时气温骤降，助渗剂蒸发量突然减少，如果不及时调整升温曲线也会产生边裂。
为减少边裂，可以适当加长喷淋助渗剂后到窑头的釉线或通过其他办法降低坯体的入窑水份。
此外，出干燥器的水份要求比普通瓷质砖高，一般坯体水份在0．1％以下。
在选用坯体的原料时，也要注意尽量少用干燥敏感性原料，减少边裂的发生。
为防止这种缺陷，要定期擦墨水检查有无裂纹产生如果在抛光或者磨边时破碎率反常的高，除了检查抛光、磨边设备外，还要检查是否有边裂出现。
1．2中心裂：在砖坯上表面的中心部位（非四周边）形成鸡爪形、曲线形等不规则裂纹。
故又称鸡爪裂。
主要是由于粉料水分不均匀或者填料不均以及渗花后水分不均匀引起。
例如，料斗中的粉料陈腐后，产生很湿的泥团，这种泥团过压机前的振动筛时会散开，混人正常粉料中，引起水分不均匀。
成形操作不当，使压出的坯体密度不一致，烧成时收缩不一致而造成开裂。
渗花后的砖坯在窑预热带前段水份排除得大少、中心部分水份基本未蒸发．而随着温度升高，形成湿坯快速干燥，产生中心裂。
解决该缺陷可以通过增加粉料的坯体陈腐时间、改善填料和成形的操作、设定一个合理的入窑升温曲线来解决。
1.3色差渗花砖的色差是困扰很多厂家大问题。
烧成出来的产品，一批与另一批之间颜色不同，有时相隔几个小时的产品也会出现不同色号，甚至于同时出来的产品左右两侧都不同色。
产生色差的原因主要是坯料波动和烧成条件变化所致。
同时生产过程控制不严也易造成色差。
有不少厂家，由于种种原因，原料的储存量偏少，有的只有几天的使用量，因而造成原料的化学组成波动很大。
空窑是造成色差的另一个重要原因。
由于空窑会导致窑炉气氛改变，从而导致坯体色差。
窑炉断面温差和烧成气氛也是造成色差的一个原因。
由于砖坯温度的变化会引起渗花釉流动性的显著变化，影响渗透深度和扩散性，如果波动较大，易产生色差。
这种现象在气温波动大的季节尤其严重。
1.4渗花图案模糊渗花砖抛光后图案很浅，或者模糊不清，甚至于图案不完整或者消失。
产生这种缺陷的主要原因是渗花过深、过浅和渗花釉横向扩散所致。
渗花过深，导致坯体中的着色离子浓度降低，使抛光后产品图案颜色很浅。
一般渗花过深是由助渗剂施加过量所致。
只要调整助渗剂的喷淋量就可解决该问题。
另外，当气温过低时，没有及时关闭冷却风机，使得砖坯温度过低．也会出现渗花过深的现象。
渗花深度不够是渗花砖生产中最常见的问题之一。
而影响该问题的因素有很多，渗花釉的质量、砖坯的表面温度、丝网的网孔大小、助渗剂的施加量等都会对此产生影响。
由于气温等因素变化导致渗花釉的粘度变得很大，必然使得透过丝网的渗花釉量减少。
另外，如果选用的丝网网孔偏小也会使透过丝网的渗花釉量减小。
砖坯的表面温度偏高，会导致渗花釉渗透量减少，尤其是昼夜温差大的地区。
助渗剂对渗花深度的影响主要是，助渗剂的喷淋量不够，最后一次印花与喷淋助渗剂的距离过长，一般两者间隔2米即可。
图案模糊一般是渗花釉横问扩散所致。
当丝网印刷所用网孔过大时就会发生这种缺陷，只要适当调小丝网的孔径即可。
另外，当渗花釉的粘度大小（流动性很好）时也会发生这种缺陷，这时就要调整渗花釉的粘度。
渗花釉的粘度太大也会产生这种缺陷。
1.5变形影响变形的因素很多，如坯体配方、成形、干燥制度等都会导致变形的产生。
但对于抛光砖来说，影响最大的还是烧成制度，主要是辊道上下温差设定不合理所致。
如果砖坯变形不大于1.0MM,产品是可以抛光的。
超出1.0MM以上易造成碎砖。
砖坯凹面变形、上翘角变形比凸面变形更难抛光。
1.6大小头大小头又称大小边，是相对名义尺寸的边长相比大小不一，使得砖的形状不正，不方而近似梯形，是抛光大砖生产中最易出现又较难解决的缺陷之一。
大小头的出现一般还伴随着凸边或四边缺陷的产生。
产生大小头的主要原因是粉料压制后坯体的密度分布不均匀（可用计人度仪测定），烧成时收缩不同而形成，或者由于烧成时温度分布不均而使收缩不同所致。
因设备造成的大小头与因烧成造成的大小头是有所区别的，如果大小头缺陷没有规律,在窑内几乎是平均分布的则是设备造成的；如果产品大小头分布有规律，同一方向一侧收缩大，另一侧收缩小，则是烧成中窑内横向温差较大造成的。
大小头尺寸偏差较大，易引起磨边时崩边。
2大颗粒产品特有的缺陷有两种:大颗粒周围和中间出现裂纹,严重偏析分布不匀。
2．l颗粒周围开裂出现这种缺陷的主要原因是造粒时施加的压力过大，使颗粒过分密实，与基料的烧成收缩相差过大，以致产生裂纹。
问题的起因一般是颗粒易破碎、收成率低而加大了制块的压力，或者一开始就未考虑控制造粒制块的压力，导致压力过大。
解决该缺陷的方法是适当降低造粒制块的压力。
如果降低压力，造成颗粒易破碎，可以在原料中加人一定量的坯体增强剂，提高粉料的结合性能，提高造粒的收成率。
2．2砖面颗粒分布不均砖坯表面大颗粒严重分布不匀的主要原因有以下三方面：一是混料时未混匀；二是运输过程中发生自由卸料现象，导致大颗粒偏析；三是压机布料时所致。
对于第一个问题，只要加强混合即可。
如果存在第二种现象，则要考虑进行设备改造，用箱体运输坯料，也能取得良好的效果；避免大斜度的皮带传输。
压机布料时要考虑推料架的行程和速度，同时，在模具的前沿钻孔，让多余的细粉漏掉，以免喂料车回程时把多余的细粉带回覆盖在砖坯边沿上，在砖坯表面出现一条细粉特别多的带，影响产品质量。
3微粉产品本身的缺陷包括漏底和布料不匀。
由于微粉的流动性较差,造成粉料落料困难，布料不匀，图案混乱。
因此，可在配方中增加流动性好原料以及改进落料系统。
仿石瓷质砖全新包裹颗粒制备新工艺１、前言随着人们生活水平和文化品位的提高，具有天然仿石效果的瓷质砖成为人们的消费主流。
特别是彩色、复色、包色大颗粒瓷质砖结合渗花工艺可以达到与高档花岗岩石材相媲美的美学效果，故产品的附加值高，市场前景广阔。
大颗粒瓷质砖生产的关键技术是造粒。
根据造粒方式的不同，可分为干法造粒和湿法造粒两种。
干法造粒获得的颗粒边界棱角相对分明，但其颜色简单。
而湿式造粒获得的颗粒多以球状或椭球状为主，甚至在径向方向上可获得多个色层，颜色变化丰富。
干法造粒与湿法工艺相比，具有设备简单、自动化程度较高、产量大的特点，但颗粒成型性能没有湿法好，且花色变化小，颗粒过于均一，产品的颗粒边界容易出现裂纹。
２、包裹工艺目前流行的仿石瓷质砖所用的包裹粒主要采用干湿法复合造粒。
其工艺流程大致是：选取适当目数通过干法造粒制得的颗粒，将其平铺于由筛网制得的托盘上，尽量使颗粒在筛网上单层分布。
将调配好的色浆通过釉线上的甩釉柜淋下，控制适当的流量，使装有颗粒的托盘经过时，颗粒表面包裹上具有一定厚度的色层，再烘干备用。
此方法耗时耗力且产量不高。
本工艺采用自制的全新喷浆系统，自动化程度高，产量大，可以节省大量的人力物力。
通过干法造粒制得的颗粒从顶部由传输带自动输入，压力系统将色浆通过扁平鸭嘴状喷头呈幕状从左至右喷出，与落下来的颗粒相遇，在空中完成包裹。
我们控制颗粒从顶部进入时的含水率为６％～７％，浆料含水率为３３％，颗粒目数为４目～８目。
这样只要控制好浆幕，颗粒落到下面传送带上时基本已干，不会粘接在一起。
如果需要，也可以在传送带上安装红外干燥器来控制颗粒水分至８％～９％。
通过此方法，还可以较容易地达到多层包裹的效果。
多余的色浆流入收集箱循环使用。
包裹好的颗粒由输送带送入储料仓陈腐备用。
此工艺的重点在于：ａ、控制好压力泵的压力以稳定浆料幕。
如果压力太大，颗粒会随浆料一起冲入余浆回收箱；压力太小又形成不了浆幕。
ｂ、颗粒落入点与浆幕的高度差要适当。
高度差太小，颗粒也容易被浆幕冲进余浆回收箱。
３、混料与成型工艺通过电子配料系统按配方比例将制备好的大颗粒料在混料机中与基料以一定配比混合搅拌。
传输系统将混合料送至压机料仓供压机压制６００ｍｍ×６００ｍｍ砖坯，压制压强３６ＭＰａ～３８ＭＰａ，砖坯厚１０．５ｍｍ～１１ｍｍ。
在压机布料过程中，由于大颗粒在转移过程中易向上移动，应调整模具位置使面模在上，底模在下。
