高压电气交接试验方案三篇第1条高压和高压电气交接试验计划交接试验计划1.旨在确保XX 能源电厂超低排放改造工程电气安装工程中电气设备安装的施工质量，确保高压配电设备的制造和安装质量符合相关规定，确保电气设备的安全运行。
高压配电设备的交接试验计划是专门编制的。
2.适用范围适用于XX煤矿发电厂超低排放改造工程电气安装工程中高压配电设备的交接试验。
3.基于3.1施工图和安装手册的准备3.2电气设备安装工程电气设备移交测试标准(GB5015020XX)3.3开关设备技术数据。
电气设备产品技术规范；4.测试项目4.1电流互感器测试4.1.1极性测试4.1.2 DC电阻测试4.1.3绕组绝缘电阻测试4.1.4交流耐压测试4.2母线测试4.2.1绝缘电阻测试4.2.2交流耐压测试4.3真空断路器测试4.3.1耐压测试前测量绝缘电4.3.2测量点、闭合同步和闭合期间的触点弹跳时间4.3.6断裂交流耐压试验4.3.7测量绝缘电阻4.4变压器试验4 .4 = 1 = 1 = 14.4.2测量绕组和套管的绝缘电阻和吸收率。
4.4.3工频交流绕组和外壳耐压试验。
4.5.4额定电压下的脉冲闭合测试4.5.5检查相位4.4.6测量噪声4.5电缆测试4.6过电压保护器测试5. 1+1+1测试仪测试引线1；三名测试员6.测试条件6.1所有参与者都有完整的资格证书。
6.2编制试验作业指导书，并进行详细的技术交底。
6.3测试仪器合格有效。
6.4设备的技术文件和工厂测试报告完整。
6.5安装完成，基础接地良好可靠。
6.6现场有可靠的施工电源。
6.7场地有足够的施工空间。
7.电流互感器测试方案见图1。
7.1极性测试7.1.1测试接线DC测试仪器qk-开关DC-电池CTx-被测电流互感器mV- DC毫伏电压表7.1.2测试步骤a.检查接线是否正确。
B.记录开关闭合时仪器的偏转方向。
C.记录表初级绕组次级绕组S1-S2 P1 P2 ABCMVQKP 1 P2 S1 S2-CTX-D .数据分析正偏置表示电流互感器P，蓄电池正极连接到电压表正极1、S1具有相同的极性。
电气设备交接试验标准电气设备交接试验是指在电气设备交接过程中，为了验证设备的性能和安全性，进行的一系列测试和检查。
这些测试和检查旨在确保设备在交接后能够正常运行，不会对生产和人员安全造成任何影响。
因此，电气设备交接试验标准的制定和执行对于保障设备运行安全和生产正常具有重要意义。
首先，电气设备交接试验标准应包括设备的基本信息和技术参数，以及设备交接前后的责任人员清单。
在进行交接试验前，责任人员应对设备的基本信息和技术参数进行充分了解，并在试验过程中进行核对，以确保设备交接后的使用不会出现任何问题。
其次，电气设备交接试验标准应明确具体的试验内容和方法。
试验内容包括但不限于设备的外观检查、设备接地电阻测试、设备绝缘电阻测试、设备运行试验等。
而试验方法则需要详细说明各项试验的具体操作步骤和要求，以确保试验的准确性和可靠性。
此外，电气设备交接试验标准还应包括试验结果的记录和评定标准。
试验结果的记录应详细记录试验过程中的各项数据和测试结果，并与评定标准进行比对，以判断设备是否符合要求。
同时，评定标准应包括合格、不合格和需整改等级别，并明确整改要求和责任人。
最后，电气设备交接试验标准应包括试验报告的编写和存档。
试验报告需要对试验过程中的各项数据和结果进行整理和汇总，并对设备的整体性能和安全性进行评价。
同时，试验报告还需要包括责任人员的签字确认和存档要求，以便日后的查阅和追溯。
综上所述，电气设备交接试验标准的制定和执行对于保障设备运行安全和生产正常具有重要意义。
只有严格执行标准，确保试验的准确性和可靠性，才能有效地防范设备交接过程中可能出现的问题，保障设备的正常运行和生产的安全。
因此，各企业和单位在进行电气设备交接试验时，应严格按照标准要求进行操作，确保设备交接过程的顺利进行和试验结果的准确可靠。
电气设备高压电气交接试验发布时间：2022-05-09T07:38:57.927Z 来源：《新型城镇化》2022年9期作者：史国鑫[导读] 本文将主要对电气设备高压电气交接试验进行探究。
内蒙古电力（集团)有限责任公司呼和浩特供电分公司内蒙古自治区呼和浩特市 010000摘要：随着社会的不断进步、用电负荷的不断增加，电网的潮流量也越来越大，一些地区甚至已经出现了电能供应不足的状况，一些城市或农村在极端天气下只有采取选择性停供负荷的方式降低电网的用电负荷，以保证重要负荷的连续性供应及电网的安全运行。
因此，必须对电网进行改扩建。
为了保证对电网的良性改扩建，高压电气设备在投运前必须进行交接试验，即对高压电气设备的各项绝缘性能、安装质量进行测试，以防止高压电气设备在投运过程中及将来的运行中出现设备事故，引发较大的电网事故，最终造成人员伤亡和经济损失等。
本文将主要对电气设备高压电气交接试验进行探究。
关键词：电气设备；高压电气；交接试验电气设备的安全运行是实现电力系统稳定运行的重要保证。
电力能源是非常重要的资源，为了节约电力能源，确保电力企业的可持续发展，应当在电力设备安装过程后，对每一个安装设备进行交接试验，对每个电气设备系统和元件进行测试，确保已经完成的安装工序安全性和稳定性。
这样才能确保高压电气设备能够正常使用。
1电力设备高压电气试验电力设备高压试验的种类主要分为出厂试验、交接试验、预防性试验等几种，下面将对其展开阐述：1.1出厂试验其通过对电气设备的产品的设计和制造工艺进行检验，以此衡量出厂产品是否达到了相关质量标准，这样的方式也在一定程度上为电气设备出厂后的应用提供了充足的保障。
尤其是那些规模较大的电气设备，其试验模式很好的体现出了出厂试验的优越性，严格的监督、试验标准反映出了一系列相关数据和指标，这些内容是对电气设备能否顺利出厂的重要衡量标准，系统和专业工作人员能够根据试验结果给出严谨的报告式总结，这些试验结果以客观的角度为今后电气设备的应用与运行提供了全面的指导，能实现产品与生产的无缝对接，大大提高应用效率。
高压电气交接试验方案三篇篇一：高压电气交接试验方案1.目的：为保证XX能源电厂超低排放改造项目电气安装工程电气设备安装的施工质量，确定高压配电装置制造和安装质量符合有关规程规定，保证电气设备安全投运。
特编制该高压配电装置交接试验方案。
2.适用范围：适用于XX矿电厂超低排放改造项目电气安装工程高压配电装置交接试验。
3.编制依据：3.1 施工图纸及安装手册3.2《电气装置安装工程电气设备交接试验标准》（GB50150—20XX）3.3开关柜技术资料。
电气设备产品技术说明书；4.试验项目：4.1电流互感器试验：4.1.1极性试验4.1.2绕组的直流电阻试验4.1.3绕组绝缘电阻试验4.1.4交流耐压试验4.2母线试验：4.2.1绝缘电阻试验4.2.2交流耐压试验4.3真空断路器试验：4.3.1耐压前测量绝缘电阻4.3.2测量每相导电回路的接触电阻4.3.3测量分、合闸线圈的直流电阻和绝缘电阻4.3.4断路器操动机构试验4.3.5测量分、合闸时间，分、合闸同期性和合闸时触头的弹跳时间4.3.6断口交流耐压试验4.3.7耐压后测量绝缘电阻4.4变压器试验：4.4.1测量绕组连同套管的直流电阻。
4.4.2测量绕组连同套管的绝缘电阻和吸收比。
4.4.3绕组连同套管的工频交流耐压试验。
4.5.4额定电压下的冲击合闸试验4.5.5检查相位4.4.6测量噪音4.5电缆试验4.6过电压保护器试验5.试验人员：试验负责人：1人；试验员：3人6.试验条件：6.1所有参与试验人员资质证书齐全。
6.2试验作业指导书编制完成并经过详细的技术交底。
6.3试验仪器合格有效。
6.4设备的技术文件和出厂试验报告齐全。
6.5安装工作完成，基础接地良好可靠。
6.6现场有可靠的施工电源。
6.7现场有足够的施工空间。
7.电流互感器试验：方案：见附图一。
7.1极性试验：7.1.1试验接线：DC试验仪器：QK-开关DC-电池CTx-被测电流互感器mV-直流毫伏电压表7.1.2试验步骤：a.检查接线正确。

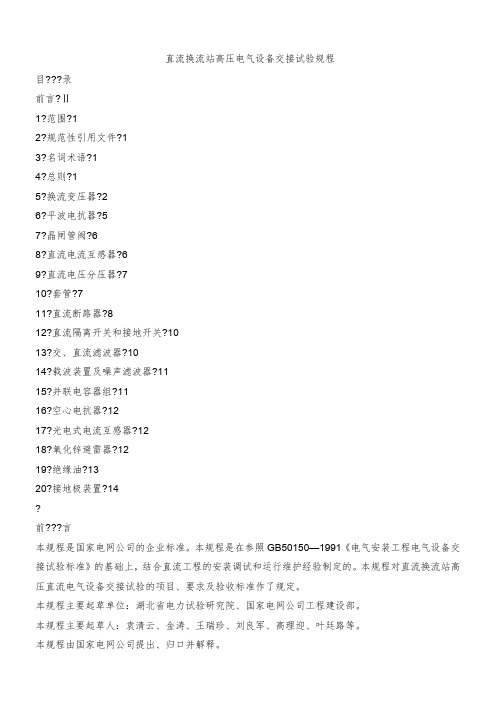

直流换流站高压电气设备交接试验规程目???录前言?Ⅱ1?范围?12?规范性引用文件?13?名词术语?14?总则?15?6?7?8?9?10?11?12?13?14?15?16?17?18?19?20??前???言本规程是国家电网公司的企业标准。
本规程是在参照GB50150—1991《电气安装工程电气设备交接试验标准》的基础上，结合直流工程的安装调试和运行维护经验制定的。
本规程对直流换流站高压直流电气设备交接试验的项目、要求及验收标准作了规定。
本规程主要起草单位：湖北省电力试验研究院、国家电网公司工程建设部。
本规程主要起草人：袁清云、金涛、王瑞珍、刘良军、高理迎、叶廷路等。
本规程由国家电网公司提出、归口并解释。
直流换流站高压直流电气设备交接试验规程1范围本规程规定了直流换流站高压直流电气设备的交接试验项目、要求及验收标准。
本规程适用于±500kV换流站新安装的高压直流电气设备，它包括从换流变压器到直流场的所有高压电气设备，以及接地极装置、电容器组和交流滤波器。
2?规范性引用文件下列文件中的条款通过在本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有GB261GB510GB5113?4?总则进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。
同一试验标准的设备可以连在一起试验。
为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验，试验标准应采用连接的各种设备中的最低标准。
交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为60s。
当电气设备的额定电压与实际使用的系统标称电压不同时，应按设备额定电压或设备技术条件的规定进行试验。
油浸式换流变压器、平波电抗器的绝缘试验应在热油循环后静置一定时间，待气泡消除后方可进行。
静置时间按产品要求，当制造厂无规定时，一般须静置72h以上。
直流输电系统直流换流站一次电气设备检修和试验规程1. 概述本规程旨在规范直流换流站一次电气设备的检修和试验工作，确保直流输电系统的安全可靠运行。
2. 检修工作内容2.1 检修范围包括直流换流站的主变压器、断路器、隔离开关等一次电气设备。
2.2 检修应按照设备的使用年限、设备状态和检修计划确定，并进行充分的准备工作。
2.3 检修期间，应按照操作规程进行设备的拆卸、清洗、检修和更换工作，并保证操作环境整洁。
3. 试验工作内容3.1 试验范围包括直流换流站的设备绝缘试验、开关操作试验、电气连通试验等。
3.2 试验应按照设备的检修工作完成后进行，并严格按照试验标准进行，保证试验的准确性和可靠性。
3.3 试验结果应记录并备案，便于后续的设备管理和维护。
4. 安全保障措施4.1 检修和试验工作应由具备相关专业知识和经验的人员进行，并配备必要的安全保护措施。
4.2 检修和试验期间，应严格遵守工作场所安全规范，保证操作人员的人身安全。
4.3 检修和试验完成后，应及时整理工作场所，清除可能存在的安全隐患。
5. 质量控制5.1 检修和试验过程中，应严格按照质量要求进行操作，确保工作质量。
5.2 检修和试验结束后，应进行质量评估，并对存在的不合格问题进行整改和处理。
5.3 检修和试验结果应及时报告相关部门，以便进行后续的管理和决策。
6. 文件管理6.1 本规程的实施、修订和废止应按照相关文件管理制度进行。
6.2 直流换流站的一次电气设备检修和试验记录应妥善保管，并根据管理要求和规定进行归档。
7. 附件本规程所需的相关附件应根据需要逐步完善和补充，并与规程一同使用。
以上为《直流输电系统直流换流站一次电气设备检修和试验规程》的内容概述，详细的操作步骤和注意事项应根据实际情况进行确切的编写和执行。
变电工程电气设备交接试验作业指导书编制：郭强审核：批准：发布日期：实施日期：第一节电力试验的作用与分类一、电力试验的作用电力系统包括众多的电气设备，有些电力设备的故障甚至会威胁到整个系统的安全供电。
电力生产的实践证明，对电力设备按规定开展检测试验工作，是防患于未然，保证电力系统安全、经济运行的重要措施之一。
所谓“预防性试验”由此得名。
对于新安装和大修后的电力设备进行试验，称为交接验收试验。
其目的是鉴定电力设备本身及安装和大修的质量。
交接验收试验和预防性试验的目的是一致的二、电力设备的分类（一）按照试验目的的不同分类1、交接试验电器设备通常是由专业的安装单位施工安装的，安装结束后，安装单位在正式移交给使用单位时，要对电气设备进行试验，这种试验称为电气设备的交接试验。
2、预防性试验预防性试验是一种针对已投入运行的电气设备而进行的试验。
它主要以预防为主，电气设备不论运行情况如何，经过一段的运行时间后，都要进行定期试验，通常结合电气设备的大小修进行。
电气设备预防性试验是判断设备能否继续投入运行、预防设备损坏及保证安全运行的重要措施。
3、其他电器设备试验其他电气设备试验是指电气设备损坏在修复过程中各环节的试验和设备改进研究性试验。
(二) 按照试验内容的不同分类1、特性参数试验特性参数试验通常是指对电气设备的电气和机械方面的某些特性进行测试，如线圈的极性、变压器的接线组标号、断路器的分合闸时间、合闸接触器以及合闸电磁铁线圈的最低动作电压等。
2、绝缘试验绝缘试验是指对电气设备绝缘状况进行检查、鉴定的试验。
据统计，在电力系统各种事故中，绝缘事故占主导地位，为保证电气设备的安全运行和使用寿命，必须对其进行绝缘试验。
第二节电力试验的总体要求与人员要求一、电力试验的总体要求凡电力设备均应根据1991年颁布的《电气装置安装工程电气设备交接试验标准》（GB50150-91）及电力部1996年颁布的《电力设备预防性试验规程》的要求进行交接试验。
交流输电系统直流换流站二次电气设备检修和试验规程1. 概述本文档旨在规范交流输电系统直流换流站二次电气设备的检修和试验流程，确保设备的正常运行和安全性。
2. 检修流程2.1 设备检查- 在进行检修前，检查设备是否断电。
- 检查设备的外观是否完好，并注意是否有明显损坏或异常。
- 检查设备的连接线路是否正常，是否有松动或接触不良的情况。
- 检查设备的绝缘状况，确保绝缘性能符合要求。
2.2 设备清洁- 清除设备表面的灰尘和污物，保持设备的良好外观。
- 使用专用清洁剂清洗设备，注意不要让水或清洁剂流入设备内部。
2.3 设备维修- 如发现设备有明显故障或损坏，应及时进行维修或更换。
- 维修设备时，应按照厂家提供的维修手册进行操作，并保证维修过程的安全性。
3. 试验规程3.1 试验前准备- 在进行试验前，确保设备已经检修完毕，符合正常工作要求。
- 针对设备的不同类型和功能，制定相应的试验计划和试验参数。
3.2 试验项目- 电气参数测试：包括电压、电流、功率因数等参数的测试。
- 运行状态测试：对设备进行正常运行和负载运行测试，确保设备能够满足要求的工作条件。
- 安全性测试：测试设备的漏电保护、绝缘性能等安全方面的指标。
3.3 试验记录与分析- 对试验过程中的数据进行记录，并进行适当的分析。
- 如发现试验结果存在异常或问题，及时进行调查和处理。
4. 总结本文档对交流输电系统直流换流站二次电气设备的检修和试验规程进行了规范和说明，需要严格遵守。
通过合理的检修和试验流程，能够保证设备的运行可靠性和工作安全性。
> Note: 请注意，此文档仅作为参考，具体的检修和试验规程应根据实际情况进行调整和制定。
目录前言Ⅱ1 范围 12 规范性引用文件 13 名词术语 14 总则 15 换流变压器 26 平波电抗器 57 晶闸管阀 68 直流电流互感器 69 直流电压分压器710 套管711 直流断路器812 直流隔离开关和接地开关1013 交、直流滤波器1014 载波装置及噪声滤波器1115 并联电容器组1116 空心电抗器1217 光电式电流互感器1218 氧化锌避雷器1219 绝缘油1320 接地极装置14前言本规程是国家电网公司的企业标准。
本规程是在参照GB50150—1991《电气安装工程电气设备交接试验标准》的基础上，结合直流工程的安装调试和运行维护经验制定的。
本规程对直流换流站高压直流电气设备交接试验的项目、要求及验收标准作了规定。
本规程主要起草单位：湖北省电力试验研究院、国家电网公司工程建设部。
本规程主要起草人：袁清云、金涛、王瑞珍、刘良军、高理迎、叶廷路等。
本规程由国家电网公司提出、归口并解释。
直流换流站高压直流电气设备交接试验规程1 范围本规程规定了直流换流站高压直流电气设备的交接试验项目、要求及验收标准。
本规程适用于±500kV换流站新安装的高压直流电气设备，它包括从换流变压器到直流场的所有高压电气设备，以及接地极装置、电容器组和交流滤波器。
2 规范性引用文件下列文件中的条款通过在本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励使用本规程的各方探讨使用这些文件的最新版本。
GB261—1983 石油产品闪点测定法GB/T507—2002 绝缘油击穿电压测定法GB510—1983 石油产品凝点测定法GB511—1988 石油产品和添加剂机械杂质测定法—2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB5654—1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB/T6541—1986 石油产品油对水界面张力测定法（圆环法）GB/T7252—2001 变压器油中溶解气体分析和判断导则GB/T7598—1987 运行中变压器油、汽轮机油水溶性酸测定法（比色法）GB/T7599—1987 运行中变压器油、汽轮机油酸值测定法（BTB法）GB50150—1991 电气装置安装工程电气设备交接试验标准GB/T13498—1992 高压直流输电术语3 名词术语GB/T13498—1992中确定的术语和定义适用于本规程。
直流换流站高压电气设备交接试验规程公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]直流换流站高压电气设备交接试验规程目录前言?Ⅱ1 范围12 规范性引用文件13 名词术语14 总则15 换流变压器26 平波电抗器57 晶闸管阀68 直流电流互感器69 直流电压分压器710 套管711 直流断路器812 直流隔离开关和接地开关1013 交、直流滤波器1014 载波装置及噪声滤波器1115 并联电容器组1116 空心电抗器1217 光电式电流互感器1218 氧化锌避雷器1219 绝缘油1320 接地极装置14前言本规程是国家电网公司的企业标准。
本规程是在参照GB50150—1991《电气安装工程电气设备交接试验标准》的基础上，结合直流工程的安装调试和运行维护经验制定的。
本规程对直流换流站高压直流电气设备交接试验的项目、要求及验收标准作了规定。
本规程主要起草单位：湖北省电力试验研究院、国家电网公司工程建设部。
本规程主要起草人：袁清云、金涛、王瑞珍、刘良军、高理迎、叶廷路等。
本规程由国家电网公司提出、归口并解释。
直流换流站高压直流电气设备交接试验规程1 范围本规程规定了直流换流站高压直流电气设备的交接试验项目、要求及验收标准。
本规程适用于±500kV换流站新安装的高压直流电气设备，它包括从换流变压器到直流场的所有高压电气设备，以及接地极装置、电容器组和交流滤波器。
2规范性引用文件下列文件中的条款通过在本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励使用本规程的各方探讨使用这些文件的最新版本。
GB261—1983石油产品闪点测定法GB/T507—2002绝缘油击穿电压测定法GB510—1983石油产品凝点测定法GB511—1988石油产品和添加剂机械杂质测定法—2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB5654—1985液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB/T6541—1986 石油产品油对水界面张力测定法（圆环法）GB/T7252—2001变压器油中溶解气体分析和判断导则GB/T7598—1987运行中变压器油、汽轮机油水溶性酸测定法（比色法）GB/T7599—1987运行中变压器油、汽轮机油酸值测定法（BTB法）GB50150—1991电气装置安装工程电气设备交接试验标准GB/T13498—1992高压直流输电术语3名词术语GB/T13498—1992中确定的术语和定义适用于本规程。
4总则进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。
同一试验标准的设备可以连在一起试验。
为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验，试验标准应采用连接的各种设备中的最低标准。
交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为60s。
当电气设备的额定电压与实际使用的系统标称电压不同时，应按设备额定电压或设备技术条件的规定进行试验。
油浸式换流变压器、平波电抗器的绝缘试验应在热油循环后静置一定时间，待气泡消除后方可进行。
静置时间按产品要求，当制造厂无规定时，一般须静置72h以上。
在进行与温度及湿度有关的各种试验时，应同时测量被试物温度和周围环境的温度及湿度。
绝缘试验应在良好天气且被试物温度及仪器周围环境温度不低于5℃、空气相对湿度不高于80％的条件下进行。
试验时，应注意环境温度的影响，对油浸式换流变压器、平波电抗器，应以上层油温作为测试温度。
本规程中使用的常温为10℃～40℃。
本规程中所列的绝缘电阻测量，应使用60s的绝缘电阻值；吸收比的测量应使用60s与15s绝缘电阻值的比值；极化指数应为600s与60s的绝缘电阻值的比值。
测量绝缘电阻时，采用绝缘电阻表的电压等级，在本规程未作特殊规定时，应按下列规定执行：——100V以下的电气设备或回路，采用250V绝缘电阻表；——100V～500V的电气设备或回路，采用500V绝缘电阻表；——500V～3000V的电气设备或回路，采用1000V绝缘电阻表；——3000Ｖ～10000V的电气设备或回路，采用2500V绝缘电阻表；——10000V及以上的电气设备或回路，采用2500V或5000V绝缘电阻表。
进行电气绝缘的测量和试验时，当只有个别项目达不到本规程的规定时，应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。
5换流变压器交接试验项目换流变压器的交接试验，应包括下列项目，具体要求见。
a）绕组连同套管的直流电阻测量；b）电压比检查；c）引出线的极性检查；d）绕组连同套管的绝缘电阻、吸收比或极化指数测量；测量；e）绕组连同套管的介质损耗因数tanf）绕组连同套管的直流泄漏电流测量；g）长时感应耐压及局部放电测量；h）铁芯及夹件的绝缘电阻测量；i）非纯瓷套管的试验；j）绝缘油试验；k）有载分接开关的检查和试验；l）额定电压下的冲击合闸试验；m）相位检查；n）噪声测量；o）箱壳表面温度分布测量；p）绕组频率响应特性测量；q）油箱密封试验。
注：交接时，还应提交换流变压器及非纯瓷套管的出厂试验记录。
试验要求及标准5.2.1 绕组连同套管的直流电阻测量测量绕组连同套管的直流电阻，应符合下列规定：——测量应在所有分接位置上进行；——各相测得值的相互差值应小于平均值的2％；——与同温度下产品出厂实测数值比较，变化不应大于2％；——当测量时的温度与产品出厂试验时的温度不同时，可按下式换算到同一温度进行比较：R2 = R1（T + t2）/（T + t1）（1）式中：t1——测量时的温度，℃；t2——产品出厂试验时的温度，℃；；R1——实测电阻值，；R2——换算到产品出厂试验温度时的电阻值，T——计算用常数，铜导线取235，铝导线取225。
电压比检查检查所有分接位置的电压比，与制造厂铭牌数据相比应无明显差别，且应符合电压比的规律；其电压比的允许误差在额定分接位置时为±％。
极性检查检查引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符。
绝缘电阻、吸收比或极化指数测量测量绕组连同套管的绝缘电阻、吸收比或极化指数，应符合下列规定：——绝缘电阻值不应低于产品出厂试验值的70％。
——当测量时的温度与产品出厂试验时的温度不同时，可按下式换算到同一温度进行比较：R2 = R1× （2）式中：t1——测量时的温度，℃；t2——产品出厂试验时的温度，℃；；R1——实测绝缘电阻值，。
R2——换算到产品出厂试验温度时的绝缘电阻值，——吸收比、极化指数与产品出厂值相比应无明显差别。
——在常温下，吸收比一般不小于，或者极化指数一般不小于。
测量绕组连同套管的介质损耗因数tan，应符合下列规定：测量绕组连同套管的介质损耗因数tan值不应大于产品出厂试验值的130％；——测得的tan——当测量时的温度与产品出厂试验时的温度不同时，可按下式换算到同一温度进行比较：2tan 1×= tan （3）式中：t1——测量时的温度，℃；t2——产品出厂试验时的温度，℃；tanδ1——实测介质损耗因数；tanδ2——换算到产品出厂试验温度时的介质损耗因数。
绕组连同套管的直流泄漏电流测量试验电压标准应符合表1的规定。
当施加试验电压达60s时，在高压端读取泄漏电流。
泄漏电流值与出厂试验值比较应无明显变化。
表1直流泄漏试验电压标准绕组额定电压kV63～330?500试验电压kV4060注：分级绝缘变压器仍按被试绕组电压等级的标准。
长时感应耐压及局部放电测量换流变压器新安装后，应进行绕组连同套管的长时感应耐压及局部放电测量。
试验应符合下列规定：——试验电压值及施加试验电压的时间顺序按—2003规定进行；——局部放电量符合下述规定或产品技术条件的规定：测量电压在3下，时间为60min，视在放电量应不大于300pC，或测量电压在3下，时间为60min，视在放电量应不大于500pC，而且在整个测量过程中，放电量应无增长趋势；——测量电压的选择，按合同规定。
注：Um为设备的最高运行电压有效值。
铁芯及夹件的绝缘电阻测量测量铁芯及夹件的绝缘电阻，应符合下列规定：——采用2500V绝缘电阻表测量，持续时间为60s，应无闪络及击穿现象；——绝缘电阻值与出厂试验值比较，无明显降低。
非纯瓷套管的试验非纯瓷套管的试验，应按第10章“套管”的规定进行。
绝缘油试验绝缘油试验，应符合下列规定：a）绝缘油试验类别应符合本规程中表3的规定；试验项目及标准应符合本规程中表2的规定。
b）油中溶解气体的色谱分析，应符合下列规定：在升压或冲击合闸前、冲击合闸后4h、热运行试验后，以及额定电压下运行24h后，各进行一次变压器本体油箱中绝缘油的油中溶解气体的色谱分析。
氢气、乙炔、总烃含量应符合GB/T7252—2001的规定，且无明显增长。
c）油中含水量，不应大于10mg/L。
d）油中含气量的测量，应在绝缘试验或第一次升压前取样测量，其值不应大于1％。
m的颗粒数不应多于2000个。
e）油中颗粒数检测，100mL油中大于2有载分接开关的检查和试验有载分接开关的检查和试验，应符合下列规定：——变压器不带电，在100％额定操作电压下操作10个循环，在全部切换过程中，应无开路现象，电气和机械限位动作正确且符合产品要求；在85％额定操作电压下操作1个循环，在全过程的切换中应可靠动作。
——变压器带电，在额定空载电压下操作1个循环，按产品技术条件的规定检查分接开关的调压情况及电压变化范围和规律，与产品出厂数据相比，应无明显差别。
——绝缘油注入切换开关油箱前，其电气强度应符合本规程表2的规定。
冲击合闸试验在额定电压下对变压器进行冲击合闸，应进行5次，每次间隔5min，无异常现象；冲击合闸应在变压器网侧进行。
相位检查检查变压器的相位，必须与电网相位一致。
噪声测量必要时进行。
应在额定电压及额定频率下进行，各相间相互比较，判断有无异常。
油箱表面温度分布测量必要时进行。
应在额定运行条件下测量，局部热点温升不应超过80K或符合产品技术条件规定。
绕组频率响应特性测量变压器新安装后，应进行绕组的频率响应特性测量。
油箱密封试验变压器组件安装完毕后，在储油柜油面上施加压力，维持时间不少于12h，应无渗漏油现象。
6平波电抗器试验项目平波电抗器的交接试验，应包括下列项目，具体要求见。
a）绕组连同套管的直流电阻测量；b）电感测量；c）绕组连同套管的绝缘电阻、吸收比或极化指数测量；测量；d）绕组连同套管的介质损耗因数tane）绕组连同套管的直流泄漏电流测量；f）铁芯及夹件的绝缘电阻测量；g）绝缘油试验；h）非纯瓷套管的试验；i）噪声测量；j）箱壳的振动测量；k）表面温度分布测量；l）油箱密封试验。
