35kV及以下电气设备交接试验要求

一、试验细则1目的用于电力变压器交接试验。

2范围电压等级为35kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电气装置安装工程电气设备交接试验标准》 GB50150—914.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1制定试验技术方案，进行技术交底。

5.3.2布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组连同套管的直流电阻 1)测量应在各分接头所有位置上进行；2)对1600kVA 及以下三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%；三相电阻不平衡率计算：3)直阻测量方法a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

电气设备交接试验标准一、引言。

电气设备交接试验是在电气设备安装完毕后，进行的一项重要的试验工作。

其目的是验证设备的安装质量和性能，确保设备能够正常运行，达到预期的使用效果。

本文将介绍电气设备交接试验的标准要求和相关注意事项，以便工程人员在进行试验时能够按照标准要求进行操作，确保试验结果的准确性和可靠性。

二、试验前的准备工作。

1. 确定试验方案。

在进行电气设备交接试验前，需要制定详细的试验方案，包括试验内容、试验方法、试验仪器设备、试验人员等。

试验方案应该与设备的安装和使用要求相符，确保试验能够全面、准确地检验设备的性能和安全性。

2. 准备试验仪器设备。

在进行电气设备交接试验时，需要准备相应的试验仪器设备，包括电压表、电流表、绝缘电阻测试仪、接地测试仪等。

这些仪器设备应该经过校准和检定，确保其测量结果的准确性和可靠性。

3. 确保试验环境安全。

在进行电气设备交接试验时，需要确保试验环境的安全性，包括电气设备周围的环境清洁、通风良好、无易燃易爆物品等。

同时，需要对试验人员进行安全培训，确保其能够正确使用试验仪器设备，避免发生安全事故。

三、试验内容及标准要求。

1. 电气设备的接地电阻测试。

在进行电气设备交接试验时，需要对设备的接地电阻进行测试。

根据《电气设备安装工程验收规范》，设备的接地电阻应该符合相关标准要求，一般要求接地电阻不应大于4Ω。

在进行测试时，应该使用专业的接地测试仪进行测试，并记录测试结果。

2. 电气设备的绝缘电阻测试。

在进行电气设备交接试验时，需要对设备的绝缘电阻进行测试。

根据《电气设备安装工程验收规范》，设备的绝缘电阻应该符合相关标准要求，一般要求绝缘电阻不应小于2MΩ。

在进行测试时，应该使用专业的绝缘电阻测试仪进行测试，并记录测试结果。

3. 电气设备的耐压测试。

在进行电气设备交接试验时，需要对设备的耐压性能进行测试。

根据《电气设备安装工程验收规范》，设备的耐压性能应该符合相关标准要求，一般要求设备在一定的电压下能够正常运行，不发生击穿、放电等现象。

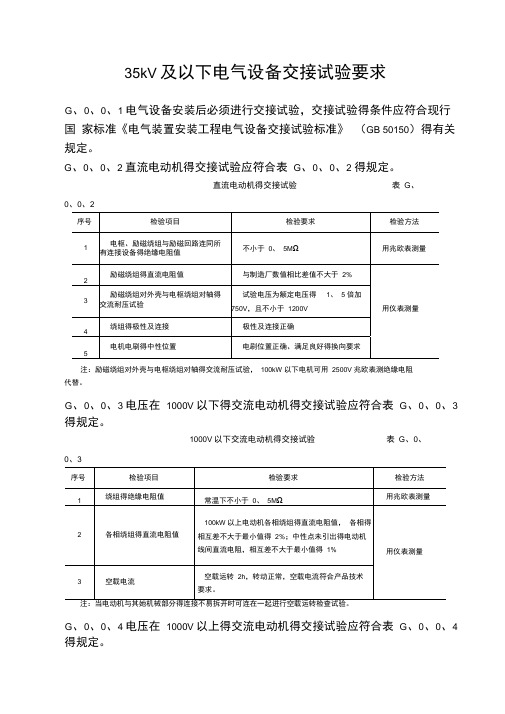

35kV及以下电气设备交接试验要求G、0、0、1 电气设备安装后必须进行交接试验，交接试验得条件应符合现行国家标准《电气装置安装工程电气设备交接试验标准》（GB 50150）得有关规定。

G、0、0、2 直流电动机得交接试验应符合表G、0、0、2 得规定。

直流电动机得交接试验表G、0、0、2注：励磁绕组对外壳与电枢绕组对轴得交流耐压试验，100kW 以下电机可用2500V 兆欧表测绝缘电阻代替。

G、0、0、3 电压在1000V 以下得交流电动机得交接试验应符合表G、0、0、3 得规定。

1000V以下交流电动机得交接试验表G、0、0、3G、0、0、4 电压在1000V 以上得交流电动机得交接试验应符合表G、0、0、4 得规定。

1000V以上交流电动机得交接试验表G、0、0、4G 0、0、4②表中序号为2、3、 4 得试验项目可根据现场情况选做。

G、0、0、5 电力变压器得交接试验应符合表G、0、0、5 得规定。

电力变压器得交接试验表G、0、0、5G、0、0、5保护得干式变压器可冲击 3 次；发电机变压器组中间连接无操作断开点得变压器，可不进行冲击合闸试验；②当试验时温度与产品出厂试验温度不符时，应按现行国家标准《电气装置安装工程电气设备交接试验标准》（GB 50150）得有关规定，将测量值换算到同一温度得数值，再进行比较；③表序号9 中得变压器绝缘油得试验可根据厂家说明书选做。

G、0、0、6 互感器得交接试验应符合表G、0、0、6 得规定。

互感器得交接试验表G、0、0、62G、0、0、7 少油断路器得交接试验应符合表G、0、0、7 得规定。

少油断路器得交接试验表G、0、0、G、0、0、8 真空断路器得交接试验应符合表G、0、0、8 得规定。

真空断路器得交接试验表G、0、0、8续表G、0、0、8G、0、0、9 六氟化硫封闭式组合电器得交接试验应符合表G、0、0、9 得规定。

六氟化硫封闭式组合电器得交接试验表G、0、0、9序号检验项目检验要求检验方法注：序号 4 中得元件包括断路器、隔离开关、负荷开关、接地开关、避雷器、互感器、套管、母线等，这些元件无法分开试验得可不单独进行试验。

35kV及以下电气设备交接试验要求电气设备安装后必须进行交接试验，交接试验的条件应符合现行国家标准《电气装置安装工程电气设备交接试验标准》（GB 50150）的有关规定。

直流电动机的交接试验应符合表的规定。

直流电动机的交接试验表注：励磁绕组对外壳和电枢绕组对轴的交流耐压试验，100kW以下电机可用2500V兆欧表测绝缘电阻代替。

电压在1000V以下的交流电动机的交接试验应符合表的规定。

1000V以下交流电动机的交接试验表注：当电动机与其他机械部分的连接不易拆开时可连在一起进行空载运转检查试验。

电压在1000V以上的交流电动机的交接试验应符合表的规定。

1000V以上交流电动机的交接试验表注：①当电动机与其他机械部分的连接不易拆开时可连在一起进行空载运转检查试验；②表中序号为2、3、4的试验项目可根据现场情况选做。

电力变压器的交接试验应符合表的规定。

电力变压器的交接试验表注：①冲击合闸宜在高压侧进行；中性点接地的电力系统试验时变压器中性点必须接地；无电流差动保护的干式变压器可冲击3次；发电机变压器组中间连接无操作断开点的变压器，可不进行冲击合闸试验；②当试验时温度与产品出厂试验温度不符时，应按现行国家标准《电气装置安装工程电气设备交接试验标准》（GB 50150）的有关规定，将测量值换算到同一温度的数值，再进行比较；③表序号9中的变压器绝缘油的试验可根据厂家说明书选做。

互感器的交接试验应符合表的规定。

互感器的交接试验表注：序号2中括号内的数据为全绝缘结构电压互感器的匝间电压。

少油断路器的交接试验应符合表的规定。

少油断路器的交接试验表真空断路器的交接试验应符合表的规定。

真空断路器的交接试验表续表六氟化硫封闭式组合电器的交接试验应符合表的规定。

六氟化硫封闭式组合电器的交接试验表注：序号4中的元件包括断路器、隔离开关、负荷开关、接地开关、避雷器、互感器、套管、母线等，这些元件无法分开试验的可不单独进行试验。

电气设备交接和预防性试验标准1. 引言本文档旨在规范电气设备的交接和预防性试验操作流程，保障电气设备的正常运行和安全性。

交接和预防性试验是电气设备运行管理的重要环节，通过交接和试验能够及时发现设备存在的问题，及时采取措施进行维修和修理，保证设备的可靠性和稳定性。

2. 交接操作流程2.1 交接前准备在进行电气设备交接前，需进行以下准备工作：•确定设备交接的时间和地点；•确定交接人员的身份和职责；•准备相关文档，包括设备清单、设备档案、设备维修记录等。

2.2 交接操作步骤电气设备交接主要包括以下步骤：1.互相确认身份和职责，交接人员之间应进行有效的沟通和了解；2.核对设备清单和档案，确保设备的数量和相关资料准确无误；3.检查设备的外观和完整性，如有损坏或缺失应及时记录；4.交接人员应互相讨论和了解关键设备的运行状况和特殊注意事项；5.确认交接是否完成，如有未完成的事项应在交接记录中说明。

2.3 交接记录进行电气设备交接时，应编写详细的交接记录，包括以下内容：•交接时间和地点；•交接人员的姓名和职责；•设备清单及档案的核对结果；•设备外观和完整性的检查结果；•关键设备的运行状况和特殊注意事项。

3. 预防性试验标准3.1 试验内容预防性试验是为了检测电气设备的性能和运行状况，发现潜在的问题并及时采取措施进行修复。

试验内容应根据不同设备的特点和要求进行确定，主要包括以下方面：•电气连线的检查和测试；•电气设备的绝缘阻抗测试；•电气设备的电流和电压波动测试；•电气设备的开关操作测试。

3.2 试验周期和标准预防性试验应根据设备的特点和运行环境确定试验周期，一般建议每年进行一次试验。

试验的标准应根据国家或行业相关标准进行制定，确保试验的准确性和可靠性。

4. 结论电气设备交接和预防性试验是电气设备运行管理中重要的环节，通过规范的交接操作和预防性试验能够及时发现设备的问题，保证设备的可靠性和安全性。

在实际操作中，应按照本文档的要求进行操作，并适时更新和修订，以适应实际应用的需求。

35kV及以下配电设备的安装及交接试验1. 引言1.1 35kV及以下配电设备的安装及交接试验35kV及以下配电设备的安装及交接试验是电力系统建设中至关重要的环节之一。

配电设备的正确安装和交接试验的准确进行，直接关系到电力系统的安全运行和供电质量。

在配电设备安装过程中，需要进行充分的准备工作，包括确定安装位置、清理施工场地、准备所需设备和材料等。

安装步骤包括设备吊装、接线连接、接地、调试等环节，每个步骤都需要认真细致地操作。

安装后需要进行检查和测试，确保设备安装符合要求，不存在任何安全隐患。

交接试验是确认设备安装完成并正常运行的重要环节，流程需严格执行，注意事项包括安全防护、操作规范等。

35kV及以下配电设备的安装及交接试验的重要性不言而喻，影响电力系统的运行稳定性和安全性。

为提高配电设备安装质量，建议加强施工监管，提升工作人员技术水平，加强安全意识培训。

为保障配电设备运行稳定，需建立定期检查和维护机制，及时处理设备故障，确保系统正常运行。

的顺利进行，对于电力系统的正常运行和供电质量具有重要意义。

2. 正文2.1 安装前的准备工作安装前的准备工作是确保配电设备安装顺利进行的关键环节。

在进行安装前，需要进行以下准备工作：1.项目准备：确定安装位置和方向，对相关设备进行清点，确保所有零部件齐全。

2.安全准备：确保施工现场符合安全标准，安装人员需穿戴必要的防护用具。

3.施工计划：制定具体的施工计划，包括工期、人员分工、材料准备等细节。

4.施工方案：根据实际情况设计施工方案，考虑到配电设备的大小、重量、安装方式等因素。

5.设备检查：对配电设备进行检查，确保设备完好无损，没有明显的缺陷或损坏。

6.材料准备：准备好所有安装所需的材料和工具，保证施工顺利进行。

7.人员培训：对参与安装工作的人员进行培训，确保他们具备足够的技术和操作经验。

8.临时用电：安排临时用电，保证施工期间的电力供应。

通过充分的准备工作，可以有效地提高配电设备安装的效率和质量，确保安装过程顺利进行，为后续的检查和测试工作打下良好的基础。

中华人民共和国国家标准电气装置安装工程UCDGB50150-91电气设备交接试验标准中华人民共和国建设部发布1992-07-01施行第一章总则第1.0.1条为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，特制订本标准。

第1.0.2条本标准适用于500kV及以下新安装电气设备的交接试验。

本标准不适用于安装在煤矿井下或其它有爆炸危险场所的电气设备。

第1.0.3条断电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。

第1.0.4条电气设备应按照本标准进行耐压试验，但对110kV及以上的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。

交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为1min。

耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按电缆额定电压计算。

非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。

进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。

同一试验标准的设备可以连在一起试验。

为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。

试验标准应采用连接的各种设备中的最低标准。

油浸式变压器、电抗器及消弧线圈的绝缘试验应在充满合格油静置一定时间，待气泡消除后方可进行。

静置时间按产品要求，当制造厂无规定时，对电压等级为500kV 的，须静置72h以上；220～330kV的为48h以上；110kV及以下的为24h以上。

第1.0.5条进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。

第1.0.6条当电气设备的额定电压与实际使用的额定工作电压不同时，应按下列规定确定试验电压的标准：一、采用额定电压较高的电气设备在于加强绝缘时，应按照设备的额定电压的试验标准进行；二、采用较高电压等级的电气设备在于满足产品通用性及机械强度的要求时，可以按照设备实际使用的额定工作电压的试验标准进行；三、采用较高电压等级的电气设备在于满足高海拔地区要求时，应在安装地点按实际使用的额定工作电压的试验标准进行。

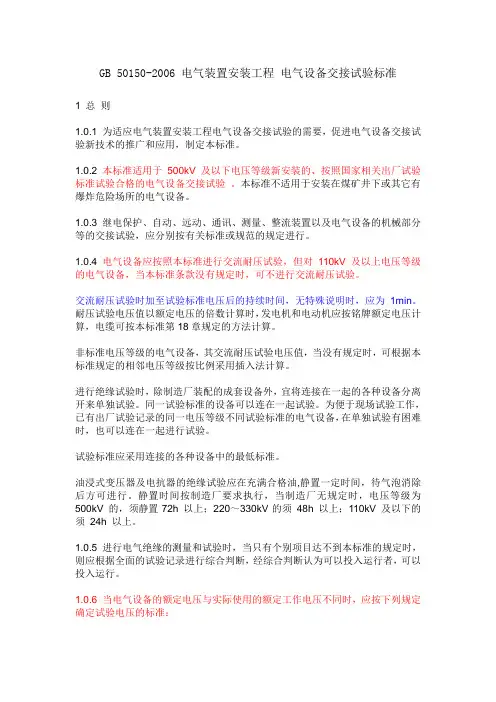

GB 50150-2006 电气装置安装工程电气设备交接试验标准1 总则1.0.1 为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，制定本标准。

1.0.2 本标准适用于500kV 及以下电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验。

本标准不适用于安装在煤矿井下或其它有爆炸危险场所的电气设备。

1.0.3 继电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。

1.0.4 电气设备应按照本标准进行交流耐压试验，但对110kV 及以上电压等级的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。

交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为1min。

耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按本标准第18章规定的方法计算。

非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。

进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。

同一试验标准的设备可以连在一起试验。

为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。

试验标准应采用连接的各种设备中的最低标准。

油浸式变压器及电抗器的绝缘试验应在充满合格油,静置一定时间，待气泡消除后方可进行。

静置时间按制造厂要求执行，当制造厂无规定时，电压等级为500kV 的，须静置72h 以上；220～330kV的须48h 以上；110kV 及以下的须24h 以上。

1.0.5 进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。

1.0.6 当电气设备的额定电压与实际使用的额定工作电压不同时，应按下列规定确定试验电压的标准：1 采用额定电压较高的电气设备在于加强绝缘时，应按照设备的额定电压的试验标准进行；2 采用较高电压等级的电气设备在于满足产品通用性及机械强度的要求时，可以按照设备实际使用的额定工作电压的试验标准进行；3 采用较高电压等级的电气设备在于满足高海拔地区要求时，应在安装地点按实际使用的额定工作电压的试验标准进行。

电气设备交接试验标准一、引言。

电气设备交接试验是指在电气设备交接时进行的一系列测试和检查，旨在保证设备的正常运行和安全使用。

本标准旨在规范电气设备交接试验的程序和要求，以确保交接过程中的顺利进行，并最大程度地减少潜在的安全隐患。

二、适用范围。

本标准适用于各类电气设备的交接试验，包括但不限于变压器、开关设备、电缆等。

三、交接试验内容。

1. 设备基本信息确认。

在进行交接试验前，首先需要对交接的电气设备进行基本信息确认，包括设备型号、规格、生产厂家、出厂日期等信息的核对。

2. 设备外观检查。

对交接的电气设备外观进行检查，确认设备外壳是否完整，有无损坏、变形、漏油等情况。

3. 电气连接检查。

对设备的电气连接进行检查，包括接地线、接地电阻、接地极性等，确保连接牢固可靠。

4. 绝缘电阻测试。

对设备的绝缘电阻进行测试，确保绝缘电阻值符合要求，以保证设备的安全可靠性。

5. 功能试验。

对设备的各项功能进行试验，包括但不限于开关操作、保护动作、电流电压检测等，以验证设备的正常运行。

6. 安全保护装置检查。

对设备的安全保护装置进行检查，确保各项安全保护装置的正常运行。

7. 记录与报告。

对交接试验的各项结果进行记录，并形成交接试验报告，包括设备基本信息、检查结果、存在的问题及处理意见等内容。

四、交接试验程序。

1. 交接前准备。

在进行交接试验前，需要做好充分的准备工作，包括确定试验人员、准备试验仪器设备、核对试验标准等。

2. 试验过程。

按照交接试验内容的要求，进行设备的逐项检查和试验，确保每一项内容都得到充分的验证和确认。

3. 问题处理。

若在试验过程中发现设备存在问题，需要及时记录并提出处理意见，确保问题得到及时解决。

4. 试验报告。

根据试验结果，形成交接试验报告，并由相关责任人签字确认。

五、交接试验要求。

1. 试验人员应具备相关的电气设备知识和试验经验，确保试验的准确性和可靠性。

2. 试验过程中应严格按照标准要求进行，不得随意更改试验内容和程序。

中华人民共和国国家标准电气装置安装工程UCDGB50150-91电气设备交接试验标准中华人民共和国建设部发布1992-07-01施行第一章总则第1.0.1条为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，特制订本标准。

第1.0.2条本标准适用于500kV及以下新安装电气设备的交接试验。

本标准不适用于安装在煤矿井下或其它有爆炸危险场所的电气设备。

第1.0.3条断电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。

第1.0.4条电气设备应按照本标准进行耐压试验，但对110kV及以上的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。

交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为1min。

耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按电缆额定电压计算。

非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。

进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。

同一试验标准的设备可以连在一起试验。

为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。

试验标准应采用连接的各种设备中的最低标准。

油浸式变压器、电抗器及消弧线圈的绝缘试验应在充满合格油静置一定时间，待气泡消除后方可进行。

静置时间按产品要求，当制造厂无规定时，对电压等级为500kV 的，须静置72h以上；220～330kV的为48h以上；110kV及以下的为24h以上。

第1.0.5条进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。

第1.0.6条当电气设备的额定电压与实际使用的额定工作电压不同时，应按下列规定确定试验电压的标准：一、采用额定电压较高的电气设备在于加强绝缘时，应按照设备的额定电压的试验标准进行；二、采用较高电压等级的电气设备在于满足产品通用性及机械强度的要求时，可以按照设备实际使用的额定工作电压的试验标准进行；三、采用较高电压等级的电气设备在于满足高海拔地区要求时，应在安装地点按实际使用的额定工作电压的试验标准进行。
