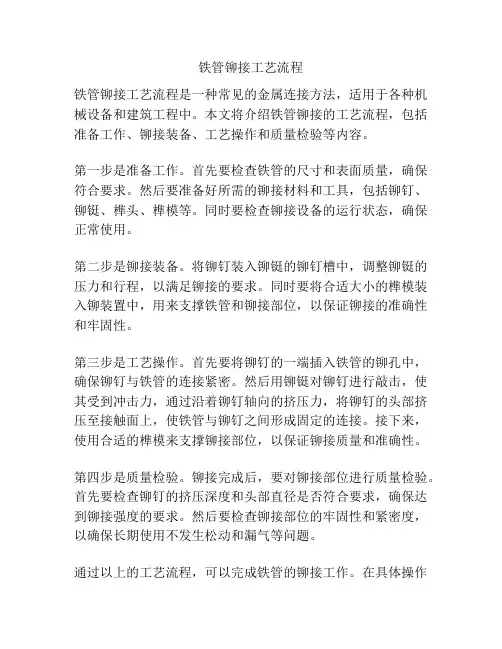

铁管铆接工艺流程铁管铆接工艺流程是一种常见的金属连接方法，适用于各种机械设备和建筑工程中。
本文将介绍铁管铆接的工艺流程，包括准备工作、铆接装备、工艺操作和质量检验等内容。
第一步是准备工作。
首先要检查铁管的尺寸和表面质量，确保符合要求。
然后要准备好所需的铆接材料和工具，包括铆钉、铆铤、榫头、榫模等。
同时要检查铆接设备的运行状态，确保正常使用。
第二步是铆接装备。
将铆钉装入铆铤的铆钉槽中，调整铆铤的压力和行程，以满足铆接的要求。
同时要将合适大小的榫模装入铆装置中，用来支撑铁管和铆接部位，以保证铆接的准确性和牢固性。
第三步是工艺操作。
首先要将铆钉的一端插入铁管的铆孔中，确保铆钉与铁管的连接紧密。
然后用铆铤对铆钉进行敲击，使其受到冲击力，通过沿着铆钉轴向的挤压力，将铆钉的头部挤压至接触面上，使铁管与铆钉之间形成固定的连接。
接下来，使用合适的榫模来支撑铆接部位，以保证铆接质量和准确性。
第四步是质量检验。
铆接完成后，要对铆接部位进行质量检验。
首先要检查铆钉的挤压深度和头部直径是否符合要求，确保达到铆接强度的要求。
然后要检查铆接部位的牢固性和紧密度，以确保长期使用不发生松动和漏气等问题。
通过以上的工艺流程，可以完成铁管的铆接工作。
在具体操作中，要注意操作规范和安全措施，避免发生人员伤害和质量问题。
同时要根据具体情况和要求，选择合适的铆接设备和材料，以保证铆接质量和效率。
最后，要进行相关的文件记录和质量追溯，以备后续的检验和维护使用。
总结一下，铁管铆接工艺流程是一种常见的金属连接方法，具有广泛的应用领域。
在具体操作中，要进行准备工作、选择合适的铆接设备和材料、进行规范的操作和质量检验。
通过严格的操作和质量控制，可以实现铁管的牢固连接和良好的使用效果。

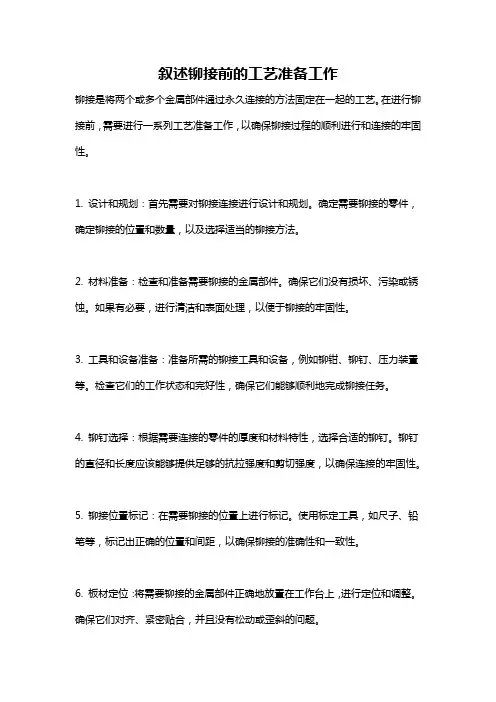

叙述铆接前的工艺准备工作
铆接是将两个或多个金属部件通过永久连接的方法固定在一起的工艺。
在进行铆接前，需要进行一系列工艺准备工作，以确保铆接过程的顺利进行和连接的牢固性。
1. 设计和规划：首先需要对铆接连接进行设计和规划。
确定需要铆接的零件，确定铆接的位置和数量，以及选择适当的铆接方法。
2. 材料准备：检查和准备需要铆接的金属部件。
确保它们没有损坏、污染或锈蚀。
如果有必要，进行清洁和表面处理，以便于铆接的牢固性。
3. 工具和设备准备：准备所需的铆接工具和设备，例如铆钳、铆钉、压力装置等。
检查它们的工作状态和完好性，确保它们能够顺利地完成铆接任务。
4. 铆钉选择：根据需要连接的零件的厚度和材料特性，选择合适的铆钉。
铆钉的直径和长度应该能够提供足够的抗拉强度和剪切强度，以确保连接的牢固性。
5. 铆接位置标记：在需要铆接的位置上进行标记。
使用标定工具，如尺子、铅笔等，标记出正确的位置和间距，以确保铆接的准确性和一致性。
6. 板材定位：将需要铆接的金属部件正确地放置在工作台上，进行定位和调整。
确保它们对齐、紧密贴合，并且没有松动或歪斜的问题。
7. 铆接工艺参数设置：根据所选择的铆接方法和具体要求，设置适当的铆接工艺参数，如压力、时间、温度等。
这些参数将直接影响到铆接的质量和牢固性。
通过以上工艺准备工作的准备，可以确保在铆接过程中材料的质量和牢固性，最大限度地提高铆接的效率和成功率。
铆接的工艺过程铆接是一种常用的连接工艺，通过将铆钉固定在两个或多个工件上，使它们紧密连接在一起。
铆接具有结构牢固、耐腐蚀、耐高温等优点，在航空、汽车、建筑等领域得到广泛应用。
下面将详细介绍铆接的工艺过程。
一、准备工作铆接前需要做好一系列准备工作。
首先，需要选择合适的铆钉和铆钳。
铆钉的选取应根据工件的材料、厚度和要求来确定，铆钳的选取应根据铆钉的规格和使用环境来选择。
其次，需要对要铆接的工件进行表面处理，确保表面光洁、无油污和锈蚀。
最后，要准备好其他辅助工具，如钻孔机、打磨机等。
二、钻孔在进行铆接前，需要对工件进行钻孔。
钻孔的位置和直径应根据铆钉的要求来确定。
在钻孔时，要注意保持钻孔的垂直度和孔底的平整度。
钻孔完成后，需要用打磨机对孔口进行打磨，以去除毛刺和锈蚀，确保铆钉的插入顺畅。
三、铆钉插入在进行铆钉插入之前，需要将铆钉的一端放入铆钳的钳口中。
然后，将另一端插入钻孔中，使其与工件紧密贴合。
在插入的过程中，要保持一定的插入速度和力度，避免过快或过慢。
四、铆钉固定铆钉插入完成后，需要进行铆钉的固定。
这一步骤通常需要使用铆钳来完成。
铆钳一般分为手动铆钳和气动铆钳两种。
在使用铆钳时，需要将铆钳的两头放在铆钉的两侧，然后用力将其压紧。
在压紧的过程中，要保持均匀的力度，以确保铆钉与工件的接触面紧密贴合。
五、检查和调整铆接完成后，需要进行检查和调整。
首先，要检查铆钉的固定情况，确保其与工件的接触面完全贴合。
其次，要检查铆接点的牢固程度，确保铆接点没有明显的松动和变形。
如果发现问题，需要及时调整或更换铆钉。
六、清理和保养铆接完成后，需要对工具和工作区进行清理和保养。
首先，要清理铆钉和铆钳上的油污和碎屑，以保证其正常使用。
其次，要清理工作区的杂物和垃圾，以保持工作环境的整洁。
最后，要对铆钳和其他工具进行保养，如润滑和定期检修，以延长其使用寿命。
铆接的工艺过程可以简单总结为准备工作、钻孔、铆钉插入、铆钉固定、检查和调整、清理和保养等步骤。

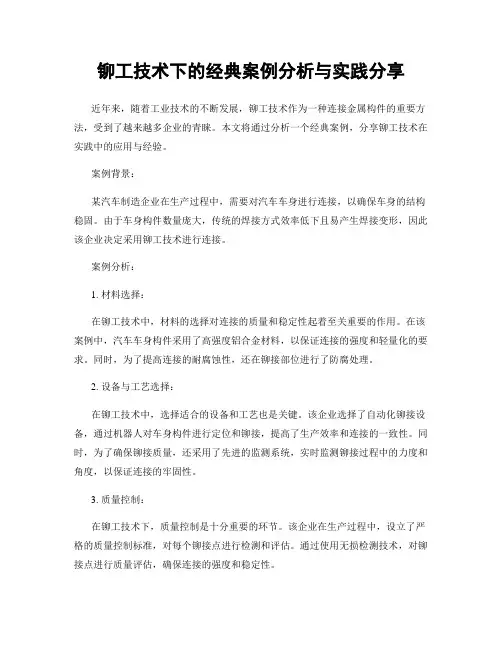

铆工技术下的经典案例分析与实践分享近年来，随着工业技术的不断发展，铆工技术作为一种连接金属构件的重要方法，受到了越来越多企业的青睐。
本文将通过分析一个经典案例，分享铆工技术在实践中的应用与经验。
案例背景：某汽车制造企业在生产过程中，需要对汽车车身进行连接，以确保车身的结构稳固。
由于车身构件数量庞大，传统的焊接方式效率低下且易产生焊接变形，因此该企业决定采用铆工技术进行连接。
案例分析：1. 材料选择：在铆工技术中，材料的选择对连接的质量和稳定性起着至关重要的作用。
在该案例中，汽车车身构件采用了高强度铝合金材料，以保证连接的强度和轻量化的要求。
同时，为了提高连接的耐腐蚀性，还在铆接部位进行了防腐处理。
2. 设备与工艺选择：在铆工技术中，选择适合的设备和工艺也是关键。
该企业选择了自动化铆接设备，通过机器人对车身构件进行定位和铆接，提高了生产效率和连接的一致性。
同时，为了确保铆接质量，还采用了先进的监测系统，实时监测铆接过程中的力度和角度，以保证连接的牢固性。
3. 质量控制：在铆工技术下，质量控制是十分重要的环节。
该企业在生产过程中，设立了严格的质量控制标准，对每个铆接点进行检测和评估。
通过使用无损检测技术，对铆接点进行质量评估，确保连接的强度和稳定性。
4. 故障分析与改进：在实践中，铆工技术也会面临各种故障和问题。
在该案例中，企业发现部分铆接点出现了松动现象，导致车身结构不稳定。
经过分析，发现是由于材料膨胀系数不一致，导致连接点的紧固力不均匀。
为了解决这一问题，该企业调整了铆接工艺，增加了连接点的数量，并对材料进行了优化选择，最终成功解决了问题。
实践分享：基于以上案例的分析，我们可以得出一些实践经验和分享：1. 材料选择要与连接要求相匹配，确保连接的强度和耐腐蚀性。
2. 设备和工艺的选择要科学合理，提高生产效率和连接的一致性。
3. 建立严格的质量控制标准，对每个铆接点进行检测和评估，确保连接的质量和稳定性。
铆接工艺的基本知识铆接是一种常见的连接工艺，通过将铆钉或铆帽固定在工件上，使得工件之间形成稳固的连接。
铆接工艺被广泛应用于航空航天、汽车、船舶、机械制造等领域，具有连接可靠、承载能力高、结构强度好等优点。
下面将介绍铆接工艺的基本知识。
一、铆接原理铆接的基本原理是通过应用一定的压力，使铆钉或铆帽从一侧进入工件的孔中，然后在另一侧形成头部，从而实现工件的连接。
在铆接过程中，铆钉或铆帽会扩展并填充孔洞，形成一个稳固的连接。
二、铆接材料铆接材料通常是由铝合金、钛合金、不锈钢等金属材料制成的。
这些材料具有良好的机械性能和耐腐蚀性能，适用于各种环境和工况。
三、铆接类型铆接可分为实心铆接和空心铆接两种类型。
实心铆接是指铆钉的中心部分为实心，适用于对连接强度要求较高的场合。
实心铆接通常采用铆钉直径小于孔径的原则，通过沿孔内壁的压力形成铆头，从而完成连接。
空心铆接是指铆钉的中心部分为空心，适用于对重量要求较轻的场合。
空心铆接通过铆钉中空部分的变形来形成铆头，从而实现连接。
四、铆接工具铆接工具是进行铆接的必备设备，常见的铆接工具有手动铆钉枪、气动铆钉枪、液压铆钉枪等。
这些工具能提供足够的压力和动力，使铆钉或铆帽能够正确地进入工件孔中，并形成稳固的连接。
五、铆接过程铆接的基本过程包括准备工作、孔洞加工、铆接装配和检验等步骤。
在准备工作中，需要选择合适的铆接材料和工具，并对工件进行清洁和表面处理。
孔洞加工是制造工件孔洞的过程，需要根据铆接材料和工件的要求选择合适的加工方式，如钻孔、冲孔等。
铆接装配是将铆钉或铆帽通过铆接工具按照一定的顺序和力度固定在工件上。
在此过程中，需要注意保持工件的对齐和平衡，确保铆接质量。
检验是铆接后的重要环节，通过对铆接连接进行质量检测，如检查铆接头的外观、尺寸、强度等，以确保连接的可靠性和符合要求。
六、铆接优缺点铆接工艺具有许多优点，如连接可靠、承载能力高、结构强度好等。
此外，铆接还具有抗振动、抗腐蚀、易于自动化等特点，适用于各种工况和环境要求。
旋铆工艺管理冷碾铆接法就是利用铆杆对铆钉局部加压，并绕中心连续摆动直到铆钉成形的铆接方法。
按照这种铆接法的冷碾轨迹，可将其分为摆碾铆接法和径向铆接法。
径向铆接机铆头运动轨迹是梅花状的，铆头每次都通过铆钉中心点，即铆头不仅在圆周方向有运动，而且沿径向也在摆动碾压，铆接原理如图摆碾铆接法铆头仅沿着圆周方向摆动碾压，铆接原理如图摆碾铆接原理图管理步骤一、设备要求1.铆接设备组成包括：铆接机、减压阀、空滤、气动油注油器、节流阀、电磁阀，控制面板2.铆接机选型：铆接机最大铆接直径应大于产品的铆接后的铆钉直径，铆机工作气压应为0.4-0.6MPa，铆接时间一般在2-4S3.铆接机应有高度测量装置，一般用位移传感器机构检测，并能在控制面板上显示铆接的高度。
我公司目前使用的是检测铆接机头向下铆接行程。
4.铆接机需带有微调螺套，用来调节铆接机头的高度，且螺套上需有刻度及螺套紧固螺栓,防止松动5.铆头要求：铆头需要热处理，材料最好使用SKD11,硬度HRC55~HRC60；铆头周围安装优力胶套，可以作为工件预压紧使用，优力胶超出铆头长度2-4mm最佳。
6.安全要求：（1）.启动需要双手启动，并且急停按钮在手边（2）.设备周围防护板，防止周围人员误碰到铆头（3）.有必要的情况下，增加安全光栅和连锁装置二、工装要求1.铆接工件必须使用夹具固定，防止铆接过程中铆钉的支撑面与铆接结合的工件间产生间隙，消除铆接过程中产品产生的明显晃动2.制作工装时，放置铆钉的工装中心要与铆头中心同心。
容许偏差在1mm之内。
铆钉工装直径要大于铆钉直径0.2-0.4mm,防止铆接后铆钉墩粗卡死在工装中。
3.铆接工装在铆机上定位时要用定位销，尤其是针对铆接不同型号产品，需要换模时，便于铆接中心的固定。
4.铆钉定位工装需热处理，硬度要求：HRC55~HRC60，定期需要对铆钉定位工装进行检查，防止磨损严重，造成铆接不良。
5.铆机固定座，设计时需要对框架进行受力分析，防止固定座变形。
铆工技术报告范文大全一、引言铆接是一种常见的连接技术，广泛应用于航空航天、制造业等领域。
本报告将综述铆工技术的基本原理、应用领域以及相关工艺和设备。
二、基本原理铆接是通过在两个或多个工件上形成固定的机械连接，以达到使其成为一个整体的目的。
铆接的基本原理是通过变形来实现连接。
常见的铆接方法包括拉铆、压铆、冷铆等。
拉铆是将铆钉从一侧拉过来并在另一侧压紧，使其变形形成盘头或圆头，将两个工件固定在一起。
压铆是将铆钉压入工件中，通过变形形成盘头或圆头来连接工件。
冷铆是在无热源条件下使用冷锻机械设备进行铆接。
不同的铆接方法适用于不同的材料和应用场景。
三、应用领域1. 航空航天领域：铆接在航空航天领域中应用广泛，常见的应用包括航空航天器的外壳、机翼、飞行控制面等。
铆接技术在这些领域中可以提供强度高、重量轻、耐腐蚀等优势。
2. 汽车制造业：汽车是铆接技术的另一个重要应用领域。
铆接可以用于连接车身结构件、汽车零部件等。
与传统的焊接相比，铆接可以减少热变形和应力集中的问题，并提供更好的腐蚀保护。
3. 电子电气行业：铆接技术在电子电气行业中也有广泛应用，常见的应用包括电子连接器、终端、电子线束等。
铆接技术可以提供可靠的电气连接，并能适应不同工作环境的要求。
4. 建筑行业：铆接技术在建筑行业中可用于连接构件、搭建桥梁和建筑物等。
铆接可以提供稳定的连接，并能承受各种力学载荷。
四、相关工艺和设备1. 铆接工艺：铆接工艺一般包括准备工作、选择合适的铆接方法、确定合适的铆接参数、进行预处理、进行实际铆接、验收和评估等步骤。
2. 铆接设备：铆接设备主要包括铆接机、铆钉、铆钳等。
铆接机是进行铆接的主要设备，常见的有手动铆接机和自动化铆接机。
铆钉是连接工件的主要材料，常见的有铝铆钉、钢铆钉等。
铆钳是进行铆接操作的工具，常见的有手动铆钳和气动铆钳。
五、案例分析以下是几个典型的铆接案例：1. 飞机机身铆接：飞机机身通常通过铆接连接各个部件。
铆接的工艺过程铆接是一种常见的金属连接工艺，用于将两个或多个金属零件固定在一起。
它通过在被连接的零件上形成一个永久性的焊接点，以提供强大的连接。
下面将详细介绍铆接的工艺过程以及其中的关键步骤。
1. 准备工作在进行铆接之前，首先需要进行准备工作。
这包括清洁和准备待连接的金属表面，以确保其光滑和无污染。
同时，还需准备所需的铆接工具和材料，如铆钉、铆钉枪等。
2. 定位和固定将待连接的金属零件正确地定位在一起，并使用临时固定装置将其牢固地固定。
这可以通过夹具、钳子或其他合适的工具来完成。
确保待连接的零件在铆接过程中保持稳定。
3. 钻孔或钣金根据设计要求，在待连接的金属零件上进行钻孔或钣金。
钻孔的直径和位置应根据所使用的铆钉的尺寸和形状来确定。
确保钻孔的质量和精度，以便后续的铆接工作。
4. 安装铆钉将铆钉插入钻孔中，并确保其与待连接的金属零件紧密接触。
根据需要，可以使用铆钉枪或其他适当的工具将铆钉固定在位。
在安装铆钉时，需要根据设计要求控制铆钉的深度和角度。
5. 铆接通过施加压力和热力来完成铆接过程。
铆接压力可以通过铆钉枪或液压设备来提供。
同时，还可以使用火焰或电阻加热来加热铆钉和待连接的金属零件，以实现更牢固的连接。
6. 检验和修整在完成铆接后，需要对连接部位进行检验，确保其质量和可靠性。
可以使用目视检查、手工测量或其他适当的检测方法来评估铆接的质量。
如果发现问题或缺陷，需要进行修整或重新铆接。
7. 清洁和保养完成铆接后，需要对连接部位进行清洁和保养。
清除铆接过程中产生的废料和污染物，并采取适当的措施防止铆钉生锈或腐蚀。
定期检查铆接连接的可靠性，并采取必要的维护措施。
铆接是一种常见且重要的金属连接工艺，广泛应用于航空、汽车、建筑等领域。
通过掌握铆接的工艺过程和关键步骤，可以实现高质量和可靠的连接。
同时，合理使用铆接工具和材料，以及进行适当的检验和保养，可以提高铆接连接的寿命和性能。
飞机铆接知识点总结一、铆接的原理1.1 铆接的定义铆接是利用机械设备将铆钉或铆钉组合件与被连接零件固定在一起的机械连接方法。
铆钉主要有实心铆钉、空心铆钉、扁平面铆钉等，其材料通常选用铝合金、钛合金、高强度钢等。
1.2 铆接的原理铆接的原理是通过铆接机器对金属件进行挤压，使铆钉与连接零件之间产生永久性的连接。
在挤压的过程中，铆钉的头部会被挤压成为圆形或者扁平形，从而将连接零件牢固地固定在一起。
1.3 铆接的优点铆接的优点主要有连接牢固、不易腐蚀、结构简单、可逆装拆、机械性能好等。
1.4 铆接的缺点铆接的缺点主要是铆接过程需要专用设备，且安装过程较为复杂，对操作人员的技术要求较高。
二、铆接材料2.1 铆接材料的选择原则在飞机铆接中，通常选择的铆接材料主要包括铝合金、钛合金、不锈钢等。
选择铆接材料的原则如下：（1）与连接材料相似的材料（2）强度高、硬度适中的材料（3）抗腐蚀性好的材料（4）易加工、易焊接、易切削的材料2.2 铆接材料的特点不同的铆接材料具有不同的特点，如铝合金具有轻质、耐热、易加工等特点；钛合金具有高强度、耐腐蚀等特点；不锈钢具有抗腐蚀性强、强度高等特点。
2.3 铆接材料的选择在飞机铆接过程中，必须根据飞机零部件的材料特性和工作环境的要求，选择合适的铆接材料。
同时，还要根据铆接材料之间的相容性和连接强度进行综合考虑，以保证整个飞机结构的可靠性和安全性。
三、铆接工艺3.1 铆接工艺流程飞机铆接的工艺流程主要包括以下几个步骤：零件准备、钻孔、铆钉安装、铆接和质量检验。
（1）零件准备：包括对零件进行清洁、涂漆、喷砂等处理，以保证材料表面的质量和干净度。
（2）钻孔：根据设计要求，在零件上钻出相应直径和深度的孔，以便进行铆接。
（3）铆钉安装：将铆钉插入预先钻好的孔中，使其头部稍微凸出零件表面。
（4）铆接：使用铆接机器对铆钉头部进行挤压，使其与连接零件之间产生永久性的连接。
（5）质量检验：对铆接后的零部件进行外观和尺寸检查，以保证其质量和精度达标。
