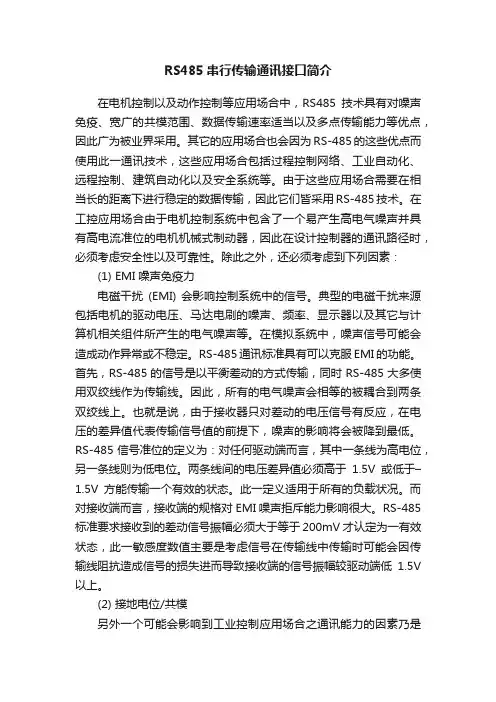

RS485串行传输通讯接口简介在电机控制以及动作控制等应用场合中，RS485技术具有对噪声免疫、宽广的共模范围、数据传输速率适当以及多点传输能力等优点，因此广为被业界采用。
其它的应用场合也会因为RS-485的这些优点而使用此一通讯技术，这些应用场合包括过程控制网络、工业自动化、远程控制、建筑自动化以及安全系统等。
由于这些应用场合需要在相当长的距离下进行稳定的数据传输，因此它们皆采用RS-485技术。
在工控应用场合由于电机控制系统中包含了一个易产生高电气噪声并具有高电流准位的电机机械式制动器，因此在设计控制器的通讯路径时，必须考虑安全性以及可靠性。
除此之外，还必须考虑到下列因素：(1) EMI噪声免疫力电磁干扰(EMI) 会影响控制系统中的信号。
典型的电磁干扰来源包括电机的驱动电压、马达电刷的噪声、频率、显示器以及其它与计算机相关组件所产生的电气噪声等。
在模拟系统中，噪声信号可能会造成动作异常或不稳定。
RS-485通讯标准具有可以克服EMI的功能。
首先，RS-485的信号是以平衡差动的方式传输，同时RS-485大多使用双绞线作为传输线。
因此，所有的电气噪声会相等的被耦合到两条双绞线上。
也就是说，由于接收器只对差动的电压信号有反应，在电压的差异值代表传输信号值的前提下，噪声的影响将会被降到最低。
RS-485信号准位的定义为：对任何驱动端而言，其中一条线为高电位，另一条线则为低电位。
两条线间的电压差异值必须高于1.5V或低于–1.5V方能传输一个有效的状态。
此一定义适用于所有的负载状况。
而对接收端而言，接收端的规格对EMI噪声拒斥能力影响很大。
RS-485标准要求接收到的差动信号振幅必须大于等于200mV才认定为一有效状态，此一敏感度数值主要是考虑信号在传输线中传输时可能会因传输线阻抗造成信号的损失进而导致接收端的信号振幅较驱动端低1.5V 以上。
(2) 接地电位/共模另外一个可能会影响到工业控制应用场合之通讯能力的因素乃是驱动端与接收端接地点参考电位间的差异值；电机的反电动势、设备故障以及因邻近地区被闪电击中所导致的二次电压突波都可能造成区域性的电压突波。

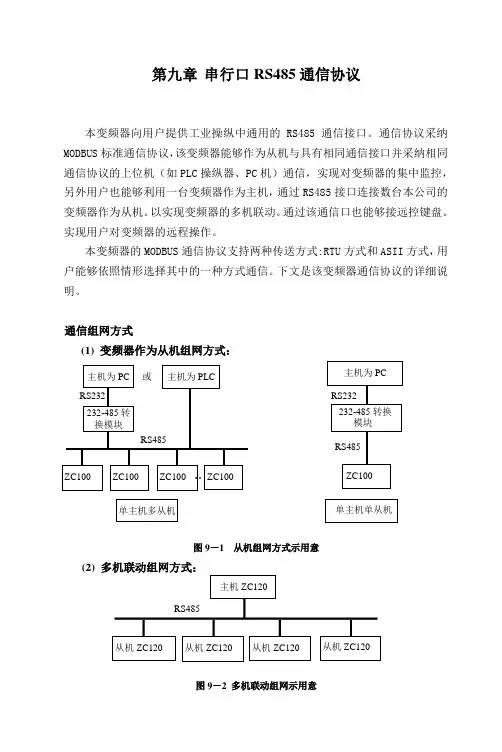

第九章 串行口RS485通信协议本变频器向用户提供工业操纵中通用的RS485通信接口。
通信协议采纳MODBUS 标准通信协议，该变频器能够作为从机与具有相同通信接口并采纳相同通信协议的上位机（如PLC 操纵器、PC 机）通信，实现对变频器的集中监控，另外用户也能够利用一台变频器作为主机，通过RS485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通信口也能够接远控键盘。
实现用户对变频器的远程操作。
本变频器的MODBUS 通信协议支持两种传送方式:RTU 方式和ASII 方式，用户能够依照情形选择其中的一种方式通信。
下文是该变频器通信协议的详细说明。
通信组网方式(1) 变频器作为从机组网方式：图9－1 从机组网方式示用意(2)图9－2 多机联动组网示用意单主机单从机单主机多从机通信协议方式该变频器在RS485网络中既能够作为主机利用，也能够作为从机利用，作为主机利历时，能够操纵其它本公司变频器，实现多级联动，作为从机时，PC 机或PLC能够作为主机操纵变频器工作。
具体通信方式如下：(1)变频器为从机，主从式点对点通信。
主机利用广播地址发送死令时，从机不该答。
(2)变频器作为主机，利用广播地址发送死令到从机，从机不该答。
(3)用户能够通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
(4) 从机在最近一次对主机轮询的应答帧中上报当前故障信息。
通信接口方式通信为RS485接口，异步串行，半双工传输。
默许通信协议方式采纳ASII 方式。
默许数据格式为：1位起始位，7位数据位，2位停止位。
默许速度为9600bps，通信参数设置参见功能码。
9.3 ASII通信协议9.3.1 ASII协议格式:主机命令帧格式从机回应帧格式说明：(1)ASII 模式消息帧以冒号“：”字符ASII 码 3AH 开始以回车换行符终止（ASII码0DH,0AH）。
(2)ASII 模式协议中，除帧头和帧尾，其他区域有效字符集为：一、二、3、4、五、六、7、八、九、A、B、C、D、E、F，小写ASII字母a、b、c、d、e、f为非法字符。
