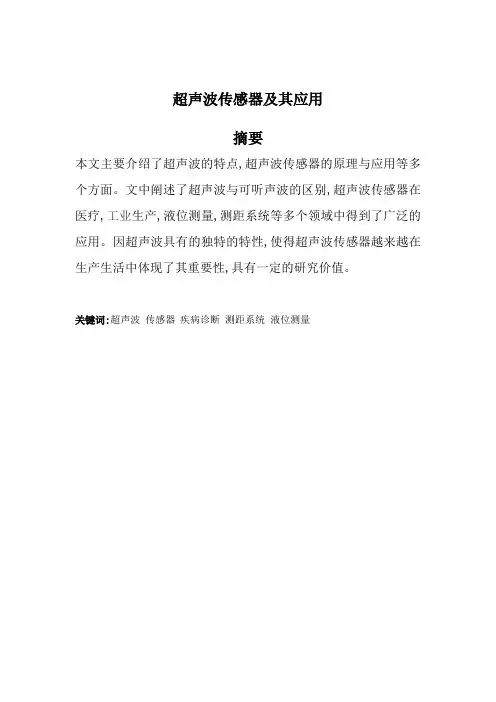

超声波传感器及其应用摘要本文主要介绍了超声波的特点,超声波传感器的原理与应用等多个方面。
文中阐述了超声波与可听声波的区别,超声波传感器在医疗,工业生产,液位测量,测距系统等多个领域中得到了广泛的应用。
因超声波具有的独特的特性,使得超声波传感器越来越在生产生活中体现了其重要性,具有一定的研究价值。
关键词:超声波传感器疾病诊断测距系统液位测量Ultrasonic sensors and its applicationAbstractThis paper mainly introduces the characteristics of ultrasonic, principle and application of ultrasonic sensors, etc. In this paper, the ultrasound and sound waves, ultrasonic sensors in medical treatment, industrial production, level measurement, ranging in many fields such as system has been widely used. Due to the unique characteristics of ultrasonic has, ultrasonic sensors in production and life embodies its importance, has certain value.key words: ultrasonic sensors Disease diagnosis Distance measuring system level目录一、超声波传感器概述 41.超声波 42.超声波传感器 5二、超声波传感器的应用 51.超声波距离传感器技术的应用 62.超声波传感器在医学上的应用 63.超声波传感器在测量液位的应用 64.超声波传感器在测距系统中的应用 6三、小结 7参考文献 7超声波传感器及其应用一、超声波传感器概述1.超声波声波是物体机械振动状态的传播形式。
超声波传感器工作原理超声波传感器是一种使用超声波技术进行测距和探测的装置。
它利用声波的特性来测量目标物体和周围环境的距离和位置信息。
本文将详细介绍超声波传感器的工作原理和应用。
一、超声波传感器的构成超声波传感器通常由发射器、接收器和信号处理电路组成。
其中，发射器用于产生超声波信号，接收器用于接收被测物体反射回来的超声波信号，并将信号转化为电信号，信号处理电路则负责处理接收到的信号并输出相关的测量结果。
二、超声波传感器的工作原理超声波传感器的工作原理基于声波在空气或其他介质中的传播特性。
它的工作过程可以简单分为发射、传播、接收和处理四个阶段。
1. 发射：超声波传感器中的发射器会向目标物体发送一个超声波信号。
这个信号通常是由压电传感器或压电陶瓷组成的振动体产生的，当施加电压时，振动体开始振动，并以声波的形式向外辐射。
2. 传播：发射的超声波信号在空气或其他介质中传播，其传播速度一般是固定的，约为343米/秒。
当遇到目标物体时，部分声波会被目标物体表面反射，一部分会被吸收或折射。
3. 接收：传播的超声波信号被传感器中的接收器接收。
与发射器类似，接收器也是由振动体构成的，当接收到超声波信号时，振动体会产生相应的电信号。
4. 处理：接收到的电信号会经过信号处理电路进行放大、滤波等处理，最终转化为与目标物体距离相关的测量结果。
这些结果可以通过显示器、计算机或其他设备进行显示或进一步处理。
三、超声波传感器的应用超声波传感器具有广泛的应用领域，如测距、障碍物检测、位移测量等。
1. 测距：超声波传感器可以通过测量从传感器到目标物体反射超声波信号的时间差来计算出目标物体与传感器的距离。
这种测距方法被广泛应用于自动驾驶车辆、机器人导航和智能家居等领域。
2. 障碍物检测：超声波传感器可以检测目标物体到传感器之间的障碍物，并发出警报或采取相应的措施。
例如在汽车后方安装超声波传感器，可以提醒驾驶员离障碍物的距离。
3. 位移测量：超声波传感器可以实时测量目标物体的位移，用于机械加工、仪器仪表和自动化控制等领域。
简述超声波传感器的用途
超声波传感器是一种可以发射和接收超声波的电子传感器。
它主要用于检测距离、测速、探测非接触式的物体表面位置、测量变化的物体尺寸等应用。
1. 测距：用于测量物体到超声波传感器之间的距离，一般应用于近距离测量，如火车测距、自动门控制等；
2. 测速：用于测量物体的运动速度，一般应用于运动物体的测速，如车辆速度检测、前碰撞报警等；
3. 探测：用于探测物体表面位置，可以用于物体检测或路径精确控制的场合，如机器人探测或非接触式定位；
4. 测量：用于测量变化的物体尺寸，如测量水池液位、管道内液位等。

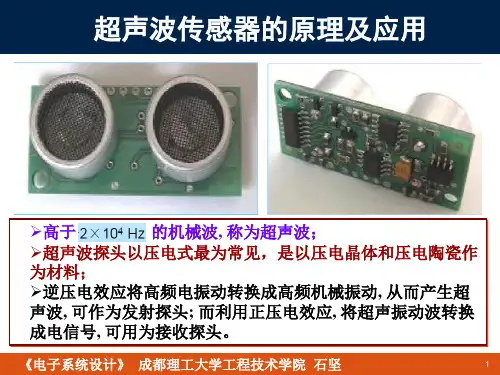

超声波传感器及应用我要打印我要留言查看留言文章来源：中国功率超声网添加人：admin 添加时间：2006-6-23 16:11:45来自：转载原理简述：超声波传感器是利用超声波的特性研制而成的传感器。
超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。
超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。
超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。
因此超声波检测广泛应用在工业、国防、生物医学等方面以超声波作为检测手段，必须产生超声波和接收超声波。
完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。
超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。
小功率超声探头多作探测作用。
它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。
超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。
构成晶片的材料可以有许多种。
晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，我们使用前必须预先了解它的性能。
超声波传感器的主要性能指标包括；（1）工作频率。
工作频率就是压电晶片的共振频率。
当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。
（2）工作温度。
由于压电材料的居里点一般比较高，特别时诊断用超声波探头使用功率较小，所以工作温度比较低，可以长时间地工作而不产生失效。
医疗用的超声探头的温度比较高，需要单独的制冷设备。
（3）灵敏度。
主要取决于制造晶片本身。
机电耦合系数大，灵敏度高；反之，灵敏度低。
结构与工作原理当电压作用于压电陶瓷时，就会随电压和频率的变化产生机械变形。
另一方面，当振动压电陶瓷时，则会产生一个电荷。
生活中超声波传感器的应用
超声波传感器在生活中有多种应用，包括但不限于以下几个方面：
1. 测距应用：超声波传感器可以用于测量距离，例如智能手机中的距离传感器，可以感知用户的接近距离，以便自动调节屏幕亮度或关闭触摸屏。
2. 防撞和避障应用：超声波传感器广泛应用于机器人、无人机和车辆等设备中，以检测周围障碍物，避免碰撞或撞击。
例如，汽车的倒车雷达系统就是通过超声波传感器来检测周围障碍物的距离和位置。
3. 游戏和体感控制应用：超声波传感器可以用于游戏控制，例如在虚拟现实游戏中模拟真实的物体交互。
另外，超声波传感器还可以用于体感控制设备，例如体育游戏中模拟打击动作。
4. 水位和液位检测应用：超声波传感器可以用于检测水位或液位，例如在水箱、桶或容器中检测水位，以便进行自动供水或监测流量。
5. 声音和声波测量应用：超声波传感器可以用于测量声音和声波参数，例如在音频设备中用于频率分析或声场测量，以便进行音频优化和调整。
6. 医疗应用：超声波传感器在医疗领域中有广泛的应用，例如超声波检测和成像技术，用于检测和诊断疾病，如超声波产前
检查、心脏超声波等。
总之，超声波传感器在生活中具有广泛的应用领域，包括测距、避障、游戏控制、水位检测、声音测量以及医疗诊断等。
《现代传感器应用技术》结课作业学生姓名：学号：学院：专业：班级：超声波传感器的应用传感器：“能感受规定的被测量件并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。
传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
它是实现自动检测和自动控制的首要环节。
目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种：1、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器2、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。
3、按传感器输出信号的性质分类，可分为：输出为开关量（“1”和"0”或“开”和“关”）的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。
在这里，主要给大家介绍一种在日常生活中运用非常广泛的，给人类社会带来很大便利的传感器——超声波传感器以及其在倒车雷达上的应用。
超声波传感器基本介绍超声波传感器是利用超声波的特性研制而成的传感器。
以超声波作为检测手段,必须产生超声波和接收超声波。
完成这种功能的装置就是超声波传感器,习惯上称为超声换能器,或者超声探头。
超声波探头主要由压电晶片组成,既可以发射超声波,也可以接收超声波。
超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。
构成晶片的材料可以有许多种。
超声波传感器主要材料有压电晶体(电致伸缩)及镍铁铝合金(磁致伸缩)两类。
电致伸缩的材料有锆钛酸铅(PZT)等。
压电晶体组成的超声波传感器是一种可逆传感器,它可以将电能转变成机械振荡而产生超声波,同时它接收到超声波时,也能转变成电能,所以它可以分成发送器或接收器。
有的超声波传感器既作发送,也能作接收。
超声波传感器由发送传感器(或称波发送器)、接收传感器(或称波接收器)、控制部分与电源部分组成。
超声波传感器简介及应用人们能听到声音是由于物体振动产生的，它的频率在20HZ-20KHZ范围内，超过20KHZ称为超声波，低于20HZ的称为次声波。
常用的超声波频率为几十KHZ-几十MHZ。
人们能听到声音是由于物体振动产生的，它的频率在20HZ-20KHZ范围内，超过20KHZ称为超声波，低于20HZ的称为次声波。
常用的超声波频率为几十KHZ-几十MHZ。
超声波是一种在弹性介质中的机械振荡，有两种形式：横向振荡（横波）及纵和振荡（纵波）。
在工业中应用主要采用纵向振荡。
超声波可以在气体、液体及固体中传播，其传播速度不同。
另外，它也有折射和反射现象，并且在传播过程中有衰减。
在空气中传播超声波，其频率较低，，一般为几十KHZ，而在固体、液体中则频率可用得较高。
在空气中衰减较快，而在液体及固体中传播，衰减较小，传播较远。
利用超声波的特性，可做成各种超声传感器，配上不同的电路，制成各种超声测量仪器及装置，并在通迅，医疗家电等各方面得到广泛应用。
超声波传感器主要材料有压电晶体（电致伸缩）及镍铁铝合金（磁致伸缩）两类。
电致伸缩的材料有锆钛酸铅（PZT）等。
压电晶体组成的超声波传感器是一种可逆传感器，它可以将电能转变成机械振荡而产生超声波，同时它接收到超声波时，也能转变成电能，所以它可以分成发送器或接收器。
有的超声波传感器既作发送，也能作接收。
这里仅介绍小型超声波传感器，其结构如图1所示，发送与接收略有差别，它适用于在空气中传播，工作频率一般为23-25KHZ及40-45KHZ。
这类传感器适用于测距、遥控、防盗等用途。
该种有T/R-40-60，T/R-40-12等（其中T表示发送，R表示接收，40表示频率为40KHZ，16及12表示其外径尺寸，以毫米计）。
另有一种密封式超声波传感器（MA40EI型），其外型如图2。
它的特点是具有防水作用（但不能放入水中），可以作料位及接近开关用，它的性能较好。
T/R40系列及MA40EI的特性如表1及表2所示。
