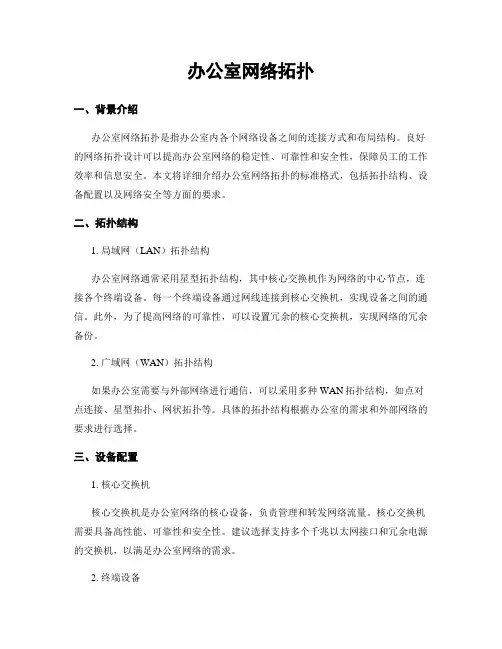

办公室网络拓扑一、背景介绍办公室网络拓扑是指办公室内各个网络设备之间的连接方式和布局结构。

良好的网络拓扑设计可以提高办公室网络的稳定性、可靠性和安全性，保障员工的工作效率和信息安全。

本文将详细介绍办公室网络拓扑的标准格式，包括拓扑结构、设备配置以及网络安全等方面的要求。

二、拓扑结构1. 局域网（LAN）拓扑结构办公室网络通常采用星型拓扑结构，其中核心交换机作为网络的中心节点，连接各个终端设备。

每一个终端设备通过网线连接到核心交换机，实现设备之间的通信。

此外，为了提高网络的可靠性，可以设置冗余的核心交换机，实现网络的冗余备份。

2. 广域网（WAN）拓扑结构如果办公室需要与外部网络进行通信，可以采用多种WAN拓扑结构，如点对点连接、星型拓扑、网状拓扑等。

具体的拓扑结构根据办公室的需求和外部网络的要求进行选择。

三、设备配置1. 核心交换机核心交换机是办公室网络的核心设备，负责管理和转发网络流量。

核心交换机需要具备高性能、可靠性和安全性。

建议选择支持多个千兆以太网接口和冗余电源的交换机，以满足办公室网络的需求。

2. 终端设备终端设备包括台式电脑、笔记本电脑、打印机等。

这些设备需要连接到核心交换机，通过有线或者无线方式接入网络。

为了提高网络的安全性，建议使用支持802.1X认证和虚拟局域网（VLAN）功能的设备。

3. 网络安全设备为了保障办公室网络的安全，需要配置相应的网络安全设备。

例如，防火墙可以过滤和监控网络流量，防止未经授权的访问和攻击。

入侵检测系统（IDS）和入侵谨防系统（IPS）可以实时监测和谨防网络中的入侵行为。

四、网络安全要求1. 访问控制为了防止未经授权的访问，办公室网络需要实施严格的访问控制策略。

可以通过配置访问控制列表（ACL）和虚拟专用网络（VPN）等方式，限制不同用户的访问权限。

2. 数据加密为了保护办公室网络中的敏感数据，需要使用加密技术对数据进行加密传输。

可以使用虚拟专用网络（VPN）或者SSL协议等方式，保证数据在传输过程中的安全性。

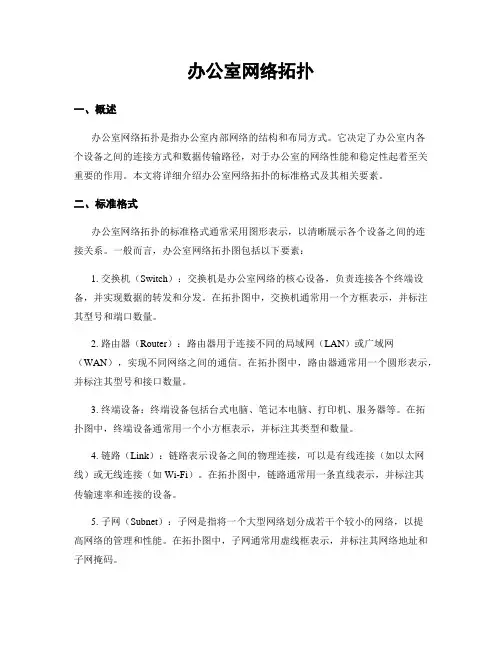

办公室网络拓扑一、概述办公室网络拓扑是指办公室内部网络的结构和布局方式。

它决定了办公室内各个设备之间的连接方式和数据传输路径，对于办公室的网络性能和稳定性起着至关重要的作用。

本文将详细介绍办公室网络拓扑的标准格式及其相关要素。

二、标准格式办公室网络拓扑的标准格式通常采用图形表示，以清晰展示各个设备之间的连接关系。

一般而言，办公室网络拓扑图包括以下要素：1. 交换机（Switch）：交换机是办公室网络的核心设备，负责连接各个终端设备，并实现数据的转发和分发。

在拓扑图中，交换机通常用一个方框表示，并标注其型号和端口数量。

2. 路由器（Router）：路由器用于连接不同的局域网（LAN）或广域网（WAN），实现不同网络之间的通信。

在拓扑图中，路由器通常用一个圆形表示，并标注其型号和接口数量。

3. 终端设备：终端设备包括台式电脑、笔记本电脑、打印机、服务器等。

在拓扑图中，终端设备通常用一个小方框表示，并标注其类型和数量。

4. 链路（Link）：链路表示设备之间的物理连接，可以是有线连接（如以太网线）或无线连接（如Wi-Fi）。

在拓扑图中，链路通常用一条直线表示，并标注其传输速率和连接的设备。

5. 子网（Subnet）：子网是指将一个大型网络划分成若干个较小的网络，以提高网络的管理和性能。

在拓扑图中，子网通常用虚线框表示，并标注其网络地址和子网掩码。

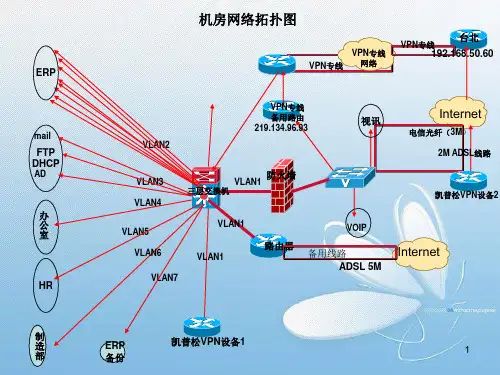

三、示例拓扑图以下是一个办公室网络拓扑图的示例，以帮助更好地理解标准格式：```+--------+| Router |+---+----+|||+--------+ | +--------+| Switch +-----+-----+ Switch |+---+----+ +---+----+| || || |+---+----+ +----+---+| Server | | Printer|+--------+ +--------+```在上述示例拓扑图中，办公室网络包括两个交换机、一个路由器、一个服务器和一个打印机。

常用网络拓扑图图标1. 交换机类图标核心交换机模块化汇聚交换机固化汇聚交换机接入交换机三层堆叠交换机二层堆叠交换机2. 路由器类图标高端路由器中低端路由器VOICE 多业务路由器SOHO 多业务路由器IPv6 多业务路由器3. 无线网络设备类图标单路AP 双路AP 室外天线天线网桥-01 天线网桥-02天线交换机天线网卡-01 天线网卡-02 笔记本+天线网卡4. 网络安全设备类图标防火墙-01 防火墙-02 IDS 入侵检测系统IPS 入侵检测系统VPN 网关VPN 客户端软件USB Key 加密锁加密隧道-01 加密隧道-02 5. 服务器类图标通用服务器-01 通用服务器-02 Web 服务器数据库服务器视频服务器文件服务器打印服务器CA 服务器SAM 服务器SAS 服务器SMP 服务器TMS 服务器LIMP 服务器Strar View 服务器认证客户端服务器群-01 服务器群-02 通用服务器-03 6. PC 机与笔记本类图标精品资料·442 ·计算机网络工程实用教程台式机笔记本-01 笔记本-02 液晶显示器电视机7. 用户/办公设备类图标用户-男用户-女用户群办公会议黑客-01 黑客-02 黑客-03 打印机多功能一体机电话可视电话IP 电话PDA 手机8. 建筑环境类图标商业中心小区企业住宅办公楼酒店-01 酒店-02 教育-01 教育-02 金融政府医疗公检法邮政制造业9. 网络/线路类图标10. ．其他精品资料·444 ·计算机网络工程实用教程RACK 实验台磁盘阵列磁带库空磁盘钥匙证书Modem 池Modem 网络基地网管/ 远程管理闪电曲线台式机 1 台式机2 笔记本 1 笔记本 1Welcome To Download !!!欢迎您的下载，资料仅供参考！精品资料。

办公室网络拓扑引言概述：办公室网络拓扑是指办公室内部网络的结构和布局。

一个良好的网络拓扑设计可以提高办公室的工作效率和数据传输速度，同时也能确保网络的稳定性和安全性。

本文将从五个方面详细阐述办公室网络拓扑的重要性和常见的设计方案。

一、物理拓扑1.1 星型拓扑：将所有设备连接到一个中央交换机或路由器，这样可以方便管理和维护网络设备。

1.2 总线型拓扑：使用一根主干电缆连接所有设备，这样可以减少网络设备的数量和成本。

1.3 环型拓扑：将所有设备连接成一个环，这样可以提高网络的可靠性和容错性。

二、逻辑拓扑2.1 总线型拓扑：所有设备共享同一条通信线路，数据通过广播方式传输，适用于少量设备的办公室。

2.2 星型拓扑：每个设备都与中央交换机或路由器直接连接，数据通过交换机转发，适用于大型办公室。

2.3 环型拓扑：设备之间通过环形连接传输数据，适用于对网络可靠性要求较高的办公室。

三、无线拓扑3.1 基础设施模式：使用无线接入点（AP）连接无线设备，AP通过有线网络与服务器通信，适用于大范围的办公室。

3.2 Ad-hoc模式：无线设备直接相互连接，不需要AP，适用于小范围的办公室。

3.3 混合模式：同时使用基础设施模式和Ad-hoc模式，适用于需要灵活性和可扩展性的办公室。

四、安全拓扑4.1 防火墙：在办公室网络与外部网络之间设置防火墙，可以过滤恶意流量和保护内部网络的安全。

4.2 VPN：通过虚拟专用网络（VPN）建立加密隧道，远程办公人员可以安全地访问内部网络。

4.3 访问控制：使用访问控制列表（ACL）和身份验证机制限制对网络资源的访问，保护敏感数据的安全。

五、扩展性拓扑5.1 局域网（LAN）：连接办公室内部设备的网络，可以通过交换机或路由器扩展。

5.2 广域网（WAN）：连接不同办公室的网络，可以通过路由器和专线扩展。

5.3 云服务：将部分网络功能外包给云服务提供商，可以根据需要灵活扩展网络资源。

结论：办公室网络拓扑的设计对于提高工作效率、确保数据传输的稳定性和安全性至关重要。

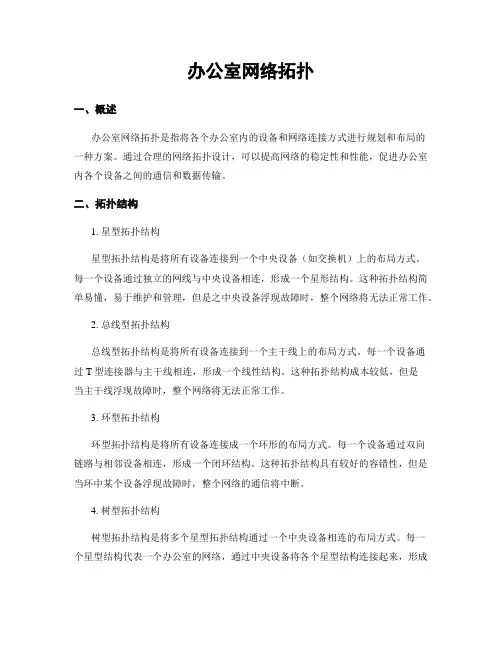

办公室网络拓扑一、概述办公室网络拓扑是指将各个办公室内的设备和网络连接方式进行规划和布局的一种方案。

通过合理的网络拓扑设计，可以提高网络的稳定性和性能，促进办公室内各个设备之间的通信和数据传输。

二、拓扑结构1. 星型拓扑结构星型拓扑结构是将所有设备连接到一个中央设备（如交换机）上的布局方式。

每一个设备通过独立的网线与中央设备相连，形成一个星形结构。

这种拓扑结构简单易懂，易于维护和管理，但是之中央设备浮现故障时，整个网络将无法正常工作。

2. 总线型拓扑结构总线型拓扑结构是将所有设备连接到一个主干线上的布局方式。

每一个设备通过T型连接器与主干线相连，形成一个线性结构。

这种拓扑结构成本较低，但是当主干线浮现故障时，整个网络将无法正常工作。

3. 环型拓扑结构环型拓扑结构是将所有设备连接成一个环形的布局方式。

每一个设备通过双向链路与相邻设备相连，形成一个闭环结构。

这种拓扑结构具有较好的容错性，但是当环中某个设备浮现故障时，整个网络的通信将中断。

4. 树型拓扑结构树型拓扑结构是将多个星型拓扑结构通过一个中央设备相连的布局方式。

每一个星型结构代表一个办公室的网络，通过中央设备将各个星型结构连接起来，形成一个树状结构。

这种拓扑结构可以灵便扩展和管理，但是之中央设备浮现故障时，整个网络将无法正常工作。

三、选择合适的拓扑结构在选择办公室网络拓扑结构时，需要考虑以下因素：1. 网络规模：办公室的设备数量和布局决定了所需的拓扑结构类型。

例如，小型办公室可以选择星型拓扑结构，而大型办公室可以选择树型拓扑结构。

2. 故障容忍性：不同的拓扑结构对故障的容忍性有所差异。

树型拓扑结构和环型拓扑结构具有较好的容错性，而星型拓扑结构和总线型拓扑结构对故障较为敏感。

3. 成本考虑：不同的拓扑结构在布线和设备需求上有所差异，需要根据实际预算来选择合适的拓扑结构。

总线型拓扑结构相对较为经济，而树型拓扑结构相对较为复杂和昂贵。

四、实施步骤1. 网络需求分析：根据办公室的实际需求，确定网络的规模、设备类型和数量，以及网络的性能要求。

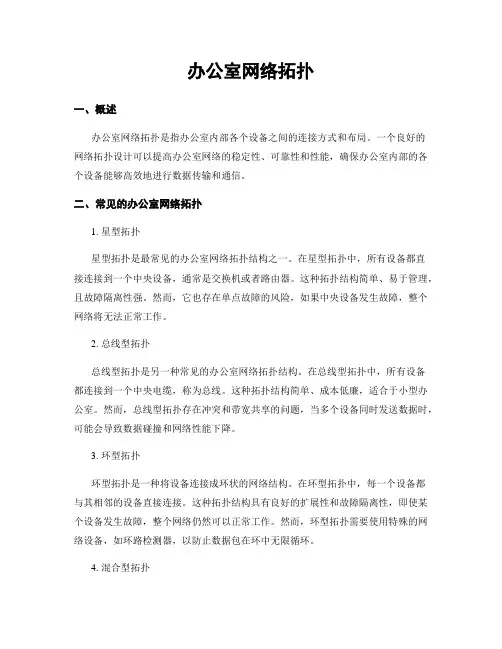

办公室网络拓扑一、概述办公室网络拓扑是指办公室内部各个设备之间的连接方式和布局。

一个良好的网络拓扑设计可以提高办公室网络的稳定性、可靠性和性能，确保办公室内部的各个设备能够高效地进行数据传输和通信。

二、常见的办公室网络拓扑1. 星型拓扑星型拓扑是最常见的办公室网络拓扑结构之一。

在星型拓扑中，所有设备都直接连接到一个中央设备，通常是交换机或者路由器。

这种拓扑结构简单、易于管理，且故障隔离性强。

然而，它也存在单点故障的风险，如果中央设备发生故障，整个网络将无法正常工作。

2. 总线型拓扑总线型拓扑是另一种常见的办公室网络拓扑结构。

在总线型拓扑中，所有设备都连接到一个中央电缆，称为总线。

这种拓扑结构简单、成本低廉，适合于小型办公室。

然而，总线型拓扑存在冲突和带宽共享的问题，当多个设备同时发送数据时，可能会导致数据碰撞和网络性能下降。

3. 环型拓扑环型拓扑是一种将设备连接成环状的网络结构。

在环型拓扑中，每一个设备都与其相邻的设备直接连接。

这种拓扑结构具有良好的扩展性和故障隔离性，即使某个设备发生故障，整个网络仍然可以正常工作。

然而，环型拓扑需要使用特殊的网络设备，如环路检测器，以防止数据包在环中无限循环。

4. 混合型拓扑混合型拓扑是将多种拓扑结构组合在一起形成的网络结构。

在办公室网络中，常见的混合型拓扑包括星型拓扑和总线型拓扑的组合，或者星型拓扑和环型拓扑的组合。

混合型拓扑可以根据实际需求和网络规模进行灵便设计，以满足不同设备之间的连接需求。

三、办公室网络拓扑的设计原则1. 可靠性办公室网络拓扑的设计应考虑到网络的可靠性。

通过选择合适的拓扑结构，可以减少单点故障的风险，提高网络的可用性。

例如，在星型拓扑中，可以使用冗余的交换机或者路由器来实现设备的冗余，以防止单个设备故障导致整个网络中断。

2. 性能办公室网络拓扑的设计还应考虑到网络的性能需求。

不同的拓扑结构具有不同的性能特点。

例如，总线型拓扑的带宽共享可能导致性能下降，而星型拓扑的直连方式可以提供更好的性能。
