全尾砂充填系统实施方案分析

1 实验目的本次试验通过采用尾砂和水泥等作为充填骨料，测试充填试块的固结特性、强度指标等，以检测充填体是否满足回采强度和相关工艺要求，以此确定金鑫金矿实验采空区回采残矿要求的充填材料及其控制参数等。

2 取样本次试验根据实验目的，主要采用的试验材料为尾砂、水泥以及水等。

为了符合实际，本次试验所用尾砂从金鑫金矿现场获取，托运至实验室进行试验，可确保所得数据与矿山实际相符。

具体材料包括以下几种：（1）骨料原料：主要为选矿全尾砂。

（2）胶结材料：普通32.5水泥。

（3）水：采用自来水。

4、主要试验内容根据试验目的，确定本次试验主要内容为：1）尾砂物理力学性质及化学成分测定（1）测定金鑫金矿尾砂原料的物理力学性能，主要包括比重、容重、含水率、孔隙率、自然安息角和渗透系数等；（2）测定并分析尾砂的化学成分；（3）测定尾砂的粒级组成；（4）测定尾砂的压缩系数和压缩模量。

2）充填料配比试验（1）尾砂添加水泥后的固结特性研究，选取至少2个不同浓度和3个不同灰砂比的组方进行试验（2）根据试验结果推荐尾砂充所需的充填材料配比参数。

4、技术指标和参数试验得到以下指标和参数：（1）尾砂原料的基本物理力学参数，主要包括比重、含水率、密度、孔隙率、休止角和渗透系数等；（2）尾砂的粒级组成；（3）各组方充填料的比重、含水率等；（4）不同养护龄期（7d、28d、60d）下的各组方的充填体单轴抗压强度、弹性模量等；（5）充填体不同养护龄期（7d、28d、60d）劈裂强度，计算其内摩擦角和粘结力，并绘制莫尔应力圆。

5 试验方法和方案本实验主要是在对尾砂进行物理力学性能测定和化学成分分析的基础上，选择不同充填配比进行室内充填体试块制作，测定其养护期为7d、28d、60d充填体单轴抗压强度和典型试块的7d、28d、60d劈裂强度，绘制摩尔圆，并求解内摩擦角及粘结力。

在得到以上物理化学性质分析结果和强度试验等结果后，对其进行技术经济分析，推荐尾砂材料充填所需的充填材料配比参数。

全尾砂充填系统实施方案设计尾砂充填系统是指利用尾矿、废料等物料填充在矿山或治理场所的过程。

这种系统设计在尾矿处理和废料管理方面起着至关重要的作用。

本文将探讨全尾砂充填系统的实施方案设计，包括系统组成、操作流程、设备要求和安全措施等方面。

一、系统组成2.处理系统：包括尾砂处理设备，如破碎机、筛分机等，用于将尾砂处理成适合充填使用的颗粒物料。

3.输送系统：包括输送带、输送管道等设施，用于将处理好的尾砂输送至充填现场。

4.充填系统：包括充填设备，如充填车、充填桩等，用于将处理好的尾砂填充至设定的位置。

5.监测系统：包括设计和建设监测设施，用于实时监测尾砂充填过程产生的数据，以便及时调整和优化系统运行。

二、操作流程2.尾砂处理：将收集到的尾砂经过破碎、筛分等处理，使其达到充填使用的标准。

3.尾砂输送：将处理好的尾砂通过输送带、输送管道等设施输送至充填现场。

4.尾砂充填：使用充填设备将处理好的尾砂填充至设定位置，确保充填均匀、密实。

5.监测调整：实时监测尾砂充填过程，及时调整和优化系统运行，确保充填效果符合要求。

三、设备要求1.收集设备：包括采集设备、装载机等，用于从矿山或处理场所收集尾砂。

2.处理设备：包括破碎机、筛分机等，用于将尾砂处理成适合充填使用的颗粒物料。

3.输送设备：包括输送带、输送管道等，用于将处理好的尾砂输送至充填现场。

4.充填设备：包括充填车、充填桩等，用于将处理好的尾砂填充至设定位置。

5.监测设备：包括监测仪器、传感器等，用于实时监测尾砂充填过程产生的数据。

四、安全措施1.培训和教育：对操作人员进行培训和教育，提高其对系统操作流程和安全措施的认识和理解。

2.安全防护：对系统设备和设施进行定期检查和维护，确保其运行安全可靠。

3.应急预案：建立完善的应急预案，对可能出现的突发情况进行预防和应对，保障系统运行的连续性和稳定性。

综上所述，全尾砂充填系统的设计和实施方案应包括系统组成、操作流程、设备要求和安全措施等方面的考虑。

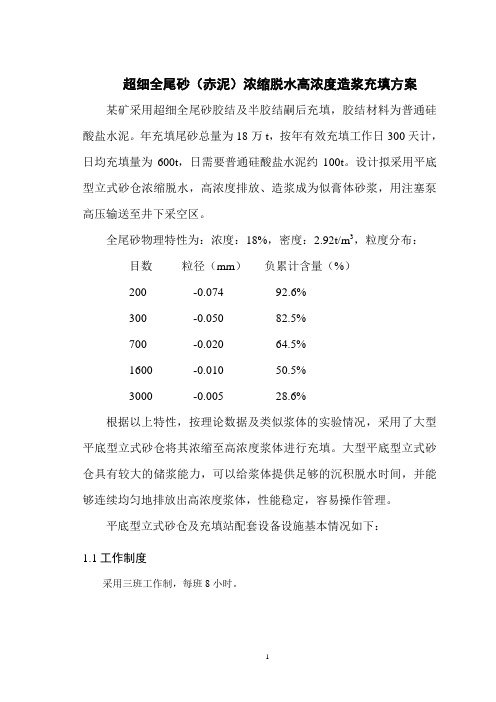

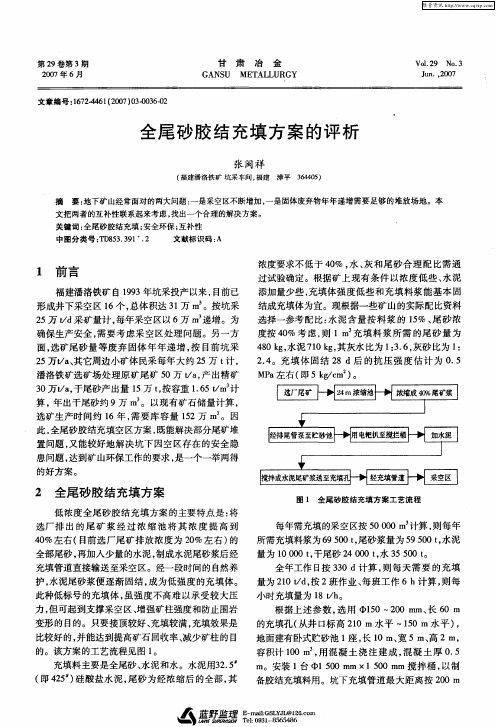

超细全尾砂（赤泥）浓缩脱水高浓度造浆充填方案某矿采用超细全尾砂胶结及半胶结嗣后充填，胶结材料为普通硅酸盐水泥。

年充填尾砂总量为18万t，按年有效充填工作日300天计，日均充填量为600t，日需要普通硅酸盐水泥约100t。

设计拟采用平底型立式砂仓浓缩脱水，高浓度排放、造浆成为似膏体砂浆，用注塞泵高压输送至井下采空区。

全尾砂物理特性为：浓度：18%，密度：2.92t/m3，粒度分布：目数粒径（mm）负累计含量（%）200 -0.074 92.6%300 -0.050 82.5%700 -0.020 64.5%1600 -0.010 50.5%3000 -0.005 28.6%根据以上特性，按理论数据及类似浆体的实验情况，采用了大型平底型立式砂仓将其浓缩至高浓度浆体进行充填。

大型平底型立式砂仓具有较大的储浆能力，可以给浆体提供足够的沉积脱水时间，并能够连续均匀地排放出高浓度浆体，性能稳定，容易操作管理。

平底型立式砂仓及充填站配套设备设施基本情况如下：1.1工作制度采用三班工作制，每班8小时。

1.2劳动定员表1 充填工程劳动定员表0点班8点班4点班合计尾砂供料 2 1 2 5供水供风 1 1水泥 1 1充填 2 2带班 1 1总计10充填站定员10人。

1.3充填站总投资估算表2充填设备单位工程概算表单位：元序号设备名称设备型号单位数量购置费安装费单价合价单价合价1 平底型立式砂仓YL24×32钢制台 1 629000062900002 锥体型水泥仓ZTX-478×12钢制台 1 420000 4200003 多功能控制器YL-24×16钢制台 1 120000 120000小计68300004 渣浆泵80ZJA-I-A36 台 2 60000 1200005 卧式多级离心泵50KDWA×8 台 2 30000 600006 刚性叶轮给料机YCD-18 台 1 8000 80007 风冷螺杆式空气BLT-150A 台 1 200000 2000008 卧式多级离心泵D6-25×4 台 1 8000 80009 卧式搅拌机台 1 200000 20000010 注塞泵————小计596000 运杂费（5%）0.05 29800安装费（10%）0.1 59600 合计7455800 59600表3 充填管道单位工程概算表单位：元序号项目名称规格型号单位数量安装费单价合价1 热轧无缝钢管Ф159 δ=8m 60 329 197402 热轧无缝钢管Ф125 δ=6m 150 215 322503 热轧无缝钢管Ф80 δ=5m 100 115 115004 热轧无缝钢管Ф60 δ=5m 500 90 450005 闸阀DN150 个 1 2500 25006 胶管阀DN150 个 1 2500 25007 电磁流量计DN150 个 2 4000 80008 闸阀DN125 个 6 2000 120009 球阀DN125 个 3 1000 300010 球阀DN80 个 4 800 320011 球阀DN60 个10 700 700012 气垫阀个20 500 1000013 造浆水嘴个460 500 23000014 压力表 1.6MPa 套 4 150 600合计392690表4充填土建单位工程概算表单位：元序号项目名称技术特征单位数量单价合价1 平底型立式砂仓Φ24×3.7 m³335 650 2177502 水泥仓Φ4.78×7.7 m³90 600 540003 事故池 3.5×2.5×1.6（2个）m³28 300 84004 操作间8.2×5.7×3.7 m247 1200 564005 空压机房15×4×3.5 m260 1600 960006 回填夹墙51×0.3×2 m³550 120 66000合计490150表5 电气土建单位工程概算表单位：元序号项目名称技术特征单位数量单价合价1 变配电所12×4=48m2h=4.5m m248 1600 76800合计76800表6电气设备单位工程概算表单位：元序号设备名称设备型号单位数量购置费安装费单价合价单价合价1 10kv电力变压器S11 400/10，10/0.4kV，400kVA台 1 100000 1000002 低压配电屏GGD2型台 4 28000 1120003 低压无功补偿屏RNT-380V-96kVAR 台 1 30000 300004 10kv高压电力电缆YJV-8.7/10KV 1(3×35)m 500 75 375005 通讯费用10000 10000小计252000 47500 运杂费（5%）0.05 12600安装费（10%）0.1 25200 合计264600 72700表7充填站总投资估算表投资项目投资费用（万元）所占比例% 充填设备购置及安装电气设备购置及安装工人工资地表土建工程费用水费水泥费用尾砂输送费用增加排水费用充填设备电费不可预见费用总投资8812340 100.0 1.4充填单位成本。

充填系统控制方案说明一、充填工艺及基本技术要求一般充填系统的工艺采用全尾砂配水泥胶结充填法，工艺对灰沙比的要求在1：（4~10）范围内。

充填能力一般只考虑正常情况下的充填料量，特殊情况才出现一次最大充填量的要求。

充填浓度一般为66~70%。

砂仓出浆浓度60~65%。

用户方一般对自控系统提出以下要求。

（１）水泥仓下料量的监测采用冲板流量计作为变送器，输出信号显示于仪表柜相应的显示器上，观察显示数据，通过调节调速电机的调速装置（或变频器）控制螺旋给料机的转速，从而保证水泥仓给料的稳定．（２）砂仓放料监测采用电磁流量计作为变送器，输出信号显示于仪表柜相应的显示器上，观察显示数据，采用调节电机执行器调节电动管夹阀的开启角控制流量，从而保证放砂量的稳定。

（３）放料浓度监测由浓度计作为变送单元，其监测信号显示于仪表柜相应的显示器上，观察显示数据，采用调节电机执行器调节电动管夹阀的开启角，通过对水量的调节使砂仓的放砂浓度得到恒定。

（４）料位、液位监测在砂仓、水泥仓就搅拌桶内均设有料位液位监测设备，采用超声波液位计作为变送单元，其监测信号显示于仪表柜相应的显示器上，观察显示数据，可知仓内料位（液位）水平。

对搅拌桶，可采用电动执行器调节电动管夹阀的开启角控制放浆流量，从而使搅拌桶内的液位保持恒定。

二、方案说明系统的自控方案可采用以PLC为中心控制器的方案，也可以采用以工控机（IPC）为中心控制器的方案。

以PLC为中心控制方案，总体上系统的可靠性很高，但还需要IPC机做为人机交互界面，且系统的总体造价高。

以IPC为中心控制器的方案，IPC即是系统控制器，也是人机交互界面，系统造价比以PLC为要少。

为了加强监控，有些现场还配备有视频系统。

下面介绍以IPC为中心控制器的系统。

充填系统包括供沙回路、供水回路、供料回路、搅拌系统以及输送系统。

对控制系统的要求主要有以下几个方面：（1）充填能力及精度要求。

系统每小时充填输送能力稳定，灰沙比根据工艺要求稳定在1：（4~10）。
