一、单项选择题：（20分）1． IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为__________。
DA .瘦IP B.固IP C.胖IP D.都不是2．综合是EDA设计流程的关键步骤，在下面对综合的描述中，_________是错误的。
DA. 综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；B. 综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件；C. 为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束；D. 综合可理解为一种映射过程，并且这种映射关系是唯一的，即综合结果是唯一的。
3．大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是__C__。
A. FPGA全称为复杂可编程逻辑器件；B. FPGA是基于乘积项结构的可编程逻辑器件；C. 基于SRAM的FPGA器件，在每次上电后必须进行一次配置；D. 在Altera公司生产的器件中，MAX7000系列属FPGA结构。
4．进程中的信号赋值语句，其信号更新是___C____。
A. 按顺序完成；B. 比变量更快完成；C. 在进程的最后完成；D. 都不对。
5． VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述___________。
BA. 器件外部特性；B. 器件的内部功能；C. 器件的综合约束；D. 器件外部特性与内部功能。
6．不完整的IF语句，其综合结果可实现________。
AA. 时序逻辑电路B. 组合逻辑电路C. 双向电路D. 三态控制电路7．子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；指出下列哪些方法是面积优化_________。
B①流水线设计②资源共享③逻辑优化④串行化⑤寄存器配平⑥关键路径法A. ①③⑤B. ②③④C. ②⑤⑥D. ①④⑥8．下列标识符中，__________是不合法的标识符。

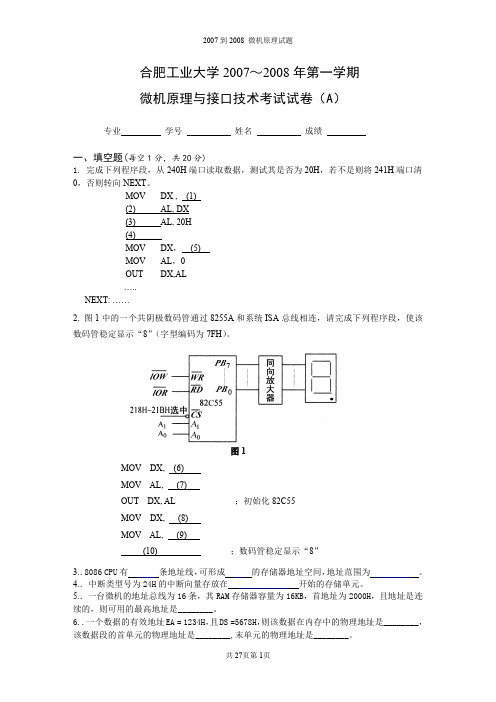

合肥工业大学2007～2008年第一学期微机原理与接口技术考试试卷（A）专业学号姓名成绩一、填空题(每空1分，共20分)1.完成下列程序段，从240H端口读取数据，测试其是否为20H，若不是则将241H端口清0，否则转向NEXT。
MOV DX,(1)(2)AL,DX(3)AL,20H(4)______MOV DX，(5)MOV AL，0OUT DX,AL…..NEXT:……2.图1中的一个共阴极数码管通过8255A和系统ISA总线相连，请完成下列程序段，使该数码管稳定显示“8”（字型编码为7FH）。
图1MOV DX,(6)MOV AL,(7)OUT DX,AL；初始化82C55MOV DX,(8)MOV AL,(9)(10)；数码管稳定显示“8”3.．8086CPU有条地址线，可形成的存储器地址空间，地址范围为。
4.．中断类型号为24H的中断向量存放在开始的存储单元。
5.．一台微机的地址总线为16条，其RAM存储器容量为16KB，首地址为2000H，且地址是连续的，则可用的最高地址是________。
6..一个数据的有效地址EA=1234H，且DS=5678H，则该数据在内存中的物理地址是________，该数据段的首单元的物理地址是________,末单元的物理地址是________。
7．若当前堆栈指针SP指向2006H单元，则向堆栈中压入5个字的内容后，SP应指向________。
8．若8086CPU引脚状态是M/IO=1，RD=1，WR=0，则此时执行的操作是________。
二、综合题(80分)1.(10分)一个异步串行通信口，通过TXD发送一帧数据的字符格式如图2的实线所示：图2如果线路上传送的字符格式包括7位ASCII码数据，一位奇偶校验位，一位停止位。
要求：(1)写出该帧字符所传送的数据值，并说明是奇校验还是偶校验。
(2)如果波特率为600bps，请计算传送上面这一帧数据所需要的时间。
填空题：1、一般将一个完整的VHDL程序称为设计实体2、VHDL设计实体的基本结构由（库）、（程序包）、（实体）、（结构体）和（配置）组成。
3、（实体）和（结构体）是设计实体的基本组成部分，它们可以构成最基本的VHDL 程序。
4、根据VHDL语法规则，在VHDL程序中使用的文字、数据对象、数据类型都需要（事先声明）。
5、在VHDL中最常用的库是（IEEE）标准库，最常用的数据包是（STD_LOGIC_1164）数据包。
6、VHDL的实体由（实体声明）部分和（结构体）组成。
7、VHDL的实体声明部分指定了设计单元的（输入出端口）或（引脚），它是设计实体对外的一个通信界面，是外界可以看到的部分。
8、VHDL的结构体用来描述实体的（逻辑结构）和（逻辑功能），它由VHDL 语句构成，是外界看不到的部分。
9、在VHDL的端口声明语句中，端口方向包括（输入）、（输出）、（双向）和（缓冲）。
10、VHDL的标识符名必须以（字母开头），后跟若干字母、数字或单个下划线构成，但最后不能为（下划线）11、VHDL的数据对象包括（常量）、（变量）和（信号），它们是用来存放各种类型数据的容器。
12、为信号赋初值的符号是（：=）；程序中，为变量赋值的符号是（：=），为信号赋值的符号是（<=）13、VHDL的数据类型包括（标量类型）、（复合类型）、（存储类型）和（文件类型）。
14、在VHDL中，标准逻辑位数据有（九）种逻辑值。
15、VHDL的操作符包括（逻辑）、（算术）、（关系）和（并置）四类。
选择题：1、IEEE于1987年公布了VHDL的（A）语法标准。
A、IEEE STD 1076-1987;B、RS232;C、IEEE STD_LOGIC_1164;D、IEEE STD 1076-1993;2、IEEE于1987年公布了VHDL的（D）语法标准。
A、IEEE STD 1076-1987;B、RS232;C、IEEE STD_LOGIC_1164;D、IEEE STD 1076-1993;3、VHDL的设计实体可以被高层次的系统（D ），成为系统的一部分。
vhdl期末考试题库及答案VHDL期末考试题库及答案一、选择题1. VHDL是一种用于电子设计自动化的硬件描述语言，主要用于描述什么？A. 软件程序B. 硬件电路C. 数据库D. 操作系统答案：B2. 在VHDL中，哪个关键字用于定义一个进程？A. processB. procedureC. functionD. package答案：A3. 下列哪个不是VHDL的预定义数据类型？A. bitB. integerC. realD. boolean答案：A4. VHDL中，哪个属性用于获取信号的稳定值？A. 'stable'B. 'event'C. 'quiet'D. 'transaction'答案：A5. 在VHDL中，以下哪个是合法的信号赋值语句？A. signal a : integer := 5;B. signal a : integer is 5;C. signal a <= 5;D. signal a : integer = 5;答案：C二、简答题1. 简述VHDL中的并发语句和顺序语句的区别。
答案：并发语句用于描述多个独立操作同时发生，如进程和并行块；顺序语句描述操作的顺序执行，如if语句、case语句等。
2. 解释VHDL中的时序仿真和功能仿真的区别。
答案：时序仿真考虑了信号的时序特性，如延迟和时间，用于验证设计在实际工作条件下的行为；功能仿真则不关心时序，只验证设计的功能正确性。
三、编程题1. 编写一个VHDL程序，实现一个简单的二进制加法器。
答案：```vhdlentity adder isport(A, B : in bit_vector(1 downto 0);Sum : out bit_vector(1 downto 0);Carry : out bit);end entity adder;architecture behavior of adder isbeginprocess(A, B)begincase A iswhen "00" => Sum <= "00"; Carry <= '0';when "01" => Sum <= "01"; Carry <= '0';when "10" => Sum <= "01"; Carry <= '0';when "11" => Sum <= "10"; Carry <= '1';end case;end process;end architecture behavior;```四、论述题1. 论述在VHDL中使用测试平台（testbench）的重要性。

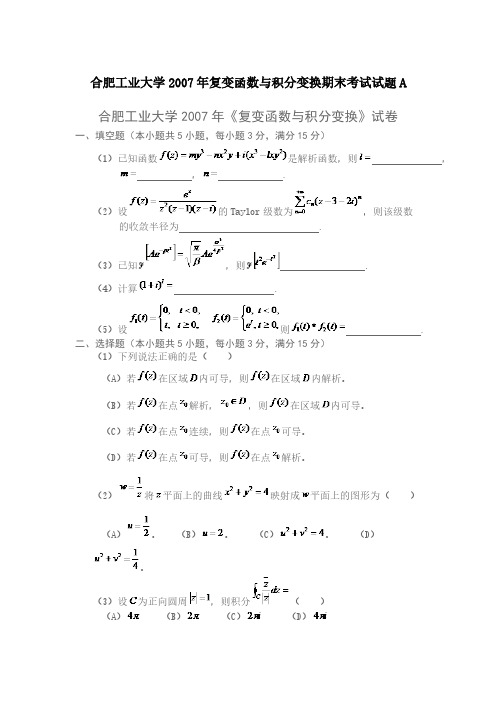

）已知函数是解析函数，则， .）设的级数为，则该级数）已知，则 .）计算 .）设则 .）若在区域内可导，则在区域内解析。
）若在点解析，，则在区域内可导。
）若在点连续，则在点可导。
）若在点可导，则在点解析。
）将平面上的曲线映射成平面上的图形为（）。
）。
）。
）设为正向圆周，则积分（）））））（4）级数（）（A）敛散性不定。
（B）发散。
（C）条件收敛。
（D）绝对收敛。
（5）是函数的（）（A）非孤立奇点。
（B）可去奇点。
（C）一级极点。
（D）本性奇点。
三、（12分）验证在右半平面内是调和函数，并求以此为虚部的解析函数，且使.四、计算下列各题（本小题共6小题，每小题5分，满分30分）（1）；（2），其中，取正向；（3），其中，取正向；（4），其中，取正向；（5），其中，取正向；（6）。
五、（12分）将函数分别在下列圆环域内展开成洛朗级数：（1）；（2）；（3）六、（12分）用积分变换解微分方程，.七、（4分）设在上解析，且，证明 .合肥工业大学2007年《复变函数与积分变换》试题解答一、（1）-3，1，-3；（2）；（3）；（4）（5）.二、（1）A；（2）D；（3）C；（4）B；（5）C.三、由方程，又，故有，.所以，由得，所以.四、（1）原式（2）因为在上及内部解析，由Cauchy-Coursat基本定理，原式=0.（3）原式（4）原式（5）原式（6）令，则原式记，则Res,Res原积分.五、.（1）在内，（2）在内，（3）在内，六、记，对方程两边取Laplace变换，解得七、设曲线，取正向。
由导数公式，因为所以。
合肥工业大学数据库期末考试试题及答案一、填空题（每空0.5分，共12分）1、数据管理是指对数据进行分类、组织、编码、存储、检索和维护，它是数据处理的中心问题。
2、数据模型有概念层数据模型和组织层数据模型两类模型。
数据模型通常由数据结构、数据操作和完整性约束三部分组成。
3、数据库系统一般由数据库、软件系统、硬件环境和人员构成。
4、关系模型中有三类完整性约束：实体完整性、参照完整性和用户定义的完整性。
5、传统的集合运算是二目运算包括并、差、交、笛卡尔积四种运算。
专、连接等。
6、支持SQL的同样支持数据库三级模式结构，其中外模式对应于视图和，内模式对应于基本表和表的索引。
7、视图机制间接地实现支持存取谓词的用户权限定义。
8、审计一般可以分为财政财务审计和经济效益审计。
9、关系模式R中属性或属性组X并非R的码，但X是另一个关系模式的码，则称X是R的外码。
二、简答题（每小题4分，共20分）1、简述关系模型的3个组成部分。
关系模型由数据结构、数据操作、和完整性约束三部分组成2、在SQL语言中，SELECT语句的一般格式SELECT [ALL|DISTINCT] <目标列表达式> [别名] [,<目标列表达式> [别名]…]FROM <表名或视图名> [别名] [,<表名或视图名> [别名]…][WHERE <条件表达式>][GROUP BY 列名 [，列名…][HAVING <条件表达式>]][ORDER BY <列名> [ASC|DESC] [,<列名> [ASC|DESC]…];3、在SQL语言中，模式定义与删除语句一般格式。
CREATE SCHEMA <模式名> AUTHORIZATION<用户名> DROP SCHEMA<模式名>4、在SQL 语言中，插入数据、修改数据、删除数据语句一般格式。
一、选择：（每题3分，共计30分）1、表示任意两位无符号十进制数需要 二进制数。
A ．6B ．7C ．8D ．9 2、标准或-与式是由 构成的逻辑表达式。
A ．与项相或 B. 最小项相或 C. 最大项相与 D.或项相与 3、从JK 触发器是 。
A. 在CP 的上升沿触发B. 在CP 的下降沿触发C. 在CP = 1的稳态下触发D. 与CP 无关4、R 、S 是RS 触发器的输入端，则约束条件为 。
A. RS = 0B. R + S = 0C. RS = 1D. R + S = 15、触发器的现态为0，在CP 作用后仍然保持0状态，那么激励函数的值应该是 。
A. J = 1, K = 1 B. J = 0, K = 0 C. J = 0, K = d D. J = 1, K = d6、同步计数器是指 的计数器。
A. 由同类型触发器B. 各触发器的时钟端连接在一起，统一由时钟控制C. 可以用前一级触发器的输出作为后一级触发器的时钟D. 可以用后一级触发器的输出作为前一级触发器的时钟7、下列触发器中，不能实现1n Q = nQ 的是 。
A. JK 触发器B. D 触发器C. T 触发器D. RS 触发器8、4位二进制加法计数器正常工作时，从0000开始计数，经过1000个输入计数脉冲之后，计数器的状态应该是 。
A. 1000B. 0100C. 0010D. 00019、可以用来实现并/串和串/并转换的器件是 。
A. 计数器 B. 移位寄存器 C. 存储器 D. 序列信号检测器10、设计一个四位二进制码的奇偶位发生器（假定采用偶检验码）， 需要 个异或门。
A ．2 B. 3 C. 4 D. 5二、填空：（每题2分，共10分）1、（48）10 =（_________）16 =（______________）2 。
2、集成触发器三种结构： 、 的和 。
3. 函数的反函数= 。
4、时序逻辑电路的功能表示方法有： 、 、和 。
河北大学课程考核试卷2008 —— 2009 学年第一学期2006 级电气类专业（类）考核科目 EDA 技术课程类别必修考核类型考查考核方式闭卷类别 A一、选择题：1、下列标示符哪些是合法的（ B ）A、 $timeB、 _dateC、 8sumD、 mux#2、如果线网类型变量说明后未赋值，起缺省值是（ D ）A、 xB、 1C、 0D、 z3、现网中的值被解释为无符号数。
在连续赋值语句中，assign addr[3:0]=-3;addr 被赋予的值是（ A ）A、 4’b1101B、 4’b0011C、 4’bxx11D、 4’bzz114、 reg[7:0] mema[255:0] 正确的赋值是（ A ）A、 mema[5]=3 ’d0,B、 8’d0;C、 1’b1;D、 mema[5][3:0]=4 ’d15、在 code 模块中参数定义如下，请问top 模块中 d1 模块 delay1、 delay2 的值是 ( D )module code(x,y); module top;paramee delay1=1,delay2=1; .code #(1,5) d1(x1,y1);endmodule endmoduleA、（ 1,1）B、（5,5）C、（ 5,1）D、（ 1,5）6、“ a=4’b11001,b=4 ’bx110”选出正确的运算结果（ B ）A、 a&b=0B、a&&b=1C、b&a=xD、 b&&a=x7、时间尺度定义为timescale 10ns/100ps ，选择正确答案（ C ）A、时间精度 10nsB、时间单位 100psC、时间精度 100psD、时间精度不确定8、若 a=9,执行 $display( “current value=%0b,a=%0d ”,a,a)正确显示为（ B ）A、 current value=1001,a=09B、current vale=1001,a=9C、 1001,9D、 current vale=00 001001,a=99、 aways begin #5 clk=0； #10 clk=~clk;end 产生的波形（ A ）A、占空比 1/3B、 clk=1C、 clk=0D、周期为 1010、在 Verilog 中定义了宏名`define sum a+b+c 下面宏名引用正确的是（ C ）A、 out= ’sum+d;B、 out=sum+d;C、 out=`sum+d;D、都正确二、填空题：（共 15 分，每小题 3 分）1、某一纯组合电路输入为in1，in2 和 in3，输入出为 out ，则该电路描述中always 的事件表达式应写为always@(in1,in2,in3 ); 若某一时序电路由时钟clk 信号上升沿触发，同步高电平复位信号rst 清零，该电路描述中always 的事件表达是应该写为always @( posedge clk )。
合肥工业大学试卷 （试卷 A ） 共 3 页第 页2007～ 2008 学年第 二 学期 课程代码 07002510 学分 4.5 课程名称 工程测试技术 命题教师 巫绪涛等4人 教研室主任审批签名 学号 学生姓名 教学班号 考试班级 考试日期 成绩命题教师注意事项:1、主考教师必须于考试一周前将“试卷A ”、“试卷B ”经教研室主任审批签字后送教务科印刷。
2、请命题教师用黑色水笔工整地书写题目或用A4纸横式打印贴在试卷版芯中。
一、简答题(40分)1．简述全息照相与普通照相的区别。
(10分)2．一受集中载荷作用的钢空间结构，采用环氧树脂材料做成模型，如果模型与结构的几何相似系数10/==m p L L L C ，m p νν=。
求它们之间应力换算关系(其中p 表示原型，m 表示模型)。
(10分)3．利用方向导数法求解⎪⎪⎩⎪⎪⎨⎧=∂∂+-∂∂+∂∂=∂∂+-∂∂+∂∂0)1(0)1(2y a p a y b b xb y b a y a b x a 的特征方程。
(10分)4．描述周期信号的频率结构可采用什么数学工具?周期信号的频率结构具有何特点?描述非周期性的信号可采用什么数学工具?非周期信号的频率结构具有何特点?(10分)二、计算及作图题(60分)1．应变电阻标定装置如图1所示，Ω120=R ，00.2=K 。
若分别并联电阻Ω5110=p R ，Ω52102⨯=p R ，则相当于感受多大应变?(15分)2．图2所示平面眼杆受拉力N 700=F 作用，材料条纹值级kN/m 5.12=f ，眼杆的厚度mm5=t ，洞孔处宽度mm 7.13=b ，大孔直径mm 26=D ，小孔直径mm 3=d ，A 点的条纹级数56.9=A N 。
试求眼杆的应力集中系数k 。
(15分)3．两相同材料弹性杆的共轴撞击如下图所示，作出X —t 图以及σ —v 图，并确定其撞击结束时间及两杆脱开时间。
(15分)4．求周期三角波的均值及富里叶复指数函数形式的表达式，并画出其频谱图。
合肥工业大学2007/2008 学年第一学期末考试试题答案及评分标准（A卷）一、填空题（20分,每空格1分）1、VHDL是否区分大小写？不区分。
2、digital_ _8标识符合法吗？不合法。
12_bit标识符合法吗？不合法。
signal标识符合法吗？不合法。
3、结构体有三种描述方式，分别是数据流、行为、和结构化。
4、请分别列举一个常用的库和程序包library ieee 、use ieee.std_logic_1164.all 。
5、一个信号处于高阻（三态）时的值在VHDL中描述为‘Z’。
6、将一个信号width定义为一个4位标准逻辑向量为signal width : std_logic_vector(3 downto 0) 。
7、/=是不相等操作符，功能是在条件判断是判断操作符两端不相等。
8、设D0为'0', D1为'1', D2为'1', D3为'0', D3 & D2 & D1 & D0的运算结果是“0110”，（D3 or D2）and（D1 and not D0）的运算结果是：‘1’。
9、赋值语句是（并行/串行）并行执行的，if语句是（并行/串行）串行执行的。
10、请列举三种可编程逻辑器件： EEPROM 、 GAL 、 FPGA 。
二、简答（20分，每小题5分）1、简述VHDL程序的基本结构。
程序包（2）实体（3）结构体（5）若答出配置也可加1分2、简述信号与变量的区别。
信号延时赋值，变量立即赋值（2）信号的代入使用<=，变量的代入使用:=；（4）信号在实际的硬件当中有对应的连线，变量没有（5）3、简述可编程逻辑器件的优点。
●集成度高，可以替代多至几千块通用IC芯片–极大减小电路的面积，降低功耗，提高可靠性（1）●具有完善先进的开发工具–提供语言、图形等设计方法，十分灵活–通过仿真工具来验证设计的正确性（2）●可以反复地擦除、编程，方便设计的修改和升级（3）●灵活地定义管脚功能，减轻设计工作量，缩短系统开发时间（4）●保密性好（5）4、试比较moore状态机与mealy状态机的异同。
Moore输出只是状态机当前状态的函数（3）Mealy输出为有限状态机当前值和输入值的函数（5）三、判断题（10分）library ieee;use ieee.std_logic_arith.all;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;以上库和程序包语句有无错误？有，有的话请在原程序相应位置改正。
（2）entity rom isport(addr: in std_logic_vector(0 to 3);ce: in std_logic;data:out std_logic_vector(7 downto 0);)end rom;以上port语句有无错误？有，有的话请在原程序相应位置改正。
（4）architecture behave of rom isbeginprocess（ce,addr）（6）beginif ce='0' thencase addr iswhen "0000"=>data<="10001001";when "0001"=>data<="10001010";when "0010"=>data<="10001011";when "0011"=>data<="10001100";when "0100"=>data<="10001101";when "0101"=>data<="10001110";when "0110"=>data<="10001111";when "0111"=>data<="10010000";when "1000"=>data<="10010001";when "1001"=>data<="10010010";when "1010"=>data<="10010011";when "1011"=>data<="10010100";when "1100"=>data<="10010101";when "1101"=>data<="10010110";when "1110"=>data<="10010111";when others=>data<="10011000"; end case;elsedata:="00000000"; --data <= “00000000”; （8）end if; （10）end process;end behave;以上architecture中有哪些错误？请在原程序相应位置改正。
四、编程（共50分，除特殊声明，实体可只写出PORT语句，结构体要写完整）1、用IF语句编写一个二选一电路，要求输入a、b, sel为选择端，输出q。
（本题10分）Entity sel2 isPort (a,b : in std_logic;sel : in std_logic;q : out std_logic);End sel2; (3)Architecture a of sel2 isbeginif sel = ‘0’ thenq <= a; (6)elseq <= b; (9)end if;end a; (10)2、编写一个4位加法计数器VHDL程序的进程（不必写整个结构框架），要求复位信号reset 低电平时计数器清零，变高后，在上升沿开始工作；输入时钟信号为clk，输出为q。
（本题10分）Process(reset,clk) (2)beginif reset = ‘0’ thenq <= “0000”; (4)elsif clk’event and clk = ‘1’ then (6)q <= q + 1; (9)end if;end process; (10)3、填写完成一个8-3线编码器的真值表（5分），并写出其VHDL程序（10分）。
8 -3线编码器真值表entity eight_tri isport(b: in std_logic_vector(7 downto 0);en: in std_logic;y: out std_logic_vector(2 downto 0));end eight_tri; (3)architecture a of eight_tri issignal sel: std_logic_vector(8 downto 0); (4)beginsel<=en & b;y<= “000” when (sel=”100000001”)else“001” when (sel=”100000010”)else“010” when (sel=”100000100”)else“011” when (sel=”100001000”)else“100” when (sel=”100010000”)else“101” when (sel=”100100000”)else“110” when (sel=”101000000”)else“111” when (sel=”110000000”)else(9)“zzz”;(10)end a;4、根据已给出的全加器的VHDL程序，试写出一个4位逐位进位全加器的VHDL程序。
（本题15分）library IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_arith.all;use IEEE.std_logic_unsigned.all;entity adder isport (a,b,c: in std_logic;carr: inout std_logic;sum: out std_logic);end adder;architecture adder_arch of adder isbeginsum <= a xor b xor c;carr <= (a and b) or (b and c) or (a and c);end adder_arch;entity full_add isport (a,b: in std_logic_vector (3 downto 0);carr: inout std_logic_vector (4 downto 0);sum: out std_logic_vector (3 downto 0));end full_add; (5)architecture full_add_arch of full_add iscomponent adderport (a,b,c: in std_logic;carr: inout std_logic;sum: out std_logic);end component; (10)begincarr(0)<='0';u0:adder port map(a(0),b(0),carr(0),carr(1),sum(0));u1:adder port map(a(1),b(1),carr(1),carr(2),sum(1));u2:adder port map(a(2),b(2),carr(2),carr(3),sum(2));u3:adder port map(a(3),b(3),carr(3),carr(4),sum(3));end full_add_arch; (15)五、附加题（10分，本题可产生附加分，全卷不能超过100分）完成下面moore状态机程序，该设计为一个存储控制器状态机。
