实验三多路选择器与编码器的VHDL设计一. 实验目的1．掌握硬件描述语言描述多路选择器的方法。

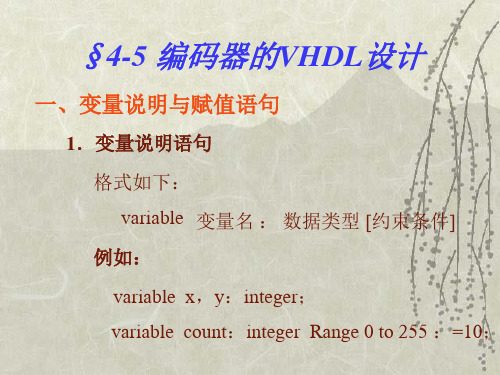

2. 掌握硬件描述语言描述编码器的方法3．学会使用VHDL进行简单的逻辑电路设计。
4. 掌握用Quartus II进行文本输入法进行电路设计、编译和仿真方法。
二、实验仪器设备1．PC机一台2．QuartusⅡ开发软件一套3．ＥＤＡ技术实验开发系统一套三. 实验任务1. 设计一个4选1多路选择器用VHDL设计的4选1多路选择器中，当控制端S=0时多路选择器有效，S=1时禁止工作，输出封锁为低电平。
d0,d1,d2,d3分别为四个数据输入端的端口名，a0,a1为通道选择控制信号输入端的端口名，y为输出端的端口名。
（1）4选1多路选择器的VHDL程序entity mux4_1 isport(d0,d1,d2,d3: in bit;a0,a1,s: in bit;y: out bit);end;architecture one of mux4_1 issignal a: bit_vector(1 downto 0);Beginprocess(a0,a1)begina<=a1&a0;if (s='0') thencase a iswhen "00"=> y <=d0;when "01"=> y <=d1;when "10"=> y <=d2;when "11"=> y <=d3;end case;else y<='0';end if;end process;end;（2）根据编写的VHDL程序并在Quartus II软件中进行输入、编译和仿真。
其功能仿真波形如下图所示，通过波形分析符合4选1多路选择器的要求。
图１ＶＨＤＬ程序录入图２程序仿真波形图。

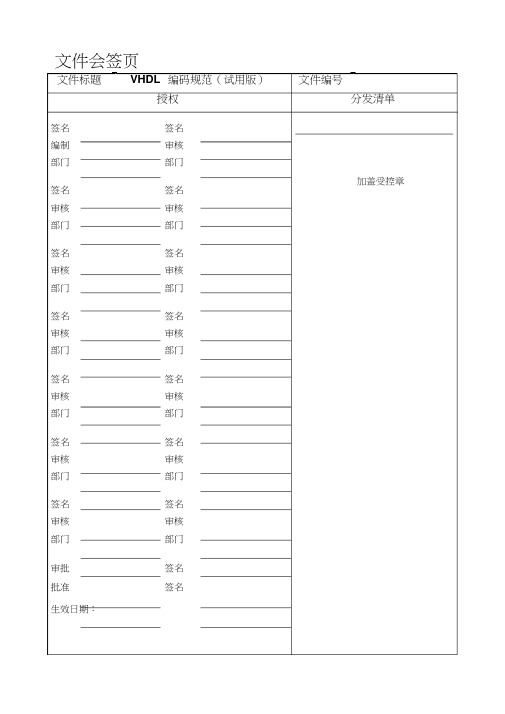

文件会签页文件标题VHDL 编码规范（试用版）文件编号授权分发清单签名签名编制审核部门部门加盖受控章签名签名审核审核部门部门签名签名审核审核部门部门签名签名审核审核部门部门签名签名审核审核部门部门签名签名审核审核部门部门签名签名审核审核部门部门审批签名批准签名生效日期：文件历史记录文件编号现行版本V1.0 文件标题VHDL代码设计规范文件履历版次编制日期更改内容（条款）VHDL代码设计规范（评审稿）文件编号：编制：审核：VHDL代码设计规范（定稿）文件编号：编制：审核：可靠性审核：标准化：批准：目录1. 目的 (1)2. 范围 (1)3. 术语说明 (1)4. 规范列表 (1)5. 规范 (3)5.1. 书写规范 (3)5.1.1. 命名规范. (3)5.1.2. 注释规范. (5)5.1.3. 其他书写规范. (6)5.2. 设计规范 (6)5.2.1. 复位. (6)5.2.2. 时钟. (7)5.2.3. 状态机. (7)5.2.4. 异步信号. (7)5.2.5. 其他设计规范. (8)5.3. 设计常识 (9)6. 附录 (9)6.1. 例子说明（规范详细解释） (9)6.2. 代码模板 (18)1. 目的规范VHDL的设计风格，保证代码的可读性、重用性及与现有EDA工具的一致性，从而形成对设计代码的标准化管理。
