理光复印机通用代码

理光复印机通用代码故障代码：SC——101：曝光灯出错SC------120: 扫描架出错1SC------121: 扫描架出错2SC------302: 充电棍漏电SC------304: 充电棍电流校正出错（图像浓度传感器不良）SC------320: 多面反射镜电机异常SC------321: 没有激光写入信号的出错1SC------322: 第一只激光同步信号出错（LD 装置失败）SC------323: LD 驱动电流过大SC------326: 第二只激光同步信号出错（LD 装置失败）SC------327: LD 装置原位置出错1 (因为接头走向不对,造成LD装置移动受阻) SC------328: LD 装置原位置出错2 (因为接头走向不对,造成LD装置移动受阻) SC------329: 激光束间距调整的出错(因为接头走向不对,造成LD装置移动受阻) SC------350—1: ID 传感器出错1SC------350—2: ID 传感器出错2SC------350—3: ID 传感器出错3SC------350—4: ID 传感器出错4SC------350—5: ID 传感器出错5SC------360: 硬盘驱动出错1 (HDD不良或HDD控制板不良)SC------361: 硬盘驱动出错2 (HDD不良)SC------362: IMAC (图像压缩IC)出错(BICU不良或HDD控制板不良)SC------365: 图像储存地址出错SC------390—1: TD 传感器出错1SC------390—2: TD 传感器出错2SC------391: 显影偏压的漏泄SC------401—1 转印棍漏电出错SC------401—2 转印棍漏电出错SC------403：转印带位置传感器出错SC------405：转印带出错SC------440: 主电机卡死SC------490: 排风扇电机卡死SC------492: 冷却风扇电机卡死SC------493: 桥接器冷却风扇卡死SC------501—1: 第一纸盘升纸故障1SC------501—2: 第一纸盘升纸故障2SC------502—1: 第二纸盘升纸故障1SC------502—2: 第二纸盘升纸故障2SC------503—1: 第三纸盘升纸故障1SC------503—2: 第三纸盘升纸故障2SC------504—1: 第四纸盘升纸故障1SC------504—2: 第四纸盘升纸故障2SC------506: 纸盘装置主电机卡死SC------507: LCT 主电机卡死SC------510—1: LCT 纸盘故障1SC------510—2: LCT 纸盘故障2SC------541: 定影部热敏电阻开路SC------542: 预热过程中定影温度出错SC------543: 定影部过热出错1SC------545: 定影部过热出错2SC------546: 定影部可复印温度出问题SC------547: 零交信号SC------548: 定影部装置安装出错SC------599: 单格纸盘电机卡死SC------601: BICU与扫描装置通信异常SC------602: BICU与HDD控制板之间通信异常SC------620—1: BICU与ADF之间通信异常1 SC------620—2: BICU与ADF之间通信异常2 SC------620—3: BICU与ADF之间通信异常3 SC------726: 文件制成器移动／升降电机异常SC------727: 文件制成器装订器转动电机异常SC------729: 文件制成器打孔电机异常SC------730: 文件制成器装订器定位电机异常SC------900: 电气的总数计数器异常SC------951: F门的信号异常2SC------954: 打印机图像设置出错SC------955: 储存器设置出错SC------959: 打印机设置ID 出错SC------960: 打印机返回ID 出错SC------961: 打印机就绪ID 出错SC------962: 储存器设置ID 出错SC------963: 储存器结束ID 出错SC------964: 打印机就绪出错SC------980: HDD 存取出错SC------981: HDD 响应出错SC------982: HDD 结构出错SC------990: 软件性能出错理光复印机维修通用故障代码，分享SC195：系列号不符SC201：多棱镜电机不良SC220：同步检测信号错SC221：同上（指各色的同步）SC240：激光过强（001：Y 002：M 003：C 004：K）SC260、261：电源板保险烧SC285：线位调整有错SC370 SC371 SC372 SC373：KYCM TD传感器有错SC374 SC375 SC376 SC377：KYCM VT传感器有错SC380：K显影电机有问题SC381：彩显影电机有问题SC385：ID传感器的VSG有错SC386 SC387 SC388 SC389：KYCM显影伽马有错SC390：显影偏压输出有错SC391-01：充电AC输出有错SC460 SC461：热敏电阻SC471：转印原位有错SC490：转印偏压有错SC501 SC502 SC503 SC504：纸盒有错SC530：定影风扇有错SC541.542.543.544.545.546：定影辊温度有错SC551.552.553.554.555.556：压力辊温度有错SC560：电源线有是器噪声SC722 723.724.725.726.727.729.730.731.732.733.734：分页器有错SC818：防卫有错SC819：致命错误SC820.821.822.823.824.827828.829.833.835.836.837.：打印印问题的自诊有错SC850：打印接口有错SC851：IEEE1394接口有错SC860：硬盘初始化有错SC861：硬盘重启SC863.864.865：硬盘的读取、CRC、进入有错SC900：电子计数器有错SC990：软件性能有错SC998：应用启动有错注：K：黑Y：黄C：蓝M：红---------------------------------------------------------------------------------------------------------------------。

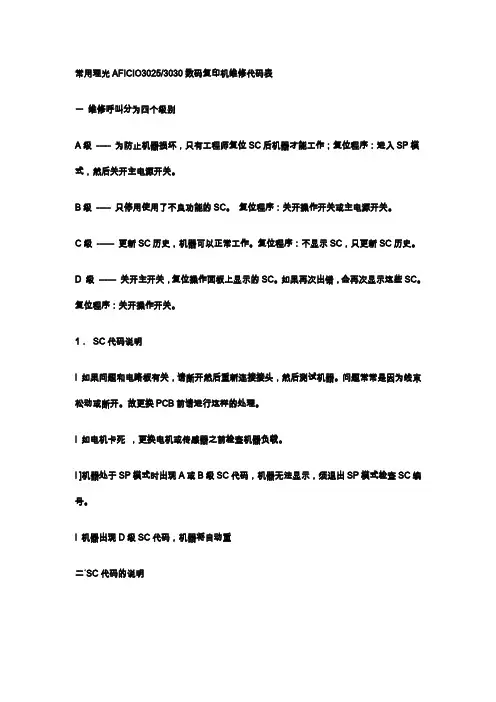

常用理光AFICIO3025/3030数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。

B级----- 只停用使用了不良功能的SC。

复位程序：关开操作开关或主电源开关。

C级------ 更新SC历史，机器可以正常工作。

复位程序：不显示SC，只更新SC历史。

D 级------ 关开主开关，复位操作面板上显示的SC。

如果再次出错，会再次显示这些SC。

复位程序：关开操作开关。

1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。

问题常常是因为线束松动或断开。

故更换PCB前请进行这样的处理。

l 如电机卡死，更换电机或传感器之前检查机器负载。

l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。

l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。

可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。

SC102 ----- 说明暴光灯出错。

扫描原稿后，暴光灯亮着的时间超过3分钟。

原因：SBCU 板不良；IPU板不良；控制板不良。

SC120 ----- 说明扫描仪原位出错。

在初始化或复印期间，扫描仪原位传感器未检测到接通状态。

可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。

SC121 ---- 说明扫描仪原位出错。

同SC120相反。

可能原因：同SC120。

SC122 ---- 说明扫描仪传感器出错。

在扫描架返回时原位传感器仍然开启。

可能原因：同上。

ANAASC123 --- 说明扫描仪原位传感器出错。

维修程序方式:1.进入维修程序方式:依次按下以下各键。

总清/节能--1--0--7-清零/停止(按住3秒以上)2.进入后复印计数器内“1”开始闪动,并且左上角出现一个点,同时自动图像浓度指示开始闪动,复印倍率显示熄灭。

3.设置后用“自动图像浓度键”确认,关机退出。

SP方式号功能4强制启动(空运转)5曝光灯熄灭的空运转6卡纸检测关闭7空运转8输入检查部件编号传感器/开关/信号1对位传感器2出纸传感器3手送纸无纸传感器4纸盘无纸传感器8高压漏电信号9电源板信号10右竖直导板信号12扫描架原位传感器13第四?第五反光镜原位传感器14镜头原位传感器16分页器纸传感器17分页器轮开关18分页器斗原位开关19分页器开关20ADF安装21ADF翻起开关22钥匙计数器插入信号9输出检查部件编号电气部件1主电机+消电灯+排风扇(高速) 2充电电极3转印电极4放电板5显影偏压6删边灯7机器切断(总开关继电器切断) 8排风扇电机(高速)9光学部冷却风扇10曝光灯+光学部冷却风扇11补粉电机12补粉电机(反转)17对位离合器18手送纸送纸离合器19纸盘送纸离合器21中继轮离合器23总数计数器10扫描架空运转11全部指示灯点亮14自动节能时间设定15自动复位时间设定16递增递减计数选择17窄纸选择方式19ADS优先(自动浓度优先)29定影温度控制选择30补粉方式选择SP设置补粉系统0使用TD传感器初期设定的检测补粉方式1使用由SP53设定的TD传感器目标电压的检测补粉方式2使用TD传感器初期设定的检测补粉方式(定量) 4定量补粉方式31补粉量(TD传感器方式)32补粉量(定量补粉方式)33图像偏压调整(手动ID方式)SP设置设置显影偏压0通常01最深+40V2较深+20V3较浅-20V4最浅-40V 34图像浓度调整(ADS方式)SP设置设置显影偏压0通常01较浅-20V2较深+20V3最浅-40V4最深+40V 35色粉接近用完状态中总补粉时间36TD传感器灵敏度调整38色粉浓度调整41先端删边调整42对位调整43垂直倍率调整44水平倍率调整45对位拱起量调整46对位拱起量调整--A5纸47焦点调整48光强调整(曝光灯电压) 49定影温度调整51曝光灯电压显示52定影温度显示53TD传感器目标控制电压调整54TD传感器增益调整55TD传感器输出数据显示56ADS参考电压调整57ADS输出电压显示59光学部温度显示60鼓电位测量(有纸)61鼓电位测量(无纸)62VL校正间隔63强制补粉64VR校正值66TD传感器初期设定(只有更换载体时必须执行)67TD传感器初期设定显示69成像装置计数器显示74特殊纸尺寸设置(在*号位置的纸尺寸)1:A32:*(通用)3:B44:A45:A4R6:B57:B5R 8:A59:B627:8K28:16K(横送)29:16K(直送) 77自动切断(能源之星开/关)78自动节能方式开/关88复印总数显示93VR校正的复位96色粉用完强制解除97维修呼叫(E5)解除(复位)98总数计数器复位99清除全部内存(必须按住“.”和“自动浓度”)(执行此方式必须将鼓和载体同时更换)。

理光复印机常用代码
理光进维修模式：
黄色按键——数字键107——按住红键5秒，选第一项后，直接输代码调整。

常用代码如下：
1、如果复印或打印淡，
先输2207强制供粉把黑度调上来在调以下代码才有用！
（2209、3001、2906）
2、清除清洁纸代码：
1902（#）把参数改为0（#）后关机开机。

58016（#）
清错误代码
3、调供粉率：
2209（#）正常值是850，数据越大供粉量越小，数据
越小供粉量越大。

3001（#）正常值是70，调整供粉ID电压，数据越大供
粉越大
2906（#）正常值9.7，调整ID供粉值，数据越大供粉
越大（注：一般调整到10---12之间）
2201(#)正常值550，调整显影电压
2001（#）正常值是900，调充电电压，数据大电压低，
数据小电压高。

2207（#）强制供粉
3103（#）显示显影和鼓电压，有三项电压显示，正常值一般在4.7\0.3\4.7，如果都是5.0，会出现复印或打印越印越淡，解决办法，把机器清扫干净！
2961、2962（#）清除复印打印件脏等问题
4、错误代码如下：
如果机器报错误代码，有的代码只要进入维修模式关机开机一般可以清掉！
550 清洁纸用完
495废粉管
552 热敏电阻和定影保险
542 热敏电阻
300 充电输出出错
402 转印出错
440 主电机出错
541 热敏电阻
555 定影保险
672 打印板内存或硬盘（出现这代码关系到很多地方就不一一说明）。
