高压变频器的日常检查与维护项目

检修高压变频器手指口述
1、工作前
1.l必须劳保齐全、穿绝缘靴、带绝缘手套、戴安全帽。

（手指自己）
1.2对检修使用的工具认真检查，绝缘棒等用具必须在有效期内，禁止使用不合格的工具。

（手指工具）
1.3检修前，必须先停电、验电、挂接地线、悬挂标志牌、装设遮拦。

（手指接地线、标志牌、遮拦）
1.44检修前应设专人监护。

（手指监护人）
1.5高压变频器放电30分钟方可开始工作
2.6设备未停运前不得打开柜门
2、检修中
2.1注意与邻近带电设备的安全距离。

（手指邻近带电设备）
2.2按图施工，不得随意更改图纸。

（手指图纸）
3.3禁止带变频器摇绝缘
3、检修后
3.1认真核对图纸，确认接线正确。

（手指图纸）
3.2认真检查所修机构，确认机构符合检修要求。

（手指所修机构）
3.3认真检查各电气联接点是否紧固。

（手指电气联接点）
3.4清理现场，清点工具，不得在检修现场遗留任何工具。

（手指工具）
4.5拆除接地线、标示牌、遮拦。

（手指接地线、标示牌）。

高压变频器功率单元故障维修与预防摘要：对单元串联式高压变频器在使用中常会出现的熔断器故障、光纤故障、过电压故障等轻故障进行了简要的分析并提出了对应的现场处理方法。

结合在现场的维修经验，对高压变频器功率单元常见硬件故障的维修方法、注意事项等做了详细的叙述。

通过对高压变频器功率单元的预防性维修，每年可以节省十余万元的返厂维修费用，取得了较好的经济效益。

关键词：高压变频器功率单元常见故障分析与维修1.高压变频器使用概况在能源日益紧张的今天，交流调速技术作为节约能源的一种重要手段，受到世界各国的重视。

变压变频控制可以平滑变速，调速范围广，效率高，功率因数高，还能降低启动冲击电流，获得较高的起动转矩，负载减速时可实现能量回馈的再生制动，使电动机快速逆转，并具有软启动、软停止，简单可编程，易构成自控系统。

它为提高产品质量和产量，节约能源、降低消耗，提高企业经济效益提供了重要的新手段。

变频器是将通用电源转换成电压可变，频率可变的适合交流异步电机调速需求的变换装置。

变频器是变频调速系统最为重要的设备。

对变频原理进行分析，异步电动机旋转磁场的转速为：n．=60fi/p，式中n1为同步转速r/min，fi为电源频率Hz，p为磁极对。

异步电动机输出轴的转速为：n=n1(l-s)=60f1(l-s )/p，式中s为异步电动机的转差率，s=（n1-2）/n1。

由此公式可看出：在保证转差率s和磁极对数p不变时，转速n与电源频率成正比，通过改变异步电动机的供电频率，就能改变电机的转速，从而实现调速。

高压变频器美中不足的是由于受大功率开关元件IGBT的耐压这一主要技术参数的影响，还无法实现直接逆变，所以现用高压变频器多采用了单元串联脉宽调制叠波升压输出，功率单元就是单元串联式高压变频器的核心部件，也是承受高电压大电流冲击的部件，是该类型变频器的主要易损件之一。

我公司在线使用西门子、利德华福、广州智光电气等厂家高压变频器多达120台，提高了生产的安全性、经济性、可靠性，但在长期使用过程中功率单元随内部原件老化，故障逐年增多，因此需要对可能发生的部件进行预防性维护以避免意外停机的发生，将会极大减少因设备故障影响生产的时间，有利于保障设备安全运行，对公司经济效益产生积极的影响。

电气设备维护保养规程一、目的检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。

二、维护保养规程各单位根据下面维护保养要求对电气设备进行维护保养,高压部分的年度检测保养可委托集团公司水电厂或有资质的专业公司进行检测保养。

各单位根据相应的维护保养要求对保养情况进行检查跟进。

（一）、低压配电盘、柜维护保养1、配电盘、柜外观清洁，保养周期为：1次/月；2、电器仪表应外表清洁,显示正常,固定可靠，保养周期为：1次/月；3、继电器、交流接触器、断路器、闸刀开关应外表清洁，触点完好，无过热现象，无噪音，保养周期为：1次/月；4、控制回路应压接良好、标号清晰,绝缘无变色老化，保养周期为：1次/月；5、指示灯、按钮、转换开关应外表清洁，标志清晰，牢固可靠，转动灵活，保养周期为：1次/月；6、母线排应清洁，压接良好，色标清晰,绝缘良好，保养周期为：1次J年；7、配电盘、柜对地测试应接地良好，保养周期为:1次/年；8、操作机构应灵活好用，保养周期为:1次/半年；9、隔离开关应触头正常、开合正常，保养周期为:1次/半年。

(二)■干式变压器维护保养1、定期检查(1)树脂浇注干式变压器是需要维护的，并不是完全免维护。

应该定期清理变压器表面污秽。

表面污秽物大量堆积，会构成电流通路，造成表面过热损坏变压器。

在一般污秽状态下，半年清理一次，严重污秽状态下，应缩短清理时间，同时在清理污秽物时，紧固各个部位的螺栓，特别是导电连接部位；(2)投运后的2~3个月期间进行第一次检查，以后每年进行一次检查。

2、检查的内容(1)检查浇注型绕组和相间连接线有无积尘，有无龟裂，变色，放电等现象，绝缘电阻是否正常；(2)检查铁芯风道有无灰尘，异物堵塞，有无生锈或腐蚀等现象；(3)检查绕组压紧装置是否松动；(4)检查指针式温度计等仪表和保护装置动作是否正常；(5)检查冷却装置包括电动机，风扇是否良好；(6)检查有无由于局部过热、有害气体腐蚀等使绝缘表面出现爬电痕迹和炭化现象等造成的变色；(7)检查变压器所在房屋或柜内的温度是否特别高，其通风，换气状态是否正常，变压器的风冷装置运转是否正常；(8)变压器的接地，必须可靠；(9)变压器如果停止运行超过72小时(若湿度≥95%时允许时间还要缩短)在投运前要做绝缘检测(委托水电厂)，若达不到以上要求，应做干燥处理，一般启动风机吹一段时间即可。

变频器的维护保养引言：变频器作为重要的工控设备应用于各行各业之中,不仅仅在工业生产中应用很多,在与人们日常生活息息相关的设施的控制中也应用,如自来水的恒压供水系统和比较高级的电梯控制中,确实是机电一体化的重要实施工具;虽然,随着科技日新月异,变频器已经采用了高品质的元器件、优质新型材料,并融入高新微电脑控制技术制造而成,但是,受到环境温度、变频器自身温度、粉尘、振动以及变频器内部元件老化的影响,变频器运行过程会出现一些潜在问题,一定程度地影响变频器长期稳定地运行,所以,从这个意义上来讲变频器使用过程中的维护保养就显得格外重要;1、日常检查和保养1.1、日常检查项目:1.1.1、运行环境:检查内容包括：a温度、湿度方面：温度＞40°C时应打开变频器盖板,以加大散热效率;b灰尘多少、有无气体方面:经常清灰除尘；确保变频器周边无异味、无易燃易爆气体;1.1.2、变频器本体:a振动、温升：振动平稳、出风口风温正常；b噪声:无异常噪声、无异味；c导线、端子：紧固螺钉无松动；1.1.3、电机：a振动、温升：检查电机运行是否平稳、电机温度是否正常；b噪声：检查电机运行时是否有异常和不均匀的噪声;1.1.4、输入、输出参数：a输入电压：输入电压要经常测量确保输入电压在规定的范围内；b输出电流：经常检查输出电流保证运行在额定电流之内,一般可参阅变频器自测电流即可,如要用钳形电流表测试,建议测试输入端电流,因为输出端有高频谐波一般钳形电流表测量会有很大偏差或误差;1.1.5冷却系统检查保养至少三个月进行一次：1.1.5.1安装环境通风是否良好,风道有无堵塞现象;1.1.5.2变频器本体风机运转是否正常,有无异常噪声;2、定期检查、维护、保养：用户根据实际情况确定3至6个月对变频器进行一次定期检查;特别注意：a.必须由经过专业培训的技术人员,才可进行变频器的维护及器件更换等操作；b.在打开变频器之前,请务必确认电源已切断；c.请用直流高压表测试P+、P-之间电压小于25v ;d.请不要异物如螺丝、垫片等遗留在机器内,否则可能造成变频器损坏,严重时可能导致火灾;2.1推荐使用的检查工具:2.1.1动圈式电压表：测量输入电压用;2.1.2钳形电流表：输入、输出电流测量用;2.1.3整流式电压表：输出电压精确测量时用;2.1.4万用电表：建议测量电压、及接地测量用;2.1.5兆欧表：电机、电缆和变频器接地检查用;2.1.5.1一般情况下不要测量变频器的绝缘情况,因为变频器在出厂前做过电气绝缘试验,用户不必再进行耐压测试;2.1.5.2若变频器闲置时间较长超过半年以上时和返修的变频器要使用前,必须再对变频器进行绝缘测试;2.1.5.3变频器的控制回路和端子严禁使用兆欧表测量,如要测时可用万用电表兆欧档简单测量即可;2.1.5.4对电机进行绝缘测试时,务必将点胶机和变频器之间的连接线拆除后再测量,否则将极可能损坏变频器;2.2检查和维护的内容：2.2.1主回路接线端子螺丝是否松动,如松动请加固;铜排等连接处是否有过热痕迹;2.2.2主回路电缆,控制回路电缆有无损伤,特别是与金属表面接触的表皮是否有割伤痕迹;2.2.3主回路电力电缆的绝缘是否良好;2.2.4对风道、本体风扇,及电路板上的粉尘全面清扫；在粉尘较大的环境下要经常清扫;2.2.5对变频器控制的电机也要定期检查测量,检测绝缘情况、轴承运行状况等;2.1.5.2若变频器闲置时间较长超过半年以上时和返修的变频器要使用前,必须再对变频器进行绝缘测试;测试前须将所有的输入、输入端子R、S、T、U、V、W、P、P-、PB全部可靠短接,再进行绝缘测试;严禁对单个端子做绝缘测试,测试请用电压等级500V的兆欧表; 3、易损部件的检查和更换变频器内有些元器件在使用的过程中会发生磨损或性能下降,为保证变频器稳定可靠地运行,应对变频器进行预防性维护,必要时更换部件,否则会造成变频器自身的严重损坏;变频器的易损部件主要有冷却风扇和滤波电解电容器,其寿命和使用环境及保养状态密切相关;3.1滤波电容器：通常使用寿命为2万小时,请根据运行时间更换;当电解电容器出现电解质泄露、安全阀冒出或电容主体发生膨胀时,须及时更换该电解电容器;3.2冷却风扇：变频器内部所有冷却风扇的使用寿命约3万小时,当发现风扇叶片等有裂痕；或开机声音有异常；或转速明显变慢,请仔细检查风扇,一般出现这几个现象之一时,建议及时更换风扇;4.存放注意事项：变频器购买后暂时不用或需长期存放,应注意以下事项：4.1避免将变频器存放于高温、潮湿或有振动、金属粉尘的地方,并保证通风良好;4.2变频器若长期不用,每两年应通电一次以恢复滤波电容器的特性,同时检查变频器的功能;通电时应通过一个自耦变压器逐渐增大电压,且达到正常电压后通电时间不小于5小时;。

高压变频器检修规程1.1 必要的安全信息1.1.1 维护人员必须接受培训，熟悉本装置的结构，并掌握实际运行知识。

1.1.2 只有通过上述培训的人员才允许运行和维护本变频器。

1.1.3 只有在保证变频器输入6kV高压真空开关.旁通柜输入隔离刀闸断开，并且不存在高温时，才能接触变频器柜内部件。

1.1.4 维护时必须遵守高压操作规程，如戴绝缘手套.穿绝缘鞋.戴安全眼镜；工作时必须有监护人在现场进行监护。

1.1.5 必须安装安全防护(标有高压危险)；使用中不得将其移走。

1.1.6 禁止把易燃材料(包括设备图纸和操作手册)和其它杂物放在变频器旁。

1.1.7 在处理或测量变频器内部件时要十分小心，注意不要让仪表引线相互短接或接触其它端子。

1.1.8 为保证人生安全，禁止在柜门打开的情况下，运行变频器。

1.1.9 在搬运变频器功率单元时注意小心轻放。

1.1.10 备用功率单元必须存放在库房货架内；如果条件特殊需短时间存放在地面，必须保证地面干燥.平整。

1.1.11 更换部件是排除故障最好的方法，但必须弄清楚新换部件应与原部件型号.规格一致。

1.1.12 更换变频器功率单元必须在变频器6KV高压停电超过5分钟后才能进行。

1.1.13 变频器功率单元维护需特殊仪器，功率单元内部无用户可维护部分，禁止打开。

1.1.14 变频器发生故障后,运行人员应作好详细的记录，通知维护人员。

1.2 检验项目及周期1.2.1 初次投运期间1.应检查和清洁变频器各个部位的连接件（变压器柜高压连接，输入/输出连接，功率单元柜全部电源输入/输出连接）。

2.投运1周左右，应该有计划地安排停机，对设备各连接部位的紧固螺钉重新紧固，满足接触可靠的要求。

3.半年内每月检查电气连接部位并对连接螺钉进行紧固。

4.半年后应该每六个月进行一次电气连接部位的检查并对连接螺钉重新进行紧固。

5.接地线属于必须检查的重要部位，不得遗忘。

6.经常对设备的散热通风状况进行仔细检查，并清洁及疏通风道。

高压变频器检修规程高压变频器检修规程目录第一章总则 (1)第二章变频装置介绍 (1)第三章日常维护 (5)第四章变频器保护功能整定值 (10)第五章变频器故障代码及故障原因 (11)第六章树脂浇注干式变压器的检修 (17)第七章双路互投电源的检修 (18)第一章总则一、本规程参照厂家提供的使用说明书、技术资料和图纸，结合我厂设备具体情况进行制定。

二、本规程是进行设备维护、检修的技术性依据，检修人员应严格执行本规程。

第二章变频装置介绍一、变频装置特点(1) 对电源影响小、高功率因数本变频器(TMdrive－MV)采用多段电平PWM控制，使输出电压波形实现了阶段状的近似正弦波形输出，输出电流波呈正弦波，控制方式为无监测器矢量控制。

实现了畸变小的清洁电源，即使不安装谐波滤波器，也能够达到高的谐波限制指标。

另外，装置输入侧采用了二极管整流器，实现了电源功率因数95％以上的高功率因数。

(2) 对负载电动机影响小，高功率因数通过变频器的多重连接及PWM控制，输出电压波形变为正弦波，因此扭矩波动低，不会发生共振浪涌电压，是对负载电动机影响小的高压变频器装置，能够继续使用原有的电动机。

另外，为提高转换装置的效率，采用了低频PWM控制，能够进行高效运转。

(3) 高性能和高可靠性通过采用大容量IGBT，在提高可靠性的同时，降低了开关损失，提高了控制性能。

控制电路采用了新开发的电力电子设备控制处理器PP7 ，并且通过采用8层集成电路板，实现了高集成化和高可靠性。

二、变频装置技术性能(1)变频装置类型为高－高方式(2)变频装置在6KV电源的瞬间闪变低于额定电压的75%（300ms以内）及工作电源切备用电源时，不会导致变频装置的停机。

额定运行工况下，使用变频器后电动机不降容。

(3)变频调速装置具有良好的调节性能，负荷从100%调节到40%的响应时间小于1min，现场可根据需要连续可调。

(4)变频器内的每一套冷却装置拆装方便，满足变频装置的安全可靠地运行。

变频器旳维护检修规程维护、检查是防止装置发生偶发性故障旳有效手段。

为了有效进行维护、检查，应制作检查检查单，记录并保留装置固有旳特性变化和构成部件旳稳定性，防止发生故障，以及在发生故障时调查故障原因。

维护、检查分为平常检查和定期检查，在装置旳安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件与否出现特性劣化等。

1、检查、维护作业时旳准备环节2、平常检查2.1检查周期：每月一次。

2.2检查项目：(1)确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；(2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；(3)确认有无异味、绝缘物旳气味及各电路元件特有旳气味；(4)确认设备内部脏污状况，根据脏污状况减少清洁周期；对于以上项目，以目测检查为中心实行，有异常时应立即进行维修。

3、定期检查3.1检查周期：按机组小修周期进行。

3.2检查旳项目如下：(1)柜内旳清洁；(2)设备内部旳清洁；(3)电路部件旳变色、变形，漏液（电容器电阻电抗器变压器等）确实认；(4)基板（电阻、电容器旳变色、变形，基板旳变色、变形、脏污、焊接旳老化等）确实认和清洁；(5)配线（有无因发热导致旳变色、腐蚀）确实认；(6)紧固部分（螺栓，螺帽，螺钉类旳松动）确实认；(7)进行装置旳主电路部分旳检查时，应在断开输入电源后，通过约5分钟以上，在验电后进行。

请注意：装置内部旳电容器在将输入电源断开后电荷仍会残留一段时间，会有触电旳危险。

此外，为防止发生触电事故，在设备运转旳状态下不要打开门。

4、维护重点4.1 主电路部及控制电路部旳清洁维护，检查旳第一步就是清洁。

清洁应根据设备旳状态实行。

清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内旳尘埃取去。

注意：假如压缩空气旳压力太强，有也许会损坏部件和配线。

此外，吹扫无法除去旳附着物应用布擦掉。

清洁原则上从上部开始，在下部结束。

灰尘，金属旳切屑从上面落下，假如从先从下部检查，则无法发现和除去上面旳落下物。

目录一、总则二、维护标准三、检修周期与内容四、检修与质量标准五、试验六、设备整体评估一、总则1.1 主题内容与适用范围1.1.1 主题内容本规程规定了高压变频器及低压变频装置的维护标准、检修周期、项目及质量标准、检修后试验、常见故障及处理方法等。

1.1.2 适用范围本规程适用于杭州晟途机电有限公司内的高压及低压变频器的检修及维护。

1.1.3 编写依据参照厂家提供的使用说明书、技术资料和图纸，结合现场具体情况进行制定。

二、维护标准2.1 变频器外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；2.2 所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求；2.3 电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常；2.4所有开关应完好无损且动作灵活、可靠；2.5照明、冷却风扇等辅助系统应完好，运行正常；2.6保护回路中的元器件应无损伤，运行参数整定值准确；2.7整流干式变压器运行正常，绕组温度正常，无异常声音；2.8 控制系统电源工作正常，市电控制电源消失后柜内UPS切换应正常。

2.9 IGBT模块静态测试应正常，标准值为0.35V；M；2.10主回路的绝缘电阻应大于52.11模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。

三、高压变频器检修周期与内容3.1高压变频器检修周期和项目：日检月检年检每天1次每3～6月1次每1～2年1次3.2检修项目：3.2.1基本维护a.柜内的清洁；b.空气滤清器的清洁；c.电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；e.控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁；f.配线（有无因发热导致的变色、腐蚀）的确认；g.紧固部分（螺栓，螺帽，螺钉类的松动）的确认；h.进行本装置的主电路部分的检查时，应在断开（OFF）输入电源后，经过约5分钟以上，在验电后进行。

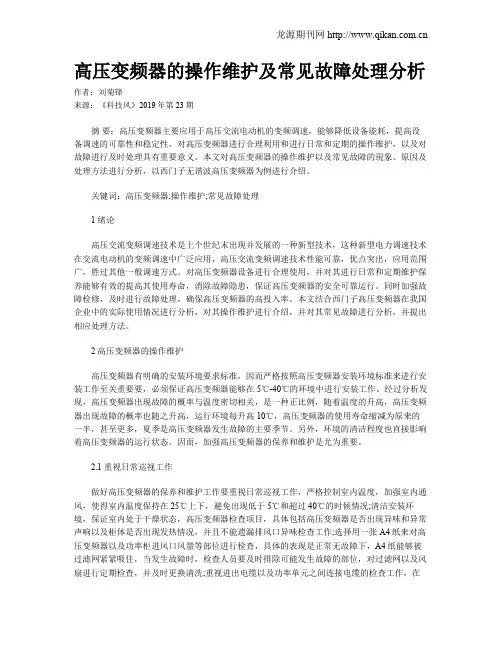

高压变频器的操作维护及常见故障处理分析作者：刘菊锋来源：《科技风》2019年第23期摘要：高压变频器主要应用于高压交流电动机的变频调速，能够降低设备能耗，提高设备调速的可靠性和稳定性。

对高压变频器进行合理利用和进行日常和定期的操作维护，以及对故障进行及时处理具有重要意义。

本文对高压变频器的操作维护以及常见故障的現象、原因及处理方法进行分析，以西门子无谐波高压变频器为例进行介绍。

关键词：高压变频器;操作维护;常见故障处理1 绪论高压交流变频调速技术是上个世纪末出现并发展的一种新型技术，这种新型电力调速技术在交流电动机的变频调速中广泛应用，高压交流变频调速技术性能可靠，优点突出，应用范围广，胜过其他一般调速方式。

对高压变频器设备进行合理使用，并对其进行日常和定期维护保养能够有效的提高其使用寿命，消除故障隐患，保证高压变频器的安全可靠运行。

同时加强故障检修，及时进行故障处理，确保高压变频器的高投入率。

本文结合西门子高压变频器在我国企业中的实际使用情况进行分析，对其操作维护进行介绍，并对其常见故障进行分析，并提出相应处理方法。

2 高压变频器的操作维护高压变频器有明确的安装环境要求标准，因而严格按照高压变频器安装环境标准来进行安装工作至关重要要，必须保证高压变频器能够在5℃-40℃的环境中进行安装工作。

经过分析发现，高压变频器出现故障的概率与温度密切相关，是一种正比例，随着温度的升高，高压变频器出现故障的概率也随之升高，运行环境每升高10℃，高压变频器的使用寿命缩减为原来的一半，甚至更多，夏季是高压变频器发生故障的主要季节。

另外，环境的清洁程度也直接影响着高压变频器的运行状态。

因而，加强高压变频器的保养和维护是尤为重要。

2.1 重视日常巡视工作做好高压变频器的保养和维护工作要重视日常巡视工作，严格控制室内温度，加强室内通风，使得室内温度保持在25℃上下，避免出现低于5℃和超过40℃的时候情况;清洁安装环境，保证室内处于干燥状态，高压变频器检查项目，具体包括高压变频器是否出现异味和异常声响以及柜体是否出现发热情况，并且不能遗漏排风口异味检查工作;选择用一张A4纸来对高压变频器以及功率柜进风口风量等部位进行检查，具体的表现是正常无故障下，A4纸能够被过滤网紧紧吸住，当发生故障时，检查人员要及时排除可能发生故障的部位，对过滤网以及风扇进行定期检查，并及时更换清洗;重视进出电缆以及功率单元之间连接电缆的检查工作，在高压变频器投入使用一个月内，要检查是否有出现松动现象，并紧固松动部位，此后以6个月为单位来进行检查工作，对进出电缆以及功率单元之间连接电缆进行检查，紧固包括控制线在内的连接电缆，做好清洁工作，清除柜内灰尘，在清洁过程中要避免触碰到内部光纤;做好高压变频器运行情况的记录工作，对高压变频器的运行模式以及电流、功率等指数进行记录，当发生跳闸以及故障时，要对故障情况进行详细的记录，并及时查找原因，并处理好故障，待处理工作完成后再进行送电工作，在进行相关工作时，要树立安全意识，工作人员要保证断电后才能进行工作;为减小高压器的冲击，在高压时间控制中，要保证有一定的时间间隔，保证间隔时间大于30min。
