《数字信号处理》课程研究性学习报告姓名学号同组成员指导教师时间多速率信号处理专题研讨【目的】(1) 掌握序列抽取运算与内插运算的频谱变化规律。
(2) 掌握确定抽取滤波器与内插滤波器的频率指标。
(3) 掌握有理数倍抽样率转换的原理及方法。
(4) 培养学生自主学习能力，以及发现问题、分析问题和解决问题的能力。
【研讨题目】 基本题1．抽取、内插信号特征的时域/频域分析对于给定的单频模拟信号y (t )=sin(1000πt )，确定一个合适的采样频率f sam ，获得离散信号y [k ]，试进行以下问题的分析：(1) 对离散信号y [k ]进行M=2倍抽取，对比分析y [k ]和y [M k ]在时域/频域的关系； (2) 对离散信号y [k ]进行L=2倍内插，对比分析y [k ]和y [k /L]在时域/频域的关系。
【温磬提示】在多速率信号分析中，离散序列的抽取和内插是多速率系统的基本运算，抽取运算将降低信号的抽样频率，内插运算将提高信号的抽样频率。
两种运算的变换域描述中，抽取运算可能出现频谱线性混叠，而内插运算将出现镜像频谱。
【设计步骤】1、 已知y (t )=sin(1000πt )频率为500Hz ，周期为0.002s ，可取时间范围T 为0到0.004秒，两个周期，根据抽样定理取Hz f sam 8000=，每个周期抽取16个点。
2、 用函数xD=x(1:M:end)对离散信号进行M=2倍的抽取，用fft 计算频谱。
3、 用函数xL=zeros(1,L*length(x));xL(1:L:end)=x;对离散信号进行L=2的内插，用fft 计算频谱。
【仿真结果】对离散信号y [k ]抽取和内插的时域/频域对比分析结果。
抽取：内插：【结果分析】1、抽取运算在频域描述：对x[k]进行M 倍抽取后得到][k x D 的频谱为∑-=-ΩΩ=102)(1)(M l Ml jj D eX Me X π，即将x[k]的频谱)(Ωj eX 扩展M 倍，得到)(Mj e X Ω，再以π2为周期进行周期化并乘以因子M1。

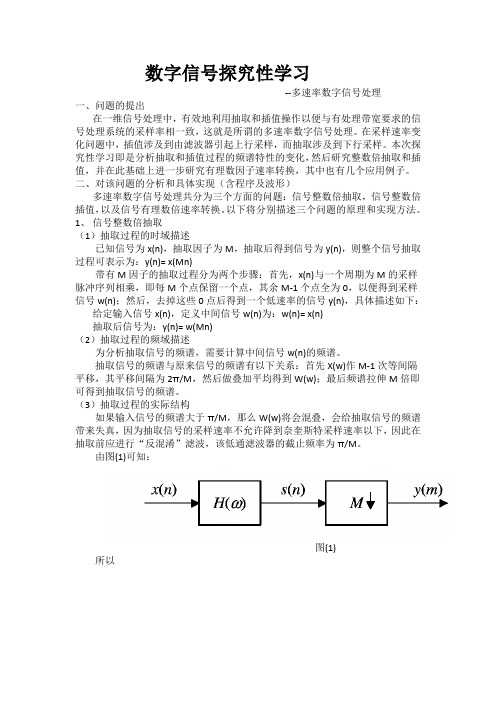

数字信号探究性学习--多速率数字信号处理一、问题的提出在一维信号处理中，有效地利用抽取和插值操作以便与有处理带宽要求的信号处理系统的采样率相一致，这就是所谓的多速率数字信号处理。
在采样速率变化问题中，插值涉及到由滤波器引起上行采样，而抽取涉及到下行采样。
本次探究性学习即是分析抽取和插值过程的频谱特性的变化，然后研究整数倍抽取和插值，并在此基础上进一步研究有理数因子速率转换，其中也有几个应用例子。
二、对该问题的分析和具体实现（含程序及波形）多速率数字信号处理共分为三个方面的问题：信号整数倍抽取，信号整数倍插值，以及信号有理数倍速率转换。
以下将分别描述三个问题的原理和实现方法。
1、信号整数倍抽取（1）抽取过程的时域描述已知信号为x(n)，抽取因子为M，抽取后得到信号为y(n)，则整个信号抽取过程可表示为：y(n)= x(Mn)带有M因子的抽取过程分为两个步骤：首先，x(n)与一个周期为M的采样脉冲序列相乘，即每M个点保留一个点，其余M-1个点全为0，以便得到采样信号w(n)；然后，去掉这些0点后得到一个低速率的信号y(n)，具体描述如下：给定输入信号x(n)，定义中间信号w(n)为：w(n)= x(n)抽取后信号为：y(n)= w(Mn)（2）抽取过程的频域描述为分析抽取信号的频谱，需要计算中间信号w(n)的频谱。
抽取信号的频谱与原来信号的频谱有以下关系：首先X(w)作M-1次等间隔平移，其平移间隔为2π/M，然后做叠加平均得到W(w)；最后频谱拉伸M倍即可得到抽取信号的频谱。
（3）抽取过程的实际结构如果输入信号的频谱大于π/M，那么W(w)将会混叠，会给抽取信号的频谱带来失真，因为抽取信号的采样速率不允许降到奈奎斯特采样速率以下，因此在抽取前应进行“反混淆”滤波，该低通滤波器的截止频率为π/M。
由图(1)可知：图(1)所以令“反混叠”低通滤波器为理想滤波器，表示为：那么整个过程可描述为：信号X(w)通过低通滤波器H(w)（wc=π/M），然后伸长M倍即得抽取信号的频谱Y(w)。
