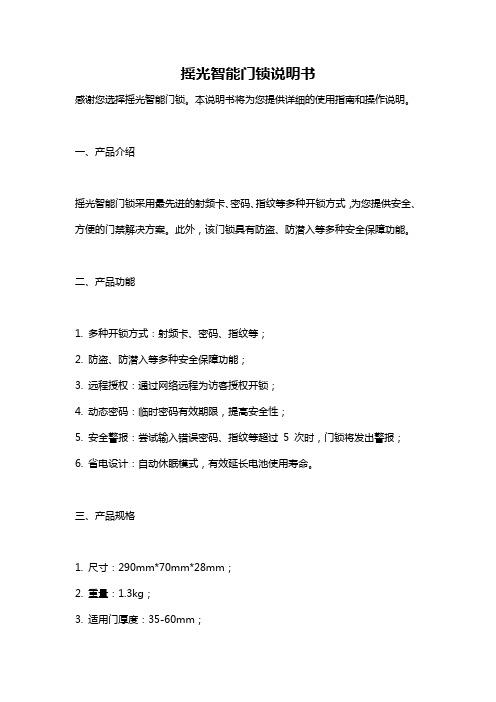

摇光智能门锁说明书感谢您选择摇光智能门锁。

本说明书将为您提供详细的使用指南和操作说明。

一、产品介绍摇光智能门锁采用最先进的射频卡、密码、指纹等多种开锁方式，为您提供安全、方便的门禁解决方案。

此外，该门锁具有防盗、防潜入等多种安全保障功能。

二、产品功能1. 多种开锁方式：射频卡、密码、指纹等；2. 防盗、防潜入等多种安全保障功能；3. 远程授权：通过网络远程为访客授权开锁；4. 动态密码：临时密码有效期限，提高安全性；5. 安全警报：尝试输入错误密码、指纹等超过5 次时，门锁将发出警报；6. 省电设计：自动休眠模式，有效延长电池使用寿命。

三、产品规格1. 尺寸：290mm*70mm*28mm；2. 重量：1.3kg；3. 适用门厚度：35-60mm；4. 电池容量：4节AA 锂电池；5. 工作电流：200mA；6. 工作温度：-25℃~ +55℃。

四、使用方法1. 安装门锁，按照说明书将门锁安装在门上；2. 开始使用门锁前，使用射频卡注册主卡和其他卡（最多支持30 张卡）；3. 根据需要，设置管理员密码和用户密码；4. 开始使用门锁，可通过射频卡、密码、指纹等方式开锁；5. 如需远程授权开锁，可通过网络授权。

五、使用注意事项1. 请避免在潮湿的环境中使用门锁；2. 请勿将门锁暴露在阳光直射、高温或低温等环境中；3. 请勿使用尖锐物品刮擦门锁表面；4. 请定期更换电池，以免电量不足影响使用效果；5. 如需清洁门锁表面，应使用软布轻擦，勿用任何化学品。

六、常见问题解答1.门锁无法开启怎么办？答：请确保使用的开锁方式正确，并确认密码输入正确。

如还不能开启，请检查电池是否放反或电池电量是否足够。

2.密码输入错误次数超过5 次后门锁发出警报怎么办？答：请等待几分钟，门锁会自动重置警报。

或者通过射频卡、指纹等其他方式尝试开锁。

3.如何更换电池？答：请按照说明书中的提示更换电池，注意电池类型和电量要求。

七、服务说明如有任何问题，请及时联系我们的客服人员。

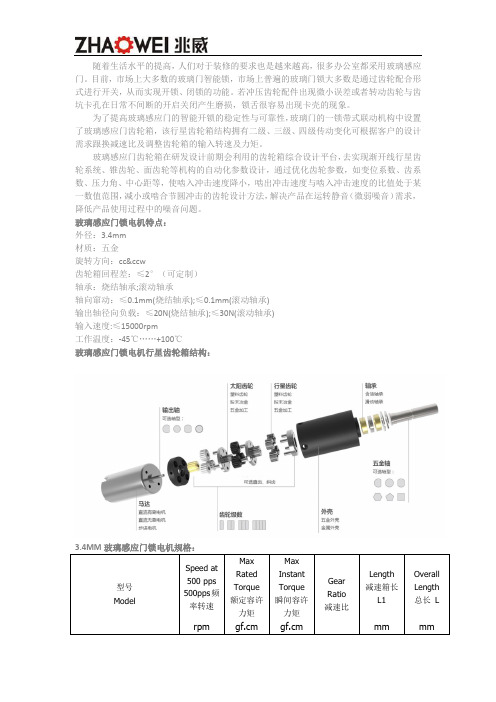

随着生活水平的提高，人们对于装修的要求也是越来越高，很多办公室都采用玻璃感应门。

目前，市场上大多数的玻璃门智能锁，市场上普遍的玻璃门锁大多数是通过齿轮配合形式进行开关，从而实现开锁、闭锁的功能。

若冲压齿轮配件出现微小误差或者转动齿轮与齿坑卡孔在日常不间断的开启关闭产生磨损，锁舌很容易出现卡壳的现象。

为了提高玻璃感应门的智能开锁的稳定性与可靠性，玻璃门的一锁带式联动机构中设置了玻璃感应门齿轮箱，该行星齿轮箱结构拥有二级、三级、四级传动变化可根据客户的设计需求跟换减速比及调整齿轮箱的输入转速及力矩。

玻璃感应门齿轮箱在研发设计前期会利用的齿轮箱综合设计平台，去实现渐开线行星齿轮系统、锥齿轮、面齿轮等机构的自动化参数设计，通过优化齿轮参数，如变位系数、齿系数、压力角、中心距等，使啮入冲击速度降小，啮出冲击速度与啮入冲击速度的比值处于某一数值范围，减小或啮合节圆冲击的齿轮设计方法，解决产品在运转静音（微弱噪音）需求，降低产品使用过程中的噪音问题。

玻璃感应门锁电机特点：外径：3.4mm材质：五金旋转方向：cc&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤20N(烧结轴承);≤30N(滚动轴承)输入速度:≤15000rpm工作温度：-45℃ (100)玻璃感应门锁电机行星齿轮箱结构：注：参数表中的电压，转速和输出力矩只是供参考的，实际我们可以做出很多种规格，这里不一一列出，电压，转速和力矩一般都是根据客户的需求来定的，力矩要求越大，齿轮箱所匹配的电机就3.4MM玻璃感应门锁电机图纸：玻璃感应门锁电机定制技术参数范围：直径规格：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、26mm、28mm、32mm、38mm（可定制）电压：3V-24V（可定制）功率：0.5W-50W（可定制）减速比：5-1500（可定制）扭矩范围：1gf-cm到50kgf-cm（可定制）直径范围：3.4mm-38mm（可定制）输出转速：5-2000rpm（可定制）噪音：45DB（可定制）齿轮箱材质：塑胶、金属（可定制）驱动电机：步进电机（可定制）齿轮箱传动结构：按需求定制产品特点：传动精度高、减速范围广、力矩大、质量轻、噪音低、耗能低、寿命长等优点（可定制）。

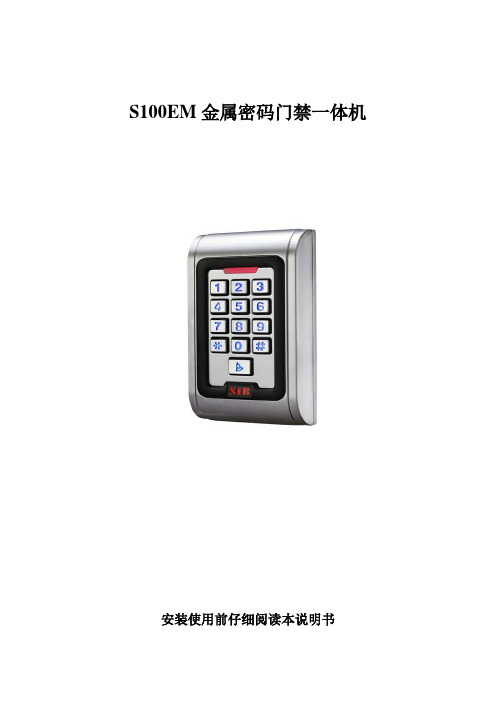

S100EM金属密码门禁一体机安装使用前仔细阅读本说明书1 产品简介：本产品为非接触式感应卡金属密码门禁一体机，根据型号不同分别支持EM、HID、MIFARE三种感应卡，是目前最先进的单门门禁控制器之一。

它采用独特的金属外壳设计，灵巧的键盘面板操作，内置高档微处理器，抗干扰能力强，安全性和可靠性极高，可为2000个用户提供强大的安全保障。

它具有超低功耗、夜光键盘、独立密码、韦根输出、输出短路保护、门磁报警、防拆报警、开门按钮、门铃接口、安全级别设置等强大功能，使用非常方便，可广泛应用于家庭、办公室、住宅小区及其它公共场所。

2 功能特点：超低功耗：待机电流小于30mA。

夜光键盘：夜晚也能操作键盘。

用户容量大：支持2000个用户。

独立密码：可使用与卡无关的密码开门。

用户修改密码：用户可自行修改开门密码。

搜索速度快：刷卡至开门时间小于0.1S。

输出短路保护：电锁或报警输出短路时100μS内自动关闭输出。

韦根输出：带有维根输出接口，能输出Wg26卡号或Wg34按键号。

可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底消除安全隐患。

防拆报警：非法拆机后内置蜂鸣器发出报警音。

有门铃按键和接口：按键与电路隔离，可外接任何门铃。

3技术参数工作电压：DC12V静态电流：≤30mA读卡距离：3～6cm存储容量：2000个用户环境温度：-35℃～60℃环境湿度：10%～90%电锁输出：≤3A报警输出：≤20A输出短路保护时间：≤100μS开门时间：0～99秒（可调）外形尺寸：120 *80*25mm4管理员操作恢复出厂设置：机器断开电源，按下#键不松开手，然后通电，机器“嘀嘀”两声后松手。

即为机器初始化成功。

注：恢复出厂设置不会删除用户资料。

进入管理员操作状态:按。

管理员默认密码为999999。

4.1 修改管理员密码：按注：管理员密码为6～8位任意数字，请妥善保管好。

4.2 添加用户：4.2.1 连续增加卡：按，…。

4.2.2 指定卡号增加：按，…。

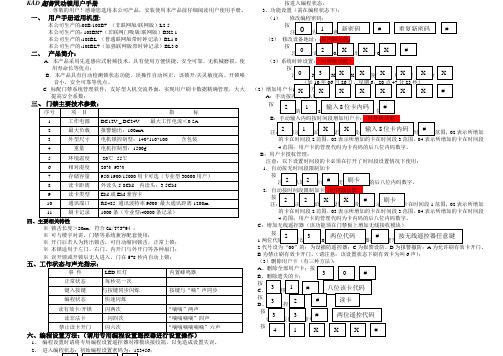

KAD 超智灵动锁用户手册尊敬的用户！感谢您选用本公司产品，安装使用本产品前仔细阅读用户使用手册。

一、 用户手册适用机型:本公司生产的:08B/108B+ （非联网版/联网版）L2.5 本公司生产的:-108BX+（非联网门吸版/联网版）BX2.1 本公司生产的:108BL （普通联网版带时钟记录）BL1.0 本公司生产的:108BL+（加强联网版带时钟记录）BL3.0二、 产品简介：A ．本产品采用先进感应式射频技术，具有使用方便快捷、安全可靠、无机械磨损、使用寿命长等优点；B ．本产品具有自动检测锁状态功能、误操作自动纠正、该锁开/关灵敏度高、开锁噪音小，安全可靠等优点。

C. 标配门禁系统管理软件，友好型人机交流界面，实现用户刷卡数据精确管理，大大提高安全系数；※ 锁舌长度＞20mm ，符合GA/T73-94 ；※ 可与楼宇对讲、门禁等系统兼容配套使用；※ 开门后若人为转出锁舌，可自动缩回锁舌，正常上锁； ※ 本锁适用于左门、右门、内开门与外开门等各种扇门； ※ 误开锁或开锁后无人进入，门在5-8秒内自动上锁；1、 编程设置时请将专用编程设置遥控器对准模块接收端，以免造成设置失误。

2、 进入编程状态：初始编程设置密码为：123456；按进入编程状态。

3、功能设置（需在编程状态下）：（1）按（2）按（3按（2A按B02表示所增加的卡在时间段2范围，03表示所增加的卡在时间段3范围，04表示所增加的卡在时间段4范围；用户卡的管理代码为卡内码的后八位内码数字。

B ：用户卡授权管理：注意：以下设置时间段的卡必须在打开了时间段设置情况下使用： 1按2 按1范围，02表示所增加的卡在时间段2范围，03表示所增加的卡在时间段3范围，04表示所增加的卡在时间段4范围；用户卡的管理代码为卡内码的后八位内码数字。

C 按1.2.代号设为“00”的：为设撤防遥控器；C 为报警设防、D 为报警撤防；A 为允许刷有效卡开门、B 为禁止刷有效卡开门，（请注意：该设置状态下刷有效卡为叫6声）； （3）删除用户卡（有三种方法）： A B 按C 按D 按注：XXX 为000-999秒。

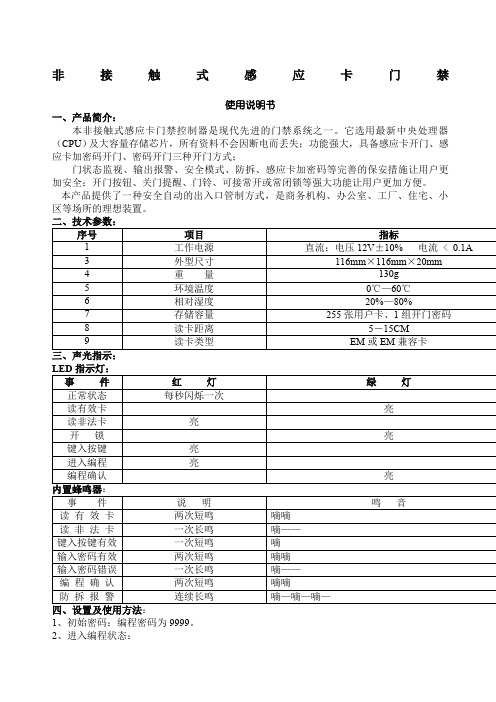

非接触式感应卡门禁使用说明书一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。

它选用最新中央处理器（CPU）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。

本产品提供了一种安全自动的出入口管制方式，是商务机构、办公室、工厂、住宅、小区等场所的理想装置。

1、初始密码：编程密码为9999。

2、进入编程状态：按进入编程状态。

3、功能设置：（1）修改编程密码：按注：密码为4-6位任意数字。

（2）增加用户卡：按注：卡的代码为001-999不可重复的三位数字，必需输入代码，否则该卡无效。

如需连续增加卡，则在输完三位数的代码后不必按直接读第二张卡。

（3）删除用户卡（有三种方法）：A、按删除全部用户卡；B、按删除被读的卡；C、按删除遗失的卡；（4）设置开门模式：按读有效卡开门按读卡加密码开门按读卡或密码开门注：出厂设置为读卡或者密码开门；（5）设置开门时间：按注：XX为00-99，单位为秒，出厂设置为6秒。

（6）设置公共开门密码：按注：密码为4-6位任意数字。

注：以上设置在最后按之前按下一个键时的间隔不能超过十秒5、使用方法：（1）正常工作状态读一张有效卡即可开门；（2）如果需读卡加密码的，则在读完卡后10秒钟内输入正确的密码即可开门；（3）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复出厂设置。

先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复出厂设置。

附：安装接线图。

F2指纹门禁多功能一体机是基于ZEM500平台开发的新款指纹门禁产品。

完全工业设计，可脱机工作，完善的Wiegand信号，可配合市面上的任何一款控制器。

带Wiegand In功能，可支持主从机，在机器本身外接Wiegand读卡器。

超稳定的多台机器网络连接是F2的一大特点，是安防工程项目的首选精品，适合与银行、部队、机房等高安全需要单位。

·支持Wiegand26或自定义格式，可匹配专业门禁控制器·锁控信号输出，可作为一体机使用·采用著名ZKFinger最新算法和Intel32位处理器· ZEM500主板· USB接口·复位开关，硬件看门狗，通讯恢复启动，输入输出过压、过流保护·防拆报警，非法开门报警，门未关好报警和胁持报警，TTL输出·工作原理同ID/IC卡门禁机完全一样，甚至包括接线柱的连接·可选内置Mifare读卡器·可外接IC/ID读卡器，在现有的指纹门禁上形成卡+指纹的验证方式·可选配国际最新潮流的Web Server管理系统上图是中控ZK4500指纹采集器参数细节ZK4500是一款性能稳定且良好的指纹采集器，该设备可以捕捉指纹图像并通过USB接口上传到个人电脑里，ZK4500可以支持大部分的Windows操作系统，包括Window 2000,，Window xp，Window vista 和 Windows 7（32位）等；我们为您提供SDK开发包，开发人员可以用自己的系统与ZK4500实现连接。

该产品广泛用于社会保险，，指纹加密嵌入式系统和等应用领域。

产品特征·高性能，免维护的光学指纹传感器·适用于任何手指·表面处理采用高品质ABS工业级塑料材料与防划伤纹理·高速USB接口·LED 屏状态显示·可用于SDK的二次开发技术参数·指纹传感器：中控光学指纹采集器·分辨率：500DPI·感光面积：15mm*18mm·图像大小：280 * 360·通讯接口：USB1.0，1.1，2.0·操作系统：Windows2000，2003，XP，Vista，Windows 7（32位）·工作温度：0 °C -55 ° C·操作湿度：20%-80%·颜色：黑色·USB线长：150CM·重量：0.20公斤·尺寸（W* L* H）：65.5mm * 49mm * 79.8mm总黄酮生物总黄酮是指黄酮类化合物，是一大类天然产物，广泛存在于植物界，是许多中草药的有效成分。

1.KOB KT-K100 门禁一体机1只
2.KOB KT-P808 电源控制器1只
3.KOB KT-L606 磁力锁1只
4.KOB KT-A01 出门按钮1只
5.KOB KT-M01 门铃1只
6.KOB GMT-601 闭门器 1套
一、产品简介：
非接触式感应门禁控制器是现代先进的门禁系统之一。

他选用最新中央处理器（CPU）及大
容量储存芯片，所有资料不会因断电而丢失;功能强大，具备感应卡开门，感应卡加密码开门、
密码开门三种开门方式。

安全模式、防拆、感应卡密码等完善的保安措施让用户更加安全；开门按钮、门铃可接常开
或者常闭锁等强大功能让用户更加方便。

本产品提供了一种安全自动的出入口管制方式，室商务机构、办公室、工厂、住宅、小区等
场所的理想装置。

二、性能参数
工作电压：DC 12V
开锁电流：≤1000mA
静态电流：≤60mA
环境温度：0°C-60°C
相对湿度：20%-80%
卡片容量：500张卡（标配）、10000张卡(可定做)
读卡距离：5-15厘米
RF卡类型：EMID
外型尺寸：116×116×20mm
可选颜色：银色
产品重量： 0.2公斤/个
三、功能简介
1. 支持感应卡、密码、感应卡加密码三种开门方式
2. 无需连接电脑，可脱机进行所有功能设置
3. 数据断电保护功能，断电数据永不丢失
4. 可直接外接电锁/门铃/开关/遥控器开门器
5. 电锁接口继电器输出，可以选择常开或常闭输出
6. 99秒内任意设置开门时间
7. 配电控锁最好配备专用电源。

1.KOB KT-K100 门禁一体机1只
2.KOB KT-P808 电源控制器1只
3.KOB KT-L606 磁力锁1只
4.KOB KT-A01 出门按钮1只
5.KOB KT-M01 门铃1只
6.KOB GMT-601 闭门器 1套
一、产品简介：
非接触式感应门禁控制器是现代先进的门禁系统之一。

他选用最新中央处理器（CPU）及大
容量储存芯片，所有资料不会因断电而丢失;功能强大，具备感应卡开门，感应卡加密码开门、
密码开门三种开门方式。

安全模式、防拆、感应卡密码等完善的保安措施让用户更加安全；开门按钮、
门铃可接常开
或者常闭锁等强大功能让用户更加方便。

本产品提供了一种安全自动的出入口管制方式，室商务机构、办公室、工厂、
住宅、小区等
场所的理想装置。

二、性能参数
工作电压：DC 12V
开锁电流：≤1000mA
静态电流：≤60mA
环境温度：0°C-60°Ｃ
相对湿度：20%-80%
卡片容量：500张卡（标配）、10000张卡(可定做)
读卡距离：5-15厘米
RF卡类型：EMID
外型尺寸：116×116×20mm
可选颜色：银色
产品重量： 0.2公斤/个
三、功能简介
1. 支持感应卡、密码、感应卡加密码三种开门方式
2. 无需连接电脑，可脱机进行所有功能设置
3. 数据断电保护功能，断电数据永不丢失
4. 可直接外接电锁/门铃/开关/遥控器开门器
5. 电锁接口继电器输出，可以选择常开或常闭输出
6. 99秒内任意设置开门时间
7. 配电控锁最好配备专用电源。

KAD 超智灵动锁用户手册尊敬的用户！感谢您选用本公司产品，安装使用本产品前仔细阅读用户使用手册。

一、 用户手册适用机型:本公司生产的:08B/108B+ （非联网版/联网版）L2.5 本公司生产的:-108BX+（非联网门吸版/联网版）BX2.1 本公司生产的:108BL （普通联网版带时钟记录）BL1.0 本公司生产的:108BL+（加强联网版带时钟记录）BL3.0二、 产品简介：A ．本产品采用先进感应式射频技术，具有使用方便快捷、安全可靠、无机械磨损、使用寿命长等优点；B ．本产品具有自动检测锁状态功能、误操作自动纠正、该锁开/关灵敏度高、开锁噪音小，安全可靠等优点。

C. 标配门禁系统管理软件，友好型人机交流界面，实现用户刷卡数据精确管理，大大提高安全系数；※ 锁舌长度＞20mm ，符合GA/T73-94 5.1.6B 极标准； ※ 可与楼宇对讲、门禁等系统兼容配套使用；※ 开门后若人为转出锁舌，可自动缩回锁舌，正常上锁； ※ 本锁适用于左门、右门、内开门与外开门等各种扇门； ※ 误开锁或开锁后无人进入，门在5-8秒内自动上锁；1、 编程设置时请将专用编程设置遥控器对准模块接收端，以免造成设置失误。

2、；按进入编程状态。

3、功能设置（需在编程状态下）：（1）按（2）按注：地址范围为001-999（出厂值为001）（3）系统时钟设置：（时钟版功能）按注：XX-XX-XX-X-XX-XX-XX,分别为：年-月-日-星-期-时-分-秒，（如10年06月26日，星期6，20点47分23秒）（2）增加用户卡(有两种方法)：A按注：卡的代码为8B注：XX 表示要增加的卡所设置时间段；01表示所增加的卡在时间段1范围，02表示所增加的卡在时间段2范围，03表示所增加的卡在时间段3范围，04表示所增加的卡在时间段4范围；用户卡的管理代码为卡内码的后八位内码数字。

B ：用户卡授权管理：注意：以下设置时间段的卡必须在打开了时间段设置情况下使用： 1．自动按无时间段限制加卡按2 按注：XX 表示要增加的卡所设置时间段；01表示所增加的卡在时间段1范围，02表示所增加的卡在时间段2范围，03表示所增加的卡在时间段3范围，04表示所增加的卡在时间段4范围；用户卡的管理代码为卡内码的后八位内码数字。

开门按钮技术参数摘要：一、开门按钮的概述二、开门按钮的技术参数1.工作电压2.工作电流3.操作温度4.存储温度5.防护等级6.材质三、开门按钮的应用场景四、开门按钮的安装与维护五、总结正文：开门按钮是一种常见的电子元件，广泛应用于各种智能设备中，如自动门、电梯、智能家居等。

其主要功能是通过按下按钮，实现开启或关闭门的目的。

本文将详细介绍开门按钮的技术参数以及应用场景。

首先，我们来了解一下开门按钮的技术参数：1.工作电压：开门按钮的工作电压是指其正常工作的电压范围。

一般情况下，开门按钮的工作电压为24V或12V。

2.工作电流：这是指开门按钮在正常工作状态下所需的电流。

通常情况下，开门按钮的工作电流在100mA左右。

3.操作温度：操作温度是指开门按钮能够正常工作的环境温度范围。

一般而言，开门按钮的操作温度在-20℃至+50℃之间。

4.存储温度：存储温度是指开门按钮在不工作时所能承受的温度范围。

通常情况下，开门按钮的存储温度在-40℃至+70℃之间。

5.防护等级：防护等级是指开门按钮的防护能力，通常用IP（Ingress Protection）表示。

常见的开门按钮防护等级有IP44、IP65等，其中数字越高，防护能力越强。

6.材质：开门按钮的材质主要有两种，一种是工程塑料，另一种是金属。

工程塑料具有重量轻、耐磨损、抗腐蚀等特点；金属材质的开门按钮则具有耐高温、耐磨损、抗电磁干扰等优点。

其次，开门按钮的应用场景非常广泛，如自动门、智能家居、电梯等。

在这些场景中，开门按钮可以实现自动开启或关闭门的功能，提高人们的生活和工作效率。

最后，关于开门按钮的安装与维护。

安装时，应确保按钮的接线正确且牢固，避免接线松动导致故障。

维护时，应注意保持按钮表面的清洁，避免灰尘和污垢影响其正常工作。

总之，开门按钮作为一种常见的电子元件，在各种智能设备中都有广泛应用。
