隧道进洞施工工艺

洞口及管棚施工方案一、洞口刷坡施工1．洞口采用机械刷坡，然后人工修整,清理防护岩面杂物，清除浮石及松动的岩石；用高压水冲洗坡面，并使岩面保持一定的湿度。

2．初喷：采用湿式喷射机喷射砼，移动式电动空压机供风，施作前先对机械进行技术检查，对水、风、电路进行检查，合格后方可运转，喷射混凝土分段、分片由下而上进行，向喷射机供料时要连续均匀，机器正常运转时，料斗内保持足够的存料，喷层厚度为3cm,厚度要均匀。

3．锚杆：锚杆采用ф22的螺纹钢,锚杆长度为3米.锚杆以梅花形布置,锚杆间距为1. 5米,布置到边缘不够1. 5米但大于0.5米时要加布一根锚杆.在岩面上确定锚杆孔位、进行钻孔，孔深及孔径应符合图纸要求。

钻孔采用风动锚杆钻机或风钻凿岩机钻孔，钻至规定至深度后，用高压风吹孔，用牛角泵向孔内灌入水泥砂浆，并打入锚杆,锚杆外露部分不小于3cm以便挂网连接。

孔口不满部分用泵补灌，再用砂浆将孔口抹平。

锚杆布置见附图。

4．挂网：钢筋网加工车间集中加工，人工安装。

安装过程中采用钢钎或木柱将网片顶至密贴坡面，然后将网片焊接在安设好的锚杆上固定,钢筋网片加工示意图为通用图,但边缘部分的钢筋网要用同型号钢筋封死。

使用前，钢筋网须经试验合格，并除锈。

在洞外分片制作，安装时要求焊接并且搭接长度不小于8cm，钢筋网采用人工铺设，利用锚杆连接牢固。

5．复喷：喷砼时，减小喷头至受喷面距离和风压以减少钢筋振动，降低回弹。

钢筋网喷砼保护层厚度为5cm，保证钢筋网被覆盖完全。

6．刷坡线根据测量组放线定位确定二、管棚施工顺序安排以刷坡面为施工平台进行管棚工程的施工，隧道拱部范围内从中间向两侧施作(考虑围岩情况)。

三、施工工艺及方法采取施工技术为：采用德国TT40水平导向钻机先成孔后跟管钻进完成管棚施工，一次完成。

1．施工机械布置主机安置于施工钻孔处，主机中心线与管棚中心线应重合，液压动力系统和泥浆系统安置于主机边缘，隧道洞口砌筑泥浆池，用于储蓄施工后流出的泥浆。

隧道工程进出洞施工方法及要点1.1.1设计优化根据项目进场后对洞口位置复勘的结果，焦树坪隧道出口地形与原设计严重不符，出口左右洞均位于陡峻峭壁位置，悬壁临河，现场地形十分复杂，具备山陡、沟深、谷窄、临路、近水等特点，隧道进洞施工条件极差。

图4-12 隧道洞口位置三维地形图隧道右洞洞口位于50m高陡峻峭壁位置，下临河道，与河道高差约50m，水平距离约43m，且洞口深入岩体6m，洞口段埋深约20m，隧道不具备直接进洞条件，围岩实际为中风化片麻岩，灰绿色、灰黄色，完整性较好，片麻状构造，节理裂隙较发育。

如按原设计方案施工，存在以下问题：（1）隧道洞口位于山体内，洞口边仰坡爆破开挖方量大，约2400m³，将对山体结构破坏严重，施工耗时较长，对其他工程干扰极大，安全风险极高。

（2）削坡后隧道洞口缺乏作业平台，受洞口场地限制，无法进行大管棚作业、正常进洞施工和二衬台车拼装等。

针对现场问题，通过动态的设计和合理的方案应用，彻底解决陡峻峭壁位置隧道进洞问题。

（1）将洞口大开挖设计优化为“隧道延长+倒削竹洞门”形式，为避免大规模的山体爆破开挖，实现隧道“早进洞”，将隧道暗洞进行3m延长，从而减少开挖方量，同时将洞门形式调整为倒削竹，避免了端墙式洞门墙趾对桥台背墙的影响。

焦树坪隧道右洞1:0.3便道营盘河大桥0#台图4-13 隧道洞口段调整后示意图（2）采用小型钻孔机具进行“分层分段爆破”技术，施作洞口5m 小平台；同时根据洞口围岩较好情况，通过动态设计将超前大管棚变更为双层超前小导管，利用洞口小平台，完成超前作业，保证进洞时间和安全；并采用洞渣进行多级挡墙砌筑和回填，扩宽洞前平台至13m ，解决陡峻峭壁位置进洞难题，实现了资源的合理利用。

（3）在洞前短平台问题（洞前平台仅13m ）上采用二衬台车“逐段拼装逐段进洞”技术，降低了交叉作业造成的施工干扰，解决了短平台二衬台车拼装难题。

1.1.2边仰坡施工1.1.2.1 分层分段爆破削坡流程图图4-14 分层分段爆破削坡施工工艺流程图1.1.2.2 测量放样按照变更后图纸中给定的洞口边仰坡坡率、平台宽度、明暗洞交界点、边仰坡起点设计高程、宽度，同时结合实际情况，进行洞口边仰坡开口线测量放样。

隧道主要施工工艺隧道是工程领域中常用的建筑结构，用于连接两个地理位置相隔较远的区域。

隧道的施工涉及到多种工艺和技术，下面将介绍隧道主要的施工工艺。

1. 隧道勘察与设计隧道的施工前，需要进行详细的勘察与设计工作。

勘察工作包括地质勘察和水文勘察，以了解地下的地质条件和水文情况。

设计工作包括隧道的几何设计、结构设计、防水设计等，并确定施工方法与工序。

2. 隧道掘进隧道掘进是隧道施工的核心工艺，可以分为常规掘进和非常规掘进两种方法。

常规掘进方法包括爆破法、顶管法和盾构法。

爆破法是最常用的传统方法，通过在隧道内布置炸药，并进行爆破，使岩石破碎，然后使用机械设备进行清理。

顶管法是将隧道开挖的压力传递到地表，通过顶管进行支护和加固，然后再进行开挖。

盾构法是在地表或地下预制好隧道衬砌，然后通过盾构机推进。

非常规掘进方法主要包括冻结法和液压压裂法。

冻结法通过给地下的土壤或岩石注入低温冷却剂，使其冻结，然后进行开挖。

液压压裂法则是通过将高压水或液态混凝土注入地下，使岩石破裂，然后再进行清理和加固。

3. 隧道支护与衬砌隧道掘进后，需要进行支护与衬砌工作，以保证隧道的安全和稳定。

常用的隧道支护工艺包括钢拱架、喷射混凝土和锚杆锚固等。

钢拱架是将钢材组成的拱架搭建在隧道内部，起到支撑作用。

喷射混凝土是通过喷射机将混凝土喷涂在隧道内壁，形成一层牢固的衬砌。

锚杆锚固是在隧道内预埋锚杆，并通过锚固材料固定在岩石或土壤中，以增强隧道的稳定性。

4. 隧道通风与照明隧道施工完成后，还需要进行通风与照明工作，以确保隧道内的空气质量和照明条件。

通风工艺包括自然通风和强制通风两种方式。

自然通风是通过设置入口和出口，利用气流的自然对流进行通风。

强制通风则是通过安装通风设备，如通风机和风机，来主动引导和控制气流，保证隧道内的空气流通。

照明工艺主要是在隧道内安装合适的照明设备，以提供足够的照度和照明效果。

5. 隧道排水与防水隧道施工完成后，还需要进行排水与防水工作，以保证隧道干燥和防止水体渗入。

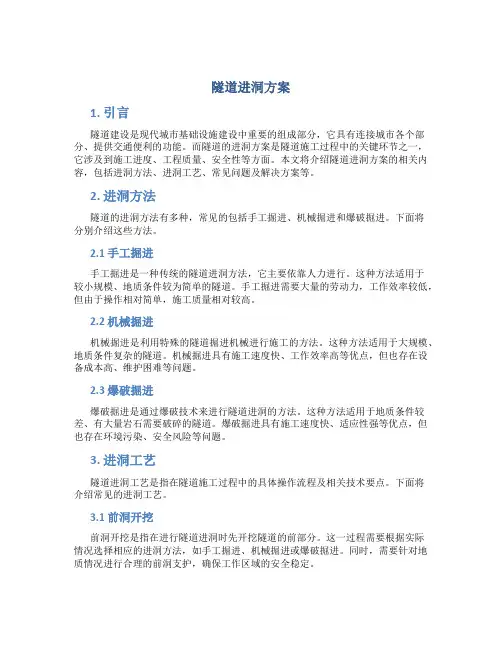

隧道进洞方案1. 引言隧道建设是现代城市基础设施建设中重要的组成部分，它具有连接城市各个部分、提供交通便利的功能。

而隧道的进洞方案是隧道施工过程中的关键环节之一，它涉及到施工进度、工程质量、安全性等方面。

本文将介绍隧道进洞方案的相关内容，包括进洞方法、进洞工艺、常见问题及解决方案等。

2. 进洞方法隧道的进洞方法有多种，常见的包括手工掘进、机械掘进和爆破掘进。

下面将分别介绍这些方法。

2.1 手工掘进手工掘进是一种传统的隧道进洞方法，它主要依靠人力进行。

这种方法适用于较小规模、地质条件较为简单的隧道。

手工掘进需要大量的劳动力，工作效率较低，但由于操作相对简单，施工质量相对较高。

2.2 机械掘进机械掘进是利用特殊的隧道掘进机械进行施工的方法。

这种方法适用于大规模、地质条件复杂的隧道。

机械掘进具有施工速度快、工作效率高等优点，但也存在设备成本高、维护困难等问题。

2.3 爆破掘进爆破掘进是通过爆破技术来进行隧道进洞的方法。

这种方法适用于地质条件较差、有大量岩石需要破碎的隧道。

爆破掘进具有施工速度快、适应性强等优点，但也存在环境污染、安全风险等问题。

3. 进洞工艺隧道进洞工艺是指在隧道施工过程中的具体操作流程及相关技术要点。

下面将介绍常见的进洞工艺。

3.1 前洞开挖前洞开挖是指在进行隧道进洞时先开挖隧道的前部分。

这一过程需要根据实际情况选择相应的进洞方法，如手工掘进、机械掘进或爆破掘进。

同时，需要针对地质情况进行合理的前洞支护，确保工作区域的安全稳定。

3.2 地面导向地面导向是指在进行隧道进洞时，通过特殊的导向系统将隧道掘进机械准确导向至预定的方向。

这一工艺需要依靠导向设备、激光技术等手段，确保施工进度和工程质量。

3.3 后洞支护后洞支护是指在完成隧道进洞后，对洞口进行支护和固结的工艺。

这一工艺需要根据隧道的设计要求和地质条件选择相应的支护方式，如喷锚支护、钢筋混凝土衬砌等。

4. 常见问题及解决方案在隧道进洞过程中，常常会遇到各种问题，下面将介绍几种常见问题及相应的解决方案。

高速公路隧道施工工序1、洞口临建：1.1 隧道管理人员、开挖、支护、二衬班组生活区建设，一般情况下管理人员与机械操作手（挖机、装载机、出渣车等）按50～60人员考虑，开挖、支护班组最好是一个班组施工，避免施工过程因超欠挖扯皮，）V级、IV级围岩支立拱架按40～55人员（一个洞）考虑III级围岩按40-50人考虑，二衬、仰拱、调平层一个洞口左右洞选择一个班组施工（便于工人合理调配）按照20-25人考虑。

主要管理人员1～2人一个房间，其他管理人员3～5人一个房间，工人每个房间住8～10人一个房间，共需约45-55间房间（包含厨房、餐厅，厕所、洗澡间）。

1.2 变压器根据隧道长度、拌合站等确定大小，变压器布设尽量靠近空压机房，减少线损。

钢拱架加工场、库房合理布设。

2、施工工序2.1洞口场地平整，洞口刷坡，边仰坡尽可能少开挖，少支护。

保证“零开挖”进洞（护拱顶和仰坡平齐）。

2.2 护拱基础开挖，浇筑护拱片石砼，支立护拱拱架，布设导向管（导向管交底按倾角4°，设计一般偏小，开挖后容易漏管棚）。

浇筑护拱砼。

使用潜孔钻打设管棚孔（单双号分开打孔，避免串孔漏气），安装管棚、注浆。

2.3 洞身开挖：一般进洞口为V级围岩，采用三台阶开挖，控制进尺，严格按照“早开挖、勤支护、早成环”原则。

地表及洞内监控量测点及时测量，及时发现洞内有无沉降，收敛。

2.4 初期支护：工字钢安装、锚杆（包含锁角锚杆），网片安设，喷射砼。

2.5 仰拱及仰拱填充施工：洞口段落地拱严格按照设计规范要求进行施工，仰拱钢筋绑扎考虑与二衬钢筋搭接长度等。

2.6 二衬施工：包含防水板、土工布、纵向、环向盲管施工。

第一模二衬建议选在洞内第二模进行施工，完成后浇筑洞口第一模，明洞二衬。

（顺序可根据现场实际情况进行调整）。

开挖支护：清单说明一、通用工作内容：1.驻地临建：驻地临建甲方提供，甲方为乙方提供住宿、食堂，费用甲方承担。

2.工地标准化建设：乙方须严格按照甲方要求进行场地标准化建设，满足甲方及建设单位的工地标准化建设要求，并承担相关费用。

基于不同地质条件下的山岭隧道进洞“零开挖”施工工法基于不同地质条件下的山岭隧道进洞“零开挖”施工工法一、前言山岭隧道进洞是山地交通建设的重要环节之一，传统的开挖方法往往会对地质环境造成破坏，同时也面临着高风险和高成本的问题。

为了解决这些问题，基于不同地质条件下的山岭隧道进洞“零开挖”施工工法应运而生。

该工法通过采取特定的技术措施，最大程度地减少对地质环境的破坏，同时确保施工的质量和安全。

二、工法特点1. “零开挖”施工方法：该工法在施工过程中不进行传统的开挖作业，而是通过利用现有地质条件，将隧道内壁完全保留。

2. 改良与加固地质结构：通过加固地质结构，提高地质的稳定性，以避免隧道坍塌、石方开裂等问题。

3. 提高施工效率：采用现代化机具设备和施工工艺，可以大幅提高施工效率，缩短施工周期。

4. 环境友好：减少对山地环境的破坏，对保护生态环境起到积极的作用。

三、适应范围该工法适用于不同地质条件下的山岭隧道，尤其适用于软弱地层、岩石裂隙等地质条件较为复杂的地区。

四、工艺原理该工法的实际应用是基于对施工工法与实际工程之间的联系进行具体的分析和解释。

具体包括以下技术措施：1. 地质勘探与分析：通过充分了解山地地质结构，确定施工工法的主要技术方案。

2. 加固地质结构：根据实际需求，采用钢筋混凝土喷射、预应力锚杆等方法对地质结构进行加固。

3. 岩石治理：对需要处理的岩石、石方进行清理和修补，提高其稳定性。

4. 安全监测与预警系统：安装安全监测与预警系统，及时掌握施工过程中的变化，并采取相应的措施保证施工安全。

五、施工工艺1. 准备阶段：进行地质勘探、制定施工方案、确定施工各个阶段的工作要求和施工周期。

2. 加固地质结构：根据实际情况，采用钢筋混凝土喷射、预应力锚杆等方法对地质结构进行加固。

3. 岩石治理：对需要处理的岩石、石方进行清理和修补，提高其稳定性。

4. 施工监测与预警：安装安全监测与预警系统，及时掌握施工过程中的变化，并采取相应的措施保证施工安全。

隧道开挖施工方法一、全断面施工Ⅱ级围岩整体性较好，采用全断面光面爆破开挖（开挖顺序见II 围岩开挖示意图），锚喷初期支护,采用凿岩机钻孔,Ⅱ级围岩开挖进尺 3.5m。

出渣采用装载机或挖掘装载机装渣，采用带废气净化装置的自卸汽车运渣。

全断面液压衬砌钢模台车衬砌.全断面法施工工艺见“Ⅱ级围岩全断面法施工工艺流程图”。

Ⅱ级围岩全断面法施工工艺流程图二、台阶法施工Ⅲ级围岩采用台阶法开挖，台阶法施工将断面分为上下两部分（见III级围岩开挖示意图）。

上台阶长度30m，下台阶长度为10m,为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，拱部及边墙采用光面爆破.上台阶断面采用简易工作台架、YT28风钻钻孔；下台阶断面采用凿岩机钻孔,Ⅲ级围岩开挖进尺3.1m。

采用装载机装渣,自卸汽车运渣。

全断面液压衬砌钢模台车衬砌.台阶法施工工艺见“台阶法施工工艺流程图”。

台阶法施工工艺流程图三、台阶法施工Ⅳ级围岩采用三台阶法开挖，台阶法施工将断面分为上中下三部分(见Ⅳ级围岩开挖示意图）。

上台阶长度5m，中台阶长度6m，下台阶长度为6m,为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动,拱部及边墙采用光面爆破。

上台阶采用简易工作台架、YT28风钻钻孔；Ⅳ级围岩开挖进尺2.1m.采用挖掘机装渣，自卸汽车运渣.全断面液压衬砌钢模台车衬砌。

三台阶开挖法施工工艺流程图三、大拱脚台阶法施工V级围岩地段采用大拱脚台阶开挖法施工，尽量采用人工风镐配合长臂挖掘机开挖，侧翻式挖掘机装碴，自卸汽车运输。

必要时采用微振动爆破，YT28风钻钻眼，非电毫秒雷管起爆，每循环进尺0.8m.附：大拱脚台阶法开挖施工流程图施工工序:1、（1）弱爆破开挖①部。

（2）施作①部台阶周边的初期支护和临时支护，即初喷4cm厚混凝土，铺设钢筋网，架立大拱脚钢架，并设锁脚锚杆。

（3）钻设径向锚杆后复喷混凝土至设计厚度。

2、（1）弱爆破开挖②部。

隧道施工方法洞身施工工艺和方法(一)施工测量隧道洞外控制采用三角测量，每个洞口设置三个平面控制点,且将控制点设在能相互通视，稳固不动，而且便于引测进洞,能与开挖后的洞口通视之处，尽可能避免干扰,且不会被弃碴掩埋。

高程控制采用四等水准测量，每个洞口布设两个高精度水准点。

水准点布设在坚固、通视好，施测方便，便于保存且高程适宜之处。

两个水准点的高差，以安置一次水准仪即可联测为宜。

(二)、洞身的开挖、支护工艺和方法1、洞身的开挖隧道Ⅰ、Ⅱ、Ⅲ级围岩采用全断面开挖法;Ⅳ级围岩根据围岩的整体性程度采用短台阶法施工，台阶的长度为10—15m；Ⅴ级围岩采用超短台阶法施工，台阶的长度为5—10m。

Ⅰ、Ⅱ、Ⅲ级围岩全断面爆破采用中空眼直眼掏槽，Ⅳ、Ⅴ级围岩开挖采用斜眼楔形掏槽。

Ⅰ、Ⅱ、Ⅲ围岩全断面开挖光面爆破。

Ⅳ、Ⅴ级围岩台阶法开挖预裂爆破。

为减轻爆破时对围岩的扰动,周边眼采用φ32光爆药卷,并采用导爆索药串装药结构，孔口堵塞长度不小于40cm。

Ⅰ、Ⅱ、Ⅲ级围岩周边眼间距E=40cm，最小抵抗线W=55cm，相对距离E/W=0.72，周边眼装药集中度0.27kg/m。

Ⅳ、Ⅴ级围岩周边间距E=30cm，最小抵抗线W=40cm,相对距离E/W=0。

75，周边眼装药集中度0。

09kg/m。

钻爆作业时，根据地质条件及时修正爆破参数,以期达到最佳爆破效果。

钻孔均采用自制钻孔台架配YT-28手持式风动凿岩机钻孔,人工装药起爆。

钻爆作业按照爆破设计进行钻眼、装药、接线和引爆。

如围岩出现变化需要变更爆破设计时，由隧道工程师确定，现场监理工程师签认.炮孔的装药、堵塞和引爆线路的连接及哑炮和盲炮的处理，均由考核合格的爆破员负责。

洞身开挖施工四步骤:A测量测量是控制开挖轮廓精确度的关键.每循环都由测量技术人员在掌子面标出开挖轮廓和炮孔位置。

B钻孔严格按照炮孔布置图正确对孔，以确保爆破质量。

周边孔外插角1°~2°，炮孔相互平行,周边孔在断面轮廓线上开孔，周边孔对孔误差环向不大于5cm。

偏压隧道半明半暗进洞施工工法偏压隧道半明半暗进洞施工工法一、前言偏压隧道半明半暗进洞施工工法是一种常用于隧道工程的施工工法。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点偏压隧道半明半暗进洞施工工法具有以下特点：1. 隧道进洞时，采用半明半暗施工方式，即在隧道开挖进洞前段采用半明施工，后段采用半暗施工。

这种施工方式使得进洞施工过程中的空气流动更加顺畅，减少了进洞面积与大气间的交换，从而有效控制了洞口的风速和风量，减少尘土和有害气体的扩散，提高了施工环境的安全性。

2. 半明半暗施工方式使得工作人员可以在洞内充分观察洞体的变化，及时判别岩层的稳定性。

同时，也方便了施工机械设备的操作，提高了施工效率。

三、适应范围偏压隧道半明半暗进洞施工工法适用于岩质地层、软岩地层、薄壁围岩地层等多种地质条件，适应范围广。

四、工艺原理偏压隧道半明半暗进洞施工工法的工艺原理主要包括以下几个方面：1. 洞口风速与量的控制：通过在洞口设置隧道进风井与回风井，利用自然和人工通风方式调节洞口风速与量，保持在安全范围内。

2. 施工机具设备的合理布局：根据洞体情况和施工进度，合理安排施工机械设备的布局，以提高施工效率和工作舒适度。

3. 及时判别岩层的稳定性：通过半明半暗的施工方式，工作人员可以在洞内观察和检测洞体的变化，及时判别岩层的稳定性，并采取相应的支护措施。

五、施工工艺偏压隧道半明半暗进洞施工工法的施工工艺主要包括以下几个阶段：1. 洞口准备：包括洞口附近地面的清理、边坡支护等工作。

2. 隧道进风井与回风井的建设：在洞口附近建设进风井与回风井，用于调节洞口风速与量。

3. 施工机具设备的布置：根据洞体情况和施工进度，合理布置施工机械设备，进行洞体开挖作业。

4. 岩层稳定性监测与支护：在施工过程中，利用半明半暗的施工方式观察洞体的变化，进行岩层稳定性监测，并采取相应的支护措施。

隧道洞口施工流程一、截水沟施工洞口边仰坡边缘线5米以外设臵洞顶截水沟。

洞顶截水沟位臵结合现场实际情况布设，采用人工开挖和人工砌筑，自低处向高处分段开挖和砌筑，并根据现场实际情况设臵沉降缝，沉降缝设臵距离为15m~20m。

并必须在边、仰坡施工前完成，确保坡面稳定。

a、基坑开挖开挖时严格按照图纸尺寸开挖，先用机械简单在截水沟测定中线开槽，再用人工整平基坑并夯实，基槽底面应夯实到图纸规定的压实度，对于基槽底面土质不符要求的，应及时开挖换填土，进行加固，沟底与沟壁坚实平顺，不欠挖。

b、浆砌施工进行铺砌时，截水沟浆砌片石工程咬扣应紧密，嵌缝饱满、密实，勾缝平顺无脱落，缝宽大体一致。

当截水沟的位臵、断面、尺寸、坡度、标高均符合图纸要求。

为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。

地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采取措施防止渗漏和冲刷沟底及沟壁。

二、边仰坡开挖洞口土方采用挖掘机分层开挖，自卸汽车运至弃碴场；石方采用浅孔控制弱爆破，挖掘机或装载机装碴，自卸汽车运至弃碴场。

1）隧道明洞、洞门开挖前，首先施工洞口边仰坡外的截、排水沟，以避免对边坡冲刷，导致边坡落石、失稳坍塌。

明洞及洞门段开挖采用人工配合挖掘机由上而下进行。

遇个别较大孤石或少量硬质岩，风钻钻孔、微药量解体，风镐修凿轮廓或非电控制光面爆破，不得扰动边坡，影响边坡稳定。

装载机或挖掘机装碴，自卸汽车直接运输到规定地点卸碴。

边坡开挖坡度按设计图放坡，当开挖到暗洞超前支护相应标高时，立即进行超前支护施工。

结合边坡地形稳定程度，坡面用锚杆、钢筋网、喷混凝土作为临时防护，以确保施工安全。

2）边仰坡刷坡自上而下分层进行，每层高度2～3m，随开网喷支护。

做好坡面喷混凝土防护层与原坡面衔接，防止坡面风化，引起水土流失、导致边仰坡防护受到损坏。

隧道明洞、洞门开挖，避免在雨天进行。

三、边仰坡防护(1)砂浆锚杆施工a、机械钻孔潜孔钻安装完成后，根据测量放样孔位，用地质罗盘控制钻孔方向，严格认真进行孔位调整，确保钻机安放支架牢固稳定，在造孔过程中不允许出现晃动。

隧道进洞大管棚施工技术方案首先施工洞口边、仰坡外的截、排水沟，做到排水畅通。

明洞和洞口土石方采用明挖法开挖，采取机械自上而下分层开挖土方，风动凿岩机钻孔，浅孔控制爆破开挖岩石，反铲挖掘机配合自卸汽车装、运碴，及时进行边坡支护。

洞口开挖遵循“早进洞，晚出洞”的原则，不大挖大刷，造成高仰坡破坏，预防破坏洞口的自然与和谐，影响洞口边坡及仰坡的稳定。

隧道洞口拱顶以上仰坡高度一般控制在2m以内，做到少破坏就是最大的保护，当洞口地面高程与设计图纸不符时立即报请监理工程师审查。

1、环形开挖留核心土施工方法本洞进洞土质易坍塌围岩软弱采用环形开挖留核心土法开挖。

在超前预支护后采用人工配合风镐等机械进行上半断面弧形导坑开挖，套拱及管棚施工完成后，再开挖核心土，下半断面采用挖掘机或装载机直接开挖2、套拱施工方法套拱采用I18的工字钢，间距50c m共四榀工字钢，套拱长200c m，采用C20砼浇筑厚60c m，砼采用商品砼，工字钢的连接是φ140的无缝钢管厚8m m该钢管同时也是大管棚的导向管，导向管的间距为40c m与管棚钢管之间的连接采用焊接。

导向管的角度应与大管棚钢管的角度相同。

3、长管棚施工方法（1）、管棚参数长度——36m材料——φ108无缝钢管，壁厚6m m，节长3m、6m间距40c m外插角1°（不包括路线纵坡），方向与路线中线平行施工误差径向不大于20c m，沿相邻钢管方向不大于10c m（2）、管棚加工管棚前端加工成锥形，锥头长10c m；管身钻φ8泄浆孔，间距29c m，共设3排，梅花形布置。

（3）、管棚施工管棚施工前，先施工套拱2米，套拱厚60c m，采用C20砼；套拱兼作长管棚导向墙并在复合式衬砌外轮廓以外施作。

套拱施工后，搭设钻机操作平台。

管棚钻进及钢管推进采用X Y-2B-300型钻机。

在钻进过程中，为保证钻孔方向准确，采用光耙测斜仪，量测钢管钻进的偏斜度。

（4）、管棚布置钢管接头采用丝扣连接，丝扣长14.5c m。

涵洞隧道工程施工工艺和方法本标段涵洞工程主要是盖板涵，采用石砌边墙身，钢筋砼盖板，墙身浆砌石的施工方法同前。

钢筋砼盖板采用预制场集中预制，平板车运至工地吊车吊装。

预制盖板的强度必须达到设计强度的90％后，方可吊运。

盖板块件堆放和运输时，盖板端部必须采用两点搁置，并不得上、下倒置。

堆放或吊运位置距板端不得超过0.4m。

为使预制板与现浇混凝土紧密结合，混凝土顶面必须拉毛，并清洗干净。

预制板安装完毕后，进行“两油一毡”防水层施工，并用30号水泥砂浆填充台背与盖板间的空隙使盖板与背墙顶紧，砂浆与混凝土强度达到70%后，方可进行台后填土，并分层历实，压实度必须达到95%以上。

填挖交界处、地质情况变化处均应设沉降缝。

浇筑台身背墙时，背墙与盖板端部应留2cm空隙。

涵洞铺底采用双层浆砌片石铺砌，并与台身卡紧，铺砌起支撑作用。

隧道工程施工工艺和方法本标段隧道采用台阶法钻爆开挖、锚喷初期支护、二次砼复合衬砌；洞口段设拱墙格栅钢架加强支护，并设小导管超前支护；洞身段采用拱墙格栅钢架及超前中空锚杆（拱部）、砂浆锚杆（边墙）进行加强支护；采用复合防水板和橡胶止水带进行隧道防水。

（1）隧道洞口段施工本着“早进洞、晚出洞”的原则进行洞口段施工，边仰坡自上而下分台阶开挖，并及时支护。

①隧道明洞施工方法本标段塘梨涌隧道口的进口设计为明洞，明洞段采用明挖法施工，明洞的施工步骤如下：a洞口施工前做好洞顶截、排水系统，按照设计位置准确测放边、仰坡眉线，并洒白灰线；b开挖清除覆盖土层及全风化岩；搭设脚手架，按设计对边坡进行加固；c采用弱爆破施工，内侧边墙开挖并及时锚喷支护；d边墙基础开挖至设计标高后，地质情况及允许承载力与设计要求不符时，及时处理；e暗洞进口的仰坡支护；f暗洞掘进、支护；g明洞洞身先墙后拱施作模筑混凝土衬砌；h暗洞衬砌并施工明洞仰拱及回填。

i明洞的衬砌强度达到设计的强度后，按设计进行防排水作业，施作洞门。

②隧道进洞施工方法隧道进洞施工示意见下图。

隧道洞口施工工艺及施工方法1、施工工艺流程施工准备→被动防护网安装→一级边坡开挖修整→施工平台搭建→钻孔→铺设钢丝网→锚杆、加强筋安装、焊接、→喷播→覆盖土工布→下一级边坡施工→支护完成后喷水养护。

2、主要施工方法（1）施工准备洞口开工前应先完成各项准备工作，施工时不得大开挖而破坏山体稳定。

洞口施工要在雨期前完成，边仰坡防护应与明洞开挖同步进行。

洞门施工前，先做好边坡、仰坡外的截水沟或排水沟，并保持畅通。

（2）洞口及明洞土石方洞口及明洞土石方开挖采取全部明挖法，采用自上而下水平分层开挖，施工机械以挖掘机为主；洞口场地用装载机辅以推土机整平压实；遇坚硬石质地层人工钻眼爆破，采用自卸车运输，弃往指定的弃土场。

为防止仰坡坍塌，施工部分洞身护拱，以确保仰坡稳定，同时为隧道进洞创造条件。

（3）边仰坡施工边仰坡施工同洞口段土石方施工同时进行，按设计坡度一次整修到位，并分层进行边仰坡防护，以防围岩风化，雨水渗透而坍塌。

边仰坡防护采用喷锚挂网，以稳定边仰坡。

刷坡防护到路基面标高。

（4）明洞施工根据地形、地质条件、边坡及仰坡的稳定程度，采用明挖法，然后就地全断面模筑整体式钢筋混凝土衬砌。

明洞开挖前，先做好洞顶排水、防水设施，防止地面水冲刷而导致边坡、仰坡落石、塌方。

土石方开挖自上而下的进行，不得超挖。

边坡开挖需要爆破时，严格控制爆破药量，开挖后立即进行边坡、仰坡防护。

明洞衬砌施工时，拱圈按断面要求制作定型挡头板、外模、骨架、支柱，并采用在模板缝填塞腻子和在挡头板加设斜撑等措施，防止渗漏浆和跑模。

按设计要求绑扎钢筋，经监理工程师检查合格后，方可浇筑混凝土。

浇筑拱圈混凝土时，采用混凝土输送泵连续进行，不得中断。

土方回填采用人工进行。

回填土方时，分层、对称进行，每层厚度不大于30cm，中线两侧回填的高差不大于0.5m。

回填至洞顶后分层满铺填筑。

粘土隔水层上纵向排水沟，按图纸要求尺寸，用浆砌片石砌筑。

拆除拱架，人工填筑时，需待拱顶回填高度达到0.7m以上方可拆除。

洞口与明洞施工洞口是隧道进出的咽喉和施工中的主要通道，是整个隧道的薄弱环节。

隧道洞口工程主要包括边、仰坡土石方，边、仰坡防护，端墙、翼墙等洞门圬工，洞口排水系统，洞口段洞身衬砌，等。

一、洞口施工1.洞口施工要求（1）洞口开挖和进洞施工宜避开雨期、融雪期及严寒季节。

（2）边坡和仰坡以上可能滑塌的表土、灌木及山坡危石等应清除或加固。

（3）不良地质段应在进洞前按设计要求对地表及仰坡进行加固防护。

（4）洞口边坡及仰坡应自上而下开挖，不得掏底开挖或上下重叠开挖。

洞口有邻近建（构）筑物时，应采取微震动控制爆破。

当地质条件不良时应采取稳定边坡和仰坡的措施。

（5）应随时检查边坡和仰坡的变形状态，发现不稳定现象，及时采取措施，保证施工安全。

（6）洞口边、仰坡排水系统施工应在雨季之前完成。

（7）隧道排水应与洞外排水系统合理连接，不得侵蚀软化隧道和明洞基础，不得冲刷路基坡面及桥涵锥坡等设施。

（8）应对地表沉降和拱顶下沉进行监控量测，并适当增加量测频率。

（9）洞口永久性挡护工程应紧跟土石方开挖及早完成。

地基承载力应满足设计要求。

2.洞口边、仰坡开挖及防护边、仰坡开挖及防护施工工艺流程如图6-1所示。

3.洞口段施工隧道进出口段（洞口段）暗挖施工可能给洞顶地表和仰坡造成不良影响。

洞口段关键的工序就是进洞开挖。

隧道进洞前应对边仰坡进行妥善防护或加固，做好排水系统。

洞口段施工方法应考虑施工机具设备、工程地质、水文地质和地形条件、洞外相邻建筑、隧道自身构造特点等诸多因素。

根据地层情况，洞口段可分为以下几种施工方法：（1）洞口段为Ⅰ～Ⅲ级的良好围岩时，可采用全断面直接开挖进洞，初始10～20 m区段的开挖，爆破进尺应控制在2～3m。

拱部可施作局部锚杆支护，墙、拱采用素喷混凝土支护。

洞口3～5m区段可以挂网喷混凝土及设钢拱架予以加强。

（2）洞口段围岩为Ⅲ～Ⅳ级时，宜采用正台阶法进洞，爆破进尺控制在1.5～2.5 m，采用拱、墙系统锚杆和钢筋网喷射混凝土支护，必要时设钢拱架加强。
