隧道进洞套拱施工过程图文

图 1 开挖步骤图
11
1234
5
7
6-16-26-33m～5m
2～3m 2～3m
2～3m 2～3m
4m～6m
1
66
6
2
3
457
核心土
7
5
4
21
1
6-23
4m～6m
30～40m
2～3m
2～3m 2～3m 2～3m 3m～5m 仰拱填充
仰拱
初期支护
6-3
6-115～25m 栈桥h 1
h 2
h 3
H
注：
1、上台阶开挖高度不小于上台阶开挖跨度的0.3倍， 一般为3.0～4.0m。

2、中、下台阶开挖高度为隧道总开挖高度(不含仰拱) 减去上台阶开挖高度后平均分配，一般为3.0～3.5m。

3、上台阶核心土长度(隧道纵向)3.0～5.0m,高度1.5 ～2.5m,宽度为上台阶开挖跨度的1/3～1/2。

施工步骤：
第1步：施作超前支护后，开挖拱部弧形导坑，预留核心土，施作拱部初期支护； 第2、3步：开挖左右侧中台阶并施作初期支护； 第4、5步：开挖左右侧下台阶并施作初期支护； 第6步：分别开挖上、中、下台阶核心土；
第7步：开挖隧底并施作仰拱初期支护封闭成环。

图-2
开挖透视图
1
1
1
2
3
4
5
6-1
6-2
6-3
衬砌
仰拱
栈桥
施工工序纵断面示意图
施工工序正面示意图
图-3 施工工序图
三台阶七步开挖法施工工艺流程图
初期支护施工工艺流程图
初期支护施工工艺流程。

山岭隧道施工过程图解
1施做洞口
像上图所示,先根据设计好的位置,立好洞门拱架，然后浇筑混凝土。

然后打入大管棚,就是上面那一排钢管,打入之后再高压往里面注入水泥浆，它的好处就是土跟钢管水泥浆粘结在一起,形成一个拱圈状的加固土体。

这样挖的时候就不会容易垮了。

２开挖洞身,做第一层支护
隧道挖的时候了根据岩石的好坏选取不同的方法,具体来说,如果是坚硬完整的岩石，那隧道多大就可以挖多大.
一般而言,岩石隧道挖了之后不会马上垮,而土质隧道由于预先注浆或者打了锚杆(也就是粗点的钢筋)也不会马上垮，这个时候，工人就会按照测量的指示,把一些预先做成隧道轮廓样子的钢拱架安放到指定位置，如下图:
钢拱架放好之后，那些两根拱架之间的空隙要放钢筋网片，焊接好，侧向也要打入锚杆。

之后，就要喷射混凝土了。

如下图:
混凝土喷射出来之后,就会粘在钢架上，这样钢架和隧道的岩石以及混凝就组成了一个整体,共同受力。

这个时候，整个隧道如下图所示:
隧道一般是分两层支护,第一层就像上图这样的，喷射混凝土上去之后它就具有了一定的稳定能力。

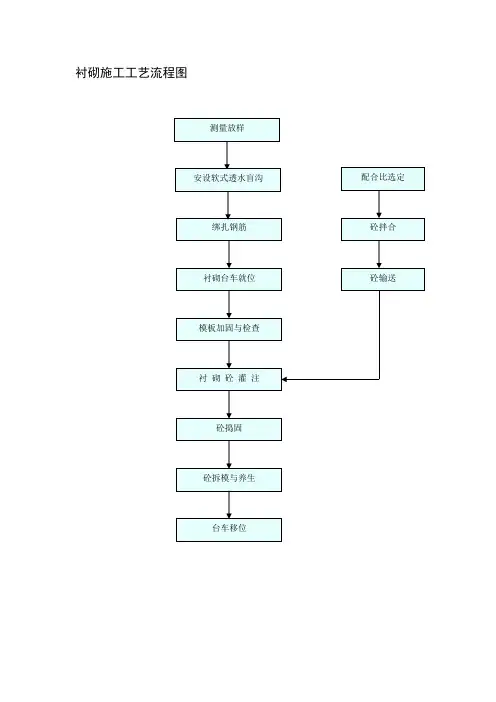

3做第二层支护
用钢筋混凝土，首先需要绑扎钢筋，并且在里面铺好防水板,山里面的隧道防水工作十分重要。

钢筋做好之后,就是浇筑混凝土了。

必须使用专门的工具才能将混凝土打到墙上去．
混凝土浇筑完成后，过了规定的养护时间就可以拆模了,最后就会形成一个封闭的稳定结构，基本已经很稳固了。

隧道的主体结构就完成后,其余就是隧道的路面、防排水、通风、照明、供配电、安全等设施的施工。

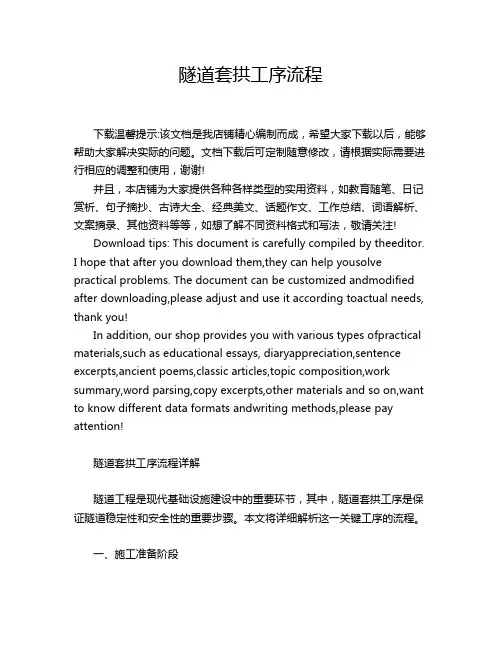

隧道套拱工序流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!隧道套拱工序流程详解隧道工程是现代基础设施建设中的重要环节，其中，隧道套拱工序是保证隧道稳定性和安全性的重要步骤。

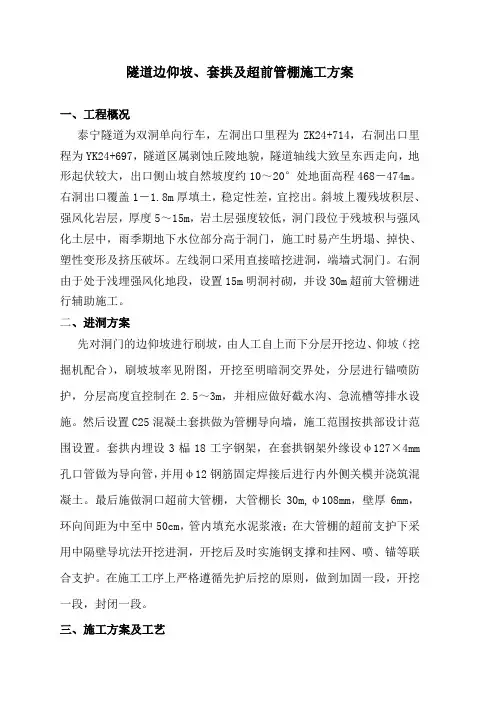

隧道边仰坡、套拱及超前管棚施工方案一、工程概况泰宁隧道为双洞单向行车，左洞出口里程为ZK24+714，右洞出口里程为YK24+697，隧道区属剥蚀丘陵地貌，隧道轴线大致呈东西走向，地形起伏较大，出口侧山坡自然坡度约10～20°处地面高程468－474m。

右洞出口覆盖1－1.8m厚填土，稳定性差，宜挖出。

斜坡上覆残坡积层、强风化岩层，厚度5～15m，岩土层强度较低，洞门段位于残坡积与强风化土层中，雨季期地下水位部分高于洞门，施工时易产生坍塌、掉快、塑性变形及挤压破坏。

左线洞口采用直接暗挖进洞，端墙式洞门。

右洞由于处于浅埋强风化地段，设置15m明洞衬砌，并设30m超前大管棚进行辅助施工。

二、进洞方案先对洞门的边仰坡进行刷坡，由人工自上而下分层开挖边、仰坡（挖掘机配合），刷坡坡率见附图，开挖至明暗洞交界处，分层进行锚喷防护，分层高度宜控制在2.5～3m，并相应做好截水沟、急流槽等排水设施。

然后设置C25混凝土套拱做为管棚导向墙，施工范围按拱部设计范围设置。

套拱内埋设3榀18工字钢架，在套拱钢架外缘设φ127×4mm 孔口管做为导向管，并用φ12钢筋固定焊接后进行内外侧关模并浇筑混凝土。

最后施做洞口超前大管棚，大管棚长30m,φ108mm，壁厚6mm，环向间距为中至中50cm，管内填充水泥浆液；在大管棚的超前支护下采用中隔壁导坑法开挖进洞，开挖后及时实施钢支撑和挂网、喷、锚等联合支护。

在施工工序上严格遵循先护后挖的原则，做到加固一段，开挖一段，封闭一段。

三、施工方案及工艺施工顺序：测量放线 边仰坡、明洞开挖、初期支护及截排水沟施工→架设套拱钢架→套拱施工→打设管棚钢管→注浆→孔口封堵→开挖进洞1、测量放线根据设计参数要求，通过现场测量和计算，放样出衬砌中线、边线及水平基线等。

测量所选用的桩点必须稳定、可靠，且通视性良好。

2、边仰坡、明洞开挖及截排水沟施工根据测量放线数据，进行边仰坡及明洞开挖。

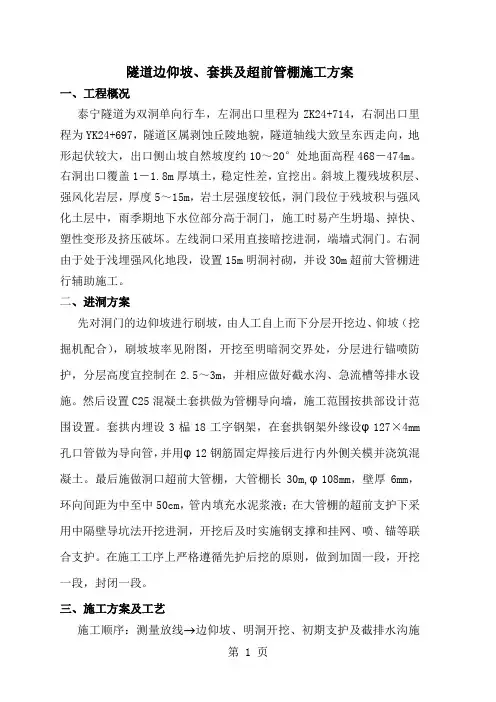

隧道边仰坡、套拱及超前管棚施工方案一、工程概况泰宁隧道为双洞单向行车，左洞出口里程为ZK24+714，右洞出口里程为YK24+697，隧道区属剥蚀丘陵地貌，隧道轴线大致呈东西走向，地形起伏较大，出口侧山坡自然坡度约10～20°处地面高程468－474m。

右洞出口覆盖1－1.8m厚填土，稳定性差，宜挖出。

斜坡上覆残坡积层、强风化岩层，厚度5～15m，岩土层强度较低，洞门段位于残坡积与强风化土层中，雨季期地下水位部分高于洞门，施工时易产生坍塌、掉快、塑性变形及挤压破坏。

左线洞口采用直接暗挖进洞，端墙式洞门。

右洞由于处于浅埋强风化地段，设置15m明洞衬砌，并设30m超前大管棚进行辅助施工。

二、进洞方案先对洞门的边仰坡进行刷坡，由人工自上而下分层开挖边、仰坡（挖掘机配合），刷坡坡率见附图，开挖至明暗洞交界处，分层进行锚喷防护，分层高度宜控制在2.5～3m，并相应做好截水沟、急流槽等排水设施。

然后设置C25混凝土套拱做为管棚导向墙，施工范围按拱部设计范围设置。

套拱内埋设3榀18工字钢架，在套拱钢架外缘设φ127×4mm 孔口管做为导向管，并用φ12钢筋固定焊接后进行内外侧关模并浇筑混凝土。

最后施做洞口超前大管棚，大管棚长30m,φ108mm，壁厚6mm，环向间距为中至中50cm，管内填充水泥浆液；在大管棚的超前支护下采用中隔壁导坑法开挖进洞，开挖后及时实施钢支撑和挂网、喷、锚等联合支护。

在施工工序上严格遵循先护后挖的原则，做到加固一段，开挖一段，封闭一段。

三、施工方案及工艺施工顺序：测量放线→边仰坡、明洞开挖、初期支护及截排水沟施工→架设套拱钢架→套拱施工→打设管棚钢管→注浆→孔口封堵→开挖进洞1、测量放线根据设计参数要求，通过现场测量和计算，放样出衬砌中线、边线及水平基线等。

测量所选用的桩点必须稳定、可靠，且通视性良好。

2、边仰坡、明洞开挖及截排水沟施工根据测量放线数据，进行边仰坡及明洞开挖。
