功率放大电路习题1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）当 OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于 1W。
（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。
（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√2已知电路如图 P9.2 所示，T1和 T2管的饱和管压降│U CES│＝3V，V CC＝15V ， R L＝8Ω，。
选择正确答案填入空内。
图 P9.2（1）电路中 D 1和 D 2管的作用是消除。
A ．饱和失真B ．截止失真C ．交越失真（2）静态时，晶体管发射极电位 U EQ。
A ．＞0VB ．＝0VC ．＜0V（3）最大输出功率 P OM。
A ．≈28WB ． ＝18WC ．＝9W（4）当输入为正弦波时，若 R 1虚焊，即开路，则输出电压。
A ．为正弦波B ．仅有正半波C ．仅有负半波（5）若 D 1虚焊，则 T 1管。
A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止解：（1）C（2）B（3）C（4）C（5）A3 在图 P9.2 所示电路中，已知 V CC ＝16V ，R L ＝4Ω，T 1和 T 2管的饱和管压降│U CES │＝2V ，输入电压足够大。
模拟电子技术第九章课后习题答案第九章功率放大电路自测题一、选择合适的答案，填入空内。
只需填入A、B或C。
（1）功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大。
A．交流功率 B．直流功率 C．平均功率（2）功率放大电路的转换效率是指。
A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比（3）在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为。
A．1W B．0.5W C．0.2W（4）在选择功放电路中的晶体管时，应当特别注意的参数有。
A．β B．I C M C．I C B OD．B U C E O E．P C M F．f T（5）若图T9.1所示电路中晶体管饱和管压降的数值为│U C E S│，则最大输出功率P O M＝。
A．L2CESCC2)(RUV-B．L2CESCC)21(RUV-C．L2CESCC2)21(RUV-图T9.1解：（1）A （2）B （3）C （4）B D E （5）C二、电路如图T9.2所示，已知T1和T2的饱和管压降│U C E S│＝2V，直流功耗可忽略不计。
图T9.2回答下列问题：（1）R3、R4和T3的作用是什么？（2）负载上可能获得的最大输出功率P o m和电路的转换效率η各为多少？（3）设最大输入电压的有效值为1V。
为了使电路的最大不失真输出电压的峰值达到16V，电阻R6至少应取多少千欧？解：（1）消除交越失真。
（2）最大输出功率和效率分别为%8.694πW162)(CCCESCCL2CESCCom≈-⋅==-=VUVRUVPη（3）电压放大倍数为3.1113.11216iomax≈+=≈=RRAUUAuuR1＝1kΩ，故R5至少应取10.3 kΩ。
习题9.1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。

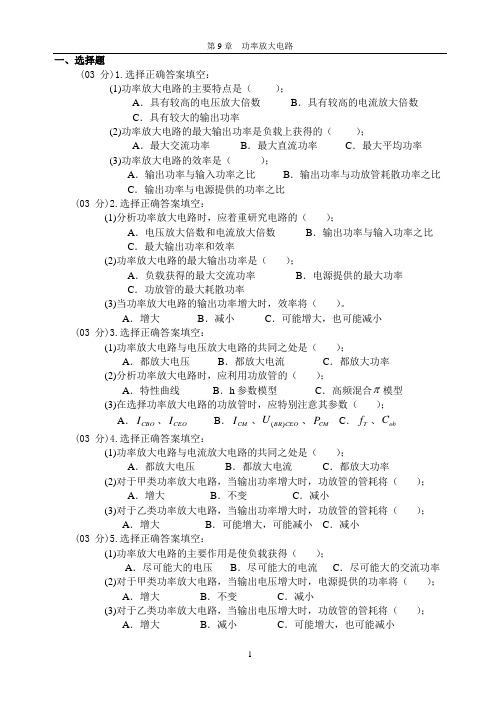

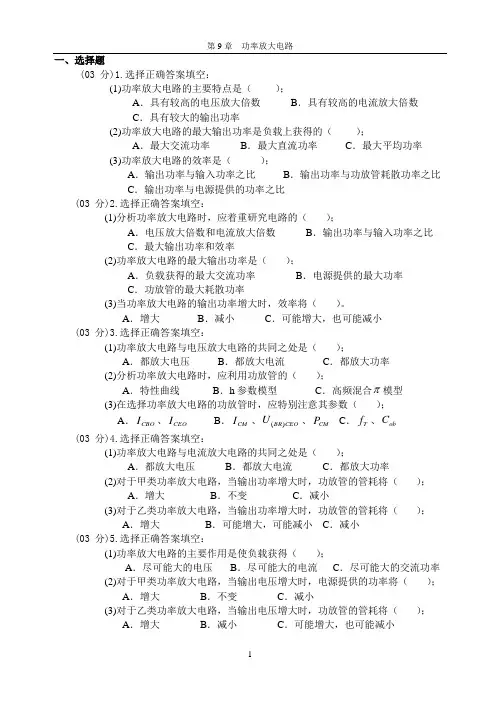

一、选择题(03 分)1.选择正确答案填空：(1)功率放大电路的主要特点是（ ）；A ．具有较高的电压放大倍数B ．具有较高的电流放大倍数C ．具有较大的输出功率(2)功率放大电路的最大输出功率是负载上获得的（ ）；A ．最大交流功率B ．最大直流功率C ．最大平均功率(3)功率放大电路的效率是（ ）；A ．输出功率与输入功率之比B ．输出功率与功放管耗散功率之比C ．输出功率与电源提供的功率之比(03 分)2.选择正确答案填空：(1)分析功率放大电路时，应着重研究电路的（ ）；A ．电压放大倍数和电流放大倍数B ．输出功率与输入功率之比C ．最大输出功率和效率(2)功率放大电路的最大输出功率是（ ）；A ．负载获得的最大交流功率B ．电源提供的最大功率C ．功放管的最大耗散功率(3)当功率放大电路的输出功率增大时，效率将（ ）。
A ．增大B ．减小C ．可能增大，也可能减小(03 分)3.选择正确答案填空：(1)功率放大电路与电压放大电路的共同之处是（ ）；A ．都放大电压B ．都放大电流C ．都放大功率(2)分析功率放大电路时，应利用功放管的（ ）；A ．特性曲线B ．h 参数模型C ．高频混合 模型(3)在选择功率放大电路的功放管时，应特别注意其参数（ ）；A ．CBO I 、CEO IB ．CM I 、CEO BR U )(、CM PC ．T f 、ob C(03 分)4.选择正确答案填空：(1)功率放大电路与电流放大电路的共同之处是（ ）；A ．都放大电压B ．都放大电流C ．都放大功率(2)对于甲类功率放大电路，当输出功率增大时，功放管的管耗将（ ）；A ．增大B ．不变C ．减小(3)对于乙类功率放大电路，当输出功率增大时，功放管的管耗将（ ）；A ．增大B ．可能增大，可能减小C ．减小(03 分)5.选择正确答案填空：(1)功率放大电路的主要作用是使负载获得（ ）；A ．尽可能大的电压B ．尽可能大的电流C ．尽可能大的交流功率(2)对于甲类功率放大电路，当输出电压增大时，电源提供的功率将（ ）；A ．增大B ．不变C ．减小(3)对于乙类功率放大电路，当输出电压增大时，功放管的管耗将（ ）；A ．增大B ．减小C ．可能增大，也可能减小≈CES U 2V 。

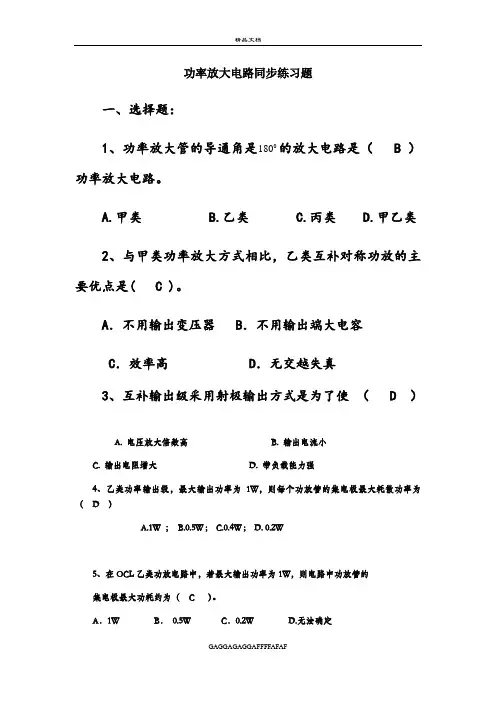

功率放大电路同步练习题一、选择题：1、功率放大管的导通角是0180的放大电路是（ B ）功率放大电路。
A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。
A．不用输出变压器 B．不用输出端大电容C．效率高 D．无交越失真3、互补输出级采用射极输出方式是为了使（ D ）A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级，最大输出功率为1W，则每个功放管的集电极最大耗散功率为（ D ）A.1W ；B.0.5W ;C.0.4W ;D. 0.2W5、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（ C ）。
A．1W B．0.5W C．0.2W D.无法确定6、若OCL功率放大器的输出电压波形如图1所示，为消除该失真，应：（ C ）A. 进行相位补偿B. 适当减小功放管的静态工作点C. 适当增大功放管的静态D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（C）。
A.VCCB.(1/2)VCCC. 0D. 2VCC8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（C ）A.放大区中部B.截止区C.放大区但接近截止区D. 放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。
A.25%B.78.5%C.50%D.90%10、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（A）。
A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是（C ）。
A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、．在单电源OTL电路中，接入自举电容是为了（B ）A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD２虚焊，则V２管（A ）A、可能因管耗过大而损坏B、始终饱和C、始终截止14、OTL功放电路中，输出端中点静态电位为 C 。
第9章习题7-1 理想二极管电路如图7-32所示，求U AO。
解：图（a）中二极管导通，U AO=15V图（b）中二极管截止，U AO=10V7-2 理想二极管电路如图7-33所示，已知输入电压u i=12sinωt V，试画出输出电压u。
的波形。
解：图（b）解图（a）解7-3 稳压管电路如图7-34所示，已知输入电压u i=12sinωt V，稳压管的U Z=6V，其正向压降不计。
试画出输出电压u。
波形。
解：7-4有一桥式整流电路，变压器二次侧电压U 2=100V ，负载电阻R L =100Ω，二极管是理想的。
试计算：（1）输出电压U 。
；（2）负载电流I 。
；（3）二极管电流I D ；（4）二极管所承受的最大反向电压U RM 。
解：（1）U O =0.9U 2=0.9×100=90V（2）I O =U O /R L =90/100=0.9A（3）I D =21I O =21×0.9=0.45A （4）U RDM =2U 2=2×100=90V7-5 图7-35所示为桥式整流，电容滤波电路，已知U 2=10V 二极管是理想的。
试估算：（1）输出电压；（2）电容开路时的U 。
；（3）负载开路时的U 。
；（4）一个二极管开路时的U 。
；（5）电容和一个二极管同时开路时的U 。
；（6）二极管所能承受的最大反向电压U RM 。
解：（1）U O=1.2U2=1.2×10=12V（2）U O=0.9U2=0.9×10=9V（3）U O=2U2=2×10=14V（4）U0=U2≈10V（5）U O=0.45U2=0.45×10=4.5V（6）U RM=2U2=2×10=14V7-6 两只硅稳压管的稳压值分别为U Z1=6V，U Z2=9V，其正向压降为0.7V。
把它们串联相接可得到几种稳压值，各为多少？解：将上述稳压管串联可得到4种稳压值，分别为1.4v、16v、9.7v、6.7v。
功率放大电路习题1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。
（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。
（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√2已知电路如图P9.2所示，T1和T2管的饱和管压降│U C E S│＝3V，V C C ＝15V，R L＝8Ω，。
选择正确答案填入空内。
图P 9.2（1）电路中D 1和D 2管的作用是消除 。
A ．饱和失真B ．截止失真C ．交越失真（2）静态时，晶体管发射极电位U E Q 。
A ．＞0VB ．＝0VC ．＜0V（3）最大输出功率P O M 。
A ．≈28WB ．＝18WC ．＝9W（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。
A ．为正弦波 B ．仅有正半波 C ．仅有负半波（5）若D 1虚焊，则T 1管 。
A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止解：（1）C （2）B （3）C （4）C （5）A3 在图P9.2所示电路中，已知V C C ＝16V ，R L ＝4Ω，T 1和T 2管的饱和管压降│U C E S │＝2V ，输入电压足够大。
电路（第九章）9—7、附图中已知 us 200 2 cos(314t / 3)V ，电流表 A 的读数为 2A，电压表 V1、V2的读数均为 200V。
求参数 R、L、C。
并作出该电路的相量图（提示：先作相量图辅助计算）。
+ V1 －解：由于 Us、V1、V2 读数相等，三个电压的相量图为等边△。
ARjωL+1jωC －+ V2－•US 20060V•则：U 1200120V•U22000V•I290A题 9—7 图XC U2 I200 2 100C 1 1 31.8F X C 100 314Z1• U1 • I200120 290 10030 86.6 j50则：R 86.6X L 50L X L 50 0.16H 314•9—8、附图中 iS 14 2 cos(t )mA ，调节电容，使电压U U ，电流表 A1 的读数为50mA。
求电流表 A2 的读数。
A1+ A2R jωL•解：设U U0V画相量图为：••••从相量图可以看出：U I 2 ,且U 与 I S 同相相量图－ 题 9—8 图••• ••所以： I S I 2 ，I S 、I 1 、I 2 构成直角三角形。
I2 I12I2 S502 142 48mA9—9、附图中 Z1(10j50), Z2(400•j1000 ), 如果要使 I 2•和US的相位差为90（正交），β应等于多少？如果把图中 CCCS 换为可变电容 C，求ωC。
Z1 1 +Z2 －题 9—9 图 0••••••解：U S Z1 I Z2 I 2 Z1 I 2 Z1 I 2 Z2 I 2 则：•US• Z1 Z1 Z2I2••若要使 I 2 和U S 正交应有：ReZ1 Z1 Z2 0 即：10+10β+400=0β=－41•••••••若把图中 CCCS 换为可变电容 C 时：U S Z1 (I 2 I C ) Z2 I 2 Z1 I 2 jCZ1Z2 I 2 Z2 I 2ReZ1 jCZ1Z2 Z2 0 即：10－30000ωC+400=0 C 1.37 10219—10、已知附图电路中 Z2=j60Ω，各交流电表的读数分别为 V：100V；V1：171V；V2：240V。

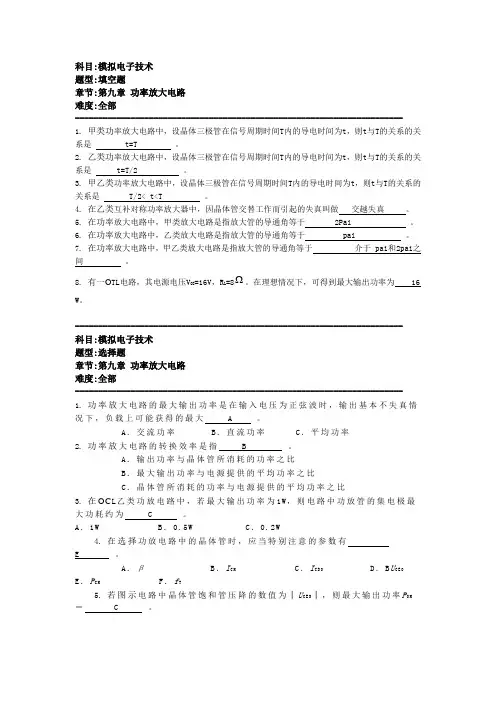

科目:模拟电子技术题型:填空题章节:第九章功率放大电路难度:全部-----------------------------------------------------------------------1. 甲类功率放大电路中，设晶体三极管在信号周期时间T内的导电时间为t，则t与T的关系的关系是 t=T 。
2. 乙类功率放大电路中，设晶体三极管在信号周期时间T内的导电时间为t，则t与T的关系的关系是 t=T/2 。
3. 甲乙类功率放大电路中，设晶体三极管在信号周期时间T内的导电时间为t，则t与T的关系的关系是 T/2< t<T 。
4. 在乙类互补对称功率放大器中，因晶体管交替工作而引起的失真叫做交越失真。
5. 在功率放大电路中，甲类放大电路是指放大管的导通角等于 2Pai 。
6. 在功率放大电路中，乙类放大电路是指放大管的导通角等于 pai 。
7. 在功率放大电路中，甲乙类放大电路是指放大管的导通角等于介于 pai和2pai之间。
8. 有一O TL电路，其电源电压V CC=16V，R L=8 。
在理想情况下，可得到最大输出功率为 16 W。
-----------------------------------------------------------------------科目:模拟电子技术题型:选择题章节:第九章功率放大电路难度:全部-----------------------------------------------------------------------1. 功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大 A 。
A．交流功率B．直流功率C．平均功率2. 功率放大电路的转换效率是指 B 。
A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比3. 在OC L乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为 C 。
习 题1. 选择题。
(1)功率放大电路的转换效率是指 。
A ．输出功率与晶体管所消耗的功率之比 B ．输出功率与电源提供的平均功率之比C ．晶体管所消耗的功率与电源提供的平均功率之比 (2)乙类功率放大电路的输出电压信号波形存在 。
A ．饱和失真 B ．交越失真 C ．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W ，则电路中功放管的集电极最大功耗约为 。
A ．B ．C ．(4)在选择功放电路中的晶体管时，应当特别注意的参数有 。
A ．βB ．I CMC ．I CBOD ．U (BR)CEOE ．P CM (5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到 。
A ．25% B ．50% C ．%(6)乙类互补功放电路中的交越失真，实质上就是 。
A. 线性失真 B. 饱和失真 C. 截止失真 (7) 功放电路的能量转换效率主要与 有关。
A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型 解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图所示电路中，设BJT 的β=100，U BE =，U CES =，I CEO =0，电容C 对交流可视为短路。
输入信号u i 为正弦波。
(1)计算电路可能达到的最大不失真输出功率P om (2)此时R B 应调节到什么数值 (3)此时电路的效率η=ou 12V+图 题2图解：(1)先求输出信号的最大不失真幅值。
由解题2图可知：ωt sin om OQ O U U u += 由CC om OQ V U U ≤+与CES om OQ U U U ≥-可知：CES CC om 2U V U -≤即有2CESCC om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122CES CC L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为：()CES CC CES CES CC OQ 212U V U U V U +=+-=所以 A 72.0825.0122L CES CC L OQ CC CQ ≈⨯-=-=-=R U V R U V ImA 2.7CQ BQ ==βIIk Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。
第九章功率放大电路一、填空题：1、功率放大器要求有足够的、较高的和较小的。
2、互补对称式功率放大器要求两三极管特性，极性。
3、甲乙类互补对称电路虽然效率降低了，但能有效克服。
4、OCL电路比OTL电路多用了一路，省去了。
5、乙类互补对称电路最高工作效率为。
二、选择题：1、已知电路如图所示，T1和T2管的饱和管压降│U C E S│＝3V，V C C＝15V，RL＝8Ω，。
选择正确答案填入空内。
图（1）电路中D1和D2管的作用是消除。
A．饱和失真B．截止失真C．交越失真（2）静态时，晶体管发射极电位U E Q。
A．＞0V B．＝0V C．＜0V （3）最大输出功率P O M。
A ．≈28WB ．＝18WC ．＝9W（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。
A ．为正弦波 B ．仅有正半波 C ．仅有负半波 （5）若D 1虚焊，则T 1管 。
A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止 2、不属于功率放大电路所要求的是-------( )A.足够的输出功率B.较高的电压放大倍数C.较高的功率D.较小的非线性失真3．带负载能力强的放大电路是---------( )A.阻容耦合放大电路B.差分放大电路C.共发射极放大电路D.射极输出器4．最适宜作功放末极的电路是---------( )A.甲类功率放大器B.乙类功率放大器C.甲乙类互补对称输出电路 电路4．下列说法错误的是-------------( )A.当甲类功放电路输出为零时，管子消耗的功率最大B.乙类功放电路在输出功率最大时，管子消耗的功率最大C.在输入电压为零时，甲乙类推挽功放电路所消耗的功率是两管子的静态电流和电源电压的乖积乙类互补对称电路，其功放管的最大管耗出现输出电压幅度为CC V π2的时侯三、综合题：1、在图9.3.1功放电路中，已知V CC =12V ，R L =8Ω。
i u 为正弦电压，求： （1）在0)(=sat CE U 的情况下，负载上可能得到的最大输出功率；（2）每个管子的管耗CM P 至少应为多少（3）每个管子的耐压(BR)CEO U至少应为多少u iVT 2VT 1+V CCCCR L u o图9.3.12、在图9.3.2所示电路中，已知二极管的导通电压U D ＝，晶体管导通时的│U B E │＝，T 2和T 4管发射极静态电位U E Q ＝0V 。
功率放大电路习题第九章功率放大电路1.与甲类功率放大器相比较，乙类互补推挽功放的主要优点是b 。
(a)无输出变压器(b)能量转换效率高(c)无交越失真2.所谓能量转换效率是指b_5(a)输出功率与晶体管上消耗的功率之比(b)最大不失真输出功率与电源提供的功率之比(c)输出功率与电源提供的功率之比3.功放电路的能量转换效率主要与c有关。
(a)电源供给的直流功率(b)电路输出信号最大功率(c)电路的类型4.甲类功率放大电路的能量转换效率最高是a—。
(a) 50% (b) 78.5% (c) 100%5.甲类功率放大电路(参数确定)的输岀功率越大，则功放管的管耗c_。
(a)不变(b)越大(c)越小6.对甲类功率放大电路(参数确定)来说，输出功率越大，则电源提供的功率a，(a)不变(b)越大(c)越小7.甲类功率放大电路功放管的最大管耗出现在输出电压的幅值为aa(a)零时(b)最大时(c)电源电压的一半8.甲类功率放大电路功放管的最小管耗出现在输出电压的幅值为(a)零时(b)最大时(c)电源电压的一半9.乙类互补推挽功率放大电路的能量转换效率最高是b_o(a) 50% (b) 78.5% (c) 100%10 .乙类互补推挽功率放大电路在输出电压幅值约等于—a时，管了的功耗最小。
(a) 0(b)电源电压(c) 0.64倍电源电压11.乙类互补推挽功率放大电路在输出电压幅值约等于c 时，管子的功耗最大。
(a) 0(b)电源电压(c) 0.64倍电源电压12.乙类互补功放电路存在的主要问题是c。
(a)输出电阻太大(b)能量转换效率低(c)有交越失真13.为了消除交越失真，应当使功率放大电路的功放管工作在b—状态。
(a)甲类(b)甲乙类(c)乙类14.乙类互补功放电路中的交越失真，实质上就是c o(a)线性失真(b)饱和失真(c)截止失真15.在乙类互补推挽功率放大电路中，每只管了的最大管耗为___ C ________ O(a) (b) (c)16.设计一个输出功率为20W的功放电路，若用乙类互补对称功率放大，则每只功放管的最大允许功耗PCM至小应有b c(a) 8W (b) 4W (c) 2W17.乙类互补推挽功率放大电路中，若电源电压为VCC，放大管的饱和压降为U CES,那么放大管的最大管压降为b_°(a) (b) (c)18.乙类互补推挽功率放大电路中，流过放大管的最大电流为C 0(a) (b) (c)19.乙类互补推挽功率放大电路中的最大输出电压为b o(a) (b) (c)20.乙类互补推挽功率放大电路最大输出功率为b—。
第9章自测题、习题解答自测题9一、功率放大器和电压放大器没有本质区别，但也有其特殊问题，试简述功率放大器的特点。
解：功率放大电路与电压放大电路本质上没有区别，功率放大电路既不是单纯追求输出高电压，也不是单纯追求输出大电流，而是追求在电源电压确定的情况下，输出尽可能大的不失真的信号功率，功率放大器的特点：1.输出功率要大 2.转换效率要高 3.非线性失真要小。
二、分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）功率放大器为了正常工作需要在功率管上装置散热片，功率管的散热片接触面是粗糙些好。
（）（4）当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。
（）（5）乙类推挽电路只可能存在交越失真，而不可能产生饱和或截止失真。
（）（6）功率放大电路，除要求其输出功率要大外，还要求功率损耗小，电源利用率高。
（）（7）乙类功放和甲类功放电路一样，输入信号愈大，失真愈严重，输入信号小时，不产生失真。
（）（8）在功率放大电路中，电路的输出功率要大和非线性失真要小是对矛盾。
（）（9）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（10）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（11）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）解：⑴×，当输出电压峰值为0.6Vcc时，功放管的管耗最大约为最大输出功率的五分之一。
9章功率放大电路习题第九章功率放大电路9.1分析下列说法是否正确，凡对者在括号内打“V”，凡错者在括号内打“ X” 。
1) 在功率放大电路中，输出功率愈大，功放管的功耗愈大。
( )(2) 功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
( )( 3 ) 当OCL 电路的最大输出功率为1W 时，功放管的集电极最大耗散功率应大于1W。
( )4) 功率放大电路与电压放大电路、电流放大电路的共同点是1) 都使输出电压大于输入电压；2) 都使输出电流大于输入电流；3) 都使输出功率大于信号源提供的输入功率。
( )5) 功率放大电路与电压放大电路的区别是1) 前者比后者电源电压高；( )2) 前者比后者电压放大倍数数值大；( )3) 前者比后者效率高；( )4) 在电源电压相同的情况下，前者比后者的最大不失真输出电压大；( )6) 功率放大电路与电流放大电路的区别是1) 前者比后者电流放大倍数大；( )2) 前者比后者效率高；( )3) 在电源电压相同的情况下，前者比后者的输出功率大。
( )解：(5) XX VV第九章题解－1A .饱和失真静态时，晶体管发射极电位U EQ最大输出功率P OM= 9WD i 虚焊，则T i 管解：（1 ）9.2 已知电路如图P9.2所示，T i 和T 2管的饱和管压降I U cEs I = 3V , V cc = 15V ,R L = 8 Q ,O 选择正确答案填入空内。
电路中D i和D 2管的作用是消除截止失真A . > 0V=0V C . < 0V=18W (4)当输入为正弦波时，若R i 虚焊，即开路，则输出电压为正弦波仅有正半波仅有负半波可能因功耗过大烧坏始终饱和始终截止P om— Wcc -|U C E S |)2= 24.5W廿 n V cc —|UcEs |4上 69.8%晶体管的最大功耗P Tma^0.2P oM输出功率为P om 时的输入电压有效值V CC29V9.4 在图 P9.4导通时的I U BE I =所示电路中，已知二极管的导通电压U D = 0.7V ,晶体管 0.7V , T 2和T 4管发射极静态电位U EQ = 0V 。

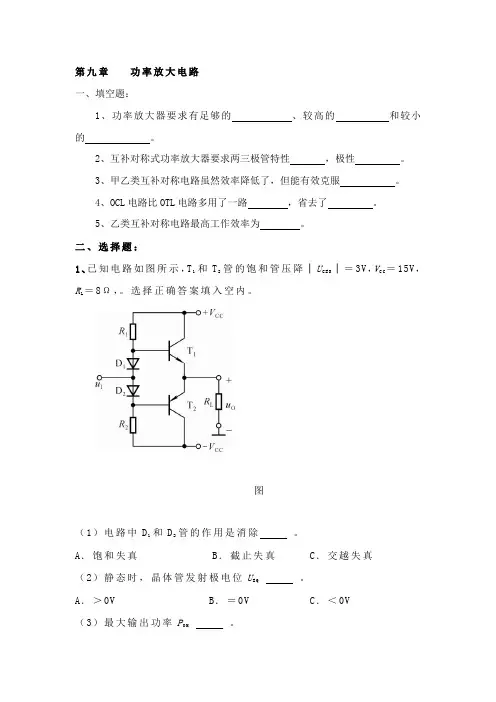

第九章 功率放大电路 一、填空题：
1、功率放大器要求有足够的 、较高的 和较小的 。
2、互补对称式功率放大器要求两三极管特性 ，极性 。
3、甲乙类互补对称电路虽然效率降低了，但能有效克服 。
4、OCL 电路比OTL 电路多用了一路 ，省去了 。
5、乙类互补对称电路最高工作效率为 。
二、选择题：
1、已知电路如图P9.2所示，T 1和T 2管的饱和管压降│U C E S │＝3V ，
V C C ＝15V ， R L ＝8Ω，。
选择正确答案填入空内。
图P9.2
（1）电路中D 1和D 2管的作用是消除 。
A ．饱和失真
B ．截止失真
C ．交越失真 （2）静态时，晶体管发射极电位U E Q 。
A ．＞0V B ．＝0V C ．＜0V （3）最大输出功率P O M 。
A ．≈28W
B ．＝18W
C ．＝9W
（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。
A ．为正弦波 B ．仅有正半波 C ．仅有负半波 （5）若D 1虚焊，则T 1管 。
A ．可能因功耗过大烧坏
B ．始终饱和
C ．始终截止 2、不属于功率放大电路所要求的是-------( )
A.足够的输出功率
B.较高的电压放大倍数
C.较高的功率
D.较小的非线性失真
3．带负载能力强的放大电路是---------( )
A.阻容耦合放大电路
B.差分放大电路
C.共发射极放大电路
D.射极输出器
4．最适宜作功放末极的电路是---------( )
A.甲类功率放大器
B.乙类功率放大器
C.甲乙类互补对称输出电路
D.OTL 电路
4．下列说法错误的是-------------( )
A.当甲类功放电路输出为零时，管子消耗的功率最大
B.乙类功放电路在输出功率最大时，管子消耗的功率最大
C.在输入电压为零时，甲乙类推挽功放电路所消耗的功率是两管子的静态电流和电源电压的乖积
D.OCL 乙类互补对称电路，其功放管的最大管耗出现输出电压幅度为
CC V π
2
的时侯
三、综合题：
1、在图9.3.1功放电路中，已知V CC =12V ，R L =8Ω。
i u 为正弦电压，求： （1）在0)
(=sat CE U 的情况下，负载上可能得到的最大输出功率；
（2）每个管子的管耗CM P 至少应为多少？ （3）每个管子的耐压(BR)CEO U 至少应为多少？
CC L
u
o
图9.3.1
2、在图9.3.2所示电路中，已知二极管的导通电压U D＝0.7V，晶体
管导通时的│U B E│＝0.7V，T2和T4管发射极静态电位U E
Q
＝0V。
图9.3.2
试问：
（1）T1、T3和T5管基极的静态电位各为多少？
（2）设R2＝10kΩ，R3＝100Ω。
若T1和T3管基极的静态电流可忽略不计，则T5管集电极静态电流为多少？静态时u I＝？
3、在图9.3.2所示电路中，已知T
2和T
4
管的饱和管压降│U C E S│＝
2V，静态时电源电流可忽略不计。
试问负载上可能获得的最大输出功率P o m和效率η各为多少？。
