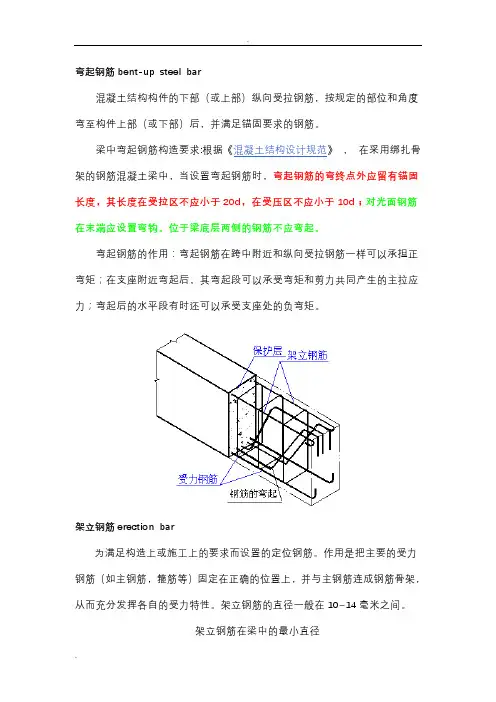

弯起钢筋bent-up steel bar混凝土结构构件的下部（或上部）纵向受拉钢筋，按规定的部位和角度弯至构件上部（或下部）后，并满足锚固要求的钢筋。
梁中弯起钢筋构造要求:根据《混凝土结构设计规范》，在采用绑扎骨架的钢筋混凝土梁中，当设置弯起钢筋时，弯起钢筋的弯终点外应留有锚固长度，其长度在受拉区不应小于20d，在受压区不应小于10d；对光面钢筋在末端应设置弯钩。
位于梁底层两侧的钢筋不应弯起。
弯起钢筋的作用：弯起钢筋在跨中附近和纵向受拉钢筋一样可以承担正弯矩；在支座附近弯起后，其弯起段可以承受弯矩和剪力共同产生的主拉应力；弯起后的水平段有时还可以承受支座处的负弯矩。
架立钢筋erection bar为满足构造上或施工上的要求而设置的定位钢筋。
作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。
架立钢筋的直径一般在10~14毫米之间。
受力钢筋钢筋混凝土结构中，按结构计算，承受拉力或压力的钢筋，是所配置钢筋中的主要部分。
负弯矩1、什么是负弯矩：在弯矩图上，向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上常常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋，在工地施工当中，这是一个很重要也很严格的检查要点，它一定不能少，因为它太重要了！弯矩在建筑力学里定义的时候`任何的构件当弯曲的方向朝下的时候为正弯矩；当弯曲方向向上的时候为负`` 。
钢筋工程术语及图示弯起钢筋bent-up steel bar混凝土结构构件的下部（或上部）纵向受拉钢筋，按规定的部位和角度弯至构件上部（或下部）后，并满足锚固要求的钢筋。
梁中弯起钢筋构造要求:根据《混凝土结构设计规范》，在采用绑扎骨架的钢筋混凝土梁中，当设置弯起钢筋时，弯起钢筋的弯终点外应留有锚固长度，其长度在受拉区不应小于20d，在受压区不应小于10d；对光面钢筋在末端应设置弯钩。
位于梁底层两侧的钢筋不应弯起。
弯起钢筋的作用：弯起钢筋在跨中附近和纵向受拉钢筋一样可以承担正弯矩；在支座附近弯起后，其弯起段可以承受弯矩和剪力共同产生的主拉应力；弯起后的水平段有时还可以承受支座处的负弯矩。
架立钢筋erection bar为满足构造上或施工上的要求而设置的定位钢筋。
作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。
架立钢筋的直径一般在10~14毫米之间。
梁的跨度(m) 架立钢筋直径(mm)L＜4 ≥84≤L≤6≥10L＞6 ≥12受力钢筋钢筋混凝土结构中，按结构计算，承受拉力或压力的钢筋，是所配置钢筋中的主要部分。
负弯矩1、什么是负弯矩：在弯矩图上，向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。
腰筋腰筋又称“腹筋” 分二种：一种为抗扭筋，在图纸上以N开头，一种为构造配筋以G开头。
梁的抗扭它在设计上属构造配筋，即力学上不用设计计算具体力的大小，按国家设计规范的构造要求查得此数据。
当梁高大到一定要求时，就得加设腰筋，按多少、加多大规格按构造要求规范查得。
抗扭腰筋的锚固长度按规范或图集受力钢筋要求设置，构造配筋的锚固长度按12d 且≥150mm要求设置。

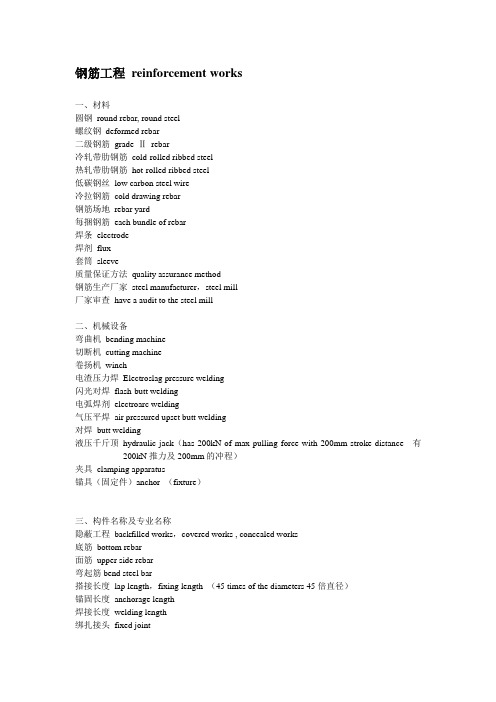

钢筋工程reinforcement works一、材料圆钢round rebar, round steel螺纹钢deformed rebar二级钢筋grade Ⅱrebar冷轧带肋钢筋cold-rolled ribbed steel热轧带肋钢筋hot-rolled ribbed steel低碳钢丝low carbon steel wire冷拉钢筋cold drawing rebar钢筋场地rebar yard每捆钢筋each bundle of rebar焊条electrode焊剂flux套筒sleeve质量保证方法quality assurance method钢筋生产厂家steel manufacturer，steel mill厂家审查have a audit to the steel mill二、机械设备弯曲机bending machine切断机cutting machine卷扬机winch电渣压力焊Electroslag pressure welding闪光对焊flash-butt welding电弧焊剂electroarc welding气压平焊air pressured upset butt welding对焊butt welding液压千斤顶hydraulic jack（has 200kN of max pulling force with 200mm stroke distance 有200kN推力及200mm的冲程）夹具clamping apparatus锚具（固定件）anchor （fixture）三、构件名称及专业名称隐蔽工程backfilled works，covered works , concealed works底筋bottom rebar面筋upper side rebar弯起筋bend steel bar搭接长度lap length，fixing length （45 times of the diameters 45倍直径）锚固长度anchorage length焊接长度welding length绑扎接头fixed joint钢筋安装rebar fixing钢筋下料表rebar bending schedule偏心的eccentric钢筋代换rebar replacement等强代换equal strength replacement等截面代换equal rebar cross-section replacement截面积cross-section rebar预应力作业prestressing operation预应力先张法ahead prestressing method抵消预应力offset the tension force预应力台座prestressing platform四、施工质量及检测试验室laboratory抽样试验take example（2 segments 2小段）破坏性试验destructive test抗拉强度tension strength抗弯强度bending strength拉伸试验tension test延伸率extension rate冷弯曲度cold bending degree冷拉试验cold tension test破坏点destroyed point伸长率elongation实测强度actual strength实际等级actual grade屈服强度yield strength屈强比yield ratio屈服点yield point脆断brittle leakage焊接性能不良bad welding performance烧死burning damage物理性能physical character化学组成成分试验chemical component test凹坑leakage划痕scar麻面honeycomb不合格unqualified五、相关句子1，It is not allowed in the specification. 规范不允许这样做2，It is bearing tension force. 承受拉力3，The deviation of the center line is not bigger than 0.1 diameter of the rebar and 2mm中心线偏差是否超过0.1倍钢筋直径和2mm4，there are 10 nos. laps in the section 这个截面有10个接头5，use up 用量大6，We usually calculate the cutting length by this way：the rebar surface dimension in the drawing minus the bending extension length and plus the dimension of hooks in the ends. The bending extension length depends on the rebar diameter，bending angle and other different conditions. So it is necessary to have a trial bending for the actual measuring deviation通常切断长度是这样计算的：用图示钢筋表面的长度减去由于弯曲拉伸了的长度，再加上端部弯钩的长度。
构件篇COLUMN 柱子POST 从梁上升起的柱子BASE PLATE 底板CAP PLATE 顶板COVER PLATE 盖板END PLATE 封板，短板SEAL PLATE 封板SHEAR PLATE 剪切板CONNECTION PLATE 连接板BEAM 梁/次梁SECONDARY BEAM 次梁JOIST GIRDER 主桁架GIRDER 主梁JOIST 次桁架BRACE 支撑LINTEL 过梁MISC 杂件EMBED PALTE 预埋板件ANCHOR BOLT 地脚螺栓FRAME 钢架RAILING 扶手STAIR 楼梯RC WALL 混凝土墙BRACKET 马仔PART/TYP PART 零件ASSY 组合件CANOPY 雨棚CATWALK 猫道LADDER 爬梯PURLIN 檩条FISH PLATE 结合板HOIST BEAM 起吊运输梁BUILT-UP SECTION 组合截面BEARING PLATE 支撑板CANTILEVER BEAM 悬臂梁/挑梁CRANE GIRDER 吊车梁CROSS BEAM 井字梁GIRT 抗风梁RING BEAM 圈梁DIAPHRAGM 横隔板STIFFENER/STIFF 加劲板/肋GUSSET PLATE 节点板HANGER 吊杆/吊环GRIP夹具/卡子TIE BAR 拉结钢筋TIE BEAM 系梁TIE TOD 系杆TIE ROD 系杆FLANGE 翼缘/法兰WEB PLATE/WEB 腹板图纸/版本篇DESIGN DRAWING 设计图SHOP DRAWING 施工图/详图FABRICATION DRAWING 加工图ARCHITECTURE 建筑图AS-BUILT DRAWING 竣工图FOR APPROVAL 审批FOR FAB 加工UPDATE 更新FOR FIELD USED 现场使用材料篇SHS 方通/方管SQUARE HOLLOW SECTION RHS 矩形管RECTANGLE HOLLOW SECTION CHS 圆管/喉管CIRCULAR HOLLOW SECTION GMS 低碳钢GALV MILD STEELRSC 槽钢ROLLED STEEL CHANNELRSA 角钢ROLLED STEEL AMGLEHSB 高强螺栓HIGN STRENGTH BOLTCSK BOLT 沉头螺栓FLAT BAR 扁钢CHANNEL 槽钢TS 方通/方管HSS 方通/方管HOLLOW SQUARE SECTION ANGLE 角钢TC BOLT 扛剪型螺栓RB 混凝土RIVET 铆钉ROD 圆钢PLATE 板材SECTION STEEL 型钢SHAPED STEEL 型钢SEAMLESS STEEL PIPE 无缝钢管〔圆〕SEAMLESS STEEL TUBE 无缝钢管〔方〕WELDED STEEL PIPE 焊接钢管〔圆〕WELDED STEEL TUBE 焊接钢管〔方〕STEEL STRIP 钢带/带钢STEEL BELT 钢带/带钢STEEL WIRE 钢丝GRATING 格栅板EA 等边角钢EQUAL ANGLE UA 不等边角钢UNEQUAL ANGLE UC 等边工字钢UNIVERSAL COLUMNS UB 不等边工字钢UNIVERSAL BEAM PFC 方脚槽钢PARALLEL FLANGE CHANNEL焊接篇FIELD WELD 现场焊接〔美〕SITE WELD 现场焊接〔英〕SHOP WELD 工厂焊接FILLET WELD 角焊缝FPBW 完全熔透对接焊BW 对接焊FSBW 完全等强对接焊CONTINUOUS WELD 连续焊缝GRITH WELD 环形焊缝PLUG WELD 塞焊缝SLOT WELDING 槽焊缝WELDING WITH BACKING 衬垫焊STUD WELDING 螺柱焊GROOVE 坡口SEAM 接缝WELDING SYMBOL 焊缝符号THROAT 焊喉FILLET WELD LEG 焊脚FLAT FILLET 平面角焊缝CONVEX FILLET WELD 凸面角焊缝CONCAVE FILLET WELD 凹面角焊缝STAGGERED INTERMITTENT FILLET WELD 交织断续角焊缝CHAIN INTERMITTENT FILLET WELD 并列断续角焊缝SEAL WELD 密封焊缝STRENGTH WELD 承载焊缝CONNECTIVE WELD 联系焊缝QUALITY GRADE OF WELD 焊缝质量级别VISUAL EXAMINATION OF STRUCTURAL MEMBER 构件外观检查VISUAL EXAMINATION OF WELD 焊缝外观检查(VT)WELD PROCESS 焊接过程WELD TECHNIQUE 焊接技术TECHNOLOGY/PROCEDURE 焊接工艺WELDING OPERATION 焊接操作WELDING SEQUENCE 焊接顺序FILLET WELDING 角焊缝GROOVE WELDING 坡口焊TACK WELDING 定位焊CONTINUOUS WELDING 连续焊INTERMITTENT WELDING 断续焊BRACKING WELDING 打底焊工序篇CUT 切割COPE 切割HDG 热浸锌FINGER TIGHTEN 手拧DRILL HOLES 钻孔FABRICATION PROCEDURE 制作顺序PREPARATION FOR FABRICATION 制作准备CUTTING WORKS 下料GALVANIZING PROCESS 镀锌程序REPAIRING GALVANIZING SURFACE 镀锌后外表修复TAP 攻丝SIZE DIMENSION 定形尺寸LOCATION DIMENSION 定位尺寸视图篇PLAN ELEVATION 平面图立面图VIEW 视图LAYOUT PLAN 平面布置图ROOF FRAMING 屋面平面图THREE-VIEW DRAWING 三视图FRONTAL VIEW 前视图，主视图TOP VIEW 俯视图LEFT/RIGHT SIDE VIEW 左视图/右视图REAR VIEW/BACK VIEW 后视图BOTTOM VIEW 仰视图PARTIAL VIEW 局部视图SECTION/SECTION VIEW 剖面/剖视图FULL VIEW 全视图HALF VIEW 半视图DEVELOPMENT 展开图SKETCH 草图SYMMETRY 对称END VIEW 侧视图/端视图DETAIL 细部放大图杂项篇PCS NOS AS REQ’D PER 件件根据需要/如果需要根据RFI 问题联系单CONNECTION DETAIL 连接节点JOBSITE/SITE 现场MOMENT CONNECTION 刚性连接RIGID CONNECTION 刚性连接SLOPE 坡度/斜度OBLIQUE 倾斜的螺栓篇THREAD 螺纹EXTERNAL THREAD 外螺纹INTERNAL THREAD 内螺纹SCREW 螺钉/螺丝自攻螺钉TAPPING SCREW 螺母NUT HEXAGON NUT 六角螺母SQUARE NUT 方螺母ROUND NUT 圆螺母HOOK BOLT 勾头螺栓WELDING STUD 剪力钉TORQUE BOLT 扭剪螺栓STUD BOLT 双头螺栓ASSEMBLED BOLT 组合螺栓FLANGE NUT 法兰螺母CAP NUT 盖形螺母PLAIN(FLAT) WASHER 平垫SPRING WASHER 弹簧垫圈WEDGE WASHER 楔形垫圈PLATE WASHER 大垫圈说明篇UNO/TYP UNO 除非有特殊说明〔如有其它说明，则以其它说明为准〕TYP 典型的NS/NS ONLY 仅近端/正面有FS/FS ONLY 仅远端/反面有BS 正反面都有NS&FS 正反面都有。
钢筋常用术语及图示1、热轧钢筋热轧钢筋是经过热轧和自然冷却后形成的成品钢筋。
它由低碳钢和普通合金钢经高温制成。
主要用于钢筋混凝土和预应力混凝土结构的加固，是土木工程中应用最广泛的钢材之一。
分为热轧圆钢和热轧带肋钢筋两种。
中国的热轧钢筋按强度分为四级（Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋）。
2弯起钢筋bent-up steel bar混凝土结构构件下部(或上部)的纵向受拉钢筋按规定的位置和角度弯向构件上部(或下部)，并满足锚固要求。
梁中弯起钢筋构造要求:根据《混凝土结构设计规范》，在采用绑扎骨架的钢筋混凝土梁中，当设置弯起钢筋时，弯起钢筋的弯终点外应留有锚固长度，其长度在受拉区不应小于20d，在受压区不应小于10d；对光面钢筋在末端应设置弯钩。
位于梁底层两侧的钢筋不应弯起。
弯起钢筋的作用:弯起钢筋既能承受纵向受拉钢筋，又能承受跨中附近的正弯矩；在支座附近弯曲后，弯曲截面能承受弯矩和剪力引起的主拉应力；弯曲的水平截面有时可以承受支座处的负弯矩。
2、架立钢筋erection bar架立钢筋是为满足构造上或施工上的要求而设置的定位钢筋。
又叫构造筋，一般不需要计算而按构造要求配置，如2Φ12，用来固定箍筋以形成钢筋骨架，一般在梁上部。
作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。
架立钢筋的梁的跨度L小于4m时，架立筋直径≥8mm，跨度L为4~6m时，架立筋直径≥10mm，跨度L大于6m时，架立钢筋直径≥12mm。
勃起立筋字面上可以起到勃起的作用。
比如一根梁，只需要在梁下部布置受拉钢筋和抗剪箍筋，梁上部受压区的混凝土强度就足够了，所以制作钢骨架时梁上部没有纵筋，箍筋的上角点无法固定。
所以一般在上两个角分布两根14或16的钢筋，这就是立筋。
计算上不给力，但很实用。
对于定位，后面可以省略，不需要计算，而结构支撑要计算。
竖筋的架设起到一定的受压作用，可以在一定程度上提高梁的承载力。
钢筋工程术语及图示公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]弯起钢筋bent-up steel bar混凝土结构构件的下部（或上部）纵向受拉钢筋，按规定的部位和角度弯至构件上部（或下部）后，并满足锚固要求的钢筋。
梁中弯起钢筋构造要求:根据《》，在采用绑扎骨架的钢筋混凝土梁中，当设置弯起钢筋时，弯起钢筋的弯终点外应留有锚固长度，其长度在受拉区不应小于20d，在受压区不应小于10d；对光面钢筋在末端应设置弯钩。
位于梁底层两侧的钢筋不应弯起。
弯起钢筋的作用：弯起钢筋在跨中附近和纵向受拉钢筋一样可以承担正弯矩；在支座附近弯起后，其弯起段可以承受弯矩和剪力共同产生的主拉应力；弯起后的水平段有时还可以承受支座处的负弯矩。
架立钢筋erection bar为满足构造上或施工上的要求而设置的定位钢筋。
作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。
架立钢筋的直径一般在10~14毫米之间。
梁的跨度(m)架立钢筋直径(mm)L＜4≥84≤L≤6≥10L＞6≥12受力钢筋钢筋混凝土结构中，按结构计算，承受拉力或压力的钢筋，是所配置钢筋中的主要部分。
负弯矩1、什么是负弯矩：在弯矩图上，向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫，在工地上常常简称为“”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋，在工地施工当中，这是一个很重要也很严格的检查要点，它一定不能少，因为它太重要了！弯矩在建筑力学里定义的时候`任何的构件当弯曲的方向朝下的时候为正弯矩；当弯曲方向向上的时候为负`` 。

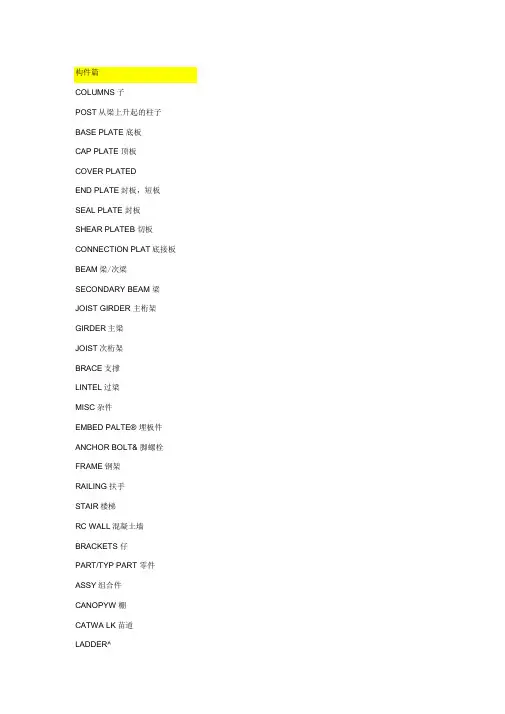

COLUMNS 子POST从梁上升起的柱子BASE PLATE 底板CAP PLATE 顶板COVER PLATEDEND PLATE封板，短板SEAL PLATE 封板SHEAR PLATEB 切板CONNECTION PLAT底接板BEAM梁/次梁SECONDARY BEAM 梁JOIST GIRDER 主桁架GIRDER主梁JOIST次桁架BRACE支撑LINTEL过梁MISC杂件EMBED PALTE® 埋板件ANCHOR BOLT& 脚螺栓FRAME钢架RAILING 扶手STAIR楼梯RC WALL混凝土墙BRACKETS 仔PART/TYP PART 零件ASSY组合件CANOPYW 棚CATWA LK苗道LADDER^PURLIN檀条FISH PLATE结合板HOIST BEAM起吊运输梁BUILT-UP SECTION 组合截面BEARING PLATE 支撑板CANTILEVER BEAMI臂梁/ 挑梁CRANE GIRDERS 车梁CROSS BEA饼字梁GIRT抗风梁RING BEAM 圈梁DIAPHRAGMS 隔板STIFFENER/STIFF 加劲板/ 肋GUSSET PLAT卧点板HANGERS /吊环GRIP夹具/卡子TIE BAR拉结钢筋TIE BEAM 系梁TIE TOD系杆TIE ROD系杆FLANGE翼缘/法兰WEB PLATE/WEB复板DESIGN DRAWINGS 计图SHOP DRAWIN曲工图/详图FABRICATION DRAWING 日工图ARCHITECTURE!筑图AS-BUILT DRAWING 竣工图FOR APPROVALS 批FOR FAB加工UPDATE更新FOR FIELD USED现场使用SHS 方通/ 方管SQUARE HOLLOW SECTION RHS 矩形管RECTANGLE HOLLOW SECTION CHS 圆管 /喉管CIRCULAR HOLLOW SECTION GMS低碳钢GALV MILD STEELRSC 槽钢ROLLED STEEL CHANNELRSA 角钢ROLLED STEEL AMGLEHSB 高强螺栓HIGN STRENGTH BOLTCSK BOLT沉头螺栓FLAT BAR 扁钢CHANNEL©钢TS方通/方管HSS 方通 /方管HOLLOW SQUARE SECTION ANGLE角钢TC BOLT扛剪型螺栓RB混凝土RIVET钏钉ROD圆钢PLATE板材SECTION STEEL 型钢SHAPED STEELSSEAMLESS STEEL PIPE无缝钢管（圆）SEAMLESS STEEL TUBES缝钢管（方）WELDED STEEL PIPE旱接钢管（圆）WELDED STEEL TUBEI接钢管（方）STEEL STRIP钢带/带钢STEEL BELT钢带/带钢STEEL WIRE 钢丝GRATING格栅板EA等边角钢EQUAL ANGLE "等边角钢UNEQUAL ANGLE U等边工字钢UNIVERSAL COLUMNS UB 等边工字钢UNIVERSAL BEAM PF5 脚槽钢PARALLEL FLANGE CHANNELFIELD WELD现场焊接（美）SITE WELD现场焊接（英）SHOP WELDT厂焊接FILLET WELD 角焊缝FPBW完全熔透对接焊BW对接焊FSBW完全等强对接焊CONTINUOUS WELD 续焊缝GRITH WELD环形焊缝PLUG WELD^ 焊缝SLOT WELDING1 焊缝WELDING WITH BACKING寸垫焊STUD WELDING!柱焊GROOVEDSEAM接缝WELDING SYMBOL 缝符号THROAT 旱喉FILLET WELD LEG 焊脚FLAT FILLET平面角焊缝CONVEX FILLET WELCfi 面角焊缝CONCAVE FILLET WELD^ 面角焊缝STAGGERED INTERMITTENT FILLET WELD 错断续角焊缝CHAIN INTERMITTENT FILLET WELD 并列断续角焊缝SEAL WEL晰封焊缝STRENGTH WELD 载焊缝CONNECTIVE WELD系焊缝QUALITY GRADE OF WEL解缝质量级别VISUAL EXAMINATION OF STRUCTURAL MEMBER 外观检查VISUAL EXAMINATION OF WELD旱缝外观检查（VT）WELD PROCESS 接过程WELD TECHNIQU蜉接技术TECHNOLOGY/PROCED URE工艺WELDING OPERATION!接操作WELDING SEQUENCE 接顺序FILLET WELDING 角焊缝GROOVE WELDING 口焊TACK WELDINGS 位焊CONTINUOUS WELDING 续焊INTERMITTENT WELDINGS 续焊BRACKING WELDING!底焊CUT切割COPE切割HDG热浸锌FINGER TIGHTEN 手拧DRILL HOLES 钻孔FABRICATION PROCEDUFRE 作顺序PREPARATION FOR FABRICATION 作准备CUTTING WORKS'料GALVANIZING PROCE S镀锌程序REPAIRING GALVANIZING SURFAC 镀锌后表面修复TAP攻丝SIZE DIMENSION 定形尺寸LOCATION DIMENSIONS 位尺寸PLAN ELEVATION平面图立面图VIEW视图LAYOUT PLANff面布置图ROOF FRAMING面平面图THREE-VIEW DRAWIN住视图FRONTAL VIEW前视图，主视图TOP VIEW俯视图LEFT/RIGHT SIDE VIEW 左视图/ 右视图REAR VIEW/BACK VIE侦视图BOTTOM VIEW 视图PARTIAL VIEW局部视图SECTION/SECTION VIEW^'J 面/ 剖视图FULL VIEW全视图HALF VIEW半视图DEVELOPMENT 开图SKETCH^ 图SYMMETR 对称END VIEW侧视图/端视图DETAIL细部放大图杂项篇PCS NOS AS REQD PER件件根据需要/如果需要根据RFI问题联系单CONNECTION DETAIL!接节点JOBSITE/SITE 现场MOMENT CONNECTS N生连接RIGID CONNECTIONS 性连接SLOPE坡度/斜度OBLIQUE倾斜的螺栓篇THREAD^ 纹EXTERNAL THREAD 卜螺纹INTERNAL THREAD^螺纹SCRE WI钉/螺丝自攻螺钉TAPPING SCRE飕母NUT HEXAGON NU六角螺母SQUARE NUTT 螺母ROUND NUT!螺母HOOK BOLT勾头螺栓WELDING STU® 力钉TORQUE BOLTS 剪螺栓STUD BOLT双头螺栓ASSEMBLED BOLT!合螺栓FLANGE NUTfe 兰螺母CAP NUT盖形螺母PLAIN(FLAT) WASHER 平垫SPRING WASHER!簧垫圈WEDGE WASHERS 垫圈PLATE WASHER；垫圈UNO/TYP UNC除非有特殊说明(如有其它说明，则以其它说明为准) TYP典型的NS/NS ONLY仅近端/正面有FS/FS ONLY仅远端/反面有BS正反面都有NS&F S正反面都有。
