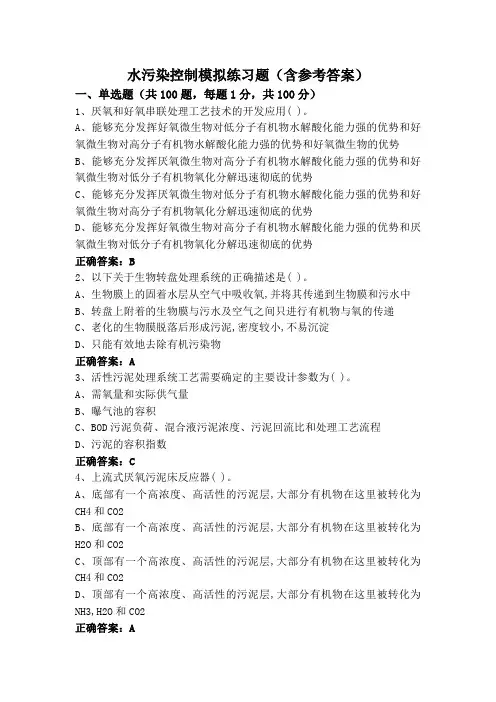

水污染控制模拟练习题(含参考答案)一、单选题(共100题,每题1分,共100分)1、厌氧和好氧串联处理工艺技术的开发应用( )。
A、能够充分发挥好氧微生物对低分子有机物水解酸化能力强的优势和好氧微生物对高分子有机物水解酸化能力强的优势和好氧微生物的优势B、能够充分发挥厌氧微生物对高分子有机物水解酸化能力强的优势和好氧微生物对低分子有机物氧化分解迅速彻底的优势C、能够充分发挥厌氧微生物对低分子有机物水解酸化能力强的优势和好氧微生物对高分子有机物氧化分解迅速彻底的优势D、能够充分发挥好氧微生物对高分子有机物水解酸化能力强的优势和厌氧微生物对低分子有机物氧化分解迅速彻底的优势正确答案:B2、以下关于生物转盘处理系统的正确描述是( )。
A、生物膜上的固着水层从空气中吸收氧,并将其传递到生物膜和污水中B、转盘上附着的生物膜与污水及空气之间只进行有机物与氧的传递C、老化的生物膜脱落后形成污泥,密度较小,不易沉淀D、只能有效地去除有机污染物正确答案:A3、活性污泥处理系统工艺需要确定的主要设计参数为( )。
A、需氧量和实际供气量B、曝气池的容积C、BOD污泥负荷、混合液污泥浓度、污泥回流比和处理工艺流程D、污泥的容积指数正确答案:C4、上流式厌氧污泥床反应器( )。
A、底部有一个高浓度、高活性的污泥层,大部分有机物在这里被转化为CH4和CO2B、底部有一个高浓度、高活性的污泥层,大部分有机物在这里被转化为H2O和CO2C、顶部有一个高浓度、高活性的污泥层,大部分有机物在这里被转化为CH4和CO2D、顶部有一个高浓度、高活性的污泥层,大部分有机物在这里被转化为NH3,H2O和CO2正确答案:A5、纯氧曝气活性污泥处理系统的优点是( )。
A、氧利用率高B、曝气池的容积负荷高C、发生污泥膨胀现象较少D、A、B.C均正确正确答案:D6、曝气生物滤池( )。
A、原污水从底部进人池体,并通过由填料组成的滤层,在填料表面形成生物膜B、池内底部设承托层兼作滤料C、原污水中的悬浮物及由于生物膜脱落形成的生物污泥随处理水排出D、是集生物降解、固液分离于一体的污水处理设备正确答案:A7、沉砂池的功能是去除污水中( )。
活性污泥系统的工艺计算与设计一、设计应掌握的根底资料进行活性污泥系统的工艺计算和设计时,首先应比拟充分地掌握与废水、污泥有关的原始资料并确定设计的根底数据,主要有:①废水的水量、水质及其变化规律; ②对处理后出水的水质要求;③对处理中产生的污泥的处理要求; −−以上属于设计所需要的原始资料 ④污泥负荷率与BOD 5的去除率;⑤混合液浓度与污泥回流比。
−−以上属于设计所需的根底数据对生活污水和城市污水以及与其类似的工业废水,已有一套成熟和完整的设计数据和标准,一般可以直接应用;对于一些性质与生活污水相差较大的工业废水或城市废水,一般需要通过试验来确定有关的设计参数。
二、工艺计算与设计的主要内容活性污泥系统由曝气池、二次沉淀池及污泥回流设备等组成。
其工艺计算与设计主要包括:1)工艺流程的选择;2)曝气池的计算与设计;3)曝气系统的计算与设计;4)二次沉淀池的计算与设计;5)污泥回流系统的计算与设计。
三、工艺流程的选择主要依据:①废水的水量、水质及变化规律;②对处理后出水的水质要求;③对处理中所产生的污泥的处理要求;④当地的地理位置、地质条件、气候条件等;⑤当地的施工水平以及处理厂建成后运行管理人员的技术水平等;⑥工期要求以及限期达标的要求;⑦综合分析工艺在技术上的可行性和先进性以及经济上的可能性和合理性等;⑧对于工程量大、建设费用高的工程,那么应进行多种工艺流程的比拟后才能确定。
四、曝气池的计算与设计1、主要内容:①曝气池容积的计算; ②需氧量和供气量的计算; ③池体设计。
2、曝气池容积的计算: (1)计算方法与计算公式常用的是有机负荷法,有关公式有: %100%100⨯=⨯-=ir i e i S S S S S E; 55vrBOD rsrBOD v r L S Q L X S Q V ⋅=⋅⋅=Xf X v ⋅=; 24⨯=QVtE −−5BOD 的去除率,%;i S −−进水的5BOD 浓度,35m kgBOD 或l mgBOD 5;e S −−出水的5BOD 浓度,35m kgBOD 或l mgBOD 5;r S −−去除的5BOD 浓度,35m kgBOD 或l mgBOD 5;V −−曝气池的容积,3m ;Q −−进水设计流量,d m 3; v X −−MLVSS ,3m kgVSS 或mgVSS;5srBOD L −−5BOD 的污泥去除负荷,d kgVSS kgBOD ⋅5;5vrBOD L −−5BOD 的容积去除负荷,d m kgBOD ⋅35;f −−MLSSMLVSS 比值,一般取值为~;X −−MLSS ,3m kgSS 或l mgSS ;t −−水力停留时间或曝气时间,h 。
水污染控制练习题含答案一、单选题(共70题,每题1分,共70分)1、某城市污水处理厂,进水BOD5为80mg/L,氨氮为45mg/L,但在实际运行过程中经常出现氨氮去除率大于90%,而TN去除率仅为40%的现象,下面哪一项可能是导致系统TN去除率较低的原因?( )A、进水C/N比低B、曝气不充分C、污泥回流比高D、污泥龄长正确答案:A2、凝聚和混凝法一般用来分离( )污染物。
A、胶体态B、离子态C、悬浮物D、分子态正确答案:A3、扩散渗析的推动力是( )。
A、能量差B、电位差C、浓度差D、压力差正确答案:C4、厌氧消化过程中,甲烷细菌生长最适宜的pH值范围是( )。
A、6.8~7.2B、6.5~7.5C、6.8~7.0D、7.0~7.2正确答案:A5、下列不属于《污水综合排放标准》中规定的第一类污染物的是( )。
A、总砷B、六价铬C、氰化物D、烷基汞正确答案:C6、工业废水与城市污水的水量、水质都是随时间而不断变化,为了改善废水处理设备的工作条件,在许多情况下需要对水量进行( ),对水质进行( )。
A、均和,均和B、均和,调节C、调节,调节D、调节,均和正确答案:D7、剩余活性污泥含水率达( )。
A、0.99B、0.69C、0.79D、0.89正确答案:A8、厌氧消化过程中,首先发生的是酸性消化阶段,参与这一阶段的微生物主要是( )。
A、产酸细菌B、非酸性腐化细菌C、非水解细菌D、产甲烷细菌正确答案:A9、污泥处理与废水处理相比( )。
A、设备简单,管理容易,费用较少B、设备复杂,管理麻烦,费用昂贵C、工艺几乎相同,相差无几D、以上都不对正确答案:B10、下列关于水体净化和生态修复工程的描述中正确的是( )。
A、污水土地处理的微生物净化机理,主要是利用土壤中含有的大量自养型微生物,对悬浮性有机固体和溶解性有机物进行生物降解B、厌氧生物塘常应用于废水脱氮处理、废水中溶解性有机污染物的去除或二级处理出水的深度处理C、人工湿地对废水中含有的重金属及难降解有机物的净化能力不足,因此对工业废水和农业废水等并不合适D、污水的土地处理工程是利用土壤一微生物一植物组成的生态系统的自我调控和人工调控机制,对污水中的污染物进行净化的过程正确答案:D11、污水的厌氧反应全过程要经历( )阶段。
活性污泥法工艺的设计与运行管理一、曝气池设计在进行曝气池容积计算时,应在一定范围内合理地确定污泥负荷(Ns)和污泥浓度(X)值,此外,还应同时考虑处理效率、污泥容积指数(SVI)和污泥龄等参数。
设计参数的来源主要有两个途径,一是经验数据,另一个是通过试验获得。
以生活污水为主体的城市污水,主要设计参数已比较成熟,可以直接取用于设计,但是对于工业废水,则应通过试验和现场实测以确定其各项设计参数。
在工程实践中,由于受试验条件的限制,一般也可根据经验选取。
1.曝气池容积的设计计算(1)污泥负荷的确定(2)混合液污泥浓度的确定2.需氧量和供气量的计算(1)需氧量(2)供气量①影响氧转移的因素A.氧的饱和浓度B.水温C.污水性质a.污水中含有的各种杂质对氧的转移产生一定的影响,将适用于清水的KLa用于污水时,需要用系数α进行修正。
污水的KLa = α·清水的KLa修正系数α值可通过试验确定。
一般α值为0.8~0.85。
b.污水中的盐类也影响氧在水中的饱和度(Cs),污水Cs值用清水Cs值乘以β值来修正,β值一般介于0.9~0.97之间。
c.大气压影响氧气的分压,因此影响氧的传递,进而影响Cs。
气压增高,Cs值升高。
对于大气压不是1.013×105Pa的地区,Cs值应乘以压力修正系数ρ,ρ= 所在地区的实际气压/(1.013×105Pa)。
d.对于鼓风曝气池,空气压力还与池水深度有关。
安装在池底的空气扩散装置出口处的氧分压最大,Cs值也最大。
但随着气泡的上升,气压逐渐降低,在水面时,气压为1.013×105Pa(即1大气压),气泡上升过程中一部分氧已转移到液体中。
鼓风曝气池内的Cs值应是扩散装置出口和混合液表面两处溶解氧饱和浓度的平均值。
另外,氧的转移还和气泡的大小、液体的紊动程度、气泡与液体的接触时间有关。
空气扩散装置的性能决定气泡直径的大小。
气泡越小,接触面积越大,将提高KLa值,有利于氧的转移;但另一方面不利于紊动,从而不利于氧的转移。
活性污泥运行方式与工艺:活性污泥法的工艺类型: 根据不同的反应器类型、曝气方式以及有机负荷,活性污泥法的工艺可被分为3类。
这3类工艺之间是相互交叉的。
我们可以对这3种类型进行合理选择从而组合出最佳的工艺。
一、反应器类型 二、供氧类型 三、负荷类型1. 推流式活性污泥法(传统法) 1. 传统曝气法 1. 传统负荷法2. 阶段曝气法 2. 渐减曝气法 2. 高负荷法3. 完全混合法 3. 纯氧曝气法 3. 延时曝气法4. 吸附再生法5. 生物选择器活性污泥法按混合方式分类:推流式、完全混合式、循环混合式按供氧方式分类:鼓风曝气、机械曝气按运行方式分类:1.普通曝气法2.渐减曝气法3.阶段曝气法4.吸附再生法(生物吸附法)5.完全混合法等(加速延时曝气法)反应器类型1. 传统活性污泥法(1)工艺构型:传统曝气:(2)曝气池池型:长形,廊道形(3)流态特征:推流式(4)运行:水流一端进,另一端出,沿途曝气,推流前进(5)特点①吸附→减速增长→内源呼吸②处理效果好③不易污泥膨胀④供氧与需氧不平衡⑤耐冲击负荷能力差(尤其对有毒或高浓度工业废水) (6)改进:扩大污泥负荷范围:高、低负荷法;调整曝气池进水点位置:阶段曝气法、生物吸附法;改进曝气方法及技术:渐减曝气法、纯氧曝气法;改进曝气池池型及流态特征:完全混合式活性污泥法2. 阶段曝气法更准确地,该工艺又称为阶段进水工艺。
与传统法相比,该工艺曝气池沿程污染物浓度分布和溶解氧消耗明显改善。
由于污水中含有抑制物质或浓度过高的现象在实际情况中经常出现,因此,阶段曝气法得到了广泛应用。
Q(1)型式:廊道式(2)流态:推流式(多点进水)(3)特点:①需氧和供氧较平衡②耐冲击负荷力强③活性污泥浓度沿池长逐渐降低,有利于二沉池的泥水分离。
3. 完全混合法或称带回流的CSTR工艺,出现在20世纪50年代。
因为:有更多的工业废水需要处理,使用传统推流式活性污泥法处理工业废水往往不成功,主要原因是进水端污染物浓度过高。
水质工程学水污染控制工程题库答案全填空题6、色度可由悬浮固体、胶体或溶解物质构成。
悬浮固体形成的色度称为表色;胶体或溶解性物质形成的色度称为真色7、污水中最具代表性的嗅味物质是硫化氢,它是在厌氧微生物作用下,将硫酸盐还原形成的。
8、嗅味的检测方法分为感官检验法和分析检验法两种。
9、总固体是由漂浮物、可沉降物、胶体物和溶解状态的物质所组成。
总固体可进一步分为溶解性固体和悬浮固体。
10、碱度指污水中含有的、能与强酸产生中和反应的物质,主要包括氢氧化物碱度、碳酸盐碱度和重碳酸盐碱度。
11、砷化物在污水中的存在形式包括亚砷酸盐AO2-、砷酸盐AO4-以及有机砷,对人体毒性排序为有机砷>亚砷酸盐>砷酸盐12、污水中的重金属离子浓度超过一定值后就会对微生物、动植物及人类产生毒害作用,汞、镉、铬、铅、砷及其化合物称为“五毒”。
13、酚类化合物根据羟基的数目,可分为单元酚、二元酚和多元酚;根据能否随水蒸气挥发,分为挥发酚与不挥发酚14、有机农药分为有机氯农药与有机磷农药两大类。
15、工业废水的BOD/COD值变化较大,如果该比值大于0.3,被认为该废水可采用生化处理。
16、有机物根据是否易于被微生物降解分为可降解和难降解两类。
17、污水中有机物的种类繁多,通常难以直接进行测定,经常用来表示污水中有机物的指标包括BOD、COD和TOC18、格栅按照除渣方式的不同分为机械格栅和人工格栅两种。
19、格栅按照栅条间隙分为粗格栅(50-100mm)、中格栅(10-50mm)和细格栅(1-10mm)20、气浮法可分为电解气浮法、散气气浮法和溶气气浮法三类。
21、加压溶气气浮是国内外最常用的气浮方法,分为全溶气气浮、部分溶气气浮和回流加压溶气气浮。
22、沉淀类型包括自由沉淀、絮凝沉淀、成层沉淀和压缩沉淀四种。
23、最常采用的3种沉砂池型式有平流沉砂池、__曝气沉砂池和旋流沉砂池24、设计流量时污水在平流沉砂池中的水平流速约为0.15-0.3m/。

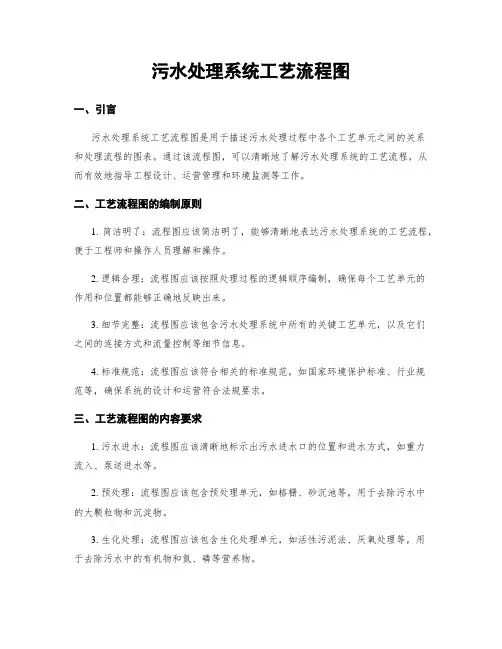

污水处理系统工艺流程图一、引言污水处理系统工艺流程图是用于描述污水处理过程中各个工艺单元之间的关系和处理流程的图表。
通过该流程图,可以清晰地了解污水处理系统的工艺流程,从而有效地指导工程设计、运营管理和环境监测等工作。
二、工艺流程图的编制原则1. 简洁明了:流程图应该简洁明了,能够清晰地表达污水处理系统的工艺流程,便于工程师和操作人员理解和操作。
2. 逻辑合理:流程图应该按照处理过程的逻辑顺序编制,确保每个工艺单元的作用和位置都能够正确地反映出来。
3. 细节完整:流程图应该包含污水处理系统中所有的关键工艺单元,以及它们之间的连接方式和流量控制等细节信息。
4. 标准规范:流程图应该符合相关的标准规范,如国家环境保护标准、行业规范等,确保系统的设计和运营符合法规要求。
三、工艺流程图的内容要求1. 污水进水:流程图应该清晰地标示出污水进水口的位置和进水方式,如重力流入、泵送进水等。
2. 预处理:流程图应该包含预处理单元,如格栅、砂沉池等,用于去除污水中的大颗粒物和沉淀物。
3. 生化处理:流程图应该包含生化处理单元,如活性污泥法、厌氧处理等,用于去除污水中的有机物和氮、磷等营养物。
4. 深度处理:流程图应该包含深度处理单元,如沉淀池、过滤器等,用于进一步去除污水中的悬浮物和微生物。
5. 消毒处理:流程图应该包含消毒处理单元,如紫外线消毒、臭氧消毒等,用于杀灭污水中的细菌和病毒。
6. 出水排放:流程图应该清晰地标示出处理后的水体的排放方式和位置,如直接排放、间接排放等。
四、工艺流程图的示例下面是一个污水处理系统工艺流程图的示例,仅供参考:[图]1. 污水进水口:污水通过管道进入处理系统。
2. 格栅:污水经过格栅,去除其中的大颗粒物。
3. 砂沉池:污水经过砂沉池,去除其中的沉淀物。
4. 活性污泥法处理单元:污水进入活性污泥法处理单元,通过好氧条件下的微生物降解有机物。
5. 沉淀池:处理后的污水进入沉淀池,沉淀池中的污泥经过回流回到活性污泥法处理单元。

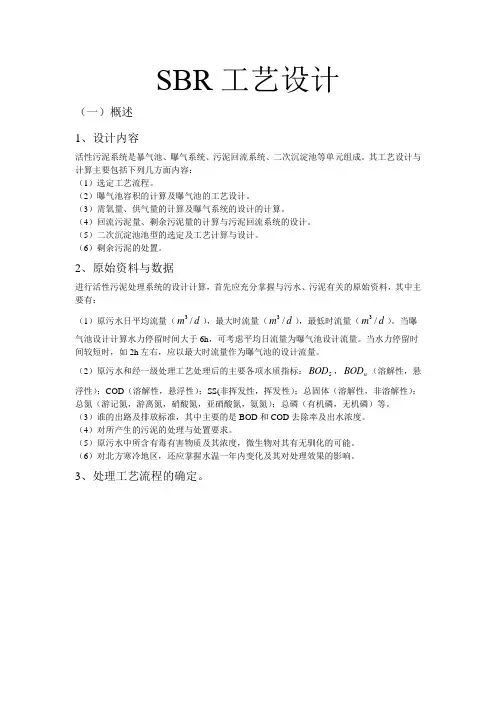

SBR 工艺设计(一)概述1、设计内容活性污泥系统是暴气池、曝气系统、污泥回流系统、二次沉淀池等单元组成。
其工艺设计与计算主要包括下列几方面内容:(1)选定工艺流程。
(2)曝气池容积的计算及曝气池的工艺设计。
(3)需氧量、供气量的计算及曝气系统的设计的计算。
(4)回流污泥量、剩余污泥量的计算与污泥回流系统的设计。
(5)二次沉淀池池型的选定及工艺计算与设计。
(6)剩余污泥的处置。
2、原始资料与数据进行活性污泥处理系统的设计计算,首先应充分掌握与污水、污泥有关的原始资料,其中主要有:(1)原污水日平均流量(d m /3),最大时流量(d m /3),最低时流量(d m /3)。
当曝气池设计计算水力停留时间大于6h ,可考虑平均日流量为曝气池设计流量。
当水力停留时间较短时,如2h 左右,应以最大时流量作为曝气池的设计流量。
(2)原污水和经一级处理工艺处理后的主要各项水质指标:5BOD ,u BOD (溶解性,悬浮性);COD (溶解性,悬浮性);SS(非挥发性,挥发性);总固体(溶解性,非溶解性);总氮(游记氮,游离氮,硝酸氮,亚硝酸氮,氨氮);总磷(有机磷,无机磷)等。
(3)谁的出路及排放标准,其中主要的是BOD 和COD 去除率及出水浓度。
(4)对所产生的污泥的处理与处置要求。
(5)原污水中所含有毒有害物质及其浓度,微生物对其有无驯化的可能。
(6)对北方寒冷地区,还应掌握水温一年内变化及其对处理效果的影响。
3、处理工艺流程的确定。
(二)曝气池(区)容积的计算1.曝气池(区)容积的计算方法曝气区容积可按污泥负荷率S N ,容积负荷率V N 和污泥龄S t 来计算。
(1)按污泥负荷率S N 计算: 曝气池(区)容积:XN QL V S a =(3m ) 式中:Q---最高日平均流量,d m /3a L ---最高日入流污水的平均有机浓度,mg/LS N ---污泥负荷率,)/(5d kgMLSS kgBOD ∙;一般曝气池中S N 沿液流流量而递减, 通常以进口处S N 为计算值;X---曝气池混合液污泥的平均浓度,mg/L(2)按容积负荷率 V N 计算曝气池(区)容积 XN QL V s a =(3m ) (3)按污泥龄S t 计算曝气池(区)容积 ve a X b t L L aQ V s )/1()(+-=(3m ) 式中 a---降解每公斤BOD 所产生挥发性活性污泥MLVSSkg 数,即污泥产率系数; B---每公斤(MLVSS )污泥每日的自身氧化率,1/d ,见表6-4e L ---二次沉淀池出水5BOD 的浓度,mg/L ;S t ---污泥龄,d ,其值随污泥负荷率的增加而降低,世代时间长于S t 的微生物不能在系统中规模繁殖,故S t 能反映污泥中微生物的组成;V X ---混合液挥发性污泥浓度,mg/L 。
