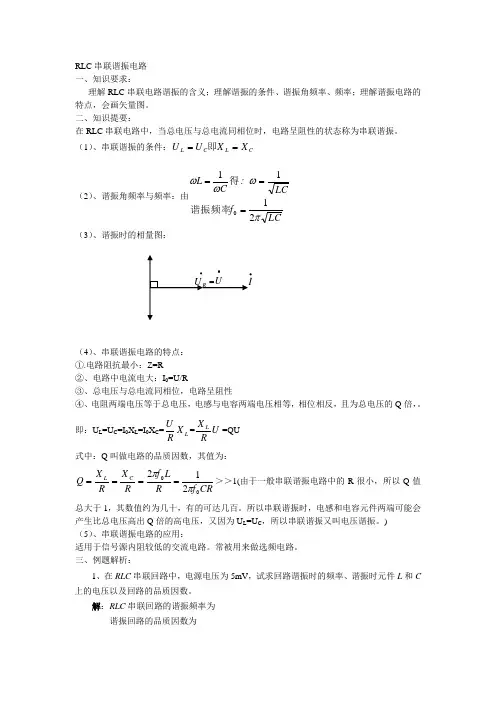

RLC串联谐振电路

一、知识要求：

理解RLC串联电路谐振的含义；理解谐振的条件、谐振角频率、频率；理解谐振电路的特点，会画矢量图。

二、知识提要：

在RLC串联电路中，当总电压与总电流同相位时，电路呈阻性的状态称为串联谐振。

（1）、串联谐振的条件：CLCLXXUU即

（2）、谐振角频率与频率：由LCfLC：CL21110谐振频率得

（3）、谐振时的相量图：

（4）、串联谐振电路的特点：

①.电路阻抗最小：Z=R

②、电路中电流电大：I0=U/R

③、总电压与总电流同相位，电路呈阻性

④、电阻两端电压等于总电压，电感与电容两端电压相等，相位相反，且为总电压的Q倍，。即：UL=UC=I0XL=I0XC=LXRU=URXL=QU

式中：Q叫做电路的品质因数，其值为：

CRfRLfRXRXQCL00212＞＞1(由于一般串联谐振电路中的R很小，所以Q值总大于1，其数值约为几十，有的可达几百。所以串联谐振时，电感和电容元件两端可能会产生比总电压高出Q倍的高电压，又因为UL=UC，所以串联谐振又叫电压谐振。)

（5）、串联谐振电路的应用：

适用于信号源内阻较低的交流电路。常被用来做选频电路。

三、例题解析：

1、在RLC串联回路中，电源电压为5mV，试求回路谐振时的频率、谐振时元件L和C上的电压以及回路的品质因数。

解：RLC串联回路的谐振频率为

谐振回路的品质因数为 •RU=•U •I 谐振时元件L和C上的电压为

2、 在RLC串联电路中，已知L＝100mH，R＝3.4Ω，电路在输入信号频率为400Hz时发生谐振，求电容C的电容量和回路的品质因数。

解：电容C的电容量为

回路的品质因数为

3、已知某收音机输入回路的电感L=260μH,当电容调到100PF时发生串联谐振，求电路的谐振频率，若要收听频率为640KHz的电台广播，电容C应为多大。（设L不变）

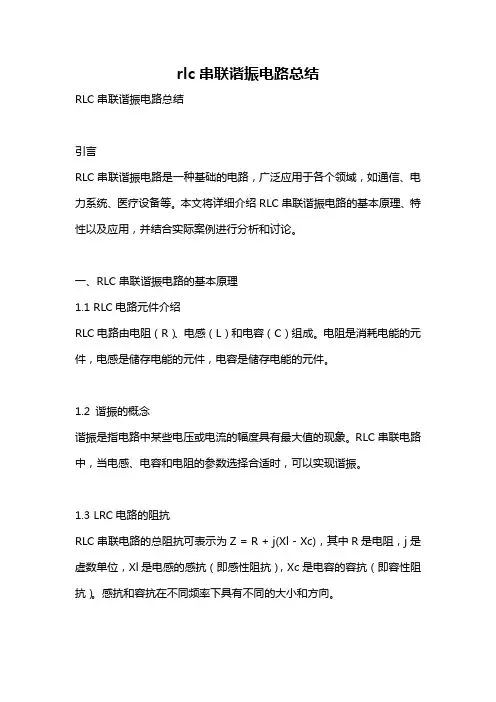

rlc串联谐振电路总结

RLC串联谐振电路总结

引言

RLC串联谐振电路是一种基础的电路，广泛应用于各个领域，如通信、电力系统、医疗设备等。本文将详细介绍RLC串联谐振电路的基本原理、特性以及应用，并结合实际案例进行分析和讨论。

一、RLC串联谐振电路的基本原理

1.1 RLC电路元件介绍

RLC电路由电阻（R）、电感（L）和电容（C）组成。电阻是消耗电能的元件，电感是储存电能的元件，电容是储存电能的元件。

1.2 谐振的概念

谐振是指电路中某些电压或电流的幅度具有最大值的现象。RLC串联电路中，当电感、电容和电阻的参数选择合适时，可以实现谐振。

1.3 LRC电路的阻抗

RLC串联电路的总阻抗可表示为Z = R + j(Xl - Xc)，其中R是电阻，j是虚数单位，Xl是电感的感抗（即感性阻抗），Xc是电容的容抗（即容性阻抗）。感抗和容抗在不同频率下具有不同的大小和方向。

1.4 谐振频率

谐振频率是指电路中感抗和容抗大小相等，阻抗最小的频率。谐振频率可通过求解总阻抗为实数的频率得出。

二、RLC串联谐振电路的特性

2.1 幅频特性

幅频特性是指在不同频率下电压或电流的大小变化规律。RLC串联电路在谐振频率附近，电压或电流的幅度较大，达到最大值；而在谐振频率之外，幅度逐渐减小。

2.2 相频特性

相频特性是指在不同频率下电压或电流的相位差变化规律。在谐振频率附近，电压与电流的相位差为0，即电压和电流完全同相；而在谐振频率之外，相位差逐渐增大。

2.3 幅相特性

幅相特性是指在不同频率下电压或电流的幅值与相位差的关系。在RLC串联电路中，幅值与相位差之间存在一定的关系，通常在Bode图中表示。

三、RLC串联谐振电路的应用

3.1 通信领域

RLC串联谐振电路在通信领域中被广泛应用于滤波器、调谐器等电路中。通过合理选择电阻、电感和电容参数，可以实现滤波、频率选择功能。

3.2 电力系统

RLC串联谐振电路在电力系统中用于电力因数校正、电力滤波等应用。通过在电力系统中添加并联的RLC串联谐振器可以减小电力因数，提高电力传输效率。

在RLC串联谐振电路中，电阻R的作用非常重要：

1. 能量损耗：

电阻R代表了电路中的阻性成分，当电流通过时会产生热量，即造成能量损耗。即使在谐振状态下，由于理想元件不存在，实际电路中的电阻也会导致部分电能转化为热能而损失掉。

2. 影响品质因数Q：

串联谐振电路的品质因数（Quality Factor, Q）是衡量系统对谐振频率响应选择性的参数。其中，电阻的存在会降低Q值，意味着谐振电路的选择性变差，峰值电压降低，谐振曲线变得更宽。

3. 决定带宽：

在通信和信号处理领域，电阻与电感L和电容C一起决定了电路的带宽。在谐振条件下，带宽定义为谐振频率f0处增益下降到峰值增益的1/√2时的频率范围，电阻越大，带宽越宽。

4. 影响谐振峰值：

在谐振点，由于电阻的存在，会导致谐振时电路中的电流不达到无限大，而是有一个最大值，这个最大电流受到电阻的影响。

5. 稳定性增强：

虽然电阻降低了效率和增大了带宽，但它也增加了电路的稳定性。没有电阻的理想RLC谐振电路在发生谐振时可能出现非常大的电流或电压，这在某些情况下可能是危险的。电阻的存在可以限制这些极端值。

总之，在RLC串联谐振电路中，电阻R虽然从效率角度看是一种不利因素，但它是电路设计中不可或缺的一部分，对于电路的工作特性、稳定性以及能源的有效利用等方面起着关键作用。

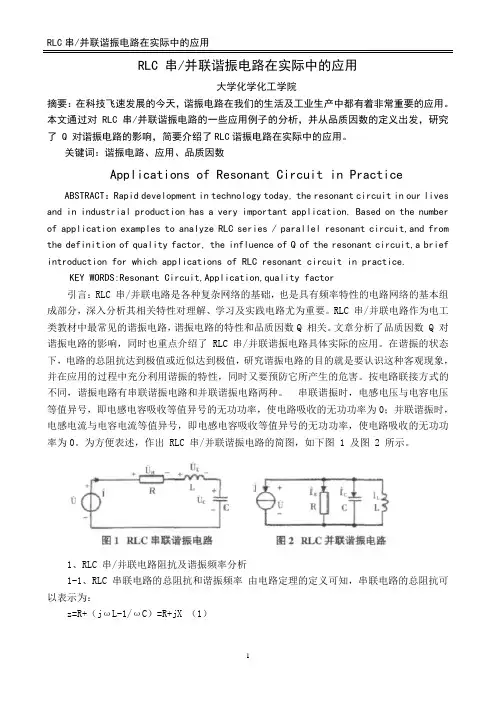

RLC串/并联谐振电路在实际中的应用

1 RLC 串/并联谐振电路在实际中的应用

大学化学化工学院

摘要：在科技飞速发展的今天，谐振电路在我们的生活及工业生产中都有着非常重要的应用。本文通过对 RLC 串/并联谐振电路的一些应用例子的分析，并从品质因数的定义出发，研究了 Q 对谐振电路的影响，简要介绍了RLC谐振电路在实际中的应用。

关键词：谐振电路、应用、品质因数

Applications of Resonant Circuit in Practice

ABSTRACT：Rapid development in technology today, the resonant circuit in our lives

and in industrial production has a very important application. Based on the number

of application examples to analyze RLC series / parallel resonant circuit,and from

the definition of quality factor, the influence of Q of the resonant circuit,a brief

introduction for which applications of RLC resonant circuit in practice.

KEY WORDS:Resonant Circuit,Application,quality factor

引言：RLC 串/并联电路是各种复杂网络的基础，也是具有频率特性的电路网络的基本组成部分，深入分析其相关特性对理解、学习及实践电路尤为重要。RLC 串/并联电路作为电工类教材中最常见的谐振电路，谐振电路的特性和品质因数Q 相关。文章分析了品质因数 Q 对谐振电路的影响，同时也重点介绍了 RLC 串/并联谐振电路具体实际的应用。在谐振的状态下，电路的总阻抗达到极值或近似达到极值，研究谐振电路的目的就是要认识这种客观现象，并在应用的过程中充分利用谐振的特性，同时又要预防它所产生的危害。按电路联接方式的不同，谐振电路有串联谐振电路和并联谐振电路两种。 串联谐振时，电感电压与电容电压等值异号，即电感电容吸收等值异号的无功功率，使电路吸收的无功功率为0；并联谐振时，电感电流与电容电流等值异号，即电感电容吸收等值异号的无功功率，使电路吸收的无功功率为0。为方便表述，作出 RLC 串/并联谐振电路的简图，如下图 1 及图 2 所示。
