钢筋常见问题集

  • 格式：doc
  • 大小：721.50 KB
  • 文档页数：20

1. GGJ新建轴网时字体太大，解决办法：工具—选项—其他—使用单线字体前面的对勾去掉—确定

2. GGJ中楼梯在单构件中处理，添加构件—参数输入—选择图集

3. GGJ中，变截面的梁可以在原位标注的平法表格中直接修改截面

4. GGJ中，加腋梁在原位标注的平法表格中输入腋长腋高，若是一端加腋则输入方式为**；0

5. 在编辑钢筋中可以自行修改根数，但修改之后要进行锁定(在钢筋三维旁边)，再重新汇总计算

6. 筏板水平封边筋在筏板侧面纵筋里输，U型封边筋在筏板负筋里输。绘图时可选择按筏板边布置。

7. GGJ中，工具—选项—其他—显示跨层图元/编辑跨层图元（即打上对勾后在本层可以显示/编辑其它层的图元）

8. GGJ中，柱墙梁板颜色较暗，解决办法：工具—设置原点

9. GGJ中，吊筋和附加箍筋如何删除：查改吊筋—删除吊筋—选择要删除的钢筋即可

10. 块存盘，块提取，汇总计算灰显：a软件是盗版（要用检测盗版的工具测试）b如果是正版的，屏幕旋转—恢复初始视图

11. GGJ中，原位标注后梁的颜色无变化，这时需要重提梁跨

12. 柱和梁画好之后，因为某些原因修改了柱的属性，这时也需要重提梁跨再汇总计算

13. 柱中的节点区箍筋在其他属性里直接输入，画上梁之后才会显示量 14. 板中的钢筋是单层的无法布置拉筋和马凳筋（软件中的措施筋指的就是马凳筋），马凳筋要在定义现浇板的界面输入钢筋信息，双层钢筋才会计算马凳筋

15. GGJ截面编辑中，改为是之后可以自行编辑，对齐纵筋要先点目标筋，再点要对齐的钢筋，最后点击平行线即可

16. 剪力墙中两侧的保护层不同，外侧40mm，内侧25mm，在软件中表示为40/25.筏板基础的表示为：底部/侧面/顶部

17. 剪力墙的钢筋若要隔一布一，用/隔开，例如（2）C8/(2)C10@200,（2）表示两排，间距200是指C8和C10之间的间距为200，（软件默认的是指不同钢筋之间的间距），若想表示每排同种钢筋之间的间距，到计算设置—剪力墙—“36”改为同种钢筋之间的间距

18. 汇总计算之后，发现柱纵筋计算为负，处理办法两种：a直接伸到其它层，本层不画柱b在定义界面—其他属性—计算设置—纵筋露出长度改为0

19. 连接两个基础的梁要用基础连梁画

20. GGJ中，俯视不显示板，但是三维可以看到，这时看一下板是不是在其他分层

21. GGJ新建轴网就死机，解决办法：选项—使用单线字体前的对勾去掉

22. 查看已购产品可以检测到加密锁，但是打不开软件，解决办法：在安全模式下清注册表，把C盘—programfiles—commonfiles—grandsoft shared删除 再重装 23. 打开工程出现解决办法：打开工程的时候鼠标右键打开方式以压缩文件打开，把BarLine3D.qty删掉，如果删不掉，那么选择工具下拉框里的修复压缩文件，修复后删掉即可

24. 内存溢出解决办法：

25. 钢筋工程汇总计算后保存不上提示内存溢出，分层汇总也不行，还是提示内存溢出，解决办法：当出现这个情况后打开系统的任务管理器，关闭GGJ1.exe,再点击打开那个工程，提示是否恢复数据，点是，然后将工程另存一份就可以了

26. GGJ2009中，剪力墙有3、4排钢筋如何处理？解决方案：软件中默认的是两排钢筋，如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）

27. 在钢筋2009的桩承台中，若是钢筋布置是环形布置如何处理？解决方案：需要在定义属性界面，在配筋形式中进行选择

28. GGJ2009柱核心区加密箍筋如何处理？解决方案：在柱的属性定义里-其他属性-核心区加密，输入箍筋信息即可

29. 自动判断边角柱，为什么不起作用？产生原因：未画墙和梁

解决方案：在绘制好柱构件以后，点击自动判断边角柱按钮，软件提示识别，但是，柱却没有任何变化，这种情况一般是由于没有绘制梁或墙，柱处于什么位置，软件是通过与梁或墙的关联来判断的，只有绘制好梁再点击自动判断按钮，这时就可以了。一般只需要在柱封顶的时候判断，中间层没有必要。

30．把分层1中的构件复制到分层2中？选中构件，点击右键，选择复制到其他分层

31. 在2009钢筋中能设置区域吗？如果出现错层问题怎么解决？GGJ2009没有区域，错层问题可以通过调整构件和图元标高来实现 32. 钢筋导入图形的时候那些构件默认不导入？轴网、辅助轴网、暗柱、暗梁

33. 钢筋2009再点“三维”的时候会提示错误，是什么原因？

把此工程先备份，然后保存到压缩文件，然后解压的时候把第一个文件夹ProjData.Qty文件夹删掉。

34.有暗柱的地方都有剪力墙，如果剪力墙被柱子覆盖，剪力墙中无钢筋。

35. 主梁和次梁相交时系自动布置吊筋布置不上去为什么？ 把次梁的属性修改下，修改为非框架梁再布置就能画上去了。

36. 钢筋2009中两个筏板基础，一个厚一个薄，厚的钢筋要锚固到薄的筏板中，软件中怎样设置？

用筏板变截面设置一样，可以自动深入。

37. 框架梁中如果图纸上设置了构造钢筋或者抗扭钢筋，但图纸上没有标注拉筋，这样的话计算钢筋时是不是要不要算拉筋呀? 如果图纸上设置了构造钢筋或者抗扭钢筋，但图纸上没有标注拉筋，拉筋按箍筋的直径计算。 拉筋的排列 当梁宽≤350 时，拉筋直径为6mm；梁宽＞350 时，拉筋直径为8mm。拉筋间 距为非加密区箍筋间距的两倍。

38. 基础层的柱子为什么汇总后看不到纵筋的钢筋量？

基础层柱子的纵筋信息是合并到首层柱子的纵筋信息中的，基础层柱子只能查看插筋（如果画好基础构建的话），这么处理的结果跟手工是保持一致的，工程量也是没有问题的。 39. GGJ2009软件汇总计算后报表里经济指标表单方含量为什么没有数据？

（1）如果是“楼层构件类型经济指标表”，在【工程设置】的【楼层设置】相应楼层中输入建筑面积即可；(2)如果是“工程技术经济指标”，那么在【工程设置】的【工程信息】中输入建筑面积即可！

40. 剪力墙插筋计算出来的量怎么不对?

原因:客户在画好剪力墙的时候发现变截面的剪力墙处的插筋计算不正确,后来发现是客户在画剪力墙时两端有暗柱而剪力墙的画法错误。

解决办法：在画剪力墙时不能从暗柱内边开始画，要从轴线开始画，因为暗柱的生成条件就是要有墙，如果暗柱那部分没有剪力墙的话钢筋计算就会有问题，不用担心会多算，软件会自动扣减暗柱体积。

41. 在钢筋中记事本保存的内容保存后，再次打开后没有了是为什么？

原因：客户在做工程时用360清理的垃圾文件，360把保存在C盘的文档当垃圾删掉了所以就丢失了。

解决办法：不要再打开工程的时候用360清理垃圾文件，在用360清理垃圾文件的时候不要勾选系统临时文件也不会删除掉文档。

42. GGJ2009中是否自动判断变截面柱钢筋？

解决办法：1柱的计算设置中第12项有“层间变截面钢筋自动判断”的选项，选择“是”，软件自动判断钢筋是连续通过还是弯折；否”，软件默认按钢筋在变截面连续通过处理，自动判断条件：1）矩形柱2）必须输入B边和H边、角筋信息3）不能输入*和# 4）当前位置必须有梁。 43. 在重新安装软件时就报错，装好后打开软件报错关不掉，怎么办？

解决办法：把软件完全卸载后，连注册表都删除，然后重启电脑在安全模式下安装，安装好后重启就可以了。

44. 预应力钢筋在钢筋信息栏里用什么符号表示？

目前软件中没有符号是表示预应力钢筋的，所以需要输入预应力钢筋需要在单构件输入里做，选择钢筋类型为预应力的即可，需要注意的是要先输入正确的钢筋级别才能对应出来。

45. .打开钢筋软件提示“应用程序发生异常……”

解决程序异常问题的最简单的办法:

开始－运行－ 输入cmd-- 回车，在命令提示符下输入下面命令 for %1 in

(%windir%\system32\*.dll) do regsvr32.exe /s %1

怕输入错误，可以复制这条指令，然后在命令提示符后击鼠标右键，打“粘贴”，回车，耐心等待，直到屏幕滚动停止为止。

46. 梁有三跨，中间一跨是变截面，但是一边想和其他两个梁的边平齐

在原位标注的地方，把距左边距离调成一样的 47. 当剪力墙的内外侧钢筋不一样的时候，可以在水平分布钢筋中输入1B12@200+1B10@150，前者是外侧的，后者是内侧的，画图的时候以顺时针来画

1. 八个自动化：自动判断边角柱、自动生成吊筋、悬臂钢筋代号、生成侧面钢筋、板自动配筋、自动生成负筋、自动生成构造柱、自动生成砌体加筋

2. 板受力筋的快速处理方法：x、y方向布置、应用同名称板、复制钢筋、自动配筋

3. 板负筋的处理方法：按梁布置、按墙布置、按板布置、画线布置、

4. 需要建单元的构件：独立基础、条形基础、承台

5. 承台钢筋的类型：环式、梁式、板式

6. 编辑承台加强筋灰显时，将整体改为单元即可

7. 若是双层独立基础，可以建一个底单元，再建一个顶单元，即采用增加单元的方式来处理。

8. 针对集水坑，可以在计算设置里任意改钢筋的锚固长度。

9. 三阶式的桩承台，，承台单边的加强筋的属性不一样，在绘图界面从整体切换到单元，用“编辑承台加强筋”可以实现

10. 非贯通的承台梁，即承台梁每跨下部筋锚入承台一个锚固时，用基础连梁，当承台梁是贯通的，用基础次梁定义

11. 承台遇到筏板钢筋断开，在属性编辑中选择

12. 集水坑中，大坑连着小坑，在计算设置中的节点设置中可以选择设置一下

13. 在钢筋前加上“#”钢筋是按外侧算的

1.板里分布筋默认的都是同种规格的，不同板厚的分布筋不一样的话，怎么快速输入？

答：在计算设置里面，板分布钢筋配置，点击设置值打开对话框，修改即可。

2.在连梁里侧面钢筋怎么在剪力墙里通长？

原因：客户需要在连梁里布置侧面钢筋，而且需要和剪力墙水平钢筋通长，客户在连梁的侧面钢筋里输入了钢筋信息，汇总计算后量不对。

解决办法：客户只需把侧面钢筋信息删除，软件会默认按剪力墙的水平钢筋通过的。

3. 主梁和次梁相交时系自动布置吊筋布置不上去为什么？

原因：客户的次梁属性还是为框架梁，在这种状态下是布置不上去吊筋的。

解决办法:把次梁的属性修改下，修改为非框架梁再布置就能画上去了。

4. 箍筋个数的计算公式中有这些“ceil、round、floor”代码是什么意思？

解决办法：“ceil”表示：向上取整；“round”表示：四舍五入；“floor”表示：向下取整。这是由于我们在个数计算设置中选择了相应的“向上取整+1”、“四舍五入+1”、“向下取整+1”。

5. 筏板钢筋怎么布置超过2层以上的钢筋？

原因：客户要在筏板里多设几层钢筋。

解决办法：新建一筏板主筋的中间层钢筋可以最多画10层。

6. 暗柱搭接范围内箍筋间距软件默认是min（5d，100），但本层纵筋是12的直径，为什么软件计算的是5*14，而不是5*12？

合集下载

钢筋问题

钢筋问题

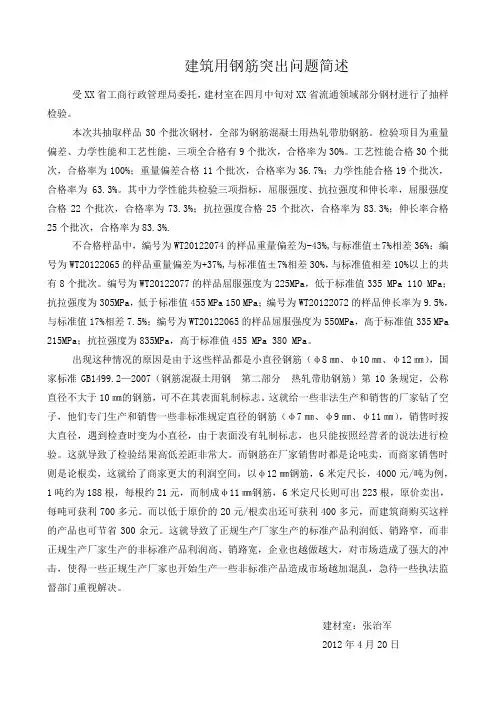

建筑用钢筋突出问题简述
