消防管道安装施工方案

目 录

一． 编制目的………………………………………………….3

二． 工程概况………………………………………………….3

三． 编制依据………………………………………………….3

四． 管道安装施工方法及技术组织措施…………………3/11

五． 生产、文明施工的技术组织措施…………..……….11/12

1. 编制目的

为了提高工业金属管道工程的施工水平，保证安全、文明施工，工期达到业主要求，工程质量达到优良，结合该工程实际情况，特编制管道安装施工方案指导施工。

2. 工程概况

3. 编制依据

3.1建设单位工程合同范围;

3.2业主提供的中国有色工程设计研究总院设计的图纸;

3.3《工业金属管道工程施工及验收规范》GB50235-97；

3.4现场安全生产、文明施工的技术组织措施;

3.5本公司《质量计划》、《程序文件》等。

4. 管道安装施工方法及技术组织措施

4.1管道组成件及管道支承件的检验

4.1.1管道组成件及管道支承件必须具有制造厂的质量证明书，必要时要进行材质复验，其质量不得低于国家现行标准的规定。

4.1.2管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，其表面要求：

a. 无裂纹、缩孔、夹渣、折迭、重皮等缺陷；

b. 不超过壁厚负偏差的锈蚀或凹陷;

c. 螺纹密封面良好，精度及光洁度应达到设计要求或制造标准。

4.1.3钢管外径及壁厚尺寸偏差符合国家颁布的钢管制造标准。 4.1.4管道附件检验

a. 弯头、异径管、三通、法兰、盲板、补偿器及紧固件等的尺寸偏差应符合现行标准，材质应符合设计要求；

b．法兰密封面应平整光洁、不得有毛刺及径向沟漕；

c．螺栓及螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象；

d．石棉橡胶、橡胶、塑料等非金属垫片，应质地柔韧,无老化变质或分层现象,表面不应有折损，皱纹等缺陷。

新建铁路天津至秦皇岛客运专线站房工程JQZF-2标段

消

防

安

装

施

工

方

案

目录

第一章：工程概况

第二章：编制依据

第三章：消防给水（消火栓、自动喷水、泵房灭火系统）工程的完整的施工方案

(一) 管道系统套管、预埋和孔洞预留

(二)给水管道施工

(三)消防给水系统附件的安装与调试

(四)喷淋系统附件的安装与调试

(五)水泵及水箱的安装

第四章：火灾自动报警系统施工方案和措施

(一)电气线管敷设作业

(二)电气线缆敷设的安装

(三)电气设备的安装

(四)火灾报警控制器安装

(五)火灾自动报警系统的调试

第五章：气体灭火系统的施工方案

第六章：施工组织部署

第七章：安全与文明施工

第八章：安全生产措施

第九章：施工进度计划

第一章：工程概况

本安装工程为：新建铁路天津至秦皇岛客运专线站房工程JQZF-2标段消防安装工程，本工程包括：消防水系统（室外消火栓系统、站台消火栓系统、站房建筑室内设置室内消火栓系统、自动喷水灭火系统、固定消防炮灭火系统）自动报警系统、消防联动控制系统（消火栓系统控制、自动喷洒湿式系统控制、消防炮系统控制、非消防电源控制、应急照明系统控制、气体灭火系统控制、事故风机的控制、专用排烟风机控制、电动排烟窗控制、电梯控制）漏电火灾报警系统、火灾应急广播与火灾报警系统、消防直通对讲电话系统。

第二章：编制依据

2.1《铁路旅客车站建筑设计规范》 GB50226-2007

2.2《铁路工程设计防火规范》 TB10063-2007

2.3《火灾自动报警系统设计规范》GB50116-98

2.4《气体灭火系统设计规范》 GB50370-2005

2.5《气体灭火系统施工及验收规范》 (GB50263-97)

2.6《建筑工程设计文件编制深度规定》中华人民共和国建设部（2008年版）

2.7《自动喷水灭火系统设计规范》GB50084-2001(2005年版)

2.8《自动喷水灭火系统施工及验收规范》(GB50261-2005)

陕建翠园锦绣项目工程

地下车库机电安装工程

给排水工程专项施工方案

编制：

审核：

批准：

陕西建工安装集团有限责任公司

二〇一七年二月二十五日

目 录

第一章 概况 ....................................................... 1

一、工程概况 ................................................... 1

二、系统概况 ................................................... 1

1、室外消防给水系统： ...................................... 1

2、 室内消火栓给水系统（均为普通消火栓）： ................. 1

3、 湿式自动喷水系统： ..................................... 1

4、 灭火器配置 ............................................. 1

第二章 施工准备 ................................................... 2

一、材料要求 ................................................... 2

二、主要机具 ................................................... 2

三、作业条件 ................................................... 2

B3+262--DT+37段公路施工方案，施工组织设计，施工规范

D1 消防施工：消防管道的安装方案

标签：消防施工 消防管道 工程安装

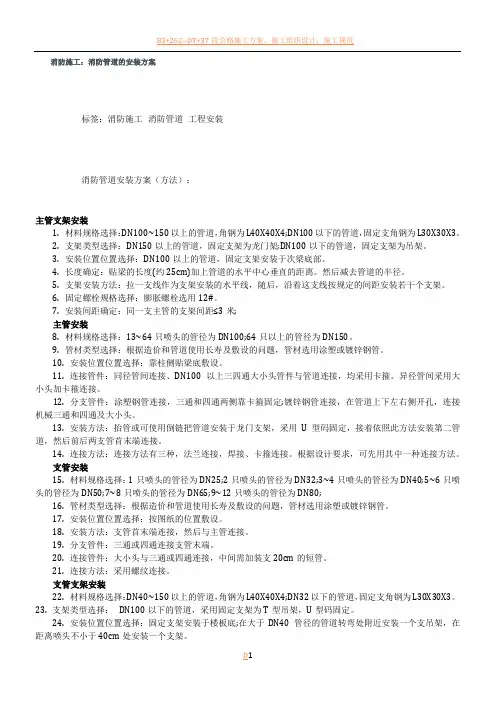

消防管道安装方案（方法）：

主管支架安装

1. 材料规格选择：DN100~150以上的管道，角钢为L40X40X4;DN100以下的管道，固定支角钢为L30X30X3。

2. 支架类型选择：DN150以上的管道，固定支架为龙门架;DN100以下的管道，固定支架为吊架。

3. 安装位置位置选择：DN100以上的管道，固定支架安装于次梁底部。

4. 长度确定：贴梁的长度(约25cm)加上管道的水平中心垂直的距离。然后减去管道的半径。

5. 支架安装方法：拉一支线作为支架安装的水平线，随后，沿着这支线按规定的间距安装若干个支架。

6. 固定螺栓规格选择：膨胀螺栓选用12#。

7. 安装间距确定：同一支主管的支架间距≤3米;

主管安装

8. 材料规格选择：13~64只喷头的管径为DN100;64只以上的管径为DN150。

9. 管材类型选择：根据造价和管道使用长寿及敷设的问题，管材选用涂塑或镀锌钢管。

10. 安装位置位置选择：靠柱侧贴梁底敷设。

11. 连接管件：同径管间连接、DN100以上三四通大小头管件与管道连接，均采用卡箍。异径管间采用大小头加卡箍连接。

12. 分支管件：涂塑钢管连接，三通和四通两侧靠卡箍固定;镀锌钢管连接，在管道上下左右侧开孔，连接机械三通和四通及大小头。

13. 安装方法：抬管或可使用倒链把管道安装于龙门支架，采用U型码固定，接着依照此方法安装第二管道，然后前后两支管首末端连接。

14. 连接方法：连接方法有三种，法兰连接，焊接、卡箍连接。根据设计要求，可先用其中一种连接方法。

支管安装

15. 材料规格选择：1只喷头的管径为DN25;2只喷头的管径为DN32;3~4只喷头的管径为DN40;5~6只喷头的管径为DN50;7~8只喷头的管径为DN65;9~12只喷头的管径为DN80;
