UPS工作原理

UPS工作原理

UPS（Uninterruptible Power Supply）是一种用于提供电力保障的设备，它可以在电网停电或电压波动时提供稳定的电力供应。UPS工作原理基于电池和逆变器的组合，它能够通过电池储存电能，并在需要时将直流电转换为交流电。以下是UPS工作原理的详细解释：

1. 电池储能

UPS的核心部分是电池组，它用于储存电能以备不时之需。电池组通常由多个蓄电池串联而成，以提供足够的电能储备。当电网供电正常时，UPS会利用电网的电能为电池组充电，以保持电池处于充满状态。

2. 逆变器转换

当电网停电或电压波动时，UPS会立即检测到这种变化，并切换到电池供电模式。在这种模式下，UPS将直流电能从电池组中取出，并通过逆变器将其转换为交流电。逆变器是UPS的另一个重要组成部分，它能够将直流电转换为与电网相同的交流电，以满足各种电力设备的需求。

3. 稳定输出

UPS的逆变器不仅仅是将直流电转换为交流电，它还具有稳压和滤波功能。在电网波动或电压不稳定的情况下，UPS的逆变器可以自动调整输出电压和频率，以确保接收到的电力符合设备的要求。这样，即使在电网供电不稳定的情况下，UPS也能够提供稳定的电力供应，保护设备免受电力问题的影响。

4. 自动切换

UPS还具有自动切换功能，当电网供电恢复正常时，它会自动将电力转换回电网供电模式。在这种模式下，UPS会继续监测电网的电压和频率，以确保它们处于正常范围内。如果电网再次出现问题，UPS会再次切换到电池供电模式，以保持设备的连续供电。

5. 告警保护

除了稳定的电力供应，UPS还具有告警保护功能。当电池电量过低或其他故障发生时，UPS会发出警报，以提醒用户采取相应的措施。这些警报可以是声音、光线或其他形式的信号，以确保用户及时采取行动，保护设备和数据的安全。

总结：

UPS工作原理基于电池和逆变器的组合，通过储存电能和转换电能的方式，为设备提供稳定的电力供应。它能够在电网停电或电压波动时保持设备的连续运行，并具有自动切换和告警保护功能。UPS的工作原理确保了设备的可靠性和稳定性，对于需要持续供电的关键设备和系统来说，具有重要的作用。

UPS工作原理

UPS（不间断电源）是一种能够在电力中断或电压波动时提供临时电力供应的设备。它在许多领域中起着重要的作用，包括计算机数据中心、医疗设备和通信基础设施等。了解UPS的工作原理对于理解其功能和应用至关重要。

一、UPS的基本原理

UPS的基本原理是将电能转换为其他形式的能量储存起来，以备用电源在需要时供应。它主要由三个关键组件组成：整流器、电池和逆变器。

1.1 整流器

整流器是UPS的第一个组件，它将交流电转换为直流电。它通常采用整流器桥，通过将交流电的正负半周期分别转换为直流电，然后通过滤波电路来消除电流中的脉动。

1.2 电池

电池是UPS的第二个组件，它用于储存电能。当电网供电正常时，电池会通过整流器进行充电。一旦电网供电中断，电池就会被自动切换到逆变器，以提供临时的电力供应。

1.3 逆变器

逆变器是UPS的第三个组件，它将直流电转换为交流电。当电网供电中断时，逆变器会从电池中提取直流电并将其转换为交流电，以供应给与UPS连接的设备。逆变器还需要滤波电路来消除输出电流中的脉动。

二、UPS的工作模式

UPS通常有三种工作模式：在线模式、线交互模式和离线模式。 2.1 在线模式

在线模式是UPS的最常见工作模式。在这种模式下，UPS始终将电力从电池中转换为交流电，然后供应给与其连接的设备。当电网供电中断时，UPS会自动切换到电池供电，以保持设备的连续供电。

2.2 线交互模式

在线交互模式是一种折中的工作模式。在这种模式下，UPS将电力从电网传输到设备，但同时也会将电力储存在电池中。当电网供电中断时，UPS会立即切换到电池供电，以保持设备的连续供电。

2.3 离线模式

离线模式是一种较简单的工作模式。在这种模式下，UPS将电力直接从电网传输到设备，而不经过电池。当电网供电中断时，UPS会立即切换到电池供电，以保持设备的连续供电。

三、UPS的容量和备份时间

UPS的容量是指其能够提供的最大功率。它通常以千瓦（kW）或千伏安（kVA）来表示。备份时间是指UPS能够保持设备供电的时间长度。它取决于UPS的容量和连接设备的功耗。

UPS的工作原理

UPS（不间断电源）的工作原理

UPS（不间断电源）是一种用于保护电子设备免受电力中断和电压波动的设备。它提供了一种备用电源，以便在主电源故障时继续供电，确保设备的正常运行。UPS的工作原理主要涉及三个关键组件：整流器、电池和逆变器。

整流器是UPS的第一个关键组件，它负责将交流电转换为直流电。当主电源正常供电时，整流器将交流电转换为直流电，并用于给电池充电和供电。同时，整流器还会将多余的电能转换为热能散发出去。

电池是UPS的第二个关键组件，它存储了UPS所需的备用电源。当主电源中断时，电池会立即接管供电，以保证设备的持续供电。电池的容量和数量决定了UPS能够提供的备用电源的持续时间。一般来说，电池容量越大，UPS能够提供的备用电源时间越长。

逆变器是UPS的第三个关键组件，它负责将直流电转换为交流电。当主电源中断时，逆变器会将电池中储存的直流电转换为交流电，以供应给设备。逆变器必须能够提供稳定的交流电，以确保设备的正常运行。

在UPS的工作过程中，还有两个重要的模块：静态切换器和稳压器。静态切换器用于在主电源中断时迅速将设备切换到备用电源，以确保设备的连续供电。稳压器用于稳定输出电压，以防止电压波动对设备造成损害。

当主电源正常供电时，UPS工作在在线模式下。这意味着主电源经过整流器转换为直流电，然后通过逆变器转换为交流电供应给设备。同时，整流器还会为电池充电，以确保备用电源的准备充足。 当主电源中断时，UPS会立即切换到备用电源模式。静态切换器将设备从主电源切换到电池供电。逆变器将电池中的直流电转换为交流电，并通过稳压器稳定输出电压，以供应给设备。UPS会持续供电，直到主电源恢复或电池耗尽。

UPS还具有其他功能，如电压调整、过载保护、电池测试等。电压调整功能用于调整输出电压，以适应设备的需求。过载保护功能用于保护UPS和设备免受过载电流的损害。电池测试功能用于定期检测电池的容量和健康状况。

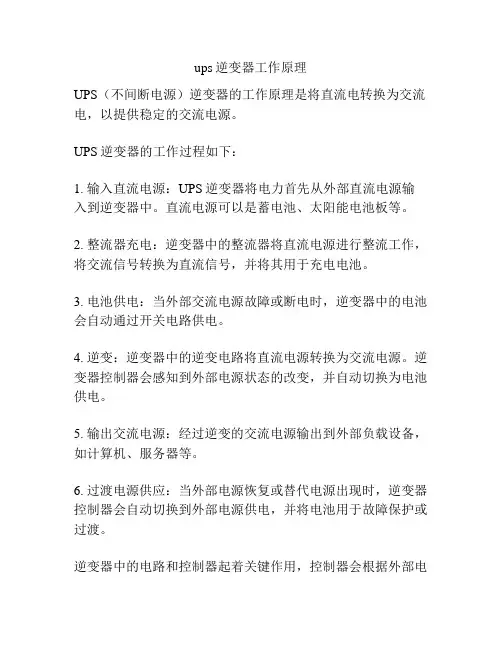

ups逆变器工作原理

UPS（不间断电源）逆变器的工作原理是将直流电转换为交流电，以提供稳定的交流电源。

UPS逆变器的工作过程如下：

1. 输入直流电源：UPS逆变器将电力首先从外部直流电源输入到逆变器中。直流电源可以是蓄电池、太阳能电池板等。

2. 整流器充电：逆变器中的整流器将直流电源进行整流工作，将交流信号转换为直流信号，并将其用于充电电池。

3. 电池供电：当外部交流电源故障或断电时，逆变器中的电池会自动通过开关电路供电。

4. 逆变：逆变器中的逆变电路将直流电源转换为交流电源。逆变器控制器会感知到外部电源状态的改变，并自动切换为电池供电。

5. 输出交流电源：经过逆变的交流电源输出到外部负载设备，如计算机、服务器等。

6. 过渡电源供应：当外部电源恢复或替代电源出现时，逆变器控制器会自动切换到外部电源供电，并将电池用于故障保护或过渡。

逆变器中的电路和控制器起着关键作用，控制器会根据外部电源的状态进行切换，并确保输出的交流电源稳定和可靠。逆变器还配备了保护电路，以增加设备的安全性和可靠性，如过流保护、过热保护等。

总之，UPS逆变器通过将直流电源转换为交流电源，以提供可靠的电力供应，保证设备在断电或电力波动情况下的正常运行。
