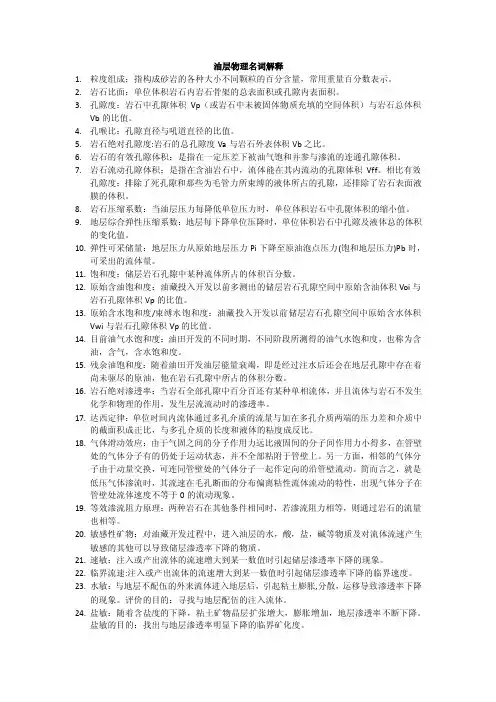

油层物理名词解释1.粒度组成：指构成砂岩的各种大小不同颗粒的百分含量，常用重量百分数表示。
2.岩石比面：单位体积岩石内岩石骨架的总表面积或孔隙内表面积。
3.孔隙度：岩石中孔隙体积Vp（或岩石中未被固体物质充填的空间体积）与岩石总体积Vb的比值。
4.孔喉比：孔隙直径与吼道直径的比值。
5.岩石绝对孔隙度:岩石的总孔隙度Va与岩石外表体积Vb之比。
6.岩石的有效孔隙体积：是指在一定压差下被油气饱和并参与渗流的连通孔隙体积。
7.岩石流动孔隙体积：是指在含油岩石中，流体能在其内流动的孔隙体积Vff。
相比有效孔隙度：排除了死孔隙和那些为毛管力所束缚的液体所占的孔隙，还排除了岩石表面液膜的体积。
8.岩石压缩系数：当油层压力每降低单位压力时，单位体积岩石中孔隙体积的缩小值。
9.地层综合弹性压缩系数：地层每下降单位压降时，单位体积岩石中孔隙及液体总的体积的变化值。
10.弹性可采储量：地层压力从原始地层压力Pi下降至原油泡点压力(饱和地层压力)Pb时，可采出的流体量。
11.饱和度：储层岩石孔隙中某种流体所占的体积百分数。
12.原始含油饱和度：油藏投入开发以前多测出的储层岩石孔隙空间中原始含油体积Voi与岩石孔隙体积Vp的比值。
13.原始含水饱和度/束缚水饱和度：油藏投入开发以前储层岩石孔隙空间中原始含水体积Vwi与岩石孔隙体积Vp的比值。
14.目前油气水饱和度：油田开发的不同时期，不同阶段所测得的油气水饱和度，也称为含油，含气，含水饱和度。
15.残余油饱和度：随着油田开发油层能量衰竭，即是经过注水后还会在地层孔隙中存在着尚未驱尽的原油，他在岩石孔隙中所占的体积分数。
16.岩石绝对渗透率：当岩石全部孔隙中百分百还有某种单相流体，并且流体与岩石不发生化学和物理的作用，发生层流流动时的渗透率。
17.达西定律：单位时间内流体通过多孔介质的流量与加在多孔介质两端的压力差和介质中的截面积成正比，与多孔介质的长度和液体的粘度成反比。

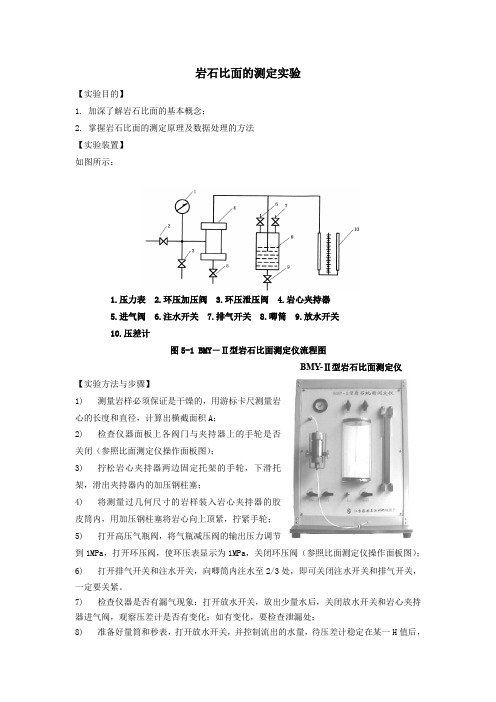

岩石比面的测定实验【实验目的】1. 加深了解岩石比面的基本概念；2. 掌握岩石比面的测定原理及数据处理的方法【实验装置】如图所示：1.压力表2.环压加压阀3.环压泄压阀4.岩心夹持器5.进气阀6.注水开关7.排气开关8.唧筒9.放水开关10.压差计图5-1 BMY－Ⅱ型岩石比面测定仪流程图BMY-Ⅱ型岩石比面测定仪【实验方法与步骤】1)测量岩样必须保证是干燥的，用游标卡尺测量岩心的长度和直径，计算出横截面积A；2)检查仪器面板上各阀门与夹持器上的手轮是否关闭（参照比面测定仪操作面板图）；3)拧松岩心夹持器两边固定托架的手轮，下滑托架，滑出夹持器内的加压钢柱塞；4)将测量过几何尺寸的岩样装入岩心夹持器的胶皮筒内，用加压钢柱塞将岩心向上顶紧，拧紧手轮；5)打开高压气瓶阀，将气瓶减压阀的输出压力调节到1MPa，打开环压阀，使环压表显示为1MPa，关闭环压阀（参照比面测定仪操作面板图）；6)打开排气开关和注水开关，向唧筒内注水至2/3处，即可关闭注水开关和排气开关，一定要关紧。
7)检查仪器是否有漏气现象：打开放水开关，放出少量水后，关闭放水开关和岩心夹持器进气阀，观察压差计是否有变化；如有变化，要检查泄漏处；8)准备好量筒和秒表，打开放水开关，并控制流出的水量，待压差计稳定在某一H值后，测量对应ΔH 的水量和时间，并记录。
流量应从小到大变化，用同样的方法至少测定三个水量和与之对应的ΔH 值。
【实验原理与数据处理】当打开放水开关后，在静水压力下，水面下降使唧筒内造成负压（即岩心的一端也为负压），此时在大气压的作用下，气体通过岩心进入唧筒内，同时在压差计上显示出压力差。
当压差稳定时，则说明通过岩心的空气量也达到稳定，该气体量便等于从唧筒中流出的水量。
根据高才尼－卡尔曼和达西方程得出的公式如下：式中：φ 岩心的孔隙度％；A 岩心的横截面积cm 2； L 岩心的长度cm ；Q 通过岩心的空气量cm 3/s ；ΔH 对应于流量Q 时岩心两端的压差(cmH 2O)； μ 空气粘度Pa ·s ；岩石比面实验数据【实验结果分析】 【实验讨论与分析】1. 岩石比面的大小与孔隙度有什么关系：2. 影响岩石比面测定的因素有那些？μφφφφ1)1(141)1(142323*∆**-=*-=Q H L A K S 3321S S S S ++=。

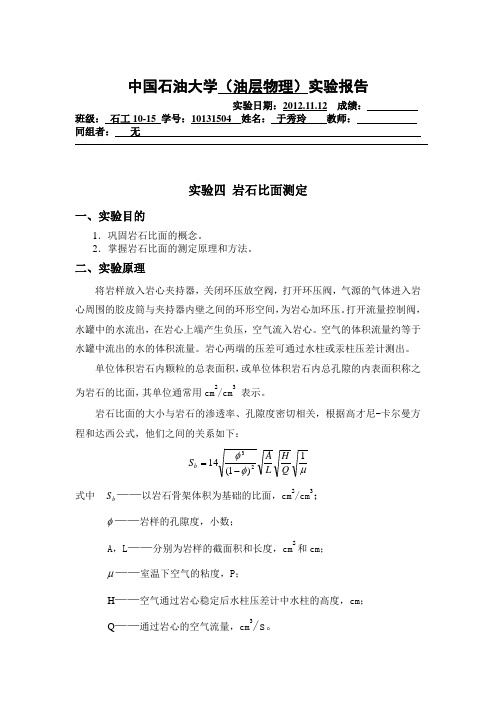

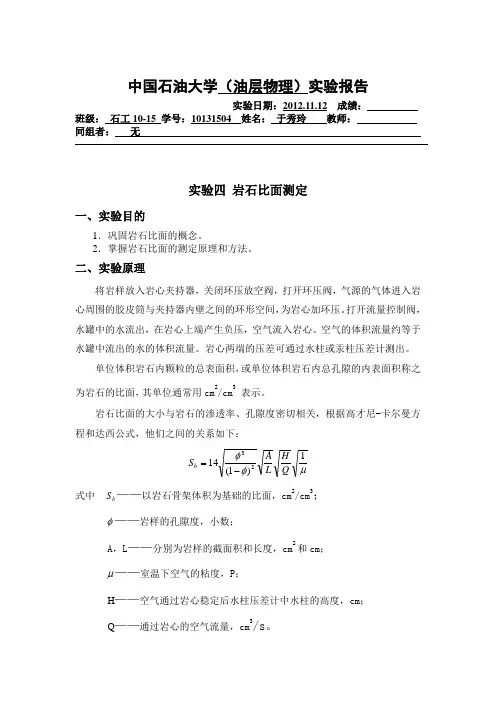

中国石油大学（油层物理）实验报告实验日期：2012.11.12 成绩：班级： 石工10-15 学号：10131504 姓名： 于秀玲 教师： 同组者： 无实验四 岩石比面测定一、实验目的1．巩固岩石比面的概念。
2．掌握岩石比面的测定原理和方法。
二、实验原理将岩样放入岩心夹持器，关闭环压放空阀，打开环压阀，气源的气体进入岩心周围的胶皮筒与夹持器内壁之间的环形空间，为岩心加环压。
打开流量控制阀，水罐中的水流出，在岩心上端产生负压，空气流入岩心。
空气的体积流量约等于水罐中流出的水的体积流量。
岩心两端的压差可通过水柱或汞柱压差计测出。
单位体积岩石内颗粒的总表面积，或单位体积岩石内总孔隙的内表面积称之为岩石的比面，其单位通常用cm 2/cm 3 表示。
岩石比面的大小与岩石的渗透率、孔隙度密切相关，根据高才尼-卡尔曼方程和达西公式，他们之间的关系如下：μφφ1)1(1423QH L A S b -= 式中 b S ——以岩石骨架体积为基础的比面，cm 2/cm 3；φ——岩样的孔隙度，小数；A ，L ——分别为岩样的截面积和长度，cm 2和cm ； μ——室温下空气的粘度，P ；H ——空气通过岩心稳定后水柱压差计中水柱的高度，cm ； Q ——通过岩心的空气流量，cm 3/s 。
从上式不难看出，当已知孔隙度φ，量出岩样长度L和直径d，查表得到μ后，只要测得空气通过岩样的压差 H 和相应的流量 Q 便可算出岩样的比面。
三．实验流程图1 岩石比面测定实验流程图图2 BMY-2岩石比面测定仪四．实验操作步骤1．根据岩样对照表查出仪器中岩样的编号，记录岩样的长度，直径以及孔隙度。
2. 通过温度计测量室内温度并记录，并查出对应温度下的空气粘度并记录。
3．关闭环压放空阀，打开环压阀加环压，岩样与夹持器之间应确保气体不能窜流。
4．准备好秒表、打开流量控制阀,控制流出的水量，待压力计的压力稳定在某一值 H 后，测量一定时间流出的水量，并记录水柱压差计的高度；调节流量控制阀，改变流量，待压力稳定后，测定流量和水柱压差计的高度。

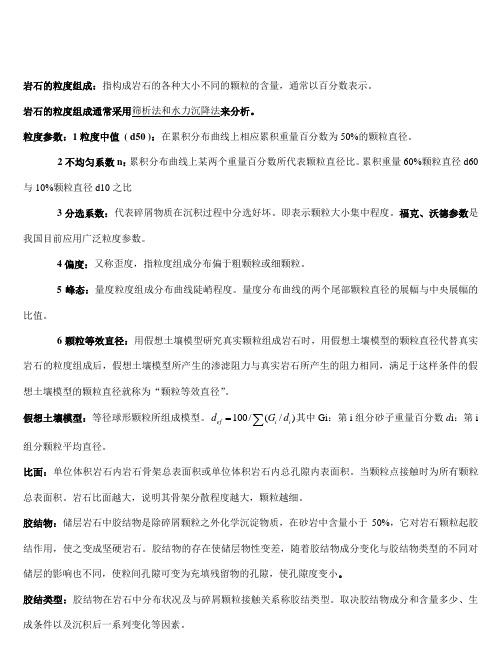

岩石的粒度组成：指构成岩石的各种大小不同的颗粒的含量，通常以百分数表示。
岩石的粒度组成通常采用筛析法和水力沉降法来分析。
粒度参数：1粒度中值 ( d50 )：在累积分布曲线上相应累积重量百分数为50%的颗粒直径。
2不均匀系数n ：累积分布曲线上某两个重量百分数所代表颗粒直径比。
累积重量60%颗粒直径d60与10%颗粒直径d10之比3分选系数：代表碎屑物质在沉积过程中分选好坏。
即表示颗粒大小集中程度。
福克、沃德参数是我国目前应用广泛粒度参数。
4偏度：又称歪度，指粒度组成分布偏于粗颗粒或细颗粒。
5峰态：量度粒度组成分布曲线陡峭程度。
量度分布曲线的两个尾部颗粒直径的展幅与中央展幅的比值。
6颗粒等效直径：用假想土壤模型研究真实颗粒组成岩石时，用假想土壤模型的颗粒直径代替真实岩石的粒度组成后，假想土壤模型所产生的渗滤阻力与真实岩石所产生的阻力相同，满足于这样条件的假想土壤模型的颗粒直径就称为“颗粒等效直径”。
假想土壤模型：等径球形颗粒所组成模型。
∑=)/(/100i i ef d G d 其中Gi ：第i 组分砂子重量百分数d i ：第i 组分颗粒平均直径。
比面：单位体积岩石内岩石骨架总表面积或单位体积岩石内总孔隙内表面积。
当颗粒点接触时为所有颗粒总表面积。
岩石比面越大，说明其骨架分散程度越大，颗粒越细。
胶结物：储层岩石中胶结物是除碎屑颗粒之外化学沉淀物质，在砂岩中含量小于50%，它对岩石颗粒起胶结作用，使之变成坚硬岩石。
胶结物的存在使储层物性变差，随着胶结物成分变化与胶结物类型的不同对储层的影响也不同，使粒间孔隙可变为充填残留物的孔隙，使孔隙度变小。
胶结类型：胶结物在岩石中分布状况及与碎屑颗粒接触关系称胶结类型。
取决胶结物成分和含量多少、生成条件以及沉积后一系列变化等因素。
胶结物中的各种敏感矿物：储层敏感性主要受胶结物中敏感性矿物影响，这些敏感性矿物从不同方面将影响岩石骨架性质和岩心分析正确性。
1. 粘土遇水膨胀的特性（1）粘土：直径小于0.01mm颗粒占50%以上细粒碎屑。

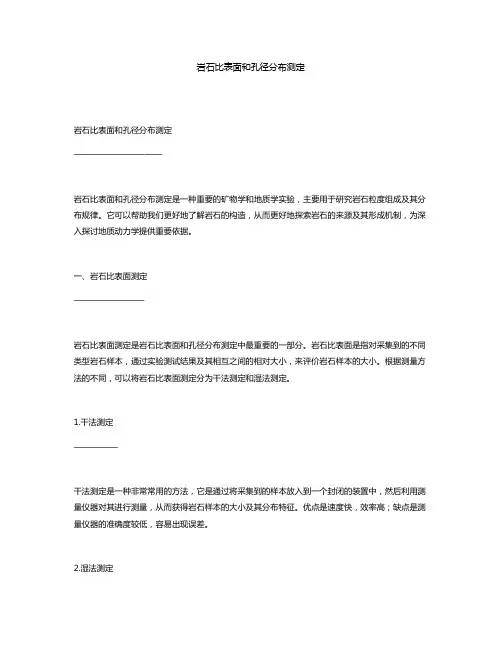

岩石比表面和孔径分布测定岩石比表面和孔径分布测定——————————岩石比表面和孔径分布测定是一种重要的矿物学和地质学实验，主要用于研究岩石粒度组成及其分布规律。
它可以帮助我们更好地了解岩石的构造，从而更好地探索岩石的来源及其形成机制，为深入探讨地质动力学提供重要依据。
一、岩石比表面测定————————岩石比表面测定是岩石比表面和孔径分布测定中最重要的一部分。
岩石比表面是指对采集到的不同类型岩石样本，通过实验测试结果及其相互之间的相对大小，来评价岩石样本的大小。
根据测量方法的不同，可以将岩石比表面测定分为干法测定和湿法测定。
1.干法测定—————干法测定是一种非常常用的方法，它是通过将采集到的样本放入到一个封闭的装置中，然后利用测量仪器对其进行测量，从而获得岩石样本的大小及其分布特征。
优点是速度快，效率高；缺点是测量仪器的准确度较低，容易出现误差。
2.湿法测定—————湿法测定是一种比较复杂的方法，它是通过将样本加入到一定量的水中，然后再加入一些特定的化学药剂（如氧化剂、还原剂等），使得岩石样本中的不同部分溶解成水溶液，从而使得水中的不同颗粒能够以不同的速度沉降，进而分布于水中的不同位置。
优点是准确度高；缺点是耗时耗力，效率低。
二、孔径分布测定————————孔径分布测定是另一个重要的实验，主要用于测量采集到的样本中不同大小的颗粒所占的比例。
通过对不同大小颗粒所占比例的测量，可以直观地了解该样本中不同大小颗粒所占的比例及其分布特征。
根据测量方法的不同，可以将孔径分布测定分为干法测定和湿法测定。
1.干法测定—————干法测定是一种常用的方法，它是通过将样本加入到一个封闭的装置中（如球形装置、螺旋形装置或直径装置），然后通过尺子或其他测量仪器来测量样本中不同大小颗粒所占的比例。
优点是速度快，效率高；缺点是准确度较低，易出现误差。
2.湿法测定—————湿法测定是一种复杂但准确度较高的方法，它是通过将样本加入到一定量的水中，然后加入一些特定的化学药剂（如氧化剂、还原剂等），使得岩石样本中的不同部分能够以不同的速度沉降，从而使得不同大小颗粒能够在水中分布开来。
1. 渗透率：在压力作用下岩石允许其孔隙中所含流体的流动能力。
2. 绝对渗透率：当岩心中全部孔隙为单相液所饱和是测定的渗透率。
3. 渗透率测定方法：流体通过岩心带流动状态稳定后，测定岩心两端的进出口压差，和此压差下的流量在依据达西公式求解。
达西公式：4. 孔隙度：岩石中孔隙体积与岩石总体积的比值。
5. 孔隙度分为：绝对孔隙度；有效孔隙度；流动孔隙度、6. 绝对孔隙度：岩石的总孔隙体积与岩石外表体积之比。
7. 有效孔隙度：岩石中有效孔隙体积与岩石外表体积之比。
8. 流动孔隙度：岩石中流体在其内部流动的孔隙体积与岩石外表体积之比。
9. 连通孔隙度：岩样中相连通的孔隙体积与岩石总体积之比。
10. 流动孔隙度与有效孔隙度的区别：①排除了死孔隙；②排除了毛细管力所束缚的液体所占有的孔隙体积；③排除了岩样颗粒表面上液体薄膜的体积。
11. 影响孔隙度大小的因素①岩石的矿物成分；②颗粒的排列方式及分选性；③埋藏深度对孔隙度的影响12. 岩石的压缩系数：当油层压力每降低单位压力时，单位体积岩石中孔隙体积的缩小值。
13. 流体饱和度：储层岩石空隙中某种流体所占有的体积百分数。
14. 原始含油饱和度：油藏投入开发前，储层岩石孔隙中原始含油体积与岩石孔隙体积的比值。
15．原始含水饱和度：油藏投入开发前，储层岩石孔隙中原始含水体积与岩石孔隙体积的比值。
16. 残余油饱和度：剩余油在岩石孔隙中所占的体积百分数。
17. 影响饱和度的因素①储层岩石孔隙结构及表面性质的影响。
②油气性质的影响。
18. 孔隙类型：粒间孔隙；溶洞孔隙；裂缝孔隙。
19. 孔喉比：孔道与喉道直径的比值。
20. 孔隙配位数：每个孔道所连通的喉道数。
21. 孔隙按大小分：①超毛细管孔隙②毛细管孔隙③微毛细管孔隙22. 气体滑脱效应：气体在致密岩石中低速渗流时，由于气液粘度差异悬殊会出现与液体低速渗流时完全不同的现象。
气体滑脱效应原理：①由于气固间的分子作用力远比液固间的分子作用力小，在管壁处的气体分子仍有部分处于运动状态；⑤另一方面，相邻的气体分子由于动量，连同管壁处的气体分子一起沿管壁方向做定向流动，管壁处流速不为零，形成了所谓的气体滑脱效应。
石油工程实验指导书李春兰宋执武石油工程教学实验室2009-5目录第一章油层物理实验 (1)第一节岩石孔隙度测定 (1)第二节岩石绝对渗透率的测定 (4)第三节岩石比表面积的测定 (8)第四节岩石碳酸盐含量的测定 (10)第五节界面张力的测定 (14)第六节岩心流体饱和度的测定 (21)第七节液体粘度的测定 (27)第八节地层油高压物性的测定 (32)第九节气体压缩因子的测定 (35)第二章渗流力学实验 (37)第一节电解模型发展概况 (37)第二节水电模拟的基本原理 (37)第三节水电模拟实验装置 (38)第四节水电模拟实验内容 (39)实验一平面径向稳定渗流实验 (39)实验二镜像反映实验 (41)实验三直井、水平井井网实验 (42)第三章采油工程实验 (42)第一节抽油井教学培训系统简介 (42)第二节抽油泵泵效实验 (49)第三节示功图测定及工况判断 (51)第四节裂缝导流能力测定实验 (54)第四章油气田开发实验 (58)第一节敏感性评价实验 (58)一、速敏性评价实验 (58)二、水敏性实验 (61)三、盐敏性评价实验 (62)四、酸敏性评价实验 (64)第二节油水相对渗透率测定 (66)一、稳态法 (66)二、非稳定状态法 (71)第三节油藏岩石润湿性测定 (81)一、自吸法 (81)二、量角法 (86)第四节毛管压力曲线测定 (88)一、半渗隔板法 (88)二、压汞法 (91)第五节高分子聚合物溶液流变曲线测定 (93)第六节聚合物驱残余阻力系数测定 (97)第七节多孔介质中稳定泡沫的封堵性能实验 (100)第五章油气井工程实验 (105)第一节聚合物钻井液的制备、评价及维护实验 (105)第二节钻井液中膨润土含量的确定 (107)第三节水泥浆稠化时间测定 (108)第四节水泥浆流变性测定 (110)第五节岩石硬度的测定实验 (111)第六节岩石可钻性的测定实验 (115)第七节钻井过程模拟实验 (118)第八节无固相完井液的配制及评价实验 (119)第一章 油层物理实验第一节 岩石孔隙度测定岩石的孔隙度分为有效孔隙度和绝对孔隙度。
中国石油大学 油层物理 实验报告
实验日期： 2011.10.13 成绩：
班级： 学号： 姓名：
教师： 张丽丽 同组者： 无
岩石比面测定
一. 实验目的：
1.巩固岩石比面的概念。
2.了解岩石比面的测定原理和方法。
二.实验原理：
比面是指单位体积岩石体积内颗粒的总表面积，或单位岩石体积内总空隙度
得表面积.比面通常可以分为以岩石外表体积估计体积和空隙体积为基数的比面，根据毛管模型，以岩石表面体积为基数的比面计算公式为： μ
φφ
1
)1(14
2
3
Q
H L
A S v -=
式中 v S —以岩石骨架为基础的比面，32/cm cm ;
φ-孔隙度,小数； A-截面积，小数； L-长度，cm ； H-岩石两端的压差，cm ； Q-通过岩心的空气流量，s cm
3
；μ空气的粘度，mP a ·S 。
当孔隙度已知，A 和L 可以用游标卡尺直接测出，μ由查表得到后，只要通过
压力计测得空气通过岩样的压差H 和相应的流量
Q ，便可求出岩样的比面。
三、实验流程图
四、实验操作步骤
1.打开水罐进液阀放空阀，向水罐中注水，大约灌2/3体积时停止，关闭水罐进液阀及放空阀；
2.用游标卡尺测出岩样的长度和直径，计算岩样的截面积；
3.将岩样放入岩石夹持器，关闭环压放空阀，打开换压阀加压，确保岩样与夹持器之间无气体窜流；
4.准备好秒表，打开流量控制阀，并控制流出的水量，待压力计的压力稳定在某一H 值后，测量一定时间内流出得水量，用同样地方法至少测定三个水流量和与之相应的H 值。
（如果岩石渗透率较低，关闭水柱阀，用汞柱差计读取岩石心上游压力，并将汞柱压力转换成水柱高度。
）；
5.关闭流量控制阀，关闭环压阀，缓慢打开环压放空阀，结束实验。
五、实验数据处理
空气粘度u(mP.s)=0.01819mP.s 孔隙度φ（%）=27.8%
表1、岩石比面测定原始记录
分别计算三组数据的v S 值，取平均值如下：
3
2
2
3
2
3
1/3.9400001819
.010919
.08.1706
.4784.4)
278.01(278
.0141
)1(14
cm
cm Q
H L A S v =⨯
⨯
⨯
-⨯
=-=μ
φφ
3
2
2
3
2
3
2/3.8990001819
.011256
.025.2706
.4784.4)
278.01(278
.0141
)1(14
cm
cm Q
H L A S v =⨯
⨯
⨯
-⨯
=-=μ
φφ
3
2
2
3
2
3
3/4.9120001819
.011925
.055.3706
.4784.4)
278.01(278
.0141
)1(14
cm
cm Q
H L A S v =⨯
⨯
⨯
-⨯
=-=μ
φφ
则有：
v
S =（1v S +2v S +3v S ）/3
=（940.3+899.3+912.4）/3 =917.232/cm cm
六.小结
通过本次做岩石表面测定的实验，我加深了对岩石比面的了解。
并对比面的测量有了初步的了解。
岩石比面越大，表示岩石空隙表面越多，可能吸附的化学药剂就越多。
岩石比面的测定法分为直接法和间接法，我们所用的方法就是直接法—实验测定法，间接法是资料计算法。
影响岩石比面的因素有很多，比如受颗粒直径的影响，随粒径变小，比面增大，还有岩石骨架颗粒越不规则，岩石比面越大。
