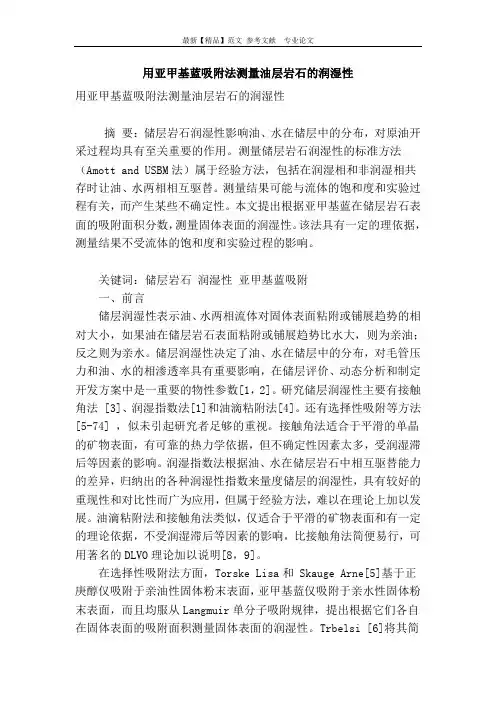

用亚甲基蓝吸附法测量油层岩石的润湿性用亚甲基蓝吸附法测量油层岩石的润湿性摘要:储层岩石润湿性影响油、水在储层中的分布,对原油开采过程均具有至关重要的作用。
测量储层岩石润湿性的标准方法(Amott and USBM法)属于经验方法,包括在润湿相和非润湿相共存时让油、水两相相互驱替。
测量结果可能与流体的饱和度和实验过程有关,而产生某些不确定性。
本文提出根据亚甲基蓝在储层岩石表面的吸附面积分数,测量固体表面的润湿性。
该法具有一定的理依据,测量结果不受流体的饱和度和实验过程的影响。
关键词:储层岩石润湿性亚甲基蓝吸附一、前言储层润湿性表示油、水两相流体对固体表面粘附或铺展趋势的相对大小,如果油在储层岩石表面粘附或铺展趋势比水大,则为亲油;反之则为亲水。
储层润湿性决定了油、水在储层中的分布,对毛管压力和油、水的相渗透率具有重要影响,在储层评价、动态分析和制定开发方案中是一重要的物性参数[1,2]。
研究储层润湿性主要有接触角法 [3]、润湿指数法[1]和油滴粘附法[4]。
还有选择性吸附等方法[5-74] ,似未引起研究者足够的重视。
接触角法适合于平滑的单晶的矿物表面,有可靠的热力学依据,但不确定性因素太多,受润湿滞后等因素的影响。
润湿指数法根据油、水在储层岩石中相互驱替能力的差异,归纳出的各种润湿性指数来量度储层的润湿性,具有较好的重现性和对比性而广为应用,但属于经验方法,难以在理论上加以发展。
油滴粘附法和接触角法类似,仅适合于平滑的矿物表面和有一定的理论依据,不受润湿滞后等因素的影响,比接触角法简便易行,可用著名的DLVO理论加以说明[8,9]。
在选择性吸附法方面,Torske Lisa和 Skauge Arne[5]基于正庚醇仅吸附于亲油性固体粉末表面,亚甲基蓝仅吸附于亲水性固体粉末表面,而且均服从Langmuir单分子吸附规律,提出根据它们各自在固体表面的吸附面积测量固体表面的润湿性。
Trbelsi [6]将其简化为测量固体表面与原油接触后正庚醇吸附面积的变化,测量固体表面的润湿性。
一.填空题(每空 0.5 分,共 14 分)1.地层油的粘度随温度的增加而减小,当压力高于饱和压力时,随压力的减减小;当压力低于饱和压力时,随压力降低而增大。
2.测定岩石绝对渗透率的条件是:岩石孔隙空间 100%被某一种流体所饱和体与岩石不发生物理化学反应;流体在岩石孔隙中的渗流为最稳定的层流。
3.孔隙度分为绝对孔隙度,有效孔隙度和流动孔隙度,通常测定的孔隙有效孔隙度。
4.根据苏林分析法,地层水主要分为硫酸钠(Na2SO4)水型,碳酸氢钠(NaHC水型,氯化镁(MgCl2)水型,氯化钙(CaCl2)水型。
5.在储层岩石中,不同胶结物具有不同的特性,泥质胶结物的特性是遇水膨灰质胶结物的特性是遇酸反应,硫酸盐胶结物的特性是高温脱水。
6.某油藏为封闭的未饱和油藏,随着油藏的开发,油藏压力降低,这会导致孔隙体积变小(变大,变小,不变),束缚水体积膨胀(膨胀,缩小,不变原油体积膨胀(膨胀,缩小,不变),从而使原油排出油藏,这是天然能量的弹性能。
而当压力低于泡点压力时,油藏中出现油,气两相,而且溶体积增加(增加,减小,不变),推动原油流动,这种驱动方式为溶解气7.颗粒平均直径小,则岩石比面大,则化学驱过程中吸附的化学剂多。
8.水驱油时的流度比越小,波及系数越大,采收率越大,在表面活性聚合物驱,碱驱中,用此机理的是聚合物驱1粒度曲线包括粒度组成分布曲线和粒度组成累积分布曲线2流体饱和度的主要测定方法有常压干馏法,蒸馏抽提法,色谱法3岩石比面越大,则平均粒径越小,对流体的吸附阻力越大4油藏原始地质储量是根据有效孔隙度来记称的,而油藏可采地质储量是根据流动孔隙度来记称的。
5已知空气分子量为29,若天然气的相对密度为0.6,则天然气的分子量为17.46在饱和压力下,地层油的单相体积系数最大,其粘度最小7地层水化学组成的两个显著特点是总矿化度高,它是与地表水的主要区别:溶解气量少,它是与地层油的主要区别8亲水油藏中,毛管力是水驱油过程的动力,亲油油藏中,毛管力是水驱油过程的阻力9在水油固体系中,若润湿接触角大于90°则润湿相是油相10在自吸吸入法测定岩样润湿性时,若被水驱出的油相体积大于被油驱出的水相体积,则该岩样的润湿相是水相11由于受毛管滞后现象的影响,必定使得自吸过程的湿相饱和度小于驱替过程的湿相饱和度。
中国石油大学 油层物理 实验报告实验日期: 2014.10.10 成绩:班级:石工 学号: 姓名: 教师: 同组者:岩石润湿性测定实验一、实验目的1.了解光学投影法测定岩石润湿角的原理及方法; 2.了解界面张力的测定原理及方法;3.加深对岩石润湿性、界面张力的认识。
二、实验原理1.光学投影法测定岩石润湿角液体对固体表面的润湿情况可以通过直接测定接触角来确定。
将待测矿物磨成光面,浸入油(或水)中,如图1所示,在矿物光面上滴一滴水(或油),直径约1~2mm ,然后通过光学系统将一组光线投射到液滴上,将液滴放大、投影到屏幕上,直接测出润湿角,或测量液滴的高度h 和它与岩石接触处的长度D ,按下式计算接触角θ:2tan=2hD式中 θ—润湿角,(); h —液滴高度,mm ;D —液滴和固体表面接触的弦长,mm 。
图1 投影法测润湿角示意图2.悬滴法测定液滴界面张力悬滴法适用于密度差较大的测定液-液或气-液之间的界面张力,测量范围为10-1~10-2mN/m 。
液体自管口滴落时,当液滴接近最大直径时,用光学设备记录下液滴图像。
测量液滴的相关参数,利用下式计算界面张力:2=e gdHρσ∆ 12=ρρρ∆- S =snn ed d 式中 σ—界面张力,mN/m ;1ρ、2ρ—待测两相流体的密度,g/cm 3;ρ∆—两相待测试样的密度差,g/cm 3;e d —实际液滴的最大水平直径,cm ;sn d —从液滴底部算起,高度为10e nd 高度处液滴的直径,cm ;n S —液滴10e nd 高度处的直径与最大直径的比值;H —液滴形态的修正值,由n S 查表得到。
(a )烧杯中气泡或液滴形状 (b )气泡或液滴放大图图2 悬滴法测界面张力示意图三、实验流程图3 接触角测定仪四、实验操作步骤1.打开接线板的电源开关。
2.顺时针旋转仪器后面的光源旋钮,光源亮度逐渐增强。
3.打开接触角软件图标,开启视频。
4.调整滴液针头:先向下移动滴液针头,停在变倍显微镜水平线以上的位置,然后旋转固定在上下移动器上的水平移动旋钮,左右调整针头,当软件图像显示窗口出现针头虚影时停止。
中国石油大学渗流物理实验报告实验日期: 成绩: 班级: 学号: 姓名: 教师:同组者:岩石碳酸盐含量测定实验(GMY-Ⅱ型碳酸盐含量测定仪)一.实验目的1.加深了解碳酸盐含量的概念和意义。
2.掌握测定碳酸盐含量的原理和方法。
二.实验原理实验原理:岩石中的碳酸岩主要是方解石(CaCO3)和白云岩(CaMg(CO3)2);反应容器体积一定,一定量的岩样与足量的稀盐酸反应,产生CO2气体,容器内压力增加。
岩样中的碳酸盐含量越多,容器中生成的CO2气体的压力就越大。
·CaCO3+2HCl=H2O+CaCl2+CO2CaMg(CO3)2+4HCl=2H2O+CaCl2+MgCO3+2CO2首先用一定质量的纯碳酸钙与足量的稀盐酸反应,记录反应后的压力(或绘制纯碳酸钙的质量与产生气体压力的关系曲线),然后取一定质量的岩样与足量的盐酸反应,记录产生的气体的压力。
由于气体的压力与纯碳酸盐的质量成正比,由此可计算岩样中折算含碳酸钙的量(岩样中的碳酸钙、碳酸镁和白云岩都与盐酸反应):m纯/ m岩样= p1/p2y=p2 m纯/ p1 m岩样m纯——纯碳酸钙的质量,g;m岩样——岩样的质量,g;y——岩样中碳酸盐的质量分数,%;p1,p2——分别为碳酸钙及岩样反应后的气体压力。
三.实验流程(a)流程图(b)控制面板图1 GMY-Ⅱ型碳酸盐含量测定仪四.实验步骤1、称取纯碳酸钙0.2g左右,放入样品伞中,量取20ml5%的稀盐酸,放入反应杯中。
2、打开放空阀,将投样开关旋至“ON”位置(插孔内具有磁性)上,将盛有纯碳酸钙的样品伞插入反应杯盖下方的小孔中,把盛有盐酸的反应杯旋入反应杯盖,使之密封,关闭放空阀,记录初始压力读数P0。
3、将投样控制开关旋至“OFF”位置,插孔失去磁性,样品伞掉入盐酸中,发生酸盐反应,调节磁力搅拌器的调速开关,调至合适的转速。
4、观察压力显示,当压力稳定不变时,记录压力值P1,得到气体压力P1=1'P -P0。
中国石油大学岩石硬度及塑性系数测定实验报告实验日期:成绩:班级:学号:姓名:教师:同组者:实验一岩石硬度及塑性系数的测定一、实验目的(1)通过实验了解岩石的物理机械性质。
(2)通过实验学习掌握岩石硬度、塑性系数的测定方法。
二、实验仪器、设备岩石硬度仪示意图见图1,由函数纪录仪、载荷传感器、位移传感器和其主体组成。
岩石硬度仪主体由手摇泵、液压罐、支柱、上板、下板、压模组成,并可固定载荷传感器、位移传感器及岩样,位移传感器的转换器固定在函数纪录仪的外罩上。
(1)手摇泵:手摇泵容积为100mL,最大压强为20MPa,主要由泵桶、丝杠、丝杠压帽、活塞、堵头、堵头压帽、手轮、手柄组成。
(2)液压罐:液压罐的目的是将手摇泵施加的压力通过液缸内的液体推动活塞,带动岩心托盘上的岩样与压模接触、压裂,进而实现实验目的。
液压罐主要由液缸、压帽、活塞、活塞压盘、垫块、岩心托盘组成。
(3)压模:压模是由高强度钢制成胚体后镶入硬质合金压头,将硬质合金锥磨成柱体,压头直径d=2mm。
(4)支柱与上下板:支柱与上下板都由高强度钢制成,支柱的直径和上下板的厚度具有足够的强度满足实验的需求。
(5)位移传感器、载荷传感器:载荷传感器固定在上板上。
位移传感器固定在左支柱上,可上下移动。
位移传感器用来测定压模压入岩样的深度,载荷传感器用来测定压模压碎岩样所用的力。
(6)函数记录仪:采用多通道液晶数显仪,可实时观看图形显示或数字显示,并具有记忆功能,可将实验的数据记录下来,用U 盘导入计算机进行编辑。
三、实验原理利用手摇泵加压,压力传递给压模(硬质合金压头),岩样与压头和位移传感器接触后,用手摇泵慢速均匀加载,压头吃入岩样直至破碎,函数记录仪记录整个过程的载荷与位移值,通过载荷与位移的关系曲线计算岩石硬度和塑性系数。
四、实验步骤(1)记录压模压头的直径:2mm。
(2)打开记录仪开关,调整零点:按菜单,选择输入,按设置,输入密码,选择零点修正。
2007-2008学年第一学期《油层物理》试卷(闭卷)专业班级 姓 名 学 号 开课系室 石油工程学院油藏工程系 考试日期 2007年12月题 号 一 二三 四 总分 得 分阅卷人一、填空题(每空0.5分,共15分)1.常用的岩石的粒度组成的分析方法有:薄片法、筛析法和沉降法,其中沉降法用来分析粒经小于40μm的颗粒。
2.储层流体包括地层油、天然气、地层水。
3.一般来说,岩石的亲水性越强,束缚水饱和度 越大 (越大、越小、不变);岩石中泥质含量越高,束缚水饱和度 越大 (越大、越小、不变)。
4.低压下天然气的粘度随轻组分含量的增加而 增加 ,随温度的升高而增加 。
5.地层油的粘度随原油中轻组分含量的增加而 减小 ,随地层温度的增加而 减小 ,当地层压力大于地层油饱和压力时随地层压力的减小而减小 ,当地层压力小于地层油饱和压力时随地层压力的减小而 增加 。
6.在储集岩石中,不同类型的胶结物具有不同的特性,泥质胶结物的特性是 遇水膨胀 ;灰质胶结物的特性是 遇酸反应 ;硫酸盐胶结物的特性是 高温脱水 。
7.随着油藏的开发,油藏压力降低,这会导致岩石孔隙度 变小 (变大、变小、不变),岩石渗透率 变小 (变大、变小、不变)。
8.在等径球形颗粒模型中,岩石颗粒越大,岩石孔隙度 不变 ,岩石比面 越小 ,岩石的绝对渗透率 越大 。
9.与多级分离相比,接触脱气的特点是分离出的气量 较多 ,轻质油组分 较多 ,得到的地面油量 较少 。
10.在亲水岩石中, 水驱油 (水驱油、油驱水)过程是吸吮过程, 油驱水(水驱油、油驱水)过程是驱替过程;毛管力是水驱油的 动力 (动力、阻力),润湿角越大,越 不利于 (有利于、不利于)水驱油。
评分标准:每空0.5分,共15分。
二、名词解释(每题2分,共16分)1、天然气的体积系数:在地面标准状态下(20°C,0.101MPa)单位体积天然气在地层条件下的体积。
2、比面: 单位体积岩石的总表面积。
中国石油大学钻井液工艺原理实验报告实验日期:成绩:班级:学号:姓名:教师:同组者:实验四钻井液润滑性的测定一.实验目的1. 掌握钻井液润滑性测定仪器的使用和校正方法;2. 掌握钻井液润滑性的调整方法及常见润滑剂对钻井液润滑性能的影响。
二.实验原理液体类润滑剂通过在金属、岩石和粘土表面形成吸附膜,减少钻具对井壁和套管的摩擦;多数固体润滑剂类似细小滚珠,将滑动摩擦转化为滚动摩擦,因而可大幅度降低扭矩和阻力。
三.仪器、药品仪器:1、润滑仪2、NN-D6型旋转粘度3、高速搅拌器4、ZNS型打气筒失水仪5、秒表一只6、钢板尺一个7、20ml量筒一个8、滤纸9、待测泥浆500ml药品:液体润滑剂、固体润滑剂。
四.实验步骤1、接通粘滞系数测定仪的电源,预热15min,并检查电机、清零显示屏工作是否正常。
2、通过手动调节测试板和仪器箱底的升降螺母使仪器测试板水平泡居中。
3、按清零键将数字显示屏归零4、测定基浆的虑失量后,将泥饼平整的放置在测试版上,将长方体滑块以垂直于测试者身体方向,缓慢的放置在泥饼的中心位置。
5、按动电动机按钮。
测试板开始一定速率缓慢的倾斜,直到滑块开始与泥饼出现相对滑动时,记录下此时显示屏的读数。
此读数的正切值即为泥饼的粘滞系数。
6、在基浆中加入4%的固体润滑剂后,按实验步骤4和5测定虑失后泥饼的粘滞系数。
五.数据处理将所得数据及计算结果整理列表,并计算加入基浆后的润滑系数降低率并简要解释原因。
1、实验原始数据如下表一 表一 钻井液润滑性确定项目滤失量/ml 泥饼/mm 润滑仪读数 润滑系数 基浆15.0 1.0 16.0 0.29 基浆+润滑剂 6 2.0 6.0 0.112、计算润滑系数降低率如下润滑系数降低率=基浆润滑剂基浆基浆润滑系数润滑系数润滑系数+-=%62.0629.011.029.0=- 3、原因解释如下润滑系数降低,体润滑剂能够在两接触面之间产生物理分离,其作用是在摩擦表面上形成一种隔离润滑薄膜,从而达到减小摩擦、防止磨损的目的。
岩石润湿性测定实验一、实验目的1.了解光学投影法测定岩石润湿角的原理及方法; 2.了解界面张力的测定原理及方法; 3.加深对岩石润湿性、界面张力的认识。
二、实验原理1.光学投影法测定岩石润湿角液体对固体表面的润湿情况可以通过直接测定接触角来确定。
将待测矿物磨成光面,浸入油(或水)中,如图1所示,在矿物光面上滴一滴水(或油),直径约1~2mm ,然后通过光学系统将一组光线投射到液滴上,将液滴放大、投影到屏幕上,直接测出润湿角,或测量液滴的高度h 和它与岩石接触处的长度D ,按下式计算接触角θ:22h tgDθ=式中θ—润湿角,︒;h —液滴高度,mm ;D —液滴和固体表面接触的弦长,mm图1 投影法润湿角示意图2.悬滴法测定液滴界面张力悬滴法适用于密度差较大的测定液-液或气-液之间的界面张力,测量范围为10-1~10-2mN/m 。
液体自管口滴落时,当液滴接近最大直径时,用光学设备记录下液滴图像。
测量液滴的相关参数,利用下式计算界面张力:2e gd Hρσ∆=12ρρρ=-Δ snn ed S d =式中,σ—界面张力,mN/m ;21ρρ、—待测两相流体的密度,g/cm 3;ρ∆—两相待测试样的密度差,g/cm 3;e d —实际液滴的最大水平直径,cm ;sn d —从液滴底部算起,高度为e d n 10高度处液滴的直径,cm ;n S —液滴e d n 10高度处的直径与最大直径的比值;H —液滴形态的修正值,由n S 查表得到。
图2 悬滴法测界面张力示意图三、实验流程1-针管左右移动滑轮,2-左右移动锁紧滑轮,3-光源,4-光源亮度调节旋钮,5-工作台前后调节手轮,6-工作台左右调节手轮,7-工作台上下位置锁紧手轮,8-工作台升降手轮,9-工作台伸缩杆,10-测微头,11-测微头锁紧钮,12-进样器,13-进样器锁紧钮,14-进样针头,15-高清连续变倍显微镜,16-数码CMOS摄像头,17-调焦手钮,18-地脚螺栓图3 HARKE-SPCA接触角测试仪流程图四、实验操作步骤1.将直流电源的插头一端插入接线板内另一端插入仪器后面的电源插座内。
中国石油大学油层物理实验报告实验日期: 2013/10/11 成绩:班级: 石工 学号: : 教师: 俨彬同组者:岩石润湿性测定实验一.实验目的1.了解光学投影法测定岩石润湿角的原理及方法; 2.了解界面力的测定原理及方法; 3.加深对岩石润湿性、界面力的认识。
二.实验原理1.光学投影法测定岩石润湿角液体对固体表面的润湿情况可以通过直接测定接触角来确定。
将待测矿物磨成光面,浸入油(或水)中,如图1所示,在矿物光面上滴一滴水(或油),直径约1~2mm ,然后通过光学系统将一组光线投射到液滴上,将液滴放大、投影到屏幕上,直接测出润湿角,或测量液滴的高度h 和它与岩石接触处的长度D ,按下式计算接触角θ:Dhtg22=θ式中, θ—润湿角,°; h —液滴高度,mm ;D —液滴和固体表面接触的弦长,mm 。
图1 投影法润湿角示意图 2.悬滴法测定液滴界面力悬滴法适用于密度差较大的测定液-液或气-液之间的界面力,测量围为10-1~10-2mN/m 。
液体自管口滴落时,当液滴接近最大直径时,用光学设备记录下液滴图像。
测量液滴的相关参数,利用下式计算界面力:, 21ρρρ-=Δ , esn n d d S =式中,σ—界面力,mN/m ;21ρρ、—待测两相流体的密度,g/cm 3;ρ∆—两相待测试样的密度差,g/cm 3; e d —实际液滴的最大水平直径,cm ;sn d —从液滴底部算起,高度为e d n 10高度处液滴的直径,cm ;n S —液滴e d n 10高度处的直径与最大直径的比值;H —液滴形态的修正值,由n S 查表得到。
(a )烧杯中气泡或液滴形状 (b ) 气泡或液滴放大图图2 悬滴法测界面力示意图2e gd Hρσ∆=三.实验仪器图3 HARKE-SPCA接触角测定仪四.实验步骤1.将直流电源的插头一端插入接线板另一端插入仪器后面的电源插座。
2.将通讯线连接主机与计算机COM2通讯口。

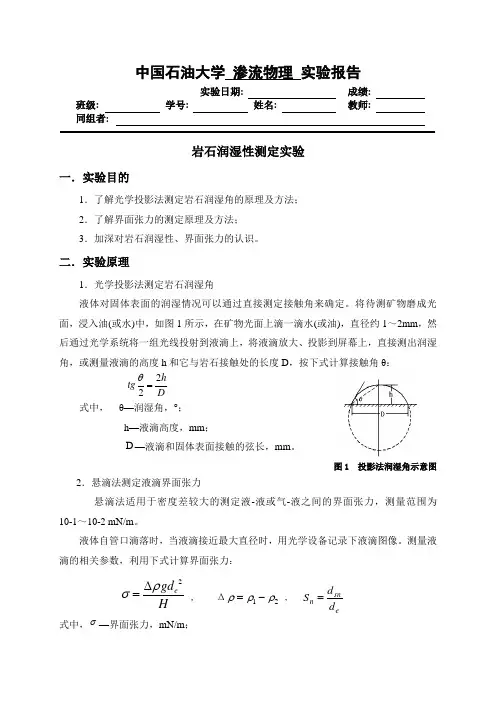

中国石油大学 渗流物理 实验报告实验日期:成绩:班级: 学号: 姓名:教师:同组者:岩石润湿性测定实验一.实验目的1.了解光学投影法测定岩石润湿角的原理及方法; 2.了解界面张力的测定原理及方法; 3.加深对岩石润湿性、界面张力的认识。
二.实验原理1.光学投影法测定岩石润湿角液体对固体表面的润湿情况可以通过直接测定接触角来确定。
将待测矿物磨成光面,浸入油(或水)中,如图1所示,在矿物光面上滴一滴水(或油),直径约1~2mm ,然后通过光学系统将一组光线投射到液滴上,将液滴放大、投影到屏幕上,直接测出润湿角,或测量液滴的高度h 和它与岩石接触处的长度D ,按下式计算接触角θ:D htg22=θ式中, θ—润湿角,°; h —液滴高度,mm ;D —液滴和固体表面接触的弦长,mm 。
图1 投影法润湿角示意图 2.悬滴法测定液滴界面张力悬滴法适用于密度差较大的测定液-液或气-液之间的界面张力,测量范围为10-1~10-2 mN/m 。
液体自管口滴落时,当液滴接近最大直径时,用光学设备记录下液滴图像。
测量液滴的相关参数,利用下式计算界面张力:, 21ρρρ-=Δ, esn n d d S =式中,σ—界面张力,mN/m ;2egd Hρσ∆=21ρρ、—待测两相流体的密度,g/cm3;ρ∆—两相待测试样的密度差,g/cm3; ed —实际液滴的最大水平直径,cm ;sn d —从液滴底部算起,高度为e d n10高度处液滴的直径,cm ;n S —液滴e d n10高度处的直径与最大直径的比值;H —液滴形态的修正值,由n S 查表得到。
a )烧杯中气泡或液滴形状 (b ) 气泡或液滴放大图图2 悬滴法测界面张力示意图三.实验仪器图3 HARKE-SPCA 接触角测定仪器四.实验步骤1.将直流电源的插头一端插入接线板内另一端插入仪器后面的电源插座内。
2.将通讯线连接主机与计算机COM2通讯口。
岩石润湿性测定实验
一、实验目的
1、了解光学投影法测定岩石润湿角的原理和方法;
2、了解界面张力的测定原理和方法;
3、加深对岩石润湿性、界面张力的认识。
二.实验原理
1.光学投影法测定岩石润湿角
液体对固体表面的润湿情况可以通过直接测定接触角来确定。
将待测矿物磨成光面,浸入油(或水)中,如图1所示,在矿物光面上滴一滴水(或油),直径约1~2mm,然后通过光学系统将一组光线投射到液滴上,将液滴放大、投影到屏幕上,直接测出润湿角,或测量液滴的高度h和它与岩石接触处的长度D,按下式计算接触角θ:
2h tg=
2D
式中,θ—润湿角,°;
h—液滴高度,mm;
D—液滴和固体表面接触的弦长,mm。
图1 投影法润湿角示意图
2.悬滴法测定液滴界面张力
悬滴法适用于密度差较大的测定液-液或气-液之间的界面张力,测量范围为10-1~10-2mN m。
液体自管口滴落时,当液滴接近最大直径时,用光学设备记录下液滴图像。
测量液滴的相关参数,利用下式计算界面张力:
2
gd =H ερσ∆ ,12=ρρρ∆- ,sn n d =d S ε
式中,σ—界面张力,mN m ;
12ρρ、 —待测两相流体的密度,3
g cm ;
ρ∆—两相待测试样的密度差,3g cm ;
d ε—实际液滴的最大水平直径,cm ; sn d —从液滴底部算起,高度为n
d 10
ε高度处液滴的直径,cm ; n S —液滴
n
d 10
ε高度处的直径与最大直径的比值; H —液滴形态的修正值,由n S 查表得到。
(a )烧杯中气泡或液滴形状 (b )气泡或液滴放大图
图2 悬滴法测界面张力示意图
三、实验仪器
图3 HARKE-SPCA接触角测定仪
四、实验步骤
1、将直流电源的插头一端插入接线板内另一端插入仪器后面的电源插座内;
2、将通讯线连接主机与计算机COM2通讯口;
3、打开接线板的电源开关;
4、旋转仪器后面的光源旋钮,顺时针旋转,看到光源亮度逐渐增强;
5、打开接触角软件图标;
6、开启视频;
7、调整滴液针头。
初次使用接触角测定仪对焦比较繁琐,首先向下移动滴液针头,停在变倍显微镜水平线以上的位置,然后旋转固定在上下移动器上的水平移动旋钮,左右调整针头,当软件图像显示窗口出现针头虚影时停止;
8、调整调焦手轮,直到图像清晰;
9、将显微镜放大倍数调整到1.5倍;
10、将吸液管吸满液体安装在固定夹上。
旋转测微头,液体将缓缓流出,形
成液滴;
11、用脱脂巾擦干针头上的液体,再在工作台上放置被测的固体试样。
最好
是长条的20×60mm左右;
12、点击配置栏,在试验设置对话框,在相关栏添入相关数值;
13、上升移动工作台至界面上红色水平线的下方(1mm左右),见图4;
14、旋转测微头,当针头流出大约3-5ul左右的液体时停止;
15、旋转工作台升降手轮,使试样表面接触液滴,然后下降一点。
液滴显示
在视窗内,见图5;
16、点击开始试验绿色三角形图标,试验将按照设置的时间间隔自动拍摄图
像,直至完毕;
17、关闭视频,点击软件界面下面的电影图片任意一张,图片将显示在大窗
口中,见图6。
图4 图5 图6
五、结果分析方法
1、切线法
将抓拍的图像在测量屏内进行测量。
选择切线法,在液滴的一端左键点击一下松开,拉向另一端点点击一下,沿液体外轮廓做液体的切线,数值自动显示在图像的左上角上。
点击右键将结果可以保存在图片上。
见图7。
图7
2、高宽法
该法适应于小液滴,忽略重力影响,也叫小液滴法。
点击图标,在液体一端点击一下,然后拉向另一端点击,液滴地平线中点有一个小竖线,鼠标移动到地平线中点点击一下,竖向拉向液体的最高点,接触角值自动显示出来。
点击右键将结果保存在图片上。
见图8。
图8
3、圆环法
圆环法,该方法较上述方法精度准确。
选取此方法图标,按提示在液滴
一端点击一下,再在圆环上选择第二点,最后在液滴的另一端点点击一
下。
拖动鼠标返回到第一端点点击鼠标,松开后拉向另一端点,接触角
自动显示。
点击右键将结果保存在图片上。
见图9。
图9
4、基线圆环法
打开保存的接触角图像照片,点击方法图标,显示一条水平线,将其移动到液体的底面。
在液体轮廓上点击两点,包括液体外线,点击一下。
接触角值自动显示。
点击右键保存测量值即可。
见图10。
图10
六、数据处理与计算
表1 润湿角数据记录
图片处理方法 润湿角/(º) 切线法 61.043 高宽法 63.988 圆环法 62.245 基线圆环法
64.304
表2 高宽法测量润湿角数据记录表
测试 方法 固体 性质 液滴与固体 接触时间/s
液滴高度 h/mm 弦长D/mm 润湿角/(°) 计算值 切线法值 座滴法
亲水性
13.9
44.5
63.988
61.043
图11 切线法投影结果 图12 高宽法投影结果
图13 圆环法投影结果 图14 基线圆环法投影结果
七、小结
这次实验用了4种方法来对来测量,这样可以比较不同方法的优劣,同时增加了实验的准确性,这对以后的实验有指导意义。
此外借助计算机软件可以大大的简化实验的步骤同时提高准确度,在以后的学习中要多加运用软件来解决问题。
实验中制造的水滴应该不太不小,从而可以忽略重力对于实验的影响,并且在此实验的基础上,可以考虑重力的影响并且对结果进行修正,得到更精确的润湿角。
