锯齿波同步移相触发电路实验
锯齿波同步移相触发电路实验
一、实验目的
(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
(2)掌握锯齿波同步移相触发电路的调试方法。
二、实验所需挂件及附件
序号 型 号 备 注
1 DJK01 电源控制屏 该控制屏包含“三相电源输出”等几个模块。
2 DJK03-1 晶闸管触发电路 该挂件包含“锯齿波同步移相触发电路”等模块。
3 双踪示波器 自备
三、实验线路及原理

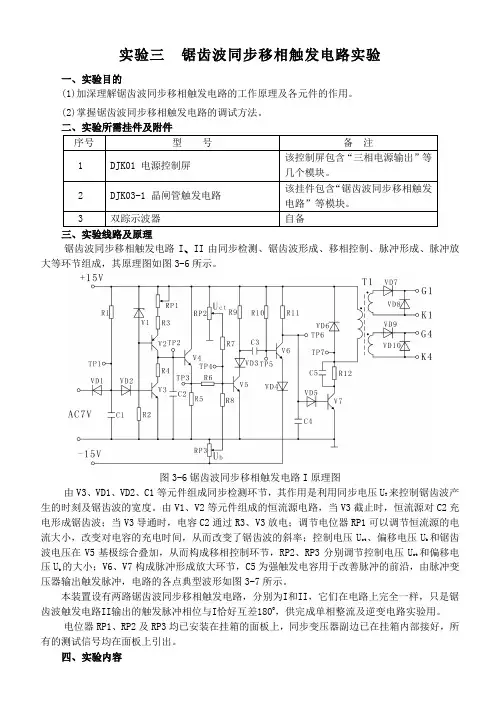

锯齿波同步移相触发电路的原理图如图2-11所示。锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。
四、实验内容
(1)锯齿波同步移相触发电路的调试。
(2)锯齿波同步移相触发电路各点波形的观察和分析。
五、预习要求 (1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相
触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。
(2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。
六、思考题
(1)锯齿波同步移相触发电路有哪些特点?
(2)锯齿波同步移相触发电路的移相范围与哪些参数有关?
(3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大?
七、实验方法
(1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V(不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V,10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。
”点波形形成的原因。 ?同时观察同步电压和“1”点的电压波形，了解“1
观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。
调节电位器RP1，观测“2”点锯齿波斜率的变化。
观察“3”,“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U和“6”点电压U的对应关系。 36
(2)调节触发脉冲的移相范围 将控制电压U调至零(将电位器RP2顺时针旋到底)，用示波器观察同步电压信号和“6”ct
点U的波形，调节偏移电压U(即调RP3电位器)，使α=170?，其波形如图3-2所示。 6b
图3-2锯齿波同步移相触发电路
(3)调节U(即电位器RP2)使α=60?，观察并记录U,U及输出 “G、K”脉冲电压的ct16
波形，标出其幅值与宽度，并记录在下表中(可在示波器上直接读出，读数时应将示波器的“V/DIV”和“t/DIV”微调旋钮旋到校准位置)。
U U U U U U 123456
幅值(V)
宽度(ms)
八、实验报告
(1)整理、描绘实验中记录的各点波形，并标出其幅值和宽度。 (2)总结锯齿波同步移相触发电路移相范围的调试方法，如果要求在U=0的条件下，使ct
，如何调整? α=90?
(3)讨论、分析实验中出现的各种现象。
九、注意事项
双踪示波器有两个探头，可同时观测两路信号，但这两探头的地线都与示波器的外壳相连，所以两个探头的地线不能同时接在同一电路的不同电位的两个点上，否则这两点会通过示波器外壳发生电气短路。为此，为了保证测量的顺利进行，可将其中一根探头的地线取下或外包绝缘，只使用其中一路的地线，这样从根本上解决了这个问题。当需要同时观察两个信号时，必须在被测电路上找到这两个信号的公共点，将探头的地线接于此处，探头各接至被测信号，只有这样才能在示波器上同时观察到两个信号，而不发生意外。
