曳引驱动乘客电梯安装与验收方案

曳引式乘客电梯安装施工方案一、前言曳引式乘客电梯是一种常见的电梯类型之一，在建筑物中广泛使用。

在电梯安装过程中，必须严格按照相关标准和规定进行设计、制造和安装，以确保安全和可靠性。

本文将介绍曳引式乘客电梯的安装施工方案，包括设计、制造、安装、调试和验收等方面的内容。

二、设计与制造在进行曳引式乘客电梯的安装前，必须进行设计和制造。

这两个环节是电梯安装的前置工作，必须严格按照相关标准和规定进行。

在进行电梯设计时，需要考虑安装场所、电梯尺寸、载重、速度、安全等多个因素，以确保电梯能够在安全和可靠的状态下运行。

同时，电梯的制造必须符合相关标准和规定，包括电梯外观、结构、材料、设备等多个方面。

三、安装在进行电梯安装时，必须注意以下几个方面：1. 施工单位的资质施工单位必须具备相关的资质和技术人员，以确保施工过程安全可靠并符合相关标准和规定。

2. 安装工时的安排在安装工程过程中，必须严格控制施工工期，以确保安装工程的质量和进度。

同时，施工过程中必须注意细节，如工具与设备的选用、流程与细节的掌握等。

3. 电梯的安装位置电梯的安装位置必须符合相关标准和规定，如安装位置的高度、面积等。

4. 接触连结电梯的接触连结必须符合相关标准和规定，以确保电梯的安全运行。

5. 控制和电力保护电梯的控制电器必须符合相关标准和规定，以确保电梯的电力保护和安全运行。

6. 环境要求电梯安装的现场环境必须符合相关标准和规定，以确保电梯的安全运行。

例如，电梯安装的现场不能有火源等危险因素。

四、调试与验收在完成电梯安装后，必须进行调试和验收，以确保电梯的安全性和功能正常。

在调试和验收过程中，需要考虑以下几个方面：1. 调试对电梯进行全面的调试，包括安全装置、限速器等多个方面，以确保电梯能够安全可靠地运行。

2. 验收对电梯进行全面的验收，包括安全性、运行状况等多个方面，以确保电梯符合相关标准和规定。

五、曳引式乘客电梯的安装施工方案能够保证电梯的安全性和可靠性，对于建筑物的使用和安全有着重要的作用。

电梯安装施工方案——有机房曳引式电梯工程编号：JTHA（工）20160630工程名称：中华女子学院电梯更新工程建设单位：中华女子学院编辑 :审核 :批准 :北京巨通恒安电梯工程有限公司目录一、有机房曳引式电梯安装施工方案1、工程概况2、编制标准3、施工部署4、资源配置5、管理措施6、主要施工工具使用方法和注意事项7、施工总计划8、主要施工过程描述及技术要求9、调整、试验、试运行10、部分土建工程11、最终检验12、交付过程13、电梯安装施工方案评审记录二、技术、安全交底附表1 电梯安装工程施工进度表一、有机房曳引式电梯安装施工方案1. 工程概况工程量：8部使用编号：L1~L8，L1和L2；L3和L4；L6和L7为并联电梯，L5、L8为单台运行电梯。

规格型号：通力乘客电梯施工日期：2016.07.25——2016.08.312. 编制依据根据国家标准、北京市地方标准及本公司技术规范：1)GB7588-2003 电梯制造及安装安全规范（现行新执行标准）2)GB/T10058-2009 电梯技术条件3)GB/T10059-2009 电梯试验方法4)GB/T10060-2011 电梯安装验收规范5)GB50310-2002 电梯工程施工质量验收规范6)BJ01-26-96 建筑安装分项工程施工工艺规程（第八分册）电梯安装工程7)DB11/419-2007 电梯安装、维修作业安全规范8)DB11/420-2007 电梯安装、改造、重大维修和维护保养自检规则9)TSG T7001-2009 电梯监督检验和定期检验规则——曳引及强制驱动电梯及#修改单3. 施工部署3.1工程管理目标3.1.1质量控制：符合上述国家标准和北京市地方标准及公司级技术要求。

3.1.2工期：42天。

3.1.3安全保证：不出重大伤亡事故。

3.2工程管理：3.2.1配合：土建工程（或钢架结构）达到电梯安装必备条件时及土建施工单位互相配合，施工进度、现场安全、交叉作业积极进行协调。

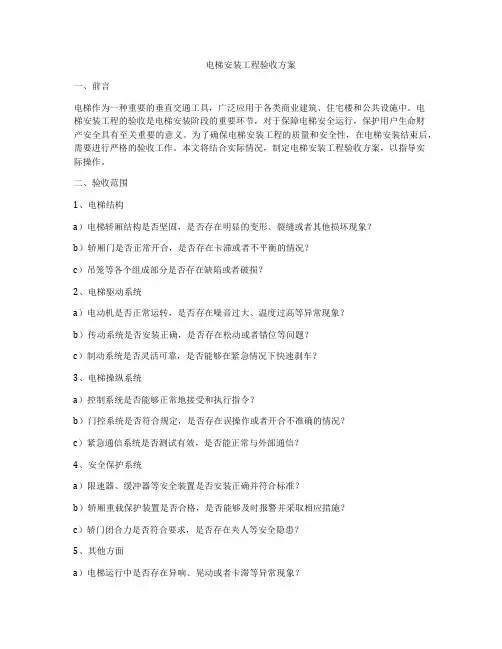

电梯安装工程验收方案一、前言电梯作为一种重要的垂直交通工具，广泛应用于各类商业建筑、住宅楼和公共设施中。

电梯安装工程的验收是电梯安装阶段的重要环节，对于保障电梯安全运行，保护用户生命财产安全具有至关重要的意义。

为了确保电梯安装工程的质量和安全性，在电梯安装结束后，需要进行严格的验收工作。

本文将结合实际情况，制定电梯安装工程验收方案，以指导实际操作。

二、验收范围1、电梯结构a）电梯轿厢结构是否坚固，是否存在明显的变形、裂缝或者其他损坏现象？b）轿厢门是否正常开合，是否存在卡滞或者不平衡的情况？c）吊笼等各个组成部分是否存在缺陷或者破损？2、电梯驱动系统a）电动机是否正常运转，是否存在噪音过大、温度过高等异常现象？b）传动系统是否安装正确，是否存在松动或者错位等问题？c）制动系统是否灵活可靠，是否能够在紧急情况下快速刹车？3、电梯操纵系统a）控制系统是否能够正常地接受和执行指令？b）门控系统是否符合规定，是否存在误操作或者开合不准确的情况？c）紧急通信系统是否测试有效，是否能正常与外部通信？4、安全保护系统a）限速器、缓冲器等安全装置是否安装正确并符合标准？b）轿厢重载保护装置是否合格，是否能够及时报警并采取相应措施？c）轿门闭合力是否符合要求，是否存在夹人等安全隐患？5、其他方面a）电梯运行中是否存在异响、晃动或者卡滞等异常现象？b）电梯轿厢内、外的标识和警示是否清晰可见？三、验收程序1、获得验收资格业主或者施工单位代表提出电梯安装工程完成验收申请，提交相关资料和证明。

2、准备验收工作验收单位组织人员，准备验收所需的检测工具、设备和资料。

3、现场检查验收人员前往现场，进行全面的检查和观察，记录发现的问题和不合格项。

4、功能测试针对电梯的结构、驱动、操纵、安全保护等方面，进行相应的功能测试，验证其性能和可靠性。

5、检测数据采集对电梯的运行数据、声音、振动等情况进行检测和数据采集，分析其是否符合要求。

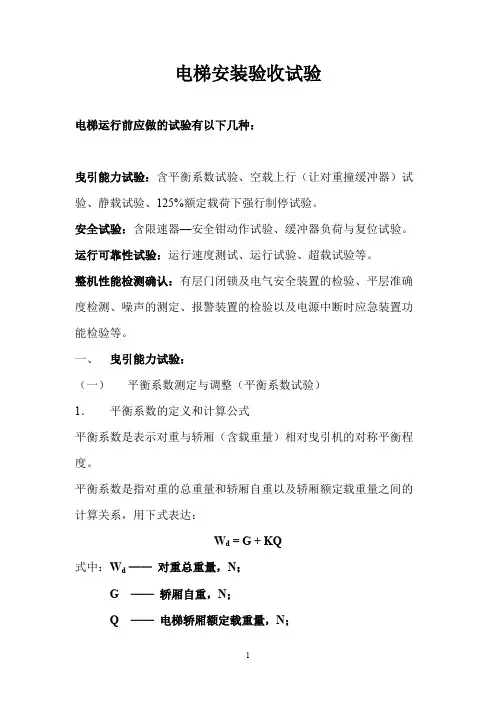

电梯安装验收试验电梯运行前应做的试验有以下几种：曳引能力试验：含平衡系数试验、空载上行（让对重撞缓冲器）试验、静载试验、125%额定载荷下强行制停试验。

安全试验：含限速器—安全钳动作试验、缓冲器负荷与复位试验。

运行可靠性试验：运行速度测试、运行试验、超载试验等。

整机性能检测确认：有层门闭锁及电气安全装置的检验、平层准确度检测、噪声的测定、报警装置的检验以及电源中断时应急装置功能检验等。

一、曳引能力试验：（一）平衡系数测定与调整（平衡系数试验）1．平衡系数的定义和计算公式平衡系数是表示对重与轿厢（含载重量）相对曳引机的对称平衡程度。

平衡系数是指对重的总重量和轿厢自重以及轿厢额定载重量之间的计算关系，用下式表达：W d = G + KQ式中：W d——对重总重量，N；G ——轿厢自重，N；Q ——电梯轿厢额定载重量，N；K ——平衡系数（40%~50%）2．平衡系数的测定依据：交流电梯的曳引力矩主要由曳引电动机的驱动电流值来反映（或电压值——对直流电梯而言），同时与曳引电动机的转速有关。

当电梯在一定的荷载下运行，并且对重和轿厢处于同等高度时，假如此时的电梯上行曳引力矩等于下行曳引力矩，说明电梯轿厢与对重是平衡的。

则认定该载荷率（处于40%~50%）即为该电梯的平衡系数。

为了能正确地反映曳引力矩与载荷率的变化规律，在国标《电梯试验方法》中规定，电梯应分别在空载，25%，50%，75%，100%，125%的额定载荷下，测量其上行和下行时对重和轿厢在同一水平位置时的电流值或电压值。

通过录制上行时电流（电压）--负荷曲线，找出这两条曲线的相交点，该相交点所对应的载荷率即为该电梯平衡系数。

3．平衡系数粗略测试法：给轿厢加入额定载重量的50%，将电梯运行到提升高度的一半处，在机房关掉电梯总电源，盘车设法使轿厢与对重在同一水平面上：由二人配合，一人松闸，一人用手紧握盘车手轮并转动，如果左右转动感觉用力相当，并且轻松、自如，在手松开时电梯不向任何方向溜车，说明平衡系数差不多；否则，应该调整对重块数量使之达到平衡。

电力驱动的曳引式或强制式电梯及液压电梯轿厢及对重安装工程质量验收记录一、项目概况项目名称：电力驱动的曳引式或强制式电梯及液压电梯轿厢及对重安装工程建设单位：XXX公司承包单位：XXX公司验收单位：XXX公司验收日期：XXXX年XX月XX日二、验收依据3.《电梯轿厢及对重安装工程质量验收规范》JGJ/T249-2024三、验收内容1.电力驱动的曳引式或强制式电梯轿厢及对重安装工程验收2.液压电梯轿厢及对重安装工程验收四、验收记录1.电力驱动的曳引式或强制式电梯轿厢及对重安装工程验收(1)电梯轿厢与对重的安装位置、强度、固定方式等符合设计图纸要求；(2)电梯轿厢与对重内部装修、隔音性能、灯光等符合相关标准；(3)电梯轿厢门及门套装置完好，开合自如，无啮合、卡阻等现象；(4)电梯轿厢及对重运行平稳，无异常噪音，轿底与导轨间隙符合要求；(5)电梯轿厢与对重的安全保护装置功能完好，安全触板、安全锁、限速器等都能正常工作；(6)电梯轿厢内按钮、显示屏、报警设备等电气装置操作正常，无漏电；2.液压电梯轿厢及对重安装工程验收(1)液压电梯轿厢与对重的安装位置、强度、固定方式等符合设计图纸要求；(2)液压电梯轿厢与对重内部装修、隔音性能、灯光等符合相关标准；(3)液压电梯轿厢门及门套装置完好，开合自如，无啮合、卡阻等现象；(4)液压电梯轿厢及对重运行平稳，无异常噪音，轿底与导轨间隙符合要求；(5)液压电梯轿厢内按钮、显示屏、报警设备等电气装置操作正常，无漏电；(6)液压电梯液压系统性能稳定，无渗漏，油品符合要求；五、结论根据以上验收内容和依据，本次电力驱动的曳引式或强制式电梯及液压电梯轿厢及对重安装工程经检查合格，符合相关标准要求。

六、存在问题（根据实际情况填写存在的问题）七、整改措施（根据存在问题填写整改措施）八、验收意见（验收单位填写验收意见）九、备注（填写其他需要备注的内容）十、附件清单（列出所有相关附件的清单）十一、参与单位及人员建设单位：XXX公司验收单位：XXX公司承包单位：XXX公司以上是对电力驱动的曳引式或强制式电梯及液压电梯轿厢及对重安装工程质量验收记录的详细描述，共计1200字。

一、编制依据1. 《电梯工程施工及验收规范》（GB 50310-2002）2. 《电梯安装质量验收规范》（GB 50311-2002）3. 《建筑工程施工安全规范》（GB 50345-2010）4. 电梯产品技术文件及安装使用说明书5. 设计图纸及相关资料二、工程概况1. 电梯类型：曳引电梯2. 电梯型号：XXX型号3. 电梯载重量：XXXkg4. 电梯速度：XXXm/s5. 电梯数量：XXX台6. 施工地点：XXX三、工程组织结构1. 项目管理：项目经理负责全面协调、监督施工进度，确保工程质量。

2. 安全管理：安全员负责现场安全监督，确保施工人员安全。

3. 质量管理：质量员负责质量检查、验收，确保工程质量符合规范要求。

4. 技术管理：技术负责人负责技术指导、协调，确保施工工艺符合规范要求。

5. 环保管理：环保员负责现场环保工作，确保施工过程中不造成环境污染。

四、施工准备1. 材料准备：根据施工图纸和电梯产品技术文件，准备所需的各种材料和设备。

2. 人员准备：组织施工队伍，包括施工人员、技术人员、安全员、质量员等。

3. 施工设备准备：准备施工所需的吊装设备、电动工具、测量工具等。

4. 施工场地准备：清理施工现场，确保施工环境符合要求。

五、施工工艺1. 井道施工：（1）测量井道尺寸，确保井道尺寸符合设计要求。

（2）安装导轨，调整导轨水平度和垂直度。

（3）安装井道门，确保门关闭严密，安全可靠。

（4）安装井道照明、通风等设施。

2. 轿厢安装：（1）吊装轿厢，确保轿厢位置正确。

（2）安装轿厢导靴，调整导靴与导轨间隙。

（3）安装轿厢门，确保门关闭严密，安全可靠。

（4）安装轿厢照明、通风等设施。

3. 井道机械设备安装：（1）安装对重，调整对重与轿厢平衡。

（2）安装导轨支架，确保导轨支架固定牢固。

（3）安装平衡电缆、补偿绳等。

（4）安装安全钳、限速器等安全装置。

4. 机房机械设备安装：（1）安装曳引机、电机、控制器等设备。

广州亨通技术服务有限公司邓小姐曳引驱动电梯检验规程及验收规范本规范适用于我司许可范围内的曳引驱动乘客电梯、曳引驱动载货电梯。

1. 为了加强对曳引与强制驱动电梯安装、维修、日常维护保养、使用和检验工作的监督管理，规范曳引与强制驱动电梯安装、重大维修监督检验和定期检验行为，提高检验工作质量，促进曳引与强制驱动电梯运行安全保障工作的有效落实，根据《中华人民共和国特种设备安全法》、《特种设备安全监察条例》、《电梯监督检验和定期检验规则--曳引与强制驱动电梯》(TSGT7001-2009,含第1号和第2修改单》制定本规范。

2. 本规则适用于电力驱动的曳引式与强制式电梯（防爆电梯、消防员电梯、杂物电梯除外）的安装、重大维修施工检验自检和定期检验自检。

3.本规范的技术指标和要求主要引用了《电梯制造与安装安全规范》（GB 7588—2003,含第1号修改单）等有关标准的规定。

如这些标准被修订且本规范未能及时修订，可以参照最新标准。

4.应当按照设计文件和标准的要求，对电梯机房（或者机器设备间）、井道、底坑等涉及电梯施工的土建工程进行检查，对电梯制造质量（包括零部件和安全保护装置等）进行确认，并且做好记录，符合要求后方可进行电梯施工。

5.对电梯整机进行检验时，检验现场应当具备以下检验条件：(一)机房或者机器设备间的空气温度保持在5～40℃之间；(二)电网输入正常，电压波动在额定电压值±7％的范围内；(三)环境空气中没有腐蚀性和易燃性气体及导电尘埃；(四)检验现场（主要指机房或者机器设备间、井道、轿顶、底坑）清洁，没有与电梯工作无关的物品和设备，相关现场（例如基站、轿厢门口）放置表明正在进行检验的警示牌；(五)对井道进行了必要的封闭。

特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等进行了专门规定的，检验现场的温度、湿度、电压、环境空气条件等应当符合电梯设计文件的规定。

对于不具备现场检验条件的电梯，或者继续检验可能造成危险，检验人员可以中止检验6.检验检测仪器设备、计量器具和工具，属于法定计量检定范畴的，必须经过计量检定合格，并且在有效期内方可以用于电梯检验。

单台曳引式电梯安装质量验收记录曳引式电梯是一种常见的电梯类型，广泛应用于商业、住宅和公共场所。

为了确保曳引式电梯的正常运行和安全性，安装质量验收是至关重要的环节。

本文将对单台曳引式电梯安装质量验收记录进行详细介绍。

1.项目概况项目名称：单台曳引式电梯安装项目位置：（填入具体地址）项目编号：（填入编号）安装单位：（填入单位名称）特殊要求：（如有）2.安装过程记录2.1施工准备（填入施工准备工作的具体内容，如设备运输、设备卸货、准备工具等）2.2安装基坑（记录基坑施工情况，包括土方开挖、基坑深度、基础打底、墙体施工等）2.3机房及井道（记录机房和井道的施工情况，包括结构、材料、防水隔热处理等）2.4钢结构安装（记录钢结构的安装情况，包括梁、柱、楼梯等）2.5导轨安装（记录导轨的安装情况，包括导轨的定位、固定等）2.6电梯机组安装（记录电梯机组的安装情况，包括主机、驱动装置、电气设备等）2.7轿厢安装（记录轿厢的安装情况，包括轿厢内部、轿厢门、门井及门导轨等）2.8电气及控制系统（记录电气及控制系统的安装情况，包括线缆铺设、接线端子、调试等）2.9竣工验收（记录竣工验收的整体情况，包括验收结果、文件归档等）3.安装质量验收3.1设备安全性能检测（记录设备的安全性能检测情况，包括运行测试、载重测试、速度测试等）3.2电气及控制系统检测（记录电气及控制系统的检测情况，包括电气设备性能、控制系统可靠性等）3.3操作界面检测（记录操作界面的检测情况，包括按键功能、显示屏显示等）3.4安全装置检测（记录安全装置的检测情况，包括门锁、轿厢速度保护装置、停机坚定装置等）3.5火灾报警及救援系统检测（记录火灾报警及救援系统的检测情况，包括烟感报警器、消防设施等）3.6环境适应性检测（记录电梯在不同温度、湿度等环境下的适应性测试情况）4.结论与建议（对整个安装质量进行评估，列出存在的问题和不足，并提出相应的改进建议）5.相关资料-安装合同-施工图纸-安装计划-测试报告-相关证书和许可证以上是单台曳引式电梯安装质量验收记录的内容，通过对整个安装过程的详细记录和检测，可以确保曳引式电梯的安全性能和可靠性符合相关要求。

电梯安装过程检验规程一、目的安装过程检验合格的电梯、自动扶梯必须达到技术标准、图样及技术文件的允许范围和产品买卖合同中的要求，保证产品应有的性能，满足用户需求。

检验中的让步、返工必须符合产品适用性要求，遵守一切为用户着想的原则，维护公司产品质量信誉。

二、适用范围本规程适用于本公司电梯安装过程检验、修理完工检验和其它情形的检验。

三、编制依据GB7588-2003/XG1-2015《电梯制造与安装安全规范》GB/T-2009《电梯技术条件》GB/T-2009《电梯试验方法》GB -2002《电梯工程施工质量验收规范》四、检验规程（一）电力驱动的曳引式或强制式电梯安装1.设备进场检验1.1.主控项目1.1.1.随机文件必须包括下列资料：（1）土建布置图；（2）产品出厂合格证；（3）门锁装置、限速器、安全钳及缓冲器的型式试验证书复印件。

11.2.一般项目1.2.1.随机文件还应包括下列资料：（1）装箱单；（2）安装、使用维护说明书；（3）动力电路和安全电路的电气原理图。

（4）装备零部件应与装箱单内容相符。

（5）装备外观不应存在明显的损坏。

2.土建交接检验2.1.主控项目2.1.1.机房（如果有）内部、井道土建（钢架）结构及布置必须符合电梯土建布置图的要求。

2.1.2．主电源开关必须符合以下划定：（1）主电源开关应能够切断电梯正常使用情况下最大电流；（2）对有机房电梯该开关应能从机房入口处方便地接近；（3）对无机房电梯该开关应设置在井道外工作人员方便接近的地方，且应具有必要的安全防护。

2.1.3.井道必须符合下列规定：（1）当底坑底面下有人员能到达的空间存在，且对重（或平衡重）上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重运行区域的下边必须）一直延伸到坚固地面上的实心桩墩上；（2）电梯安装之前，所有层门预留孔必须设有高度不小于1.2m的安全保护围封，并应保证有足够的强度；（3）当相邻两层门地坎间的间隔大于11m时，其间必须设置井道安全门，2井道安全门严禁向井道内开启，且必须装有安全门处于关闭时电梯才干运行的电气安全装置。

电梯的安装、系统调试和验收实施方案1. 引言本文档旨在提供电梯的安装、系统调试和验收实施方案，以确保电梯的安全运行和合规性。

以下是详细的实施步骤和要求。

2. 安装方案2.1 安装前准备- 确定电梯的安装位置和布局。

- 确保电梯井道和机房的结构符合相关标准和规定。

- 提供必要的电力和机电设备支持。

2.2 安装过程- 按照电梯制造商的指示进行组装和安装。

- 确保电梯的各个部件和系统正确安装并牢固固定。

- 进行必要的调整和校准。

2.3 安装后测试- 进行电梯的静态和动态测试，确保其各项功能正常。

- 检查电梯的安全装置和紧急救援系统的可靠性。

- 确保电梯在各种负载条件下运行正常。

3. 系统调试方案3.1 系统调试前准备- 检查电梯的安装是否符合相关标准和规定。

- 确保电梯所需的电力和机电设备已经连接并正常运行。

- 准备必要的调试工具和设备。

3.2 系统调试过程- 检查电梯的控制系统和安全装置的连接和通信是否正常。

- 调试电梯的各项功能，包括运行、停止、门控等。

- 检查和调整电梯的运行速度和加速度。

- 进行安全系统的测试，包括紧急停止、故障保护等。

3.3 系统调试后测试- 进行电梯的全面测试，确保系统的稳定性和可靠性。

- 检查电梯在各种负载条件下的运行情况。

- 确认电梯的各项功能和安全装置都符合相关标准和规定。

4. 验收实施方案4.1 验收前准备- 确保电梯的安装和系统调试已经完成并符合相关要求。

- 准备验收所需的文件和记录。

4.2 验收过程- 邀请相关的监管部门和专业人员进行验收。

- 提供必要的技术资料和测试结果。

- 按照相关标准和规定进行验收测试和检查。

4.3 验收后处理- 根据验收结果，及时修复和改进电梯的不足之处。

- 准备验收报告和相关文件。

- 完成所有验收程序并取得相应的合格证明。

5. 总结本文档提供了电梯的安装、系统调试和验收实施方案，包括安装过程、系统调试过程和验收过程的详细步骤和要求。

通过按照这些方案进行实施，可以确保电梯的安全运行和合规性。

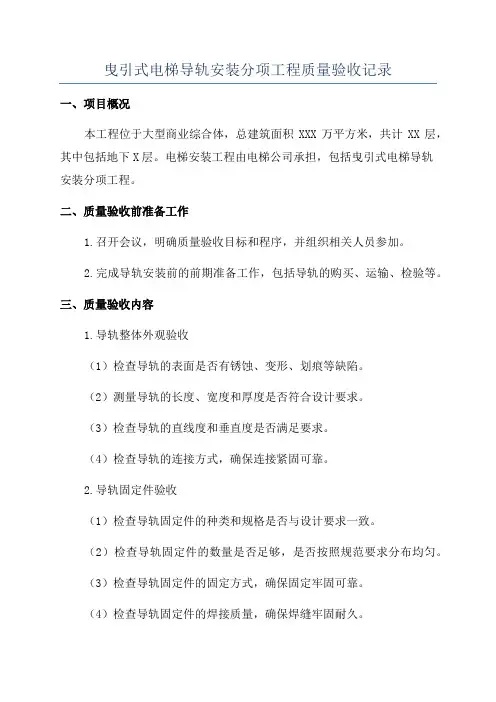

曳引式电梯导轨安装分项工程质量验收记录一、项目概况本工程位于大型商业综合体，总建筑面积XXX万平方米，共计XX层，其中包括地下X层。

电梯安装工程由电梯公司承担，包括曳引式电梯导轨安装分项工程。

二、质量验收前准备工作1.召开会议，明确质量验收目标和程序，并组织相关人员参加。

2.完成导轨安装前的前期准备工作，包括导轨的购买、运输、检验等。

三、质量验收内容1.导轨整体外观验收（1）检查导轨的表面是否有锈蚀、变形、划痕等缺陷。

（2）测量导轨的长度、宽度和厚度是否符合设计要求。

（3）检查导轨的直线度和垂直度是否满足要求。

（4）检查导轨的连接方式，确保连接紧固可靠。

2.导轨固定件验收（1）检查导轨固定件的种类和规格是否与设计要求一致。

（2）检查导轨固定件的数量是否足够，是否按照规范要求分布均匀。

（3）检查导轨固定件的固定方式，确保固定牢固可靠。

（4）检查导轨固定件的焊接质量，确保焊缝牢固耐久。

3.导轨安装位置验收（1）检查导轨安装位置是否与设计图纸相符。

（2）测量导轨安装位置的高度是否符合要求。

（3）检查导轨与建筑物或电梯井壁的间隙是否符合要求。

（4）检查导轨是否与其他建筑结构存在碰撞隐患。

4.导轨与导向装置的配合验收（1）检查导轨与导向装置的配合间隙是否符合要求。

（2）检查导轨与导向装置的摩擦力是否在允许范围内。

（3）检查导轨与导向装置的接触面是否存在损伤现象。

（4）测试导轨与导向装置的配合情况，确保没有卡滞和松动现象。

四、质量验收结果经过以上质量验收，导轨安装分项工程具备以下特点：1.导轨整体外观完好无损，表面光洁平整。

2.导轨的尺寸精确，各项几何参数符合设计要求。

3.导轨固定件选择合理，固定方式可靠，焊接质量良好。

4.导轨安装位置准确无误，与建筑物和电梯井壁配合良好。

5.导轨与导向装置的配合间隙和摩擦力等参数满足要求，且无卡滞松动现象。

五、质量验收结论根据以上质量验收结果，经与设计要求进行对比，我认为曳引式电梯导轨安装分项工程的质量达到了验收要求，可交付使用。

《曳引电梯安装过程检验记录》
曳引电梯安装过程检验记录
一、前期准备
1、确认安装前的现场状况，根据设计图纸完成现场准备，进行有关
支撑架、穿墙板安装、设备预安装等准备工作；
2、确认曳引电梯的球墙体、悬挂链条、悬挂绳等部件，确保曳引电
梯系统的结构安全可行；
3、确认安装穿墙板，确保穿墙板的正确安装，保证底板的紧凑；
4、确认悬挂支撑架的安装，确保支撑架的合理安装及固定压力，保
证曳引电梯的安装及运行；
5、确认曳引系统的各组件，如球墙体、悬挂链条、悬挂绳等，确保
各部件连接处的有效密封；
6、确认电梯机房的安全条件，严格按照设计图纸进行施工，确保环
境卫生、电气安全等设施；
二、安装检查
1、检查曳引电梯的构建，检查电梯的负荷、安全限位及悬挂系统等，确保电梯的安全运行；
2、检查曳引系统的安装，检查曳引系统元件的连接、悬挂绳的力矩
及支撑架的固定压力等；
3、检查曳引系统的电气作业，检查电梯系统的连接及电气设备的位
置安装情况；
4、检查曳引系统的控制装置，检查曳引系统的运行控制装置及安全装置的安装及连接情况；。

电梯工程施工质量验收资料——电力驱动的曳引式或强制式电梯建设单位工程名称电梯编号安装单位天津市建设工程质量安全监督管理总队监制图纸会审、设计变更、洽商记录津资K-1隐蔽工程验收表（电力驱动的曳引式或强制式电梯、液压电梯）津资K9-1施工记录（电力驱动的曳引式或强制式电梯、液压电梯）电梯接地电阻、绝缘电阻测试记录津资K9-3负荷试验记录（电力驱动的曳引式或强制式电梯、液压电梯）电梯主要铭牌参数：津资K9-4项目负责人：项目专业质量检查员：注：1、“运行参数”记录值应是电梯平衡系数测定合格后的实测值；2、“运行试验”必须按GB50310规范第条、第5.11.5条规定进行。

安全装置检查记录（电力驱动的曳引式或强制式电梯、液压电梯）津资K9-5设备进场质量验收记录（电力驱动的曳引式或强制式电梯）GB50310-2002津资JYP9-1土建交接检验质量验收记录（电力驱动的曳引式或强制式电梯、液压电梯）GB50310-2002驱动主机安装质量验收记录（电力驱动的曳引式或强制式电梯、液压电梯）GB50310-2002津资JYP9-3导轨安装质量验收记录（电力驱动的曳引式或强制式电梯、液压电梯）GB50310-2002津资JYP9-4门系统安装质量验收记录（电力驱动的曳引式或强制式电梯、液压电梯）GB50310-2002津资JYP9-5轿厢、对重（平衡重）质量验收记录表（电力驱动的曳引式或强制式电梯、液压电梯）GB50310-2002津资JYP9-6安全部件质量验收记录（电力驱动的曳引式或强制式电梯、液压电梯）GB50310-2002津资JYP9-7悬挂装置、随行电缆、补偿装置质量验收记录（电力驱动的曳引式或强制式电梯）GB50310-2002津资JYP9-8电气装置质量验收记录（电力驱动的曳引式或强制式电梯、液压电梯）GB50310-2002津资JYP9-9整机安装质量验收记录（电力驱动的曳引式或强制式电梯）GB50310-2002津资JYP9-10。

（整机安装调试、试运行及验收）电力驱动的曳引式或强制式电梯安装工程4.11 整机安装调试、试运行及验收4.11.1 一般规定电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按产品设计规定的每小时启动次数和负载持续率各运行1000次(每天不少于8h)，电梯应运行平稳、制动可靠、连续运行无故障。

4.11.2 施工准备1. 设备要求:设备及其附属装置应有出厂合格证明。

经全面检查，确认符合要求后，方可进行试运转。

2. 施工机具、设备、施工现场要求（1）主要机具:摇表、万用表、直流电流表、卡钳表、转速表、温度计、对讲机、砣块等。

（2）施工现场要求:1）电梯安装完毕，各部件安装合格（开慢车后安装的部件除外）。

2）机房、井道、轿厢各部位清理完毕。

3）各安全开关、层门锁功能正常。

4）油压缓冲器按要求加油。

4.11.3 施工工艺1. 有说明书按说明书要求进行，一般按以下步骤进行:2. 准备工作:（1）对全部机械电气设备进行清洁、吹尘，检查各部位的螺栓、垫圈、弹簧垫、双螺母是否齐备、紧固，销钉开尾合适。

检查设备，元件完好无损，电气接点接触可靠，如有问题及时解决。

（2）全部机械设备的润滑系统，均应按规定加好润滑油。

曳引机齿轮箱冲洗干净，加好齿轮油。

（3）油压缓冲器按规定加好液压或机油。

（4）检查层门的机锁、电锁及各安全开关是否功能正常，安全可靠。

3. 电气动作试验:（1）检查全部电气设备的安装及接线应正确无误，接线牢固。

（2）摇测电气设备的绝缘电阻值不应小于0.5MΩ，当电路中含有电子装置时，应将相线和零线连接起来，并做记录。

（3）按要求上好保险丝，并对时间继电器，热保元件等需要调整部件进行检查调整。

（4）摘掉至电机及抱闸的电气线路，使它们暂时不能动作。

（5）在轿厢操纵盘上按步骤操作选层按钮、开头门按钮等，并手动模拟各种开关相应的动作，对电气系统进行如下检查:1）信号系统:检查指示是否正确，光响是否正常。

2）控制及运行系统:通过观察控制屏上继电器及接触器的动作，检查电梯的选层、定向、换速、截车、平层等各种性能是否正确；门锁、安全开关、限位开关等在系统中的作用；继电器、接触器、本身机械、电气联锁是否正常；同时还检查电梯运行的起动、制动、换速的延时是否符合要求；以及屏上各种电气元件运行是否可靠、正常，有无不正常的振动、噪音、过热、粘接等现象。

电梯的安装、系统调试和验收实施方案1. 引言本文档主要描述了电梯的安装、系统调试和验收实施方案，包括工作流程、关键步骤、注意事项以及验收标准。

2. 电梯安装流程2.1 前期准备- 安装地点检查: 确认电梯井道及机房等安装地点是否符合要求，确保有足够的空间和合适的结构承重要求。

安装地点检查: 确认电梯井道及机房等安装地点是否符合要求，确保有足够的空间和合适的结构承重要求。

- 电气布线规划: 根据建筑设计图和电梯电气要求，规划电气布线路径，确保符合国家和行业标准。

电气布线规划: 根据建筑设计图和电梯电气要求，规划电气布线路径，确保符合国家和行业标准。

- 设备检查: 检查电梯设备及配件是否齐全，符合设计要求。

设备检查: 检查电梯设备及配件是否齐全，符合设计要求。

2.2 井道施工- 井道清理: 清除井道内杂物，确保施工安全。

井道清理: 清除井道内杂物，确保施工安全。

- 导轨安装: 安装导轨，并确保其垂直度和平整度。

导轨安装:安装导轨，并确保其垂直度和平整度。

- 门系统安装: 安装电梯门系统，包括内外门板和门机。

门系统安装: 安装电梯门系统，包括内外门板和门机。

2.3 设备安装- 曳引机安装: 安装曳引机，并连接相关传动系统。

曳引机安装: 安装曳引机，并连接相关传动系统。

- 控制柜安装: 安装控制柜，并完成与曳引机等设备的电气连接。

控制柜安装: 安装控制柜，并完成与曳引机等设备的电气连接。

- 轿厢安装: 安装轿厢，并调整到正确位置。

轿厢安装: 安装轿厢，并调整到正确位置。

- 对重安装: 安装对重，确保对重与轿厢的平衡。

对重安装: 安装对重，确保对重与轿厢的平衡。

2.4 电气连接- 电源布线: 完成电源至控制柜的布线，并确保线缆类型和长度符合要求。

电源布线: 完成电源至控制柜的布线，并确保线缆类型和长度符合要求。

- 控制电路: 完成控制柜内部电路连接，并进行初步检查。

控制电路: 完成控制柜内部电路连接，并进行初步检查。

附录A(规范性附录)曳引驱动家用电梯安装委托检验内容、要求及方法表A给出了曳引驱动家用电梯委托检验的内容、要求及方法。

表A 曳引驱动家用电梯安装委托检验内容、要求及方法表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）曳引驱动家用电梯安装委托检验内容、要求及方法（续）A 表．曳引驱动家用电梯安装委托检验内容、要求及方法（续）A 表．表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯安装委托检验内容、要求及方法（续）表A 曳引驱动家用电梯委托检验内容、要求及方法（续）附录B(规范性附录)曳引驱动家用电梯安装委托检验报告：报告编号曳引驱动家用电梯安装委托检验报告位：使用单委托位：单用使编号：单位：施工机验检构：验检期：日（印制检验机构名称）注意事项1.本报告依据《曳引驱动家用电梯委托检验规程》（DBXX/T XXX—XXXX）制定，适用于曳引驱动家用电梯安装委托检验。

2.本报告应当由计算机打印输出，或者用钢笔、签字笔填写，字迹应当工整，修改无效。

3.本报告无检验、编制、审核、批准人员签字和检验专用章或者公章无效。

4.本报告一式三份，由检验机构（一份）、委托单位（两份）分别保存。

5.如对本报告结论如有异议，请在收到报告书之日起15日内，向检验机构提出书面意见。

6.本报告仅对委托的电梯(样品)检验时状态负责。

检验机构地址：邮政编码：联系电话：曳引驱动家用电梯安装委托检验报告报告编号：附录C(推荐性附录)曳引驱动家用电梯安装委托检验备忘录曳引驱动家用电梯安装委托检验备忘录。

电梯安装和系统调试中的验收方案1. 简介本文件主要描述了电梯安装和系统调试过程中的验收方案，包括验收标准、程序和注意事项。

本方案旨在确保电梯安装和调试过程符合国家和行业标准，确保电梯的安全、稳定和可靠运行。

2. 验收标准2.1 电梯安装电梯安装应符合《电梯安装和改造技术规范》(GB 7588-2003)的要求，包括以下几个方面：- 电梯井道和机房的土建结构应符合设计要求。

- 电梯的导轨、门系统、轿厢、对重、电气系统等主要部件应符合国家和行业标准。

- 电梯的井道、机房和轿厢内部装修应符合规定。

- 电梯的防护装置、信号系统和安全装置应齐全、有效。

2.2 电梯调试电梯调试应符合《电梯调试和验收规范》(GB 10055-2007)的要求，包括以下几个方面：- 电梯的运行速度、加速度、制动等性能应符合设计要求。

- 电梯的门系统应安全、平稳、可靠。

- 电梯的信号系统、报警系统和安全装置应正常工作。

- 电梯的电气系统应安全、可靠，满足电梯运行要求。

3. 验收程序3.1 安装验收1. 安装完成后，施工单位应向业主提供电梯安装质量自检报告。

2. 业主或业主委托的监理单位组织专家对电梯安装质量进行现场检查。

3. 检查合格后，签订电梯移交验收证书，电梯正式交付使用。

3.2 调试验收1. 调试完成后，施工单位应向业主提供电梯调试报告。

2. 业主或业主委托的监理单位组织专家对电梯调试情况进行现场检查。

3. 检查合格后，签订电梯调试验收证书，电梯正式投入运行。

4. 注意事项1. 电梯安装和调试过程中，应严格遵守国家和行业标准，确保电梯安全。

2. 业主、施工单位和监理单位应密切配合，共同完成电梯的验收工作。

3. 验收过程中，如发现问题，应立即要求施工单位进行整改，直至问题解决。

4. 电梯验收合格后，应定期进行维护和检修，确保电梯的正常运行。

5. 附录5.1 参考文献- 《电梯安装和改造技术规范》(GB 7588-2003) - 《电梯调试和验收规范》(GB 10055-2007)5.2 相关表格- 电梯移交验收证书- 电梯调试验收证书6. 修改记录- 版本号：1.0- 修改日期：2023- 修改说明：初始版本。
