初三化学化学图像题汇编技巧小结及练习题

九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像能正确反映其对应关系的是A．①浓硫酸敞口放置一段时间B．②表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．③常温下向H2SO4、CuSO4混合溶液中滴加NaOH溶液D．④表示将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应【来源】江苏省南京市玄武区南京外国语学校2018-2019学年九年级下学期3月月考化学试题【答案】C【解析】【分析】【详解】A、因为浓硫酸有强吸水性，敞口放置一段时间，溶液中溶剂增多，溶液变稀，溶质质量分数变小，与曲线图不相符，不符合题意；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液，溶液中的氯离子会与银离子作用形成不溶于酸的氯化银沉淀，所以沉淀曲线是从0点开始，与曲线图不相符，不符合题意；C、常温下向H2SO4、CuSO4混合溶液中滴加NaOH溶液，氢氧化钠先与硫酸反应，溶液中酸性减弱，pH增大，硫酸反应完时，溶液的pH等于7，氢氧化钠再与硫酸铜反应，该过程中溶液的pH无变化，当硫酸铜完全反应后，继续滴加氢氧化钠时，溶液中的氢氧化钠过量，溶液呈碱性，pH升高，与曲线图相符，符合题意；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应，块状的大理石与盐酸接触面积较小，反应较慢，粉末状的大理石与盐酸接触面积较大，反应较快，但两者生成的二氧化碳气体质量应该一样多，与曲线图不相符，不符合题意。

故选C。

2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。

（化学）九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)含解析一、中考化学图像题汇编1．现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中化合价均为+2价）。

下列说法中不正确的是（）A．生成氢气的质量：甲>乙>丙B．相对原子质量：乙>丙>甲C．金属活动性：乙>甲>丙D．消耗硫酸的质量：甲>乙>丙【答案】B【解析】【分析】A、根据图象分析生成氢气的质量；B、根据甲、乙、丙在生成物中化合价均为+2价可知一定质量的金属完全反应产生氢气的质量与金属的相对原子质量成反比分析；C、根据相同时间内产生氢气较多（即反应剧烈）的金属活动性较强，结合产生氢气的关系图判断三种金属活动性；D、根据质量守恒定律定律可知，生成氢气的质量取决于消耗的硫酸的质量。

【详解】A、根据图像可知，生成氢气的质量：甲＞乙＞丙，该选项说法正确；B、等质量甲、乙、丙三种金属粉末与足量稀硫酸反应，甲、乙、丙在生成物中化合价均为+2价，则相对原子质量越大，产生氢气质量越小，根据生成氢气质量：甲＞乙＞丙，则相对原子质量：丙＞乙＞甲，该选项说法不正确；C、根据反应生成H2的质量与反应时间的关系图所示，当三种金属都在发生反应时，相同时间内乙放出氢气的质量大于甲、大于丙，可判断三种金属活动性顺序是乙＞甲＞丙，该选项说法正确；D、金属与酸的反应生成氢气时，氢气来源于酸中的氢元素，所以生成的氢气与消耗的酸的多少顺序一致，消耗硫酸的质量：甲＞乙＞丙，该选项说法正确。

故选：B。

【点睛】对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。

2．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。

中考化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．图所示的四个图象，分别对应四种过程，其中正确的是( )A．加热氯酸钾和二氧化锰的混合物B．恒温下，往一定量的 KNO3不饱和溶液中加入 KNO3 固体C．在等质量的镁、铁里分别加入足量的稀硫酸D．浓硫酸长久露置在空气中【答案】C【解析】【分析】【详解】A、氯酸钾在加热条件下生成氯化钾和氧气，二氧化锰是催化剂，锰元素质量不变，反应后固体质量减少，固体中锰元素质量分数变大，故错误；B、向接近饱和的硝酸钾溶液中不断加入硝酸钾固体，硝酸钾会溶解，溶质质量分数变大，当溶液饱和后，溶质质量分数不变，但开始溶质质量分数不为零，故错误；C、镁的相对原子质量比铁小，金属活动性比铁强，因此反应速率比铁大，每24份质量的镁产生2份质量的氢气，镁56份质量的铁产生2份质量的氢气，因此镁产生的氢气比铁多，故正确；D、浓硫酸长久露置在空气中，浓硫酸吸水，溶质质量分数逐渐变小，但不会变为0，故错误。

故选：C。

【点睛】该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。

2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。

故选C。

3．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。

（化学）初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。

【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。

B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。

C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。

D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。

故选：B。

2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

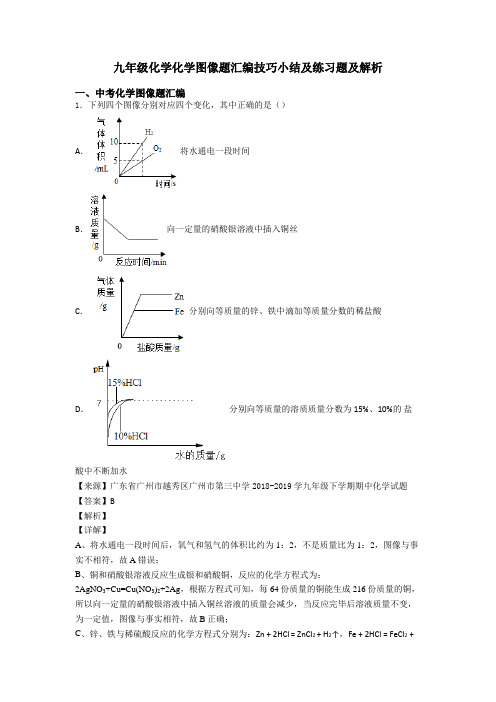

九年级化学化学图像题汇编技巧小结及练习题及解析一、中考化学图像题汇编1．下列四个图像分别对应四个变化，其中正确的是（）A．将水通电一段时间B．向一定量的硝酸银溶液中插入铜丝C．分别向等质量的锌、铁中滴加等质量分数的稀盐酸D．分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水【来源】广东省广州市越秀区广州市第三中学2018-2019学九年级下学期期中化学试题【答案】B【解析】【详解】A、将水通电一段时间后，氧气和氢气的体积比约为1：2，不是质量比为1：2，图像与事实不相符，故A错误；B、铜和硝酸银溶液反应生成银和硝酸铜，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据方程式可知，每64份质量的铜能生成216份质量的铜，所以向一定量的硝酸银溶液中插入铜丝溶液的质量会减少，当反应完毕后溶液质量不变，为一定值，图像与事实相符，故B正确；C、锌、铁与稀硫酸反应的化学方程式分别为：Zn + 2HCl= ZnCl2 + H2↑，Fe + 2HCl = FeCl2 +H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，分别向等质量的锌、铁中滴加等质量分数的稀盐酸，最后产生的氢气是铁多；由于氢气来自消耗的酸中的氢元素，消耗等质量酸时产生氢气质量相同，图像与事实不相符，故C错误；D、15%盐酸的酸性强于10%盐酸，则15%盐酸的pH小于10%盐酸，分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水，酸性不断减弱，pH不断增大，无限接近于7，但不能等于7，图像与事实不相符，故D错误。

故选B。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【答案】B【解析】【分析】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。

（化学）初中化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图象分别与选项中的操作相对应,其中合理的是A．某温度下,向一定量不饱和硝酸钾溶液中加入硝酸钾B．足量的镁粉和铁粉分别与等质量等浓度的稀盐酸反应C．加热一定量高锰酸钾固体制取氧气D．向一定量稀硫酸中滴入水【来源】2019年5月河南省开封市中考二模化学试题【答案】B【解析】【详解】A、某温度下，向一定量不饱和硝酸钾溶液中不断加入硝酸钾晶体，溶质质量分数不是从0开始。

A错误；B、足量的镁粉、铁粉分别与等质量、等质量分数的稀盐酸反应，产生氢气的质量相等。

镁的活动性比铁强，镁反应速率快，则镁的曲线更陡峭。

B正确；C、高锰酸钾在加热的条件下分解为锰酸钾、二氧化锰和氧气，完全反应后所得固体为锰酸钾和二氧化锰的混合物，固体质量不为零。

C错误；D、向稀硫酸中加入水时，溶液的酸性减弱，pH变大，但是溶液始终呈酸性，pH不会大于7。

D错误。

故选B。

2．下列各选项与如图所示曲线相符的是（）选项横坐标纵坐标A向一定量稀硫酸中加入锌粉的质量溶液中氢元素的质量B向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸的质量产生气体的质量C一定量的硫酸铜溶液中加入氯化钡生成沉定的质量生成沉定的质量D 在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体的质量溶液中溶质的质量分数A．A B．B C．C D．D【答案】C【解析】【分析】【详解】A、稀硫酸和锌反应生成硫酸锌和氢气，所以溶液中氢元素的质量先减小，待稀硫酸完全反应后，然后不变，不符合题意；B、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，生成氯化钠和水，待氢氧化钠完全反应后，再与碳酸钠反应，生成氯化钠、二氧化碳和水，所以加入一定量的盐酸后，才会生成气体，一开始无气体产生，不符合题意；C、一定量的硫酸铜溶液中加入氯化钡生成硫酸钡沉淀，沉淀质量从零开始增加，待硫酸铜完全反应后，然后保持不变，符合题意；D、在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体，溶液已经达到饱和，不再溶解硝酸钾，溶液的质量分数不变，不符合题意。

九年级化学化学图像题汇编技巧小结及练习题含解析一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应【来源】2019年江西省鹰潭市月湖区第三中学九年级零模化学试卷【答案】C【解析】【分析】【详解】A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。

B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。

C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。

D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。

等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。

故选：C。

【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。

2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。

【化学】初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)含解析一、中考化学图像题汇编1．向一定量的饱和石灰水中加入少量生石灰，y随时间的变化趋势如图所示，则y可表示①溶质的质量②溶剂的质量③溶液的质量④溶液中溶质的质量分数A．①③B．①④C．②③D．①③④【答案】A【解析】试题分析：生石灰与水反应放热，使水的质量减少，生成的氢氧化钙要结晶析出，溶液的质量也要随温度的改变发生变化，因为温度不变的质量分数不变，故答案选择A考点：氧化钙的性质、饱和溶液的转化2．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。

故选A。

【点睛】向硫酸中不断加水pH值不能到7。

3．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

初三化学化学图像题汇编解题技巧(超强)及练习题(含答案)含解析一、中考化学图像题汇编1．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。

其中说法正确的是（ ）A ．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大B ．c→d 段溶液的pH 不变C ．整个过程中氯化钠的质量一直在不断增大D ．a 点、d 点对应溶液中所含溶质均为两种【来源】2019年陕西省西安市碑林区铁一中中考一模化学试题【答案】D【解析】【分析】向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+H O 、22CuCl +2NaOH=2NaCl+Cu(OH) 。

【详解】A 、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A 不正确；B 、c 点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH 增大，B 不正确；C 、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C 不正确；D 、a 点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d 点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D 正确。

故选D 。

2．下列四个图象能正确反映对应变化关系的是（ ）A．用酒精灯加热一定量KMnO4固体B．向一定量澄清石灰水中加入Na2CO3溶液C．电解水D．向盐酸和CaCl2混合溶液中滴加Na2CO3溶液【答案】D【解析】【分析】【详解】A、高锰酸钾加热会生成锰酸钾、二氧化锰和氧气，剩余的固体中还含有氧元素，反应结束后固体中氧元素质量不能为零，故A不正确；B、氢氧化钙与碳酸钠反应会迅速生成碳酸钙沉淀，沉淀应从零开始不断上升直至反应结束，故B不正确；C、电解水得到的氢气和氧气的体积比是2：1，不是质量比，故C不正确；D、开始，碳酸钠和盐酸反应，溶液的pH值升高，盐酸恰好反应完时，溶液呈中性；继续加碳酸钠溶液，碳酸钠和氯化钙反应生成沉淀和中性氯化钠，溶液的pH不变；当氯化钙反应完后，再加碳酸钠溶液，碳酸钠溶液显碱性，溶液pH升高，故D正确。

【化学】初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像能正确反映其对应关系的是A．向一定量pH＝3的硫酸溶液中不断加水稀释B．向一定量的饱和石灰水中不断加入生石灰C．向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量D．将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧【来源】福建省三明市大田县2018-2019学年九年级下学期期中化学试题【答案】C【解析】【详解】A、向一定量pH＝3的硫酸溶液中不断加水稀释，水是中性液体，溶液中的酸性不断减弱，pH增大，但溶液始终是呈酸性，图中的pH曲线无限接近7，不可能等于或大于7，不符合题意；B、向一定量的饱和石灰水中不断加入生石灰，生石灰会与水反应，生成氢氧化钙，导溶液中的溶剂不断减少，氢氧化钙不断析出，溶液中的溶质不断减少，曲线不断降低，不符合题意；C 、向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量，根据方程式22Mg+2HCl=MgCl +H 和22MgO+2HCl=MgCl +H O 对比可知，参加反应的盐酸与生成的氯化镁的质量比都是73:95，也就是说参加反应盐酸的质量相同，生成氯化镁的质量也相同，曲线在同一线上。

设相同质量的镁和氧化镁的质量为M ，则镁与足量的盐酸反应，生成氯化镁的质量为95M 24 ，氧化镁与足量的盐酸反应生成的氯化镁的质量为95M 40 ，因为95M 24>95M 40，所以镁的曲线要比氧化镁的曲线高，符合题意； D 、将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧，根据质量守恒定律，反应物总质量等于生成物总质量，曲线是水平，不符合题意。

故选C 。

2．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A ．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B ．图②是向硫酸中加水,溶液pH 的变化C ．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

九年级化学化学图像题汇编解题技巧分析及练习题(含答案)及解析一、中考化学图像题汇编1．下列四个图象的变化趋势，能正确描述对应操作的（）A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸D．向pH＝12的氢氧化钠溶液中不断加入水【来源】河南省许昌市魏都区第十二中学2019-2020学年九年级下学期期中化学试题【答案】A【解析】【分析】铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。

【详解】A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。

故选A。

【点睛】浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。

2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。

初三化学化学图像题汇编解题技巧分析及练习题(含答案)含解析一、中考化学图像题汇编1．图所示的四个图象，分别对应四种过程，其中正确的是( )A．加热氯酸钾和二氧化锰的混合物B．恒温下，往一定量的 KNO3不饱和溶液中加入 KNO3 固体C．在等质量的镁、铁里分别加入足量的稀硫酸D．浓硫酸长久露置在空气中【答案】C【解析】【分析】【详解】A、氯酸钾在加热条件下生成氯化钾和氧气，二氧化锰是催化剂，锰元素质量不变，反应后固体质量减少，固体中锰元素质量分数变大，故错误；B、向接近饱和的硝酸钾溶液中不断加入硝酸钾固体，硝酸钾会溶解，溶质质量分数变大，当溶液饱和后，溶质质量分数不变，但开始溶质质量分数不为零，故错误；C、镁的相对原子质量比铁小，金属活动性比铁强，因此反应速率比铁大，每24份质量的镁产生2份质量的氢气，镁56份质量的铁产生2份质量的氢气，因此镁产生的氢气比铁多，故正确；D、浓硫酸长久露置在空气中，浓硫酸吸水，溶质质量分数逐渐变小，但不会变为0，故错误。

故选：C。

【点睛】该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。

2．下列四个图象分别对应四个变化过程，其中正确的是（）A．一定量的饱和石灰水中加入氧化钙B．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D．向氢氧化钾溶液中不断加水，溶液的pH与加入水的质量关系【答案】B【解析】【分析】【详解】A、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。

（化学）九年级化学化学图像题汇编技巧小结及练习题及解析一、中考化学图像题汇编1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。

已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。

至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。

符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。

故选A。

【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。

2．下列四个图象不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量D．在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】【分析】【详解】A 、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A 正确；B 、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，故B 正确；C 、向盛有一定质量NaOH 和Na 2CO 3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C 正确；D 、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D 错误。

九年级化学化学图像题汇编解题技巧讲解及练习题(含答案)一、中考化学图像题汇编1．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【来源】2019年广西南宁市青秀区南宁市十四中大学区中肯化学试题【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。

故选：C。

2．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是A．B．C．D．【答案】C【解析】【详解】A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。

九年级化学化学图像题汇编解题技巧讲解及练习题(含答案)一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应【来源】2019年江西省鹰潭市月湖区第三中学九年级零模化学试卷【答案】C【解析】【分析】【详解】A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。

B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。

C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。

D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。

等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。

故选：C。

【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。

2．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。
