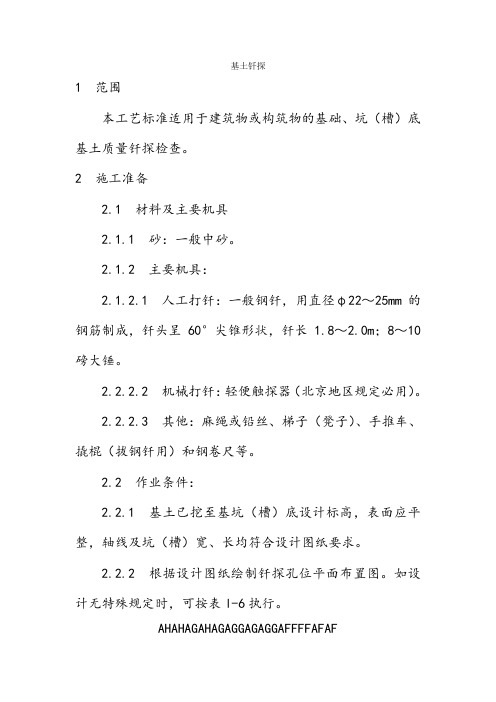

003基土钎探施工工艺

基土钎探1 范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

2 施工准备2.1 材料及主要机具2.1.1 砂：一般中砂。

2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。

2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。

2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

2.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表l-6执行。

AHAHAGAHAGAGGAGAGGAFFFFAFAF2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4 钎杆上预先划好30cm横线。

3 操作工艺3.1 工艺流程：↓↓3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤AHAHAGAHAGAGGAGAGGAFFFFAFAF会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一吹锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。

3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。

地基钎探工艺和步骤编制依据1.1建设单位提供的施工图纸1.2《建筑分项工程施工工艺标准》1.3《建筑地基基础工程施工质量验收规范》2．工程概况2.1工程基本情况2.2 工程概况施工准备3.1材料及主要机具⑴、材料要求砂：一般为中砂⑵、主要机具机械打钎（轻便触探器）穿心锤重10Kg、尖锥头、触探器钎杆Φ25的钢钎，长度1.2~2.1m（参见地基质量验收规范表A.2.4确定）。

其他有铅丝、手推车、夹具、撬棍（拔钢钎用）、钢卷尺等。

3.2作业条件⑴基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。

⑵根据设计图纸绘制钎探孔位平面布置图。

⑶要求钎探前，将所有轴线及基础的定位尺寸线放出，放出后再进行钎孔布置放线。

⑷对于筏板基础要全部钎探，其他无基础部位无需钎探。

⑸钎探孔位平面布置图放线并撒白灰点。

要求最外侧探孔伸出垫层外边线50cm。

⑹注意钎杆上30cm的标识横线。

⑺钎探孔的排列方式采用梅花型排列方式，间距2.0m，孔深1.8m。

（参见地基质量验收规范表A.2.4确定）[1]表A.2.4（单位m）排列方式基槽宽度检验深度检验间距中心一排〈0.8 1.2 1.0~1.5视地层复杂情况定两排错开0.8-2.0 1.5梅花型〉2.0 2.1⑻夜间施工时，应有足够的照明设施，并要合理地安排钎顺序，防止错打或漏打。

操作工艺4.1工艺流程确定打钎顺序（放钎点线）――就位打钎――记录锤击数――整理记录――拔钎盖孔――检查孔深（合格后）――灌砂4.2按钎探孔位置平面布置图分区放线，用白灰放出分区控制线，孔位要撒上白灰点。

4.3就位打钎将触探杆尖对准孔位，再把穿心锤套在钎杆上，使穿心锤自由下落，锤落距50cm，把钎杆垂直打入土层中。

4.4记录锤击数钎杆每打入土层30cm，在《地基钎探记录》记录一次锤击数。

钎探深为1.8m（参见地基质量验收规范表A.2.4确定）。

4.5拔钎机械将钎杆拔出，注意拔钎时防止钎杆变形。

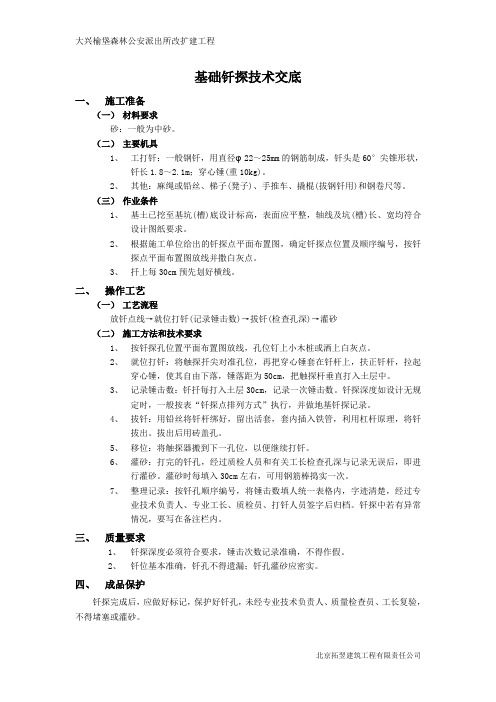

基础钎探技术交底一、施工准备（一）材料要求砂：一般为中砂。

（二）主要机具1、工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头是60°尖锥形状，钎长1.8～2.1m；穿心锤(重10kg)。

2、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。

（三）作业条件1、基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。

2、根据施工单位给出的钎探点平面布置图，确定钎探点位置及顺序编号，按钎探点平面布置图放线并撒白灰点。

3、扦上每30cm预先划好横线。

二、操作工艺（一）工艺流程放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂（二）施工方法和技术要求1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

2、就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。

3、记录锤击数：钎扦每打入土层30cm，记录一次锤击数。

钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。

拔出后用砖盖孔。

5、移位：将触探器搬到下一孔位，以便继续打钎。

6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋棒捣实一次。

7、整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。

钎探中若有异常情况，要写在备注栏内。

三、质量要求1、钎探深度必须符合要求，锤击次数记录准确，不得作假。

2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。

四、成品保护钎探完成后，应做好标记，保护好钎孔，未经专业技术负责人、质量检查员、工长复验，不得堵塞或灌砂。

五、应注意的质量问题3、遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意填写锤数。

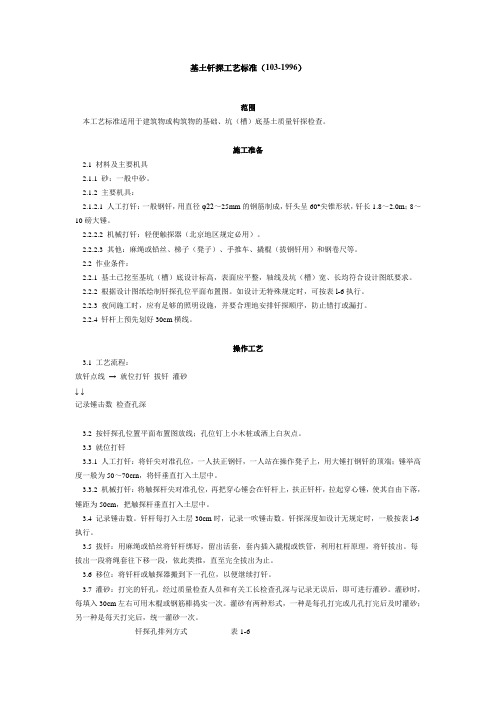

基土钎探工艺标准（103-1996）范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

施工准备2.1 材料及主要机具2.1.1 砂：一般中砂。

2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。

2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。

2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

2.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表l-6执行。

2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4 钎杆上预先划好30cm横线。

操作工艺3.1 工艺流程：放钎点线→ 就位打钎拔钎灌砂↓ ↓记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一吹锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。

3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。

钎探施工方案一、项目背景钎探施工是一种在地下工程中常用的技术，用于获取地下岩土的物理性质和构造特征。

本文将详细介绍钎探施工方案，包括施工准备、施工方法、施工流程和安全措施等。

二、施工准备1. 设备准备：准备好钎探设备，包括钎杆、钎头、钎探机等。

2. 人员培训：确保施工人员具备相关的技术知识和操作经验，了解施工安全规范。

3. 施工现场准备：清理施工现场，确保施工区域的平整度和稳定性。

三、施工方法1. 钻孔：根据需要，选择合适的钻孔方法，包括旋转钻探、压力钻探和冲击钻探等。

2. 钻探：根据地质条件和需要获取的数据，选择合适的钻探工艺，包括常规钻探、岩心钻探和土样钻探等。

3. 采样：根据需要，采集地下岩土的样品，并进行标识和记录。

4. 测量：在钎探过程中，进行必要的测量，包括孔深测量、孔径测量和孔壁稳定性测量等。

四、施工流程1. 施工准备：安装钎探设备，检查设备的工作状态和安全性。

2. 钻孔：根据需要，选择合适的钻孔方法进行钻孔，控制钻孔的深度和直径。

3. 钻探：根据需要，选择合适的钻探工艺进行钻探，控制钻探的速度和稳定性。

4. 采样：根据需要，采集地下岩土的样品，并进行标识和记录。

5. 测量：在钎探过程中，进行必要的测量，包括孔深测量、孔径测量和孔壁稳定性测量等。

6. 数据处理：对采集到的数据进行处理和分析，得出相应的结论和建议。

五、安全措施1. 现场安全：施工现场应设立明显的安全警示标志，确保施工人员的安全。

2. 设备安全：钎探设备应定期检查和维护，确保设备的正常运行和安全性。

3. 人员安全：施工人员应佩戴合适的个人防护装备，包括安全帽、防护眼镜和防护手套等。

4. 灭火器材：施工现场应配备足够的灭火器材，以应对可能发生的火灾事故。

六、施工质量控制1. 设备质量：确保钎探设备的质量符合相关标准和规范。

2. 施工过程控制：严格按照施工流程进行施工，确保施工质量的可控性。

3. 数据准确性：对采集到的数据进行核实和校验，确保数据的准确性和可靠性。

基土钎探工艺标准（103-1996）范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

施工准备2.1 材料及主要机具2.1.1 砂：一般中砂。

2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。

2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。

2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

2.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表l-6执行。

2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4 钎杆上预先划好30cm横线。

操作工艺3.1 工艺流程：放钎点线→ 就位打钎拔钎灌砂↓ ↓记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一吹锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。

3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。

地基钎探施工方案地基钎探施工方案一、项目概述地基钎探是一种用于勘探地质与土层的技术方法，广泛应用于工程勘察、地质调查、地震预报等领域。

本方案旨在对地基钎探的施工过程进行详细介绍，保证施工安全、高效完成工程任务。

二、施工前准备1.资料准备：准备相关的工程设计图纸和勘察报告，以便确定钎探点位和取样点。

2.设备准备：准备好必要的地基钎探设备，包括钎探机、钎探管、钎探锤等。

3.安全准备：培训工作人员，确保了解施工安全规范和操作要求。

三、施工步骤1.钎探点位确定：根据设计要求，确定钎探点位，考虑地质条件和取样需要。

2.钎探设备调试：对钎探机进行必要的调试和检查，确保设备运行正常。

3.孔道准备：用钎探机进行钻孔准备工作，保证孔道的垂直和平整。

4.钎探进孔：将钎探管和钎探锤附在钎探机上，进行速度适中的旋转和冲击，使钎探管逐渐进入地层。

5.取样和记录：根据需要，逐段取样，并记录取样深度和地层情况。

6.上管操作：当需要扩大钎探管径时，进行上管操作，依次卸下上面的钎探管段。

7.钎探结束：到达设计要求的钎探深度后，结束钎探操作，并进行现场清理和整理。

四、安全措施1.工作人员配备安全帽、安全鞋等必要的个人防护用品。

2.钎探机操作人员必须经过培训，具备操作技能和安全意识。

3.施工现场设置警示标志，确保周围人员和车辆不受干扰。

4.对施工现场进行定期检查，及时排除可能存在的安全隐患。

5.对工作环境进行合理规划和布置，保证施工安全和顺利进行。

五、质量控制1.施工过程中及时记录地层情况和取样记录，确保数据的准确性。

2.对取样标本进行分析和测试，验证地质勘察数据的可靠性。

3.定期维护和保养地基钎探设备，确保设备状态良好。

4.在施工过程中，及时发现并处理工程质量问题，确保施工质量符合设计要求。

六、总结地基钎探施工是一项复杂的工程技术，需要合理的施工计划和严格的质量控制。

本方案通过详细介绍地基钎探施工的步骤和安全措施，旨在确保施工的安全性和高效性，为工程勘察和地质调查提供可靠的数据支持。

地基与基础基土钎探工程施工工序目录基土钎探工程 (2)一、施工准备 (2)二、操作工艺 (2)三、质量要求 (3)四、成品保护 (3)五、应注意的质量问题 (3)六、安全措施 (3)基土钎探工程一、施工准备（一）材料要求砂：一般为中砂。

（二）主要机具1、人工打钎：一般钢钎，用直径φ22~25mm的钢筋制成，钎头是60。

尖锥形状，钎长1.8~2.1m；穿心锤（重10kg）。

2、机械打钎：轻便触探器。

3、其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

（一）作业条件1、基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）长、宽均符合设计图纸要求。

2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。

钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表1-1执行。

4、杆上每30cm预先划好横线。

二、操作工艺（一）工艺流程放钎点线→就位打钎（记录锤击数）→拔钎（检查孔深）→灌砂（二）施工方法和技术要求1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

2、就位打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。

3、记录锤击数：钎杆每打入土层30cm，记录一次锤击数。

钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。

拔出后用砖盖孔。

5、移位：将触探器搬到下一孔位，以便继续打钎。

6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋棒捣实一次。

7、整理记录：按钎孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。

钎探中若有异常情况，要写在备注栏内。

基土钎探工艺标准（103-1996）基土钎探工艺标准（103-1996）范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

施工准备2.1 材料及主要机具2.1.1 砂：一般中砂。

2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。

2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。

2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

2.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表l-6执行。

2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4 钎杆上预先划好30cm横线。

操作工艺3.1 工艺流程：放钎点线→ 就位打钎拔钎灌砂↓ ↓记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一吹锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。

3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。

基土钎探工艺标准（103-1996）范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

施工准备2.1 材料及主要机具2.1.1 砂：一般中砂。

2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。

2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。

2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

2.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表l-6执行。

2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4 钎杆上预先划好30cm横线。

操作工艺3.1 工艺流程：放钎点线→ 就位打钎拔钎灌砂↓ ↓记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一吹锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。

3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。
