发电机出口PT绝缘缺陷造成机组跳闸的分析与处理2015年04月27日16时12分，我厂#4机组“#4机定子接地跳闸”、“发电机失磁联跳”光字牌亮，警铃响，#4机发变组出口开关2204跳闸，灭磁开关MK跳闸，励磁开关Q02跳闸，厂用电快切装置动作正常。
一、检查处理发电机基波零序电压定子接地保护动作，机组跳闸，设备现场目测检查无其他异常现象。
为判断故障原因，确认故障点在发电机内部还是外部，我厂检修人员打开发电机出线盒，解开发电机与封闭母线的软连接，分别对发电机、封闭母线、出口PT进行电气试验。
相关试验如下：（1）发电机三相绝缘分别为6350MΩ、4970 MΩ、3310 MΩ；（2）直流耐压试验，电压40kV，三相直流泄漏电流分别为27 μA、16 μA 和18 μA；（3）发电机通过1.5 倍额定电压（30 kV）交流耐压试验。
以上对发电机的各项电气试验结果合格，基本排除了发电机本体存在定子接地缺陷的可能性。
对封闭母线、主变、厂高变、出口PT、避雷器、封闭母线与发电机软连接以及对各支撑处盆式绝缘子外观进行了检查，未见异常。
对以上一次设备进行电气试验查找发电机外部各一次设备的绝缘缺陷。
（4）封闭母线连同主变、厂高变的绝缘电阻为140 MΩ，绝缘电阻合格。
（5）在对发电机出口PT 进行绝缘电阻测量、交流耐压试验时， 1PTC 未通过感应耐压试验，试验电压为1.6kV时出现试验设备过流保护。
通过以上试验，判断最发电机出口1PT C相一次匝间短路故障或其他绝缘缺陷引起定子接地保护动作。
更换同一厂家参数相同PT，机组采取手动零起励升压发现，当发电机出口电压升至3kV左右时，发变组保护再次发出“定子接地”报警信号，检查发现发电机中性点有0.26A左右电流，定子电压二次值分别为A：10.5v，B：4.3V,C:13.2V，开口三角电压大于10V,定子接地仍然存在，发电机停止升压。
二、问题分析2.1故障录波图，如下图所示，由故障录波图可以看出，本次发电机定子接地保护动作有以下特点：（1）发电机三相机端对地电压及零序电压波形均为正弦波，未发生明显波形畸变，可以判断此次定子接地未发生放电闪络。
发电机电压互感器1PT断线分析及处理
一、问题描述
变电站中，发电机接入集电线路，接线方式为开关接法，发电机通过一组电压互感器 1PT 测量线路电压。
近期发电机电压互感器1PT 出现断线，导致发电机电压测量值失真，影响了整个电站的运行稳定性。
二、问题分析
1.1 断线原因
断线的原因可能是由于接线处接触不良，接线头松动、接线头内部金属氧化导致的连接不可靠等。
此外，互感器本身的老化也可能是断线的原因。
1.2 影响因素
发电机电压互感器 1PT 的断线会导致测量值错误，会影响整个电站的安全、稳定运行。
电站中各电气设备之间的电压、电流、功率等参数都需要通过互感器进行测量和控制，因此，互感器的可靠性和准确性至关重要。
2、处理方法
2.1 检查互感器接线情况
首先，要对互感器进行详细的检查，查看接线头是否松动、是否有松脱现象，是否因金属氧化而导致连接不可靠。
找到问题的原因后，可以通过更换接线头、清洗接口部位等方式来修复互感器。
2.2 更换互感器
当断线的原因在互感器本身时，需要在确保电站安全的前提下
更换互感器。
互感器的更换需要根据设备厂家提供的相关说明按照
规范进行操作。
2.3 定期维护互感器
未来，为避免发电机电压互感器 1PT 的再次断线，我们需要定
期对互感器进行维护和检查，以保持互感器的良好状态。
三、结论
通过检查互感器接线情况、更换互感器、定期维护互感器等方式，可以有效解决发电机电压互感器 1PT 断线问题，保证电站安全、稳定运行。
此外，电站电气设备的维护和保养也是确保电站运行安
全稳定的重要环节。

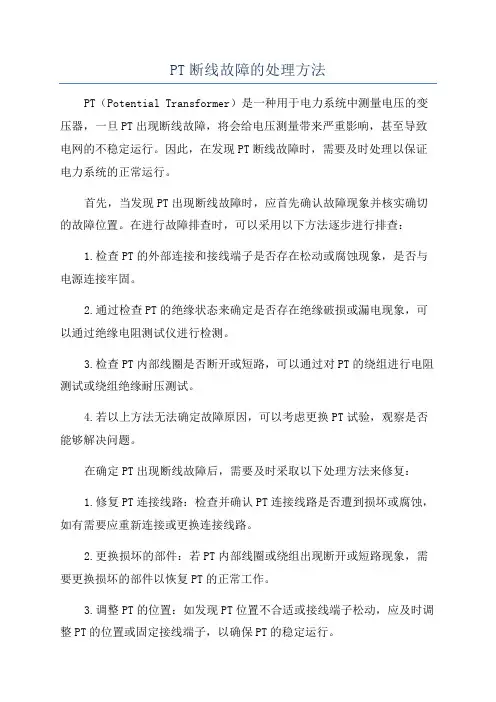

PT断线故障的处理方法PT（Potential Transformer）是一种用于电力系统中测量电压的变压器，一旦PT出现断线故障，将会给电压测量带来严重影响，甚至导致电网的不稳定运行。
因此，在发现PT断线故障时，需要及时处理以保证电力系统的正常运行。
首先，当发现PT出现断线故障时，应首先确认故障现象并核实确切的故障位置。
在进行故障排查时，可以采用以下方法逐步进行排查：1.检查PT的外部连接和接线端子是否存在松动或腐蚀现象，是否与电源连接牢固。
2.通过检查PT的绝缘状态来确定是否存在绝缘破损或漏电现象，可以通过绝缘电阻测试仪进行检测。
3.检查PT内部线圈是否断开或短路，可以通过对PT的绕组进行电阻测试或绕组绝缘耐压测试。
4.若以上方法无法确定故障原因，可以考虑更换PT试验，观察是否能够解决问题。
在确定PT出现断线故障后，需要及时采取以下处理方法来修复：1.修复PT连接线路：检查并确认PT连接线路是否遭到损坏或腐蚀，如有需要应重新连接或更换连接线路。
2.更换损坏的部件：若PT内部线圈或绕组出现断开或短路现象，需要更换损坏的部件以恢复PT的正常工作。
3.调整PT的位置：如发现PT位置不合适或接线端子松动，应及时调整PT的位置或固定接线端子，以确保PT的稳定运行。
4.严格按照PT的使用说明书操作：在使用PT时，应严格按照PT的使用说明书操作，避免因误操作导致PT出现断线故障。
5.坚持定期检查维护：为了确保PT的正常运行，应定期检查维护PT 设备，及时发现并处理潜在故障隐患。
除了以上处理方法外，还需要注意以下几点来避免PT的断线故障发生：1.避免PT受到外部冲击或振动：安装PT时应保持设备的稳定性，避免受到外部冲击或振动，以确保PT的正常运行。
2.防止PT受到过载或短路：在使用PT时应避免超出额定负荷或发生短路现象，以免给PT带来损坏。
3.定期维护检查PT设备：定期对PT设备进行维护检查，可预防潜在故障，延长PT的使用寿命。

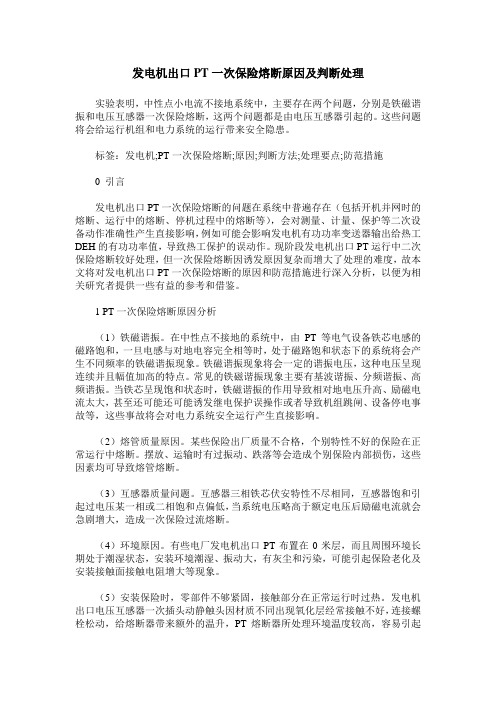

发电机出口PT一次保险熔断原因及判断处理实验表明，中性点小电流不接地系统中，主要存在两个问题，分别是铁磁谐振和电压互感器一次保险熔断，这两个问题都是由电压互感器引起的。
这些问题将会给运行机组和电力系统的运行带来安全隐患。
标签：发电机;PT一次保险熔断;原因;判断方法;处理要点;防范措施0 引言发电机出口PT一次保险熔断的问题在系统中普遍存在（包括开机并网时的熔断、运行中的熔断、停机过程中的熔断等），会对测量、计量、保护等二次设备动作准确性产生直接影响，例如可能会影响发电机有功功率变送器输出给热工DEH的有功功率值，导致热工保护的误动作。
现阶段发电机出口PT运行中二次保险熔断较好处理，但一次保险熔断因诱发原因复杂而增大了处理的难度，故本文将对发电机出口PT一次保险熔断的原因和防范措施进行深入分析，以便为相关研究者提供一些有益的参考和借鉴。
1 PT一次保险熔断原因分析（1）铁磁谐振。
在中性点不接地的系统中，由PT等电气设备铁芯电感的磁路饱和，一旦电感与对地电容完全相等时，处于磁路饱和状态下的系统将会产生不同频率的铁磁谐振现象。
铁磁谐振现象将会一定的谐振电压，这种电压呈现连续并且幅值加高的特点。
常见的铁磁谐振现象主要有基波谐振、分频谐振、高频谐振。
当铁芯呈现饱和状态时，铁磁谐振的作用导致相对地电压升高、励磁电流太大，甚至还可能还可能诱发继电保护误操作或者导致机组跳闸、设备停电事故等，这些事故将会对电力系统安全运行产生直接影响。
（2）熔管质量原因。
某些保险出厂质量不合格，个别特性不好的保险在正常运行中熔断。
摆放、运输时有过振动、跌落等会造成个别保险内部损伤，这些因素均可导致熔管熔断。
（3）互感器质量问题。
互感器三相铁芯伏安特性不尽相同，互感器饱和引起过电压某一相或二相饱和点偏低，当系统电压略高于额定电压后励磁电流就会急剧增大，造成一次保险过流熔断。
（4）环境原因。
有些电厂发电机出口PT布置在0米层，而且周围环境长期处于潮湿状态，安装环境潮湿、振动大，有灰尘和污染，可能引起保险老化及安装接触面接触电阻增大等现象。

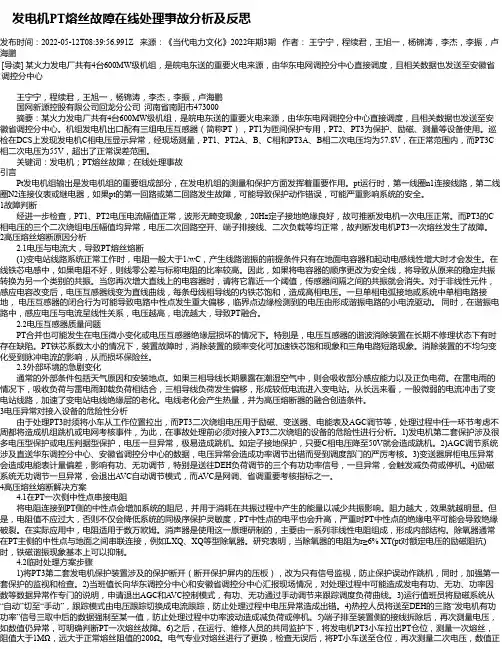

发电机PT熔丝故障在线处理事故分析及反思发布时间：2022-05-12T08:39:56.991Z 来源：《当代电力文化》2022年期3期作者：王宁宁，程续君，王旭一，杨锦涛，李杰，李振，卢海鹏[导读] 某火力发电厂共有4台600MW级机组，是皖电东送的重要火电来源，由华东电网调控分中心直接调度，且相关数据也发送至安徽省调控分中心王宁宁，程续君，王旭一，杨锦涛，李杰，李振，卢海鹏国网新源控股有限公司回龙分公司河南省南阳市473000摘要：某火力发电厂共有4台600MW级机组，是皖电东送的重要火电来源，由华东电网调控分中心直接调度，且相关数据也发送至安徽省调控分中心。
机组发电机出口配有三组电压互感器（简称PT），PT1为匝间保护专用，PT2、PT3为保护、励磁、测量等设备使用。
巡检在DCS上发现发电机C相电压显示异常，经现场测量，PT1、PT2A、B、C相和PT3A、B相二次电压均为57.8V，在正常范围内，而PT3C 相二次电压为55V，超出了正常误差范围。
关键词：发电机；PT熔丝故障；在线处理事故引言Pt发电机组输出是发电机组的重要组成部分，在发电机组的测量和保护方面发挥着重要作用。
pt运行时，第一线圈n1连接线路，第二线圈N2连接仪表或继电器，如果pt的第一回路或第二回路发生故障，可能导致保护动作错误，可能严重影响系统的安全。
1故障判断经进一步检查，PT1、PT2电压电流幅值正常，波形无畸变现象，20Hz定子接地绝缘良好，故可推断发电机一次电压正常。
而PT3的C 相电压的三个二次绕组电压幅值均异常，电压二次回路空开、端子排接线、二次负载等均正常，故判断发电机PT3一次熔丝发生了故障。
2高压熔丝熔断原因分析2.1电压与电流大，导致PT熔丝熔断(1)变电站线路系统正常工作时，电阻一般大于1/wC，产生线路谐振的前提条件只有在地面电容器和起动电感线性增大时才会发生。
在线铁芯电感中，如果电阻不好，则线零公差与标称电阻的比率较高。
发电机出口PTCT断线的判别方法及处理当发电机的PT（Potential Transformer）或CT（Current Transformer）出现断线时，会导致测量和保护装置失去直接的信号输入，进而造成测量和保护装置不能正常工作。
因此，对于这种情况需要及时处理，以确保电力系统的安全和稳定运行。
一、判别方法：1.现场检查：现场检查是判别PT、CT是否断线的最基本方法之一、通过观察PT和CT的导线连接是否完好，以及绝缘是否正常来判断是否断线。
如果发现导线连接松动、断裂或绝缘破损等情况，很可能是PT、CT断线所致。
2.信号异常：当PT、CT断线时，由于没有信号输入，测量和保护装置所接收到的信号会出现异常。
可以通过检查测量和保护装置的仪表指示是否正常，来判断PT、CT是否断线。
3.输电线路数据对比：通过对比不同节点的数据来判别PT、CT是否断线。
如在不同节点测量到的电压、电流数据是否一致。
如果数据差异过大，很可能是由于PT、CT断线所致。
4.PT、CT输出电压波形分析：通过对PT、CT输出电压波形的分析，可以判断PT、CT是否正常工作。
当PT、CT断线时，输出电压波形通常会出现明显的变化或者完全消失。
二、处理方法：1.现场维修：如果PT、CT断线是由于导线连接松动、断裂或绝缘破损等原因引起的，可以进行现场维修。
首先，检查导线连接是否完好，如果存在问题，则重新连接或更换导线。
其次，检查绝缘是否损坏，如果存在问题，则进行修复或更换绝缘部件。
2.更换PT、CT：如果PT、CT断线是由于器件本身故障所致，无法进行现场维修的情况下，需要更换PT、CT。
在更换PT、CT时，需要注意选择合适的型号和规格，并进行必要的调试和校验。
3.数据补偿：在PT、CT断线的情况下，测量和保护装置无法直接获得准确的信号输入。
为了保证测量和保护装置的正常工作，可以通过其他方法进行数据补偿，使装置能够获取准确的测量值和保护信号。
4.系统切换：当发电机出现PT、CT断线的情况时，可以考虑将发电机从运行状态切换到备用状态。
发电机出口PT高压保险熔断引起发电机误强励故障简析摘要：发电机出口PT高压保险因长时间运行或质量原因容易发生慢熔，本文针对一起发电机出口PT高压保险熔断造成误强励故障进行分析，并提出一系列针对性的防范措施。
关键词：发电机、电压互感器、熔断器、强励0 引言因质量不佳、底座接触不良等原因，发电机出口PT高压保险在熔断前，其熔丝电阻会经历一个逐渐变大的过程，有快熔与慢熔两种情况，如果快熔且残压较高，就可能引发励磁装置误强励，导致机端电压大幅上升，发电机及厂用电设备过电压，严重时可能造成绝缘击穿或机组跳闸事故。
本文对一起发电机出口PT 高压保险熔断造成误强励故障进行简单分析，并提出针对性的防范措施。
1 故障简述某厂一台30万机组，发电机额定电压22kV，额定励磁电流1749A。
发电机出口配置了三组PT，第一组PT（匝间保护专用）带：发变组保护A屏、发变组保护B屏；第二组PT带：发变组保护A屏、励磁装置A通道，DCS变送器；第三组PT带：发变组保护B屏、励磁装置B通道，故障录波。
励磁装置采用广州擎天EXC9000静态励磁系统。
故障发生前，该机组带有功290MW、无功130Mvar，励磁电流1400A，机端电压21.6kV， 6kV厂用电压6.2kV，400V厂用电压390V左右。
事故发生时，“发变组保护A屏PT断线”、“发电机保护A(B)屏励磁过负荷”、“强励动作”光字牌亮，无功升至340Mar，励磁电流升至2193A， AB相电压23.9kV ，BC相电压20.3kV，CA相电压23.1kV，6kV厂用电压升至6.8kV，400V电压升至425V左右。
事后通过分析故障录波和DCS中的数据，简述一下故障过程：图1 DCS故障趋势①、发电机2PT-C高压保险发生高阻快熔，励磁装置A通道、发变组保护A 屏的发电机C相二次电压突然由56.7V跌落至52V左右，发变组保护A屏“PT断线”告警；②、励磁装置A通道“PT断线”未动作，励磁装置迅速响应增加励磁电流，励磁电流最高达到1.3倍额定值，励磁装置发“强励动作”信号，发变组保护发“发电机过励磁”告警（定值1.05倍）。

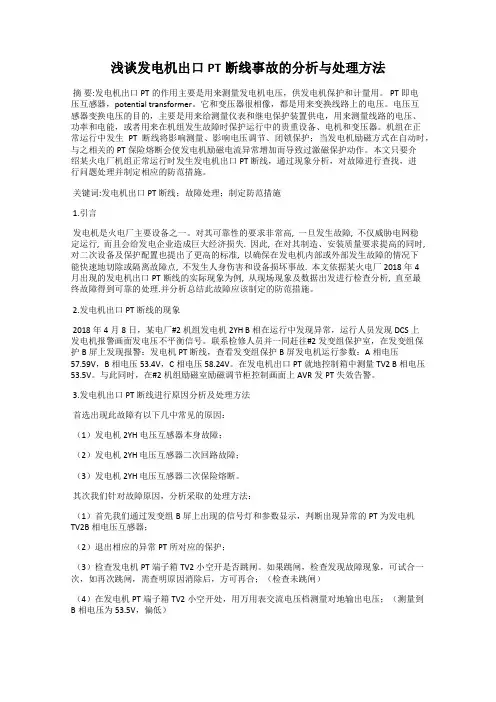

发电机出口PT断线或掉闸事故处置措施一、事故前运行方式：机组正常带负荷运行，发电机出口电压互感器1PT、2PT、3PT 投运且工作正常。
二、发电机出口PT断线或掉闸现象：1、发电机电压、有功、无功显示降低、为零或不变。
2、发电机周波显示可能失常。
3、发变组保护装置PT断线信号灯可能亮.4、发电机报警画面上发电压不平衡信号。
5、励磁调节器主、从方式可能切换，AVR发“PT失效”告警。
6、发电机、高厂变、励磁变电能表电能采集偏低。
三、发电机出口PT断线或掉闸原因：1、发电机电压互感器故障.2、电压互感器二次回路故障。
3、电压互感器一次保险熔断.四、发电机出口PT断线或掉闸处理：1、现在发变组保护A或B柜上确认出现异常的PT为哪一相哪一组PT。
2、退出相应异常的PT所对应的保护。
3、检查发电机PT端子箱小空开是否跳闸.如跳闸，检查未发现故障现象，可试合一次,如再次跳闸，须查明原因消除后,方可再合。
4、在发电机PT端子箱小空开处，用万用表交流电压档测量对地输出电压是否正常。
断开相应输出电压异常的小空开。
5、先将异常PT小车拉至试验位，检查PT一次侧触头动静部分确已脱开，静触头处防护板已合上。
6、拔下PT二次插销.7、将异常PT小车拉至间隔外，取下一次侧保险，用万用表电阻档测量保险电阻,如无测量数值或很大，则说明保险已熔断。
8、用万用表电阻档测量待更换的保险电阻,合格后放入PT小车一次侧保险安装座内,并对保险反复进行多次旋转，以消除保险端部与安装座间的氧化膜。
将PT小车推至试验位，投上PT二次插销,将PT小车推至工作位。
9、在发电机PT端子箱小空开处，用万用表交流电压档测量对地输出电压是否正常。
正常后，合上对应的小空开。
10、投入相应的保护压板.11、处理过程中，穿戴好绝缘手套和绝缘鞋，与带电部分保持安全距离.12、如为互感器故障，通知维护人员处理，同时运行人员加强监视.五、PT所带负荷：1PT所带负荷：第一套定子接地保护，故障录波仪，测量、发变组A柜电压量保护，AVR12PT所带负荷:第二套定子接地保护,测量,发变组B柜电压量保护，计量3PT所带负荷：第一套匝间保护，第二套匝间保护，AVR2六、注意事项：1、如PT出现异常,机组应自动切为“机跟随”或“基本方式"运行，否则手动进行干预,尽可能维持机炉参数稳定。
