TC流量控制

linux tc原理Linux tc原理Linux tc（Traffic Control）是Linux内核中的一种网络流量控制机制，用于管理和控制网络流量的传输速率、延迟、丢包等参数。

它可以在网络接口上实现带宽控制、流量限制和优先级管理等功能，为网络应用提供更好的服务质量。

Linux tc的原理是通过在数据包经过网络协议栈之前或之后，对数据包进行处理和调度，从而实现流量控制和管理。

它主要通过三个关键组件来实现：队列、过滤器和调度器。

队列是tc中的基本单位，用于存储和管理待传输的数据包。

在网络接口上，可以设置多个队列，每个队列可以配置不同的参数，如优先级、带宽等。

数据包进入队列后，根据配置的规则进行处理和调度。

过滤器用于根据规则匹配数据包，并对其进行过滤和分类。

过滤器可以根据数据包的源IP地址、目标IP地址、协议类型等条件来进行匹配，从而实现对不同流量的分流和控制。

调度器根据队列中数据包的特性和配置的策略，决定数据包的发送顺序和调度方式。

调度器可以根据带宽、延迟、丢包率等参数，采用不同的算法和策略来调度数据包，以满足不同应用的需求。

通过配置队列、过滤器和调度器，可以实现各种网络流量控制和管理策略。

例如，可以设置带宽限制，限制某个应用程序的网络传输速率，防止其占用过多带宽；还可以设置优先级管理，确保重要的数据包优先传输，提高网络服务质量。

除了基本的流量控制和管理功能，Linux tc还提供了一些高级功能，如拥塞控制、流量整形和流量分析等。

拥塞控制用于监测网络拥塞状态，并采取相应措施来避免拥塞的发生；流量整形可以对网络流量进行平滑处理，避免突发流量对网络性能的影响；流量分析可以对网络流量进行统计和分析，以便更好地了解网络状况和进行故障排除。

总结起来，Linux tc是一种强大而灵活的网络流量控制机制，通过队列、过滤器和调度器的协作，可以实现对网络流量的精细控制和管理。

它为网络应用提供了可靠的服务质量保障，使网络传输更加高效和可靠。

TC方案是什么意思引言TC（Traffic Control）指的是流量控制，是一种管理网络流量的技术方案。

在计算机网络中，流量控制是一项重要的任务，用于确保网络资源的合理分配和优化网络性能。

TC方案可以根据不同的需求对流量进行分类、调度和限制，从而实现网络服务质量的管理和优化。

本文将介绍TC方案的基本概念、工作原理以及在实际应用中的意义和使用场景。

TC方案的基本概念流量控制流量控制是指通过对网络流量进行控制，使其不超过网络设备或链路的处理能力。

通过流量控制，可以避免网络拥塞、提高网络的带宽利用率，确保重要的流量得到优先处理，从而提高网络的性能和用户体验。

调度算法调度算法是TC方案中的核心技术之一，用于决定不同流量的优先级和处理策略。

常用的调度算法包括先进先出（FIFO）、最短剩余时间优先（SJF）、最短作业优先（SJS）等。

通过合理选择和配置调度算法，可以实现对不同类型流量的灵活调度和优化。

限制速率限制速率是指通过设置速率上限，限制特定流量的发送速度。

通过限制速率，可以避免某些流量占用过多的带宽资源，确保其他流量能够得到合理的网络资源分配。

限制速率是TC方案中常用的一种流量控制手段。

TC方案的工作原理TC方案主要通过使用Linux内核的Traffic Control (tc)模块来实现。

tc模块是Linux内核自带的一个流量控制工具，提供了一系列的命令和选项，用于配置网络流量的分类、调度和限制。

TC方案的工作原理可以简单描述如下：1.分类流量：根据定义的规则和条件，对网络流量进行分类。

可以根据IP地址、端口号、服务类型等进行分类。

2.调度流量：使用合适的调度算法，对不同类别的流量进行优先级调度，决定其处理顺序和策略。

3.限制速率：根据需要，对特定类别的流量设置速率上限，限制其发送速度。

可以根据需求进行灵活配置。

TC方案的意义和使用场景改善网络性能通过合理使用TC方案，可以改善网络的性能和稳定性。

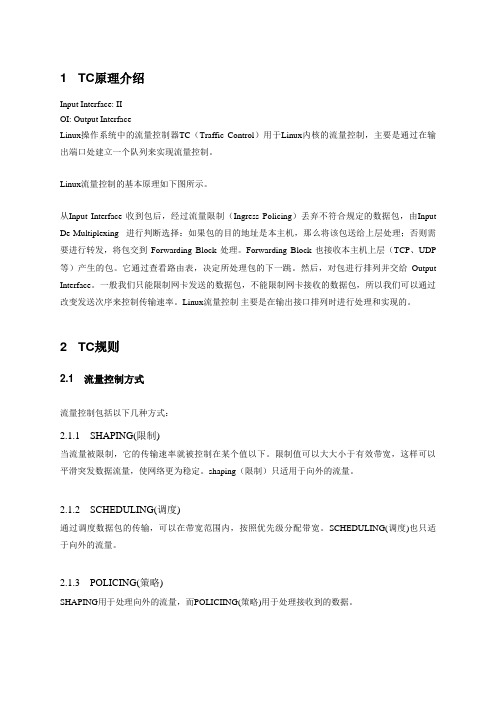

1 TC原理介绍Input Interface: IIOI: Output InterfaceLinux操作系统中的流量控制器TC（Traffic Control）用于Linux内核的流量控制，主要是通过在输出端口处建立一个队列来实现流量控制。

Linux流量控制的基本原理如下图所示。

从Input Interface 收到包后，经过流量限制（Ingress Policing）丢弃不符合规定的数据包，由Input De-Multiplexing 进行判断选择：如果包的目的地址是本主机，那么将该包送给上层处理；否则需要进行转发，将包交到Forwarding Block 处理。

Forwarding Block 也接收本主机上层（TCP、UDP 等）产生的包。

它通过查看路由表，决定所处理包的下一跳。

然后，对包进行排列并交给Output Interface。

一般我们只能限制网卡发送的数据包，不能限制网卡接收的数据包，所以我们可以通过改变发送次序来控制传输速率。

Linux流量控制主要是在输出接口排列时进行处理和实现的。

2 TC规则2.1 流量控制方式流量控制包括以下几种方式：2.1.1SHAPING(限制)当流量被限制，它的传输速率就被控制在某个值以下。

限制值可以大大小于有效带宽，这样可以平滑突发数据流量，使网络更为稳定。

shaping（限制）只适用于向外的流量。

2.1.2SCHEDULING(调度)通过调度数据包的传输，可以在带宽范围内，按照优先级分配带宽。

SCHEDULING(调度)也只适于向外的流量。

2.1.3POLICING(策略)SHAPING用于处理向外的流量，而POLICIING(策略)用于处理接收到的数据。

2.1.4DROPPING(丢弃)如果流量超过某个设定的带宽，就丢弃数据包，不管是向内还是向外。

2.2 流量控制处理对象流量的处理由三种对象控制，它们是：qdisc(排队规则)、class(类别)和filter(过滤器)。

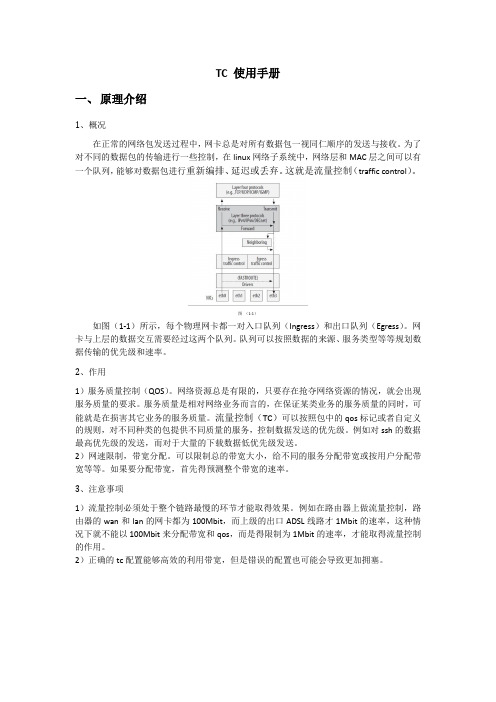

TC 使用手册一、原理介绍1、概况在正常的网络包发送过程中，网卡总是对所有数据包一视同仁顺序的发送与接收。

为了对不同的数据包的传输进行一些控制，在linux网络子系统中，网络层和MAC层之间可以有一个队列，能够对数据包进行重新编排、延迟或丢弃。

这就是流量控制（traffic control）。

图（1-1）如图（1-1）所示，每个物理网卡都一对入口队列（Ingress）和出口队列（Egress）。

网卡与上层的数据交互需要经过这两个队列。

队列可以按照数据的来源、服务类型等等规划数据传输的优先级和速率。

2、作用1）服务质量控制（QOS）。

网络资源总是有限的，只要存在抢夺网络资源的情况，就会出现服务质量的要求。

服务质量是相对网络业务而言的，在保证某类业务的服务质量的同时，可能就是在损害其它业务的服务质量。

流量控制（TC）可以按照包中的qos标记或者自定义的规则，对不同种类的包提供不同质量的服务，控制数据发送的优先级。

例如对ssh的数据最高优先级的发送，而对于大量的下载数据低优先级发送。

2）网速限制，带宽分配。

可以限制总的带宽大小，给不同的服务分配带宽或按用户分配带宽等等。

如果要分配带宽，首先得预测整个带宽的速率。

3、注意事项1）流量控制必须处于整个链路最慢的环节才能取得效果。

例如在路由器上做流量控制，路由器的wan和lan的网卡都为100Mbit，而上级的出口ADSL线路才1Mbit的速率，这种情况下就不能以100Mbit来分配带宽和qos，而是得限制为1Mbit的速率，才能取得流量控制的作用。

2）正确的tc配置能够高效的利用带宽，但是错误的配置也可能会导致更加拥塞。

二、队列1、队列简介队列就是包的一个缓冲池，能够规划包的优先级、限制发包速率、阻塞时丢弃包等等。

内核定义了队列的一套操作接口。

现在有很多种队列可以使用，不同的队列底层实现不同，作用也是不相同的。

队列分为无类的队列和分类的队列。

无类的队列：无法再细分成子类，所以对带宽资源的限制也无法再细分。

TC解决方案标题：TC解决方案引言概述：TC（Traffic Control）解决方案是一种用于管理网络流量和优化网络性能的技术方案。

在当今互联网高速发展的时代，网络流量管理变得尤为重要，TC解决方案能够帮助网络管理员更有效地管理网络流量，提高网络性能。

一、流量控制1.1 实时监控网络流量：TC解决方案可以实时监控网络流量，帮助管理员了解网络的实时负载情况，及时调整网络配置。

1.2 限制带宽使用：通过设置带宽限制，可以避免某些应用程序或用户占用过多带宽，影响其他用户的网络体验。

1.3 防止网络拥塞：TC解决方案可以根据网络流量情况进行智能调度，避免网络拥塞的发生，保障网络稳定运行。

二、流量分类2.1 根据应用程序进行流量分类：TC解决方案可以根据应用程序类型对网络流量进行分类，优先保障重要应用程序的流量传输。

2.2 区分不同用户的流量：通过识别不同用户的流量，可以为不同用户分配不同的带宽资源，提高网络的公平性和效率。

2.3 根据服务类型进行流量分类：将不同服务类型的流量进行分类管理，确保关键服务的流量传输优先级。

三、流量优化3.1 压缩数据包：通过压缩数据包的方式，可以减少网络传输的数据量，提高网络传输效率。

3.2 缓存常用数据：将常用的数据缓存到本地，可以减少网络传输的次数，提高数据传输速度。

3.3 优化网络路由：通过优化网络路由，可以缩短数据传输的路径，减少网络延迟，提高网络性能。

四、安全防护4.1 防火墙功能：TC解决方案可以提供防火墙功能，对网络流量进行过滤和检测，保护网络安全。

4.2 攻击防范：通过识别网络中的恶意流量，可以及时防范网络攻击，保护网络安全。

4.3 数据加密：对网络传输的数据进行加密处理，防止数据泄露和窃取，保障数据安全。

五、性能监控5.1 实时性能监控：TC解决方案可以实时监控网络性能指标，帮助管理员及时发现网络问题并进行调整。

5.2 数据报告生成：生成网络性能报告，分析网络流量情况和性能表现，为网络优化提供数据支持。

tc处理的过程以TC处理的过程为标题，写一篇文章：标题：如何进行TC处理概述：TC（Traffic Control）是一种用于网络流量控制和管理的工具，它可以帮助我们实现带宽限制、流量调度和延迟模拟等功能。

本文将介绍如何使用TC进行流量控制的具体步骤和注意事项。

一、安装TC工具我们需要在目标设备上安装TC工具。

TC是Linux内核的一部分，所以在大多数Linux发行版上都已经预装了TC。

如果您的系统没有预装TC，则可以通过包管理器进行安装。

例如，在Debian/Ubuntu系统上，可以使用以下命令进行安装：sudo apt-get install iproute2二、配置网络接口在进行TC处理之前，我们需要先配置网络接口。

您可以使用ifconfig或ip命令查看当前系统上的网络接口。

选择要进行流量控制的网络接口，并确保其状态为UP。

例如，如果要对eth0接口进行流量控制，可以使用以下命令将其设置为UP状态：sudo ifconfig eth0 up三、创建TC策略接下来，我们需要创建TC策略。

TC的配置是通过使用类别（class）、过滤器（filter）和队列（queue）来实现的。

我们可以使用tc命令来创建和管理这些策略。

1. 创建类别：我们需要创建一个类别来定义流量控制规则。

例如，我们可以使用以下命令创建一个名为"myclass"的类别：sudo tc qdisc add dev eth0 root handle 1: htb default 102. 添加过滤器：然后，我们需要添加过滤器来匹配特定的流量。

过滤器可以基于IP 地址、端口号、协议等进行匹配。

例如，我们可以使用以下命令添加一个过滤器：sudo tc filter add dev eth0 parent 1: protocol ip prio 1 u32 match ip src 192.168.0.2 flowid 1:103. 配置队列：我们需要配置队列来定义流量的处理方式。

tc命令与iptables规则tc命令与iptables规则是两个非常重要的Linux命令工具，它们在网络管理和安全方面起到了关键作用。

本文将一步一步回答关于这两个主题的问题，从基础知识到实际应用进行详细介绍。

一、什么是tc命令？tc命令是Linux中的一个网络管理工具，全称为Traffic Control，用于控制和配置网络流量。

通过tc命令，可以实现带宽控制、流量整形和优先级设置等功能，从而确保网络资源的有效分配和优化。

1. tc命令的基本语法tc命令的基本语法如下：tc [options] action command [command-options]其中，options是一些可选的参数，action是指定具体的操作（如add、change、del等），command表示要执行的具体操作（如qdisc、class、filter等），command-options是操作相关的选项参数。

2. tc命令中的关键概念在使用tc命令时，有几个关键概念需要了解：- qdisc（Queueing Discipline）：队列调度器，用于控制数据包的排队和调度。

常用的qdisc包括pfifo、sfq、htb等。

- class（分类）：用于对数据包进行分类和分组。

每个分类可以应用不同的qdisc和过滤规则。

- filter（过滤器）：用于根据特定的条件过滤数据包。

可以根据源IP、目标IP、协议、端口等进行过滤。

二、什么是iptables规则？iptables规则是Linux中的一个防火墙工具，用于配置和管理网络包过滤。

通过iptables规则，可以实现网络流量的过滤、转发和NAT等功能，从而保护网络资源的安全。

1. iptables规则的基本语法iptables规则的基本语法如下：iptables -t table_name command [command-options] [match] [target]其中，table_name表示所使用的表，常用的表包括filter、nat、mangle 等；command表示具体要执行的操作，常用的操作包括-A、-D、-I等；command-options是一些选项参数；match是匹配条件，用于指定要匹配的字段和条件；target是要执行的动作，比如ACCEPT、DROP、REJECT 等。

tc qdisc 原理TC（Traffic Control）是Linux系统中的一个网络流量控制工具，通过对网络流量进行管理和调度，可以实现对网络带宽的合理分配和流量控制。

而Qdisc（Queueing Discipline）是TC中的一种队列规则，用于管理和调度网络数据包的排队和发送。

本文将围绕着TC Qdisc的原理展开，介绍其作用、分类、工作原理以及常见的应用场景。

一、TC Qdisc的作用在计算机网络中，当多个主机同时进行数据传输时，往往会出现网络拥塞的情况，导致网络性能下降、延迟增加等问题。

TC Qdisc的作用就是通过对网络数据包进行管理和调度，实现对网络带宽的合理分配和流量控制，从而提高网络的性能和稳定性。

二、TC Qdisc的分类TC Qdisc根据其实现的功能和特点可以分为多种类型，常见的有以下几种：1. pfifo（Priority First In, First Out）：按照数据包的到达顺序进行排队和发送，没有对数据包进行任何处理。

适用于对延迟要求较低的应用场景。

2. bfifo（Byte First In, First Out）：按照数据包的大小进行排队和发送，较大的数据包会优先发送。

适用于对带宽要求较高的应用场景。

3. sfq（Stochastic Fairness Queueing）：采用随机算法对数据包进行排队和发送，实现公平的带宽分配。

适用于对带宽公平分配要求较高的应用场景。

4. tbf（Token Bucket Filter）：通过令牌桶算法对数据包进行排队和发送，实现对网络流量的限制和控制。

适用于对网络流量进行严格控制的应用场景。

三、TC Qdisc的工作原理TC Qdisc的工作原理主要包括以下几个步骤：1. 分类（Classification）：根据规则将网络数据包进行分类，可以根据源IP地址、目标IP地址、端口号等进行分类。

2. 排队（Queueing）：将分类后的数据包按照一定的规则放入相应的队列中，等待发送。

Linux tc流量控制相关笔记一、概念1.qdisc，队列规定（规则）。

管理设备的队列进出队列的算法。

2.class，分类。

存放队列元素，也是根据过滤条件进行分类后存放结果的位置。

创建class时，该class会有一个默认的qdisc子结点，类型为pfifo_fast。

如果该class下再另创建一个qdisc，则原来默认的pfifo_fast qdisc会自动被删除。

如果再将另创建的qdisc删除，则class下会自动恢复默认的qdisc。

3.filter，过滤器。

分类的实施者，决定由哪个class处理数据包。

4.每一个qdisc或class都有一个唯一的标识：handle（句柄）。

格式是：“主号:次号”。

句柄具有接口本地性，不同的网络接口下的qdisc或class可以有相同的句柄。

对于qdisc可省略次号，例如：“1:”等价于“1:0”，次号固定是0。

class不能省略次号。

class的主号码必须和父类的主号码一致。

5.任何class出队列都不会比父类快、不会比parent允许的时间更早。

父类相当于子类的限制条件。

6.class的rate指保证得到的带宽，是一个平均值。

所有子类的rate总和应不大于父类的rate值。

7.删除qdisc后，该qdisc下配置的所有的qdisc、class、filter会全部被删除。

在reboot设备后，所有的配置也会自动被清除。

二、流量控制的步骤1.针对物理设备（例如：eth1）绑定一个qdisc。

2.在qdisc上建立class。

3.为class建立相应的filter，将数据包映射到相应的class进行处理。

配置完成后，可使用tc qdisc/class/filter show dev DEVNAME 命令查看配置的结果。

要测量实际的流量，可通过传输或下载文件进行查看。

linux下可测量流量速率的工具有ifstat，iftop，nethogs，sysstat，iptraf等。

linux中tc的用法一、简介tc（TrafficControl）是Linux中用于网络流量控制的工具，它可以对网络接口、流量门限、路由、QoS等参数进行配置和管理。

通过使用tc，可以实现对网络流量的灵活控制，提高网络性能和可靠性。

二、基本用法1.查看可用命令：在Linux中，可以使用以下命令查看可用的tc 命令：```shelltcqdiscshow```该命令将显示系统中可用的队列管理规则（QoS）。

2.设置流量门限：可以使用以下命令设置网络接口的流量门限：```shelltcqdiscadd<interface>rootnetemdelay<time>```其中，<interface>是要设置流量的网络接口，<time>是延迟时间（以秒为单位）。

该命令将为指定的网络接口添加一个netem队列管理规则，实现流量延迟的控制。

3.查看流量统计：可以使用以下命令查看网络接口的流量统计信息：```shelltcstatistics<interface>```该命令将显示指定网络接口的流量统计数据，包括输入、输出、错误等。

4.禁用流量控制：可以使用以下命令禁用网络接口的流量控制：```shelltcqdiscdel<interface>root```该命令将删除指定网络接口的rootqueue管理规则，取消流量控制。

三、高级用法1.使用class和filter：tc提供了class和filter机制，可以实现对网络流量的分类和过滤。

通过为每个class或filter分配不同的流量门限和QoS参数，可以实现更加精细的流量控制。

2.使用权重和偏移：可以使用权重和偏移来为不同的class或filter分配不同的带宽。

通过调整权重和偏移值，可以实现更加灵活的流量分配策略。

3.使用iptables结合tc：可以将iptables规则与tc命令结合使用，实现更加复杂的网络流量控制。
