视频以太网交换机施工技术规范

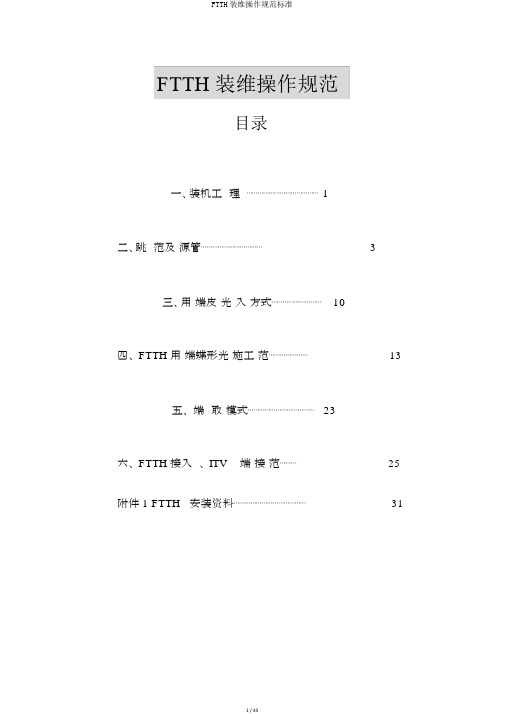

FTTH 装维操作规范目录一、装机工理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1二、跳范及源管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3三、用端皮光入方式⋯⋯⋯⋯⋯⋯⋯⋯⋯10四、 FTTH 用端蝶形光施工范⋯⋯⋯⋯⋯⋯⋯13五、端取模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23六、 FTTH 接入、 ITV 端接范⋯⋯⋯25 附件 1 FTTH安装资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31一、装机工单办理1 、登陆综调系统，进入平常工作→流程监控→BSS 工单，业务种类选择 FTTH- 固话（或宽带），点击盘问：2 、选择相应工单办理，注意工单中的用户说明，判断可否需要ONU 建设。

工单中另附有相关设备与光路资源信息。

3 、依照业务号码盘问相关的ONU 建设工单：4 、选择相应工单办理，注意工单中的设备赠予信息及设备资源信息，依照ONU 编码中的厂商简写（如ZX,HW ）判断使用何种ONU 设备。

5 、打印业务开通工单与ONU 建设单。

注意：上述工单获取方式仅以苏州当地网为例，其他当地网请参照执行。

E8-C（PON 上行）工单获取方式与上述方式稍有差异，盘问选择业务种类时需选择“ PON 上行 E8-C 设备建设”。

二、跳纤规范及资源管理装维经理接到跳纤岗工单后第一要工单上的信息今后，打印标签，再到现场进行跳纤工作1 、综调系统提取ONU 建设工单表示上联跳纤地址及GJ008 内， PT-POS-6241 分光器第一芯表示下联跳纤地址及GJ008 内第盘纤盒第一芯2、跳纤跳纤长度控制1 、分光器至用户光缆的跳纤，长度余长控制在50CM 以内，一般采用 1 米、2 米、 2 米 5 、3 米的尾纤。

2 、用户终端盒内ONU 与光纤端子跳纤一般采用50CM 的短尾纤。

常备纤规格常备纤采用： 50CM 、1M 、 1.5M 、2M 、2.5M 、3M跳纤规范为保证 ODF设备现场规范有序，详尽操作规范明确以下：1、跳纤操作必定满足架内整齐、布线雅观、便于操作、少占空间的原则。

交换机安全技术操作规程范本一、概述本操作规程旨在确保交换机的安全使用和管理，保护网络安全和稳定运行。

所有使用或管理交换机的人员必须严格遵守规程的要求和执行，确保交换机始终处于安全状态。

二、交换机的物理安全1. 交换机应放置在专用机房或安全密闭的机柜内，不得随意搬动或移位。

2. 交换机所在的机房或机柜应保持清洁整洁，防止灰尘和杂物对交换机的影响。

3. 交换机的电源线应连接到可靠稳定的电源插座，避免插座过载或接线不牢造成电源问题。

4. 交换机的周边环境应保持适宜的温湿度，防止过热或过湿对交换机的影响。

5. 在进行日常维护或更换硬件时，必须确保交换机已断电并由专业人员操作。

三、交换机的管理安全1. 交换机的管理密码应采用强密码，并定期更改，且不得与其他系统或设备密码相同。

2. 交换机管理口应与其他接口隔离，并只允许授权人员使用。

3. 系统应启用登录失败锁定功能，对多次登录失败的账号进行自动锁定和报警。

4. 交换机应定期备份配置文件，并保存在安全可靠的地方，以便在需要时恢复配置。

5. 交换机的软件应及时进行安全更新，并定期审核安全补丁情况，确保系统安全漏洞的修复。

6. 交换机的远程管理功能应只在必要时才启用，并限制远程管理的IP地址范围。

7. 所有与交换机相关的操作应有完整的操作记录，包括操作人员、时间、操作内容等。

四、交换机的访问控制1. 交换机应启用基于MAC地址的入口策略，只允许授权的设备接入网络。

2. 对重要端口或敏感端口，应启用端口安全功能，限制MAC地址的绑定数量和关联关系。

3. 对外部网络的访问，应通过ACL（访问控制列表）进行过滤和限制。

4. 对交换机的远程管理访问应设置访问控制策略，限制来源IP 地址、端口和协议。

五、交换机的流量监控与异常处理1. 交换机应启用流量监控功能，对入/出口流量进行实时监控和分析。

2. 对流量异常、拥堵或非法访问，应及时报警，并进行相应的处理和调整。

3. 对网络攻击或异常流量攻击，应及时做好应急处理措施，防止蔓延和影响整个网络。

驻马店市亚玛顿70MW光伏并网发电项目视频监控及安防系统技术规范书2016年06月1 适用范围1.1 本设备技术规范书针对驻马店市亚玛顿70MW光伏并网发电项目提出基本的要求，主要包含系统设备的功能设计、结构、性能、安装、试验、服务、技术支持等方面的要求。

1.2 投标人提供设备必须是全新、新型设备，并保证设备满足使用地电网相关要求及相应规程规范。

1.4 投标方应仔细阅读招标文件，包括商务和技术部分的所有规定。

由投标者提供的设备的技术规范应与本技术规范书中规定的要求相一致。

投标者也可以推荐满足本技术规范书要求的类似的定型产品，但必须提出详细的技术偏差。

1.5 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标者应提供符合IEC最新版本的标准和本规范书要求的成熟系统和优质产品。

当本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.6 如果投标者没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的系统及设备完全符合本技术规范书的要求。

如有异议，应在投标书中以“对技术规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.7 技术规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.8 本技术规范书中涉及的有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.9 本技术规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

1.13 全部设备要求在年月日到货（到货指运至项目现场）。

1.14 投标方供应的全部供应设备及配件需提供 2年质保。

1.15 供货清单所列设备仅为视频监控及安防系统的主要设备，投标方需提供为使系统能够正常投运的全部附件并负责安装调试，保证系统能顺利投运并通过验收。

如所供设备无法满足要求，投标方有义务无偿调换及补充。

因设备原因造成项目无法按期投运，招标方有权索赔。

交换机工安全操作规程背景介绍交换机是现代网络通信中极为重要的设备，其职能是连接多个网络节点形成网络，实现计算机设备之间的通信。

作为网络通信中的关键设备之一，交换机工作的稳定性和安全性对整个网络系统的性能和可靠性有着不可忽视的重要影响。

为了确保交换机工作的安全性及维护运营的稳定性，制定本交换机工安全操作规程。

安全操作流程正确操作流程1.首先，切勿私自动手对交换机进行硬件更换或部件维修等行为，一切交换机运营中的维护和保养工作必须在专业人员的指导和监督下进行。

2.操作前应仔细查看交换机设备规格说明书及操作手册，根据其规定进行操作。

3.在进行任何连接或拔出操作前，确认系统的开关已经关闭并拔出电源线。

4.如果需要多个人员同时操作交换机，应指定一名专人负责协调，其他人员按照其安排进行操作。

5.对于故障交换机的维修、保养等操作，必须在停电状态下进行。

禁止操作流程1.严禁在交换机运行期间打开机箱或逐一拔插各种线路或部件进行检查。

2.禁止开启其它非必须软件应用程序的同时在进行交换机的相关配置或维护工作，以避免找错时被误导。

3.任何时候均不可在开放的交换机中进行热插拔操作，必须首先对其进行关闭和设备下电操作，再行拔插。

4.严禁对已经配置好的交换机进行随意的复位或恢复出厂设置等操作，以避免会造成数据丢失及整个系统的奔溃等严重后果。

安全预防措施验证合法性1.操作人员必须经过严格的安全教育培训，并且是否有相关证书进行验证。

2.禁止任何未授权的第三方人员或未授权的电脑用户对交换机进行不必要的操作。

责任分配1.为了保障交换机运营的安全性及稳定性，应在系统中定义交换机的管理者，并由管理者对相关权限进行授权。

2.交换机的所有记录，都要与操作人员做好明确的关联，并且要有相关安全配置，如IP地址访问控制等。

安全防范1.在交换机设备的位置注明警告标语和紧急联系电话。

2.在其所在的网络中加装防火墙或其他网络安全设备进行相关的攻击监测和威胁识别。

“天网”工程设计规范及方案指导目录第一章总则全省社会治安视频监控“天网”工程设计、安装、验收、维护必须符合安防行业有关视频监控系统标准规范要求。

本规范适用于全省社会治安视频监控“天网”工程的新建、扩展和改建工程的设计、施工以及维护、验收，内容涵盖设备安装、布线、标签标识、开通测试及工程质量验收等各方面。

本规范适用于承接全省社会治安视频监控“天网”工程的施工单位（部门），包括工程建设部门、各施工单位（部门）以本规范为指导，规范施工作业和竣工交付。

第二章客户端设备安装要求本工程客户端设备包括监控前端（摄像机、云台、视频编码器等），用户接入设备（视频光端机、光猫、ONU），监控中心（用户控制台、解码器、监视器或PC、电视墙等显示设备、客户端软件等）三个部分。

一、总体要求安装人员在客户端进行设备安装时应遵守划定范围，在设备安装前必须征求客户意见，明确设备安装位置，接电源位置，信号线在客户端的走线方式和走向等。

设备安装中应严格按照合同、设计中确定的设备种类、型号、接口类型等进行施工。

进行设备安装前，应对用户端设备的使用环境进行检查，检查内容包括用户电源、接地、环境温度、湿度、防尘情况。

环境检查完成后，应作记录，并将记录结果在最后的开通交付报告中标识、注明。

在设备安装前，应按厂家使用说明书中的安装步骤，利用设备面板上开关，进行相关自检测试，如设备指示灯能按照要求正常工作，则设备通过自检。

如设备指示灯不能按要求正常工作，则不能通过自检，应进行故障判断及排除，必要时与设备厂家联系。

二、监控前端安装要求监控前端（摄像机、云台）必须符合全省社会治安视频监控“天网”工程相关的技术标准。

在搬动、架设摄像机过程中，不得打开镜头盖。

安装前需将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装；检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向。

检查摄像机防护罩的雨刷动作，及防护罩内紧固情况。

摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

移动通信交换机施工安装操作规范一、施工前准备1、环境检查安装机房应具备良好的通风、散热条件，温度应保持在18℃至28℃之间，相对湿度应在 40%至 65%之间。

机房的防尘、防静电措施应符合要求，地面应平整、坚固。

检查机房的电源供应，确保电压稳定，交流电源的电压波动范围应在额定值的±10%以内，直流电源的电压波动范围应在额定值的±5%以内。

2、设备检查对移动通信交换机设备进行开箱检查，核对设备型号、规格、数量是否与合同一致。

检查设备外观是否完好，有无变形、划伤、受潮等现象。

检查设备的随机附件、技术资料是否齐全。

3、工具和材料准备准备好施工所需的工具，如螺丝刀、扳手、钳子、万用表、示波器等，并确保工具完好、可用。

准备好所需的安装材料，如电缆、跳线、线槽、线管等，并确保材料的质量符合要求。

4、人员培训施工人员应熟悉移动通信交换机的安装流程和操作规范，具备相关的技术知识和技能。

对施工人员进行安全培训，确保施工过程中的人身安全和设备安全。

二、设备安装1、机柜安装根据机房的布局和设计要求，确定机柜的安装位置。

使用膨胀螺栓将机柜固定在地面上，确保机柜稳固、垂直。

调整机柜的前后门，使其开关灵活、无卡顿现象。

2、设备上架将移动通信交换机设备小心地搬运至机柜旁，避免碰撞和损伤。

按照设备的安装说明，将设备逐件安装到机柜中，确保设备安装牢固、整齐。

连接设备之间的内部电缆和跳线，注意插头的方向和位置，确保连接可靠。

3、外部电缆连接根据设计要求，敷设外部电缆，如电源线、传输线、信号线等。

将电缆引入机柜，并通过线槽、线管进行整理和固定，确保电缆排列整齐、美观。

按照电缆的标识和接线端子的标识，将电缆连接到相应的设备端口上，确保连接正确、牢固。

三、设备调试1、加电前检查在给设备加电前，再次检查设备的安装情况，确保设备安装无误、电缆连接可靠。

检查电源线路的连接是否正确，有无短路、断路等现象。

测量电源电压，确保电压符合设备的要求。

通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。

第一部分程控交换设备工程安装施工规范一安装工艺1 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。

1.2 用吊垂测量，机架安装垂直偏差度应不大于3mm。

1.3 大列主走道侧必须对齐成直线，误差不大于5mm。

相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。

1.4 各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。

1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。

各种文字和符号标志应正确、清晰、齐全。

1.6 机架、列架必须按施工图的抗震要求进行加固。

1.7 告警显示单元安装位置端正合理，告警标志清楚。

2 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。

2.2 终端设备应配备完整，安装就位，标志齐全、正确。

3 总配线架及各种配线架3.1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。

跳线环位置应平直整齐。

3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。

3.3 总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。

3.4 配线架接线板安装位置应符合施工图设计，各种标志完整齐全。

3.5 配线架必须按施工图要求进行抗震加固。

3.6 总配线架直列告警装置及总告警装置设备安装齐全。

4 电缆走道及槽道4.1 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。

4.2 安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。

3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。

以太网交换机安全操作及保养规程1. 前言随着网络技术的不断发展，以太网交换机已经成为了现代企业中不可或缺的重要设备之一。

然而，由于其高度集成性和复杂性，若不注意操作规范与注意事项，就可能会对设备的正常运行产生不良影响。

因此，为了保障以太网交换机的稳定运行，本文将介绍以太网交换机的安全操作技巧及保养规程。

2. 安全操作技巧2.1 使用合适的电源线对于以太网交换机的电源线，要选择符合规格的产品。

建议使用厂家推荐的电源线，不要使用二手电源线或电源线接头损坏的电源线。

并请注意线材的接头卡扣，确保稳固连接。

2.2 使用合适的电源插座对于电源插座，应选择符合规格的插座，并尽量使用专门的插座。

不要将以太网交换机和其他电器设备插在同一个插座上，以免电压过高或过低影响设备正常运行。

2.3 避免使用过长的网线在使用网线时，应尽量使用合适长度的网线。

因为如果网线过长，会影响网络信号的传输，导致网络阻塞或者跑的很慢。

2.4 避免使用未经授权的电缆连接设备不要使用未经授权的电缆连接以太网交换机和其他电器设备，以免影响设备的正常运行，且容易被黑客入侵。

2.5 确保正确的设备线路连接用网线对设备进行连接的时候，需要一端与交换机相连接，另一端连接到计算机或网络设备。

请确保正确的设备线路连接，正确的线路连接能够保证网络的正常传输。

2.6 禁止在交换机表面堆积杂物以太网交换机的表面应该保持清洁，不要在表面堆积任何杂物，以免影响散热，导致设备过热。

2.7 确保通风以太网交换机的通风要求一定在范围内。

设备周围最好空着不占用太多的存储，确保周边的环境通风。

否则，过多的热量积累可能导致冷却故障或硬件故障。

2.8 禁止在不通电的情况下直接插拔网线在插拔网线之前，要先停止设备电源，不能在不通电的情况下直接插拔网线，这样可能会导致设备受损。

3. 保养规程3.1 定期进行设备升级在设备升级方面，需要定期升级以太网交换机的固件等软件。

升级软件可以使设备更高效地工作，提升设备的运行效率。

移动通信交换机施工安装操作规范移动通信交换机施工安装操作规范1. 引言2. 施工前准备工作在开始施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 系统设计在施工前，需要进行系统设计工作，包括交换机的位置布置、电源需求、网络连接等。

设计人员需要根据实际情况进行设计，确保交换机的安装能够满足系统需求。

2.2 环境检查在施工前，需要对施工区域进行环境检查。

检查包括温度、湿度、电源等环境条件的合规性，以及是否存在影响施工安装的因素。

如果存在不符合要求的情况，需要进行相应的处理和改善。

2.3 施工材料准备在施工前，需要准备好所需的施工材料，包括交换机、电源线、网络线等。

需要检查材料的质量和数量，确保施工过程中的材料供应畅通。

3. 施工安装过程在进行施工安装过程中，需要按照一定的操作步骤进行，以确保施工的质量和效果。

3.1 交换机安装位置根据系统设计的要求，确定交换机的安装位置。

安装位置应在通风良好、温度适宜、防尘条件较好的区域。

需要确保交换机与其他设备之间有足够的空隙和通道。

3.2 电源连接连接交换机的电源线，确保电源的稳定供应。

在连接电源线时，需要检查线路的接口和插头，确保连接牢固可靠，并避免电源线受到外力拉扯。

3.3 网络连接连接交换机与其他设备之间的网络线路。

在连接网络线路时，需要检查线路的接口和插头，确保连接牢固可靠，并避免线路受到外力拉扯。

3.4 交换机配置按照系统设计的要求，对交换机进行配置。

配置包括IP地质设置、端口配置、路由配置等。

在配置过程中，需要仔细检查和核对配置信息，确保配置的正确性和一致性。

3.5 系统测试在完成施工安装后，需要进行系统测试，以确保交换机的正常运行。

测试包括网络连通性测试、系统性能测试等。

在测试过程中，需要记录测试结果并进行分析，及时发现和排除问题。

4. 施工与验收在施工完成后，需要进行与验收工作，以确保施工质量和效果的达到要求。

4.1 施工对整个施工过程进行，包括工作进展、问题和解决方案等。
