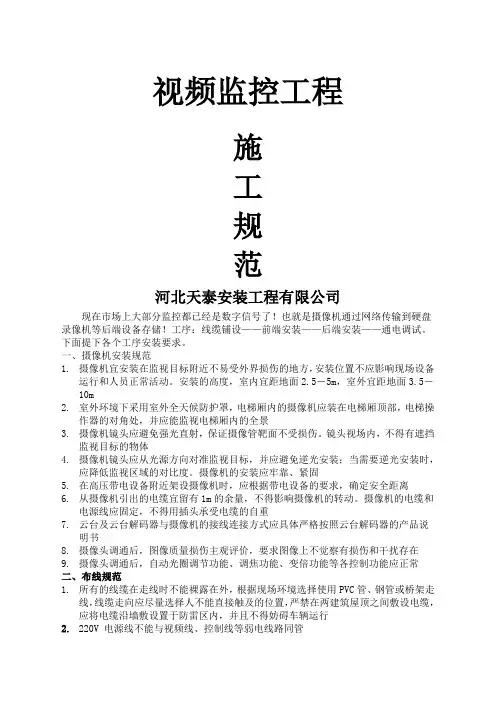

视频监控工程施工规范河北天泰安装工程有限公司现在市场上大部分监控都已经是数字信号了！也就是摄像机通过网络传输到硬盘录像机等后端设备存储！工序：线缆铺设——前端安装——后端安装——通电调试。
下面提下各个工序安装要求。
一、摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。
安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m2.室外环境下采用室外全天候防护罩，电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景3.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。
镜头视场内，不得有遮挡监视目标的物体4.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。
摄像机的安装应牢靠、紧固5.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离6.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄像机的电缆和电源线应固定，不得用插头承受电缆的自重7.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书8.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在9.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常二、布线规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行2.220V电源线不能与视频线、控制线等弱电线路同管3.网络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。
4.经过室外的网络信号线必须采用室外型5.所有网络信号线两端需采用明显的永久性标签6.PVC管、钢管和桥架在室外的接口处应做防水处理7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右9.网络信号线必须采用满足超五类标准以上的UTP电缆。
视频监控工程施工规范河北天泰安装工程有限公司现在市场上大部分监控都已经是数字信号了！也就是摄像机通过网络传输到硬盘录像机等后端设备存储！工序：线缆铺设——前端安装——后端安装——通电调试。
下面提下各个工序安装要求。
一、摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。
安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m2.室外环境下采用室外全天候防护罩，电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景3.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。
镜头视场内，不得有遮挡监视目标的物体4.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。
摄像机的安装应牢靠、紧固5.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离6.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄像机的电缆和电源线应固定，不得用插头承受电缆的自重7.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书8.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在9.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常二、布线规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行2.220V 电源线不能与视频线、控制线等弱电线路同管3.网络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。
4.经过室外的网络信号线必须采用室外型5.所有网络信号线两端需采用明显的永久性标签6.PVC管、钢管和桥架在室外的接口处应做防水处理7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右9.网络信号线必须采用满足超五类标准以上的UTP电缆。
视频安防监控系统施工工艺标准目录前言 (3)一、施工工艺描述 (3)1、施工技术总则 (3)2、安全操作技术一般规定 (3)二、材料、设备要求 (4)1、前端部分 (4)2、传输部分 (4)3、终端部分 (4)4、设备选型及验收 (4)5、其他材料 (4)三、机具设备 (4)1、安装器具 (4)2、测试器具 (4)四、作业条件 (5)1、施工前具备条件 (5)五、操作工艺 (5)1、工艺流程 (5)2、施工准备 (5)3、管路敷设 (6)4、线槽敷设 (7)5、箱、盒安装 (8)6、线缆布放及连接 (9)7、供电防雷与接地施工工艺 (17)8、温度、湿度要求 (18)9、前端设备安装（摄像机、防护罩、云台） (19)10、数字监控系统中交换机的选型和安装标准 (33)11、控制中心布局设计及设备安装工艺 (39)前言本标准适用于以监视为主要目的的民用闭路电视监控系统的安装工程。
工程施工应以设计图纸和有关施工质量验收规范为依据。
一、施工工艺描述1、施工技术总则1.1严格按照批准后施工图设计进行施工。
1.2接到任务书，制订详细的施工方案、计划和进度，确保按时完成任务。
1.3审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。
更好的，按期、按质、按量完成施工任务。
1.4遵守国家或部委颁发的法规、标准和规范。
1.5严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。
1.6施工质量要以施工质量第一位宗旨，加强施工现场的管理和施工监督，严格执行施工规范。
做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。
符合相关技术要求。
1.7严格按施工操作程序施工，做到文明施工、文明生产。
施工中做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。
鉴于安全生产责任重大，严格执行国家有关标准和内蒙古兴泰电子科技有限责任公司安全目标责任状的相关规定”。
视频监控工程施工规范河北天泰安装工程有限公司现在市场上大部分监控都已经是数字信号了！也就是摄像机通过网络传输到硬盘录像机等后端设备存储！工序:线缆铺设——前端安装—-后端安装——通电调试。
下面提下各个工序安装要求。
一、摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动.安装的高度，室内宜距地面2。
5－5m，室外宜距地面3.5－10m2.室外环境下采用室外全天候防护罩，电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处,并应能监视电梯厢内的全景3.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。
镜头视场内，不得有遮挡监视目标的物体4.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度.摄像机的安装应牢靠、紧固5.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离6.从摄像机引出的电缆宜留有1m的余量,不得影响摄像机的转动。
摄像机的电缆和电源线应固定，不得用插头承受电缆的自重7.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书8.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在9.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常二、布线规范1.所有的线缆在走线时不能裸露在外,根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆,应将电缆沿墙敷设置于防雷区内,并且不得妨碍车辆运行2.220V 电源线不能与视频线、控制线等弱电线路同管3.网络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外)。
4.经过室外的网络信号线必须采用室外型5.所有网络信号线两端需采用明显的永久性标签6.PVC管、钢管和桥架在室外的接口处应做防水处理7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定,线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右9.网络信号线必须采用满足超五类标准以上的UTP电缆。
视频监控施工规范目录1 基础设施安装要求 (1)1.1设备选型原则 (1)1.2监控点立杆和基础 (2)1.3安装实景图 (2)1.4供配电 (2)1.5监控点防雷和接地 (2)2 行为分析系统安装要求 (5)2.1 摄相机部署 (5)2.2 目标与视场大小关系 (5)2.3 监控视场 (6)3 大屏拼接系统安装要求 (6)3.1供电要求 (6)3.2空调要求 (7)3.3灯光要求 (8)3.4装修要求 (8)3.5大屏幕显示系统设备维修通道与地面要求 (9)3.6防尘要求 (9)3.7接地要求 (9)3.8消防要求 (10)3.9综合布线要求 (10)1 基础设施安装要求1.1设备选型原则1) 前端摄像机要求➢防水防尘、日夜监控由于摄像机实行24小时监控，并用在室外，所以适合采用高清晰度、低照度的枪机。
➢高性能和高清晰度监控对摄像机的性能要求较高，以高度集成化完成24小时监控，部分产品要求图像自动侦测，自动报警。
而且有些监控摄像机用于数据的读取，因此要求产品的清晰度高，具有高画质录像功能。
➢监控范围大安装于出入口及公共区域内的摄像机，要求视野宽广、无障碍、监控范围大。
另外，由于摄像机实行24小时监控，所以适合采用高清晰度、低照度的一体机。
➢防雷型前端设备的避雷与接地直接影响整个工程的安全性和可靠性，避雷原则是所有设备都要安装在避雷针的保护范围之内。
并对设备进行电源防雷处理，电源防雷主要是为了避免电源线引入的浪涌袭击。
而空旷地带的监控对于雷击最为薄弱的环节还是系统的电源，因此做好电源防雷是相当重要的。
电源防雷的关键是做好接地，因此要根据具体地形，因地制宜。
2) 图像效果要求1.能清晰有效地采集到现场图像。
采集点本地图像达到四级或四级以上质量等级。
2.在采集、传输和处理的图像画面中，可清晰辩识人员及车辆的图像效果。
需监督作业人员行为情况时，能辨别作业行为。
3.对公共区域等难以达到上述要求的场所，同时布置两台或两台以上视频图像采集设备，确保提供全景和定点两种视场范围的视频图像。
视频监控工程施工规范一．监控立杆基础及接地规范1.立杆基础1.1基础制作位置按方案上的《设备平面布置图》所标注摄像杆位置处制作；1.2基础结构、尺寸、按建设方施工要求及规范施工，如图所示；1.3制作要求，应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2.接地体安装1.1制作接地体结构、尺寸：如《接地体结构示意图》所示1.2基础结构、尺寸、按建设方施工要求及规范施工，如图所示；1.3安装要求，符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；1.4接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6倍；1.5接地体安装点下方应无任何管道、线缆经过；1.6接地体安装深度如《接地体安装示意图》所示；1.7接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4Ω。
注意雨后不应立即测量电阻。
1.8材料：2.5英吋钢管和30*5扁钢。
二．摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。
安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m；2.室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用；3.电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景；4.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。
镜头视场内，不得有遮挡监视目标的物体；5.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。
摄像机的安装应牢靠、紧固；6.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离；7.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄像机的电缆和电源线应固定，不得用插头承受电缆的自重；8.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书；9.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在；10.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常；三．线缆部分规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、PE管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行；2.220V 电源线不能与视频线、控制线等弱电线路同管；3.络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。
视频监控工程施工规范一、技术要求1、视频监控工程须遵循国家有关技术标准和规范，并符合监控系统设计要求。
2、安装、调试、使用各类设备及器材时，必须认真研究产品技术资料，按照技术规范要求操作。
3、为了保证监控系统的正常运行和寿命周期，相关设备和配件的选材和质量要符合设计和标准规定。
4、工程设计应符合国家有关技术标准、监控规范和设计要求，且监控系统中的所有装置都应完全符合设计方案。
5、施工过程中，要遵守相关法律、条例和规定，确保施工质量和系统的正常运行。
二、施工组织1、监控工程施工前应制定详细的施工方案，明确施工内容、责任分工、安全防护等具体措施。
2、选派负责监控工程的专业技术人员，确保施工质量符合设计要求。
3、建立施工工地管理制度，监督施工过程中的各个环节，严格遵守相关规定，保证施工质量。
4、对施工人员进行专业培训，提高技术水平，确保施工质量。
5、监控工程施工现场应保持整洁有序，严禁乱堆杂物、乱丢垃圾等现象。
三、施工流程1、开工前准备工作（1）验收施工材料，对不符合标准要求的材料及时退换。
（2）组织相关人员进行施工方案的讨论和确认。
（3）准备好施工所需的工具和设备，确保施工过程顺利进行。
2、设备安装（1）根据设计方案和布置图，进行监控设备的安装。
（2）安装设备时，要按照设备说明书和技术要求进行操作。
3、布线连接（1）施工过程中，要确保布线连接的正确性和稳定性。
（2）对于重要的线路，应进行可靠性测试，确保连接的稳定性。
4、调试测试（1）设备安装完成后，要进行系统的调试和测试，保证设备的正常运行。
（2）检查设备的各项功能是否齐全，确保设备能够正常工作。
5、系统验收（1）在完成调试测试后，由设计或监理单位进行系统验收，确认系统符合设计和要求。
（2）验收完成后，填写验收报告，确认监控系统可以投入使用。
四、安全防护1、施工过程中，要加强安全防护管理，做好施工现场的安全防护工作。
2、施工现场要设置安全警示标志，做好安全防护设施，确保施工现场安全。
监控工程施工规范标准第一章总则第一条为规范监控工程施工，保证工程质量，确保工程安全，特制定本规范标准。
第二条本规范标准适用于各类监控工程施工，包括监控设备安装、调试和运行等环节。
第三条监控工程施工应符合国家相关法律法规，遵守工程规范和标准，并根据实际情况进行合理调整。
第二章施工前准备第四条监控工程施工前，需进行充分的前期准备工作，包括项目规划、施工图纸设计、材料准备等。
第五条施工前需制定详细的施工方案，并经相关部门审批。
第六条施工前需对施工人员进行培训，保证其熟悉施工流程和安全规范。
第七条施工前需对施工现场进行勘察，确保施工条件符合要求。
第三章施工过程管理第八条施工现场应设置明显的施工标志，保证施工区域清晰可见，避免安全事故发生。
第九条施工现场应配备必要的施工设备和工具，保证施工效率和质量。
第十条施工现场应保持整洁，施工材料和废弃物需要及时清理，保证施工环境整洁。
第十一条施工人员需佩戴统一的工作服和安全帽，规范化施工作业。
第十二条施工现场需设置安全警示标志，保障施工人员的安全。
第十三条施工过程中需进行严格的质量检查和验收，确保施工质量符合要求。
第四章施工结束验收第十四条施工结束后，需进行工程验收和交付，确保监控设备安装、调试和运行符合要求。
第十五条施工结束后，需编制详细的施工总结报告，并交付相关部门存档。
第十六条施工结束后，需对施工现场进行清理和消毒，保证现场环境卫生。
第五章施工后维护第十七条监控工程施工结束后，需进行定期维护和保养工作，确保监控设备长期稳定运行。
第十八条定期对监控设备进行检查和保养，及时发现问题并处理。
第十九条定期对监控系统进行软件升级和硬件更新，保证系统性能稳定。
第二十条监控设备出现故障时，需及时通知维修部门进行处理，避免影响工程使用。
第六章监督检查第二十一条监控工程施工过程中，需进行定期监督检查，确保施工质量和安全。
第二十二条监控工程施工结束后，相关部门需对工程进行验收，并对施工质量进行评估。
监控工程施工规范一、总则1.1 本规范适用于各类监控工程的设计、施工、验收和运行维护。
1.2 监控工程应按照相关标准和规范进行设计和施工，确保工程质量和安全。
1.3 监控工程施工单位应具备相应的资质和施工经验，施工人员应具备相关资格证书。
1.4 监控工程施工单位应建立健全的施工管理体系，制定详细的施工方案和安全措施，并严格执行。
1.5 监控工程施工单位应与相关部门保持密切联系，及时沟通和协调，确保工程顺利进行。
二、监控工程设计2.1 监控工程设计应根据工程需求和场地条件进行布局和选型，合理确定设备位置和安装方式。
2.2 监控设备应选择质量可靠、性能稳定的产品，保证监控效果和使用寿命。
2.3 监控工程设计应考虑设备的供电、网络、信号等配套设施，满足运行需要。
2.4 监控工程设计应合理设置监控点位和监控范围，确保监控全面、有效。
2.5 监控工程设计应考虑安全防护和防雷等问题，防止意外事件发生。
三、监控工程施工3.1 监控工程施工前，应进行现场勘察和测量，确定施工方案和施工进度。
3.2 监控工程施工应按照设计要求和相关规范进行，严格执行施工标准和施工工艺。
3.3 监控设备安装应牢固可靠，电缆线路布设应整齐有序，保证设备正常运行。
3.4 监控工程施工过程中应加强安全管理，严格执行安全操作规程，确保施工安全。
3.5 监控工程施工单位应及时处理施工中遇到的问题，保证施工进度和质量。
四、监控工程验收4.1 监控工程竣工后，应进行验收和调试，确认设备性能参数和监控效果。
4.2 监控工程验收应按照相关规定进行，确保工程质量和安全可靠。
4.3 监控工程验收合格后，应出具相关验收报告，并办理竣工手续。
4.4 监控工程竣工后，应交付使用单位，并进行培训和指导，确保正常运行。
五、监控工程运行维护5.1 监控工程投入使用后，应定期检查设备和线路，保持设备正常运行。
5.2 监控工程设备故障时，应及时处理和维修，确保监控系统的连续性和稳定性。
