PPPOE宽带网关管理员使用手册太原市诚久志信科贸有限公司快速安装服务器快速配置服务器开户、关户、收费超过了免费时间，我们超过部分按8元/小时计费。

完成设置后，单击“确定”按钮提交，系统将保存这一条计费规则并回到第一个“维护计费规则”窗口中。

单击“取消”按钮，系统将不做任何改动地回到第一个“维护计费规则”窗口中。

如果您想打印出系统现有的所有规则，请在第一个“维护计费规则”窗口中单击“打印”按钮，随后弹出的名为“报表打印预览”窗口将完成所有的编排打印工作。

有关报表打印的详细步骤，请参见第五章“信息查询”中的“报表打印”。

单击“退出”按钮将回到计费系统的主界面中。

特别提醒1、使用gwping<网关>替代ping来测试网络通畅2、使用ethtool<网卡名>例子：ethtooleth0测试网卡是否连接和连接状态3、使用nload<网卡名>例子：nloadeth0查看eth0网卡的进出流量4、使用route–n查看路由快速安装服务器1.安装前确保服务器至少有两块及以上硬盘，有两块及以上服务器网卡，内存512M以上，其中有一块硬盘要做上网用户日志记录，硬盘大小应在80G以上。

2.使用PPPOE宽带网关专用安装光盘安装。

3.出现安装界面，选择菜单第一项回车开始安装，安装结束后会自动弹出光盘。

注意：安装前请做好备份，安装过程中您硬盘上的数据会自动清除，。

快速配置服务器1.配置外接网卡ip地址。

在终端root模示下输入system-config-network，然后选择要配置的网卡，按空格键选择，tab键进行切换，在进入该网卡的配置模式后输入子网掩码，DNS以及配置eth1,eth0接内网等，点击OK即可完成配置。

2.配置路由。

如果您是单路线的用户是，在您配好ip后就可跳过此步，如果您是多线路的用户，请参照说明。

3.配置交换机内网口为TRUNK模式。

4.配置管理软件连接pppoe网关服务器。

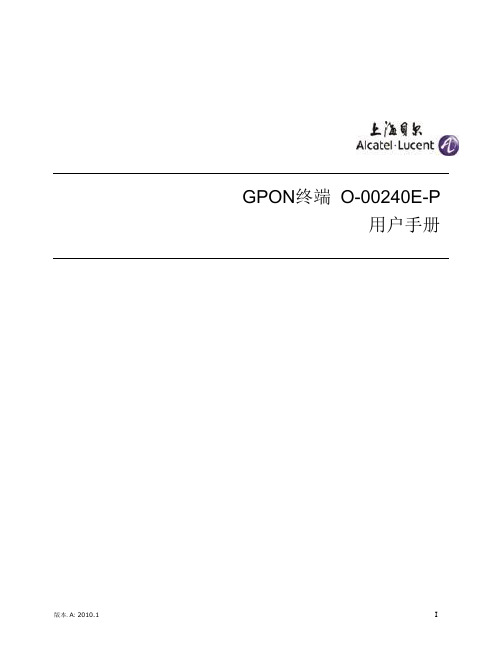

GPON终端O-00240E-P用户手册1. 产品描述1.1 介绍光网络终端（ONT）型号O-00240E-P是一种ITU-T G.984标准兼容的设备，它能从服务供应商的无源光网络（PON）中通过光信号接收语音，数据和视频，并以相应的格式传输到住宅及商业用户中。

上行流量以相同的方式通过光纤传送到PON网络中。

单根光纤可以同时承载上行和下行的流量。

1.2 服务O-00240E-P配置了符合ITU-T G.984标准的2.5G速率下行接口和1.25G速率上行接口，能够提供全面的三重播放服务，包括语音，视频（IPTV或者VoD）和高速互联网接入服务。

ONT O-00240E-P配备了以下服务接口1：●24 个10/100以太网接口，用于高速互联网接入和IPTV或者VoD服务ONT O-00240E-P具有内置的远程管理能力，如监督，监测和维护1.3 特征本ONT具有以下特性：●单纤维的GPON接口，具有1244Mbit/s的上行速率和2488Mbit/s的下行数据速率●先进的数据功能，如VLAN标签操作，分类和过滤。

●流量分类和QoS能力●丰富的关于报警和维护的LED指示灯1.4 规格ONT的物理，电气，光学，环境规格和标准兼容情况的信息列于下表。

表1 物理规格表2 电气规格表3 环境规格表4 标准兼容性表5 光学规格注意：产品安装应由经过培训的服务人员进行。

阅读并遵守所有标记在产品或其包装内的警告通知和指示，在处理任何ONT时遵守所有本指南中列出的安全须知。

2.1 电气安全●在处理活动电气连接时始终要小心注意。

●不要在潮湿的环境下安装电子设备。

●确保系统的电源输入具有足够的安全操作保证，并提供电流过载保护。

●不允许让任何东西搁置在电源线上，不要把本产品放置在人们有可能会站立或行走在电源线上的地方。

●本产品只可使用包装内的经过认证的电源适配器型号，它符合本产品对电源方面的规定。

危险：不要在未得到Alcatel-Lucent的许可和技术支持的情况下打开产品外壳，这是很危险的，同时也会导致产品的保修失效2.2 激光安全注意：使用在本手册指定范围之外的控制或调整，或者进行操作程序，有可能导致有害的激光辐射暴露。

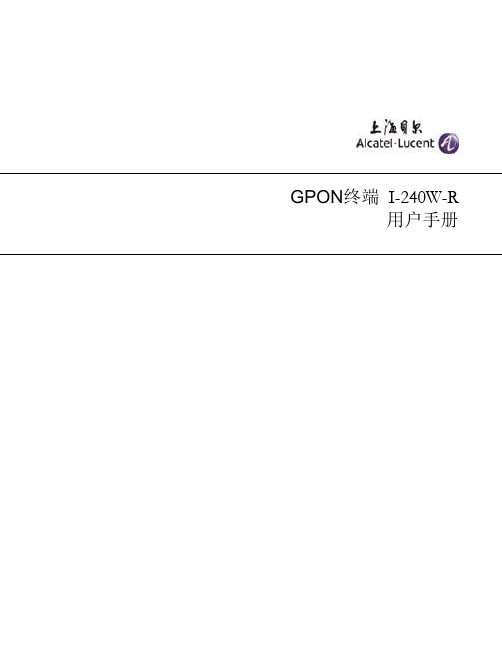

GPON终端I-240W-R用户手册1. 产品描述1.1 介绍光网络终端（ONT）I-240W-R是一种ITU-T G.984标准兼容的设备，它能从服务供应商的无源光网络（PON）中通过光信号接收语音，数据和视频，并以相应的格式传输到住宅及商业用户中。

上行流量以相同的方式通过光纤传送到PON网络中。

单根光纤可以同时承载上行和下行的流量。

1.2服务I-240W-R配备了符合ITU-T G.984标准的2.5G速率下行接口和1.25G速率上行接, 以及如下用户接口1：●4个10/100M以太网接口，用于高速互联网接入和IPTV或者VoD服务●2个话音（VoIP）的语音服务的服务端口●集成802.11b/g/n无线WIFI接口●2个USB主机端口，用于文件共享服务ONT I-240W-R具有内置的远程管理能力，如监督，监测和维护1.3 特征本ONT具有以下特性：●单光纤的GPON接口，具有1244Mbit/s的上行速率和2488Mbit/s的下行数据速率●先进的数据功能，如VLAN标签操作，分类和过滤。

●流量分类和QOS能力●基于SIP (RFC3261) 集成的模拟电话适配器(ATA)的功能，提供各种不同的分类服务，支持-来电显示，呼叫等待，呼叫转移，呼叫前转等2●每线路5 REN●多种语音编码●可选远程带宽控制功能：对视频覆盖高级服务和基本服务●丰富的关于报警和维护的LED指示灯1.4 规格ONT的物理，电气，光学，环境规格和标准兼容情况的信息列于下表。

表1 电气规格表2 环境规格表3光学规格2. 安全阅读并遵守所有标记在产品或其包装内的警告通知和指示，在处理任何ONT时遵守所有本指南中列出的安全须知。

2.1 电气安全●在处理活动电气连接时始终要小心注意。

●不要在潮湿的环境下安装电子设备。

●确保系统的电源输入具有足够的安全操作保证，并提供电流过载保护。

●不允许让任何东西搁置在电源线上，不要把本产品放置在人们有可能会站立或行走在电源线上的地方。

GPON 光猫设备【以烽火HG260G为例】
设置路由（wifi）及管理指引
1、登录
输入管理网址192.168.1.1，进入登录界面，输入超级账号（telecomadmin）及密码（nE7jA%5m）进行登录。

2、删除连接
为设置新的路由（wifi）连接，必须先删除原有的上网连接。

点击网络——宽带设置，从“连接名称”下拉条选择第二条连接，点击删除，以删除该连接。

（EPON 默认Vlan ID 为21）
3、新建连接
为设置路由模式，需新建一条连接。

网络——宽带设置，在“连接名称”下拉条中，找到“新建一条连接”，服务模式“INTERNET”，连
接类型”Route”,按下图设置。

4、WIFI管理高级配置
到此为止，已经设置完毕光猫的路由以及wifi ，用户不需再在电脑上拨号便能上网，也可以使用带WIFI 的移动终端（例如手机、笔记本电脑，平板电脑等）。

进入“网络”——“远程管理”，禁止远程控制，防止电信远程更改超级密码 注意：选择“禁用”后，
要点击最下面的“保存/应用”
以下为光猫的重启和回复出厂设置方法：。

上海贝尔GPON终端I-240E-P光纤猫超级密码贝尔I-240E-P 超级密码telecomadmin，密码：nE7jA%5m宽带技术网楼主可以用用e8ehome密码也是e8ehome 我自己用的光猫开始也是用软件破解的，最后别人给我得这个用户名和密码也能登陆进去。

289560支持2个POTS接口和4个FE接口▪∙∙∙∙∙∙∙∙ 物理尺寸: 130x172x33mm▪∙∙∙∙∙∙∙∙ 以太网自协商和MDI/MDIX自动探测功能▪∙∙∙∙∙∙∙∙ 所有包长范围数据的线速传输▪∙∙∙∙∙∙∙∙ 内置二层交换机▪∙∙∙∙∙∙∙∙ 先进的数据功能，例如VLAN标记处理，流分类和包过滤功能▪∙∙∙∙∙∙∙∙ 每线路5 REN，55V RMS平衡响铃， DTMF拨号▪∙∙∙∙∙∙∙∙ 全面兼容 ITU-T G.984▪∙∙∙∙∙∙∙∙ 每设备支持多个T-CONTs端口▪∙∙∙∙∙∙∙∙ 每设备支持多个GEM 端口▪∙∙∙∙∙∙∙∙ 支持单T-CONT模式和多T-CONT模式▪∙∙∙∙∙∙∙∙ GEM端口和T-CONT端口之间的灵活映射▪∙∙∙∙∙∙∙∙ 符合ITU-T G.984.3的自动发现串号和密码进行激活功能▪∙∙∙∙∙∙∙∙ AES-128解密，支持密钥生成和切换▪∙∙∙∙∙∙∙∙ 前向纠错功能（FEC）▪∙∙∙∙∙∙∙∙ 在PLOu支持DBA状态指示报告，在DBRu（模式0）的报告▪∙∙∙∙∙∙∙∙ 在U/S上的802.1p映射器服务描述文件▪∙∙∙∙∙∙∙∙ 从GEM端口映射到具有基于调度的优先级队列的T-CONT端口1.1.1. I-240E-P指示灯说明I-240E-P指示灯状态列表。

I-240W-Q I-240E-Q 用户手册目录1 范围 (1)2注意事项 (2)3产品介绍 (3)3.1 产品简介 (3)3.2 产品特点 (3)3.3 产品外观 (4)3.4 指示灯说明 (4)3.5 接口说明 (6)3.6 缺省设置 (7)4 安装与连线 (7)4.1 安装在墙面上 (7)4.2 连接线缆 (10)连接到局域网 (11)连接光纤 (11)连接电源线 (11)4.3 无线连接 (11)4.4 上电检查 (14)5 设备功能 (15)5.1 业务功能 (15)5.2 PON 接口功能 (15)PON 口物理参数 (15)GPON 服务质量功能 (15)5.3 以太网接口功能 (16)5.4 POTS 接口功能 (16)5.5 2.4G 无线接入接口 (17)5.6 USB 接口 (17)5.7 操作，管理和维护功能 (17)6 设备应用模式 (19)7 网络配置管理介绍 (20)7.1 登录ONU 前的准备 (20)7.2 登录ONU (21)7.3 系统状态 (22)7.3.1 设备信息 (22)7.3.2 网络侧信息 (23)7.3.3 用户侧信息 (24)7.3.4 宽带语音信息 (25)7.4 网络 (27)7.4.1 WLAN 配置 (27)7.4.2 远程管理 (30)7.5 安全 (31)7.5.1 广域网访问设置 (31)7.5.2 防火墙 (32)7.5.3 MAC 过滤 (33)7.6 应用 (34)7.7 管理 (35)7.7.1 用户管理 (35)7.7.2 设备管理 (35)7.8 帮助 (37)8 技术指标和参数 (38)8.1 技术规格 (38)8.2 遵循的标准 (39)9 FAQ 和故障排除 (40)1范围本文档对于家庭网关设备I-240W-Q 的操作使用介绍除WLAN 和USB 部分外，均适用于I-240E-Q（不带WLAN 和USB 的接口及相关功能）。

7360FX GPON+240E-P开局手册编制Prepare:：姚庆园审核Review：批准Approve:：目录Contents1.说明： (4)1.1.组网方案： (4)1.2.组网说明： (4)1.3.数据及端口配置情况： (4)1.4.软交换SS 地址： (4)1.5.现场版本情况： (4)2.设备登陆方法： (5)3.基本命令： (5)3.1.配置硬件 (5)3.2.创建vlan (6)3.3.设置管理地址和管理上联口 (7)3.4.打开上联端口 (7)3.5.创建下挂onu (8)3.6.配置ontcard并打开ont上数据上网业务 (9)3.7.配置语音业务 (10)4.其他常用命令 (11)4.1.如有冗余保护,以上命令为NT-A的1口和NT-B的1口做LACP保护配置 (11)4.2.检查上联端口状态 (11)4.3.显示每块板卡的温度和阈值温度 (11)4.4.配置tl1界面通过telnet方式访问 (11)4.5.检查是否学习到mac地址 (12)4.6.重启ONT命令，即使OOS也可以使ONT重启 (12)1.说明：开局配置文档1.1.组网方案：组网拓扑图：1.2.组网说明：FX7360 OLT 上联华为交换机通连接到IP承载网，实现宽带上网业务和设备管理；语音和管理业务走nt-a的1口上联，上网业务走2口上联VOIP业务到IP城域网后，在分发到NGN城域网实现；FX7360通过1:32分光器，下联240E-P实现宽带业务和VOIP业务。

1.3.数据及端口配置情况：1.4.软交换SS 地址：Primary MGC IP：10.2.160.2Secondary MCG IP: 10.2.161.21.5.现场版本情况：FX7360的版本: SD_4231.006.fant-f-2048MDU 7353版本：3FE53216AOCH162.设备登陆方法：TL1命令登录：串口方式登陆时，在操作终端直接输入”c”键，系统提示信息如下:Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: c login: isadminpassword:i$@mad-输入上述初始密码后，会提示输入新密码，选择现场要求使用的密码输入，一般为ans#1503.基本命令：3.1.配置硬件创建主控板configure equipment slot nt-a planned-type fant-f // 创建主控板NTAconfigure equipment slot nt-b planned-type fant-f //创建NTB打开主控板主备倒换configure equipment protection-group 1 admin-status unlock配置子框类型configure system security profile admin slot-numbering type-basedconfigure system port-num-in-proto type-based配置背板和LT板接口速率为10g（现在7360默认都是使用背板10g速率）configure system max-lt-link-speed link-speed ten-gb保存配置数据admin save配置完背板速率以后必须要重启admin equipment reboot-isam with-self-test配置1到8槽的LT板configure equipment slot lt:1/1/1 planned-type nglt-aconfigure equipment slot lt:1/1/2 planned-type nglt-aconfigure equipment slot lt:1/1/3 planned-type nglt-aconfigure equipment slot lt:1/1/4 planned-type nglt-aconfigure equipment slot lt:1/1/5 planned-type nglt-aconfigure equipment slot lt:1/1/6 planned-type nglt-aconfigure equipment slot lt:1/1/7 planned-type nglt-aconfigure equipment slot lt:1/1/8 planned-type nglt-a打开LT1上的8个pon口configure pon interface 1/1/1/1 fec-dn disable admin-state upconfigure pon interface 1/1/1/2 fec-dn disable admin-state upconfigure pon interface 1/1/1/3 fec-dn disable admin-state upconfigure pon interface 1/1/1/4 fec-dn disable admin-state upconfigure pon interface 1/1/1/5 fec-dn disable admin-state upconfigure pon interface 1/1/1/6 fec-dn disable admin-state upconfigure pon interface 1/1/1/7 fec-dn disable admin-state upconfigure pon interface 1/1/1/8 fec-dn disable admin-state up3.2.创建vlan创建名字为11的PQ profile(PQ按照实际需求配置)configure qos profiles ingress-qos 11dot1-p0-tc 0 dot1-p1-tc 0 dot1-p2-tc 0 dot1-p3-tc 0 dot1-p4-tc 0 dot1-p5-tc 0 dot1-p6-tc 0 dot1-p7-tc 0创建管理用的RB vlan756 并应用PQ profile 11configure vlan id 756 mode residential-bridge in-qos-prof-name name:11创建数据上网使用的双层vlan创建2001的SVLANconfigure vlan id stacked:2001:0 mode layer2-terminated in-qos-prof-name name:11创建2001下的各个CVLAN1001-1026configure vlan id stacked:2001:1001 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1002 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1003 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1004 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1005 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1006 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1007 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1008 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1009 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1010 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1011 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1012 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1013 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1014 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1015 mode cross-connect in-qos-prof-name name:11configure vlan id stacked:2001:1016 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1017 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1018 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1019 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1020 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1021 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1022 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1023 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1024 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1025 mode cross-connect in-qos-prof-name name:11 configure vlan id stacked:2001:1026 mode cross-connect in-qos-prof-name name:11创建语音单层vlan 903configure vlan id 903 mode residential-bridge in-qos-prof-name name:11 configure vlan id 903 secure-forwardingconfigure vlan id 903 broadcast-frames3.3.设置管理地址和管理上联口设置管理地址和管理vlanconfigure router static-route 0.0.0.0/0 next-hop 10.10.32.1 //设置管理网关configure service ies 2 customer 1 createconfigure service ies 2 interface "OAM" createconfigure service ies 2 interface "OAM" address 10.10.32.5/24 //设置管理ip和掩码configure service ies 2 interface "OAM" sap nt:vp:1:756 create //vlan756设置为管理vlanconfigure service ies 2 no shutdown //启用管理配置configure service vpls 3 customer 1 v-vpls vlan 756 createconfigure service vpls 3 sap nt-a:xfp:1:756 create //在nt-a的第一个上联口配置管理vlan(如果用户需求untag上联,则把此命令中756改为0)如果需要开通带内网管口，并且能和pc互通的话，则执行configure service vpls 3 sap nt-a:eth:1:0 create （在带外网管口配置管理并设置为untag模式，可以和带内口同时启用）configure service vpls 3 no shutdown //启用配置打开网管管理功能configure system security snmp community public host-address 0.0.0.0/0 context nt privilege read-writeconfigure system security snmp community ihub host-address 0.0.0.0/0 context ihub privilege read-write3.4.打开上联端口把nt-a和nt-b各4个上联口设置为不使用速率自适应configure port nt-a:xfp:1 ethernet no autonegotiateconfigure port nt-a:xfp:2 ethernet no autonegotiateconfigure port nt-a:xfp:3 ethernet no autonegotiateconfigure port nt-a:xfp:4 ethernet no autonegotiateconfigure port nt-b:xfp:1 ethernet no autonegotiateconfigure port nt-b:xfp:2 ethernet no autonegotiateconfigure port nt-b:xfp:3 ethernet no autonegotiateconfigure port nt-b:xfp:4 ethernet no autonegotiateconfigure port nt-a:eth:1 ethernet no autonegotiate （设置带内网管口）设置上联口速率为强制1000兆(上联口和交换机上的口都必须设为强制千兆速率,否则上联端口起不来)configure port nt-a:xfp:1 ethernet speed 1000configure port nt-a:xfp:2 ethernet speed 1000configure port nt-a:xfp:3 ethernet speed 1000configure port nt-a:xfp:4 ethernet speed 1000configure port nt-b:xfp:1 ethernet speed 1000configure port nt-b:xfp:2 ethernet speed 1000configure port nt-b:xfp:3 ethernet speed 1000configure port nt-b:xfp:4 ethernet speed 1000configure port nt-a:eth:1 ethernet speed 1000 （设置带内口速率）启用上联口configure port nt-a:xfp:1 no shutdownconfigure port nt-a:xfp:2 no shutdownconfigure port nt-a:xfp:3 no shutdownconfigure port nt-a:xfp:4 no shutdownconfigure port nt-b:xfp:1 no shutdownconfigure port nt-b:xfp:2 no shutdownconfigure port nt-b:xfp:3 no shutdownconfigure port nt-b:xfp:4 no shutdownconfigure port nt-a:eth:1 no shutdown (启用带内口)3.5.创建下挂onu使用光纤连接onu到olt上，如果正常的设备正常，pon口已经打开，则olt会报告警信息70/01/04 20:48:50 minor alarm occurred for pon 1/1/1/1 : SERNUM = ALCLF8A326CF,SLID = DEFAULT创建1框1架1板1口的第一个onu,并且版本设置为3FE53216AOCH16 (SERNUM这一项必须在ALCL后加冒号)configure equipment ont interface 1/1/1/1/1 sw-ver-pland 3FE53216AOCH16 sernumALCL:F8A326F9 voip-allowed enable enable-aes enable fec-up disableexit allconfigure equipment ont interface 1/1/1/1/1 admin-state up如果onu需要升版,则需要做如下配置configure equipment ont interface 1/1/1/1/1 sw-dnload-version 3FE53866AOCH21 //下载版本软件至onu,前提是要将最新软件版本放入NT的ONT目录下configure equipment ont interface 1/1/1/1/1 sw-ver-pland 3FE53866AOCH21 //启用新版本,执行完成之后ONT会自动重启3.6.配置ontcard并打开ont上数据上网业务以240E-P为例，配置onu的card 1为以太模块，并且有4个网口。

上海贝尔GPON SFU(CIG)web页面配置slid指导手册一.概述:现场放装GPON SFU,需要预先将slid写入onu内.为方便直观的修改slid,现提供web页面配置修改slid的功能,取代原来的命令行形式的修改方式(注:FTTB ont的命令行方式不变).支持web页面方式配置slid的设备型号及版本.版本不符合的需要提前升级至以下版本:1.1OCSFUBs: SIP version for SFU I-240G-P(G28X2), I-440G-P(G28T2) , I-240E-P (G28E3)软件版本:FE53217AOCB251.2OCSFUB: H248 version for SFU I-020G-P(G28D),I-040G-P(G28X2), I-240G-P(G28X2),I-010G-P(G28C3),I-440G-P(G28T2) , I-011G-P(G28F), I-240E-P (G28E3) 软件版本:FE53216AOCB241.3 OCSFUAs: SIP version for SFU I-241G-P(G80X), I-120G-P(G-28D2) 软件版本:FE53215AOCB241.4 OCSFUA: H248 version for SFU I-241G-P(G80X), I-120G-P(G-28D2) 软件版本:FE53214AOCB241.5 OCSFUDs: SIP version for SFU I-240G-Q (G28X2 with 32M flash) 软件版本:FE53864AOCB241.6 OCSFUD: H248 version for SFU I-240G-Q (G28X2 with 32M flash) 软件版本:FE53863AOCB241.7 OCRGW As: SIP version for RGU I-240W-P (G80RG) 软件版本:FE53219AOCB051.8 OCRGW A: H248 version for RGU I-240W-P (G80RG) 软件版本:FE53218AOCB05二.图形界面配置SLID:2.1 浏览器输入192.168.1.251，然后输入用户名和密码：root/admin注: 若现场登录不了,请按住reset 键 5 秒后释放,重启成功后即可登录.2.2 修改页面:在这个界面里，configured SLID,Current SLID显示的是系统原来的SLID()注意这里显示的是十六进制ACCSII值.在填入要修改的SLID，可以是20位十六进制值或10位字符串:如填入字符串,则直接输入,例如:0011223344如填入十六进制值,则请以0x开头,如0x1234567890ABCDEF123点击”确定”后,不要关闭这个网页，使用牙签点击一下RESET键重启，重启后点击REFRESH:这样，SLID修改过来了。
