proe教程
Pro/E教程1. 介绍Pro/ENGINEER（简称Pro/E）是Parametric Technology Corporation（PTC）开发的一款三维制图软件。
它是一种基于参数化建模的CAD/CAM/CAE软件，可用于设计、制造和分析产品。
Pro/E具有功能强大的模型创建、组件装配、图纸制作和模拟分析功能，被广泛应用于机械工程、汽车工程、航空航天工程等领域。
本教程将介绍Pro/E软件的基本操作和主要功能，旨在帮助初学者快速上手并掌握基本的建模技能。
2. 安装和启动Pro/E首先，我们需要下载并安装Pro/E软件。
以下是安装Pro/E的步骤：1.登录PTC官方网站并下载Pro/E软件安装包。
2.打开安装包，按照安装向导的指示完成安装。
3.安装完成后，双击桌面上的Pro/E图标启动软件。
3. 界面介绍Pro/E的主界面由以下几个主要部分组成：•菜单栏：包含各种功能菜单，如文件、编辑、工具等。
•工具栏：常用的工具按钮，如绘图工具、选择工具等。
•图形视图窗口：显示三维模型和二维图纸等。
•特征树：显示构建模型的特征树，可以通过特征树对模型进行编辑和管理。
•属性栏：显示当前选择对象的属性和设置。
4. 建立基本几何实体在Pro/E中，我们可以通过各种方法创建基本几何实体，如点、线、面和体。
以下是一些常用的建模工具和操作：•绘制线段：选择“绘图工具栏”中的“线段”按钮，然后在图形视图窗口中点击两个位置，即可绘制一条线段。
•创建圆形：选择“绘图工具栏”中的“圆”按钮，然后在图形视图窗口中点击圆心和半径位置，即可创建一个圆。
•绘制矩形：选择“绘图工具栏”中的“矩形”按钮，然后在图形视图窗口中点击两个对角线位置，即可创建一个矩形。
•构建挤压体：选择“挤压”工具，然后选择一个封闭的轮廓曲线和挤压方向，即可创建一个挤压体。
5. 组件装配Pro/E提供了强大的组件装配功能，可以将多个零件组合成一个完整的产品。
以下是一些常用的组装操作：•创建新装配：选择“装配”工作空间，然后点击“新建装配”按钮，可以创建一个新的装配文件。
proe教程_1

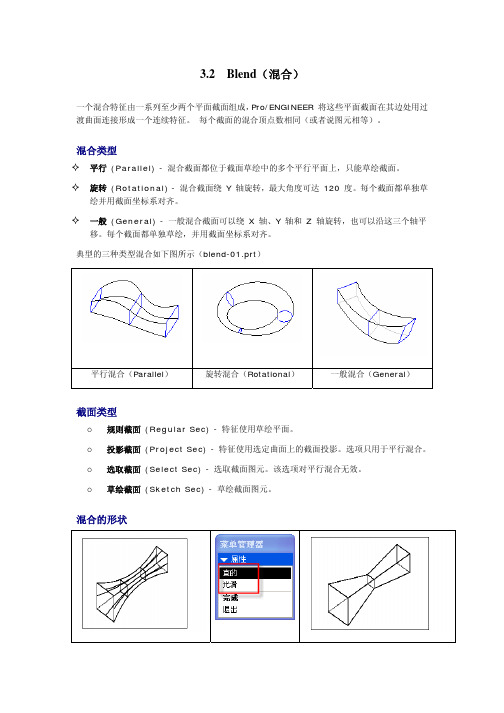

3.2 Blend（混合）一个混合特征由一系列至少两个平面截面组成，Pro/ENGINEER 将这些平面截面在其边处用过渡曲面连接形成一个连续特征。
每个截面的混合顶点数相同（或者说图元相等）。
混合类型平行 (Parallel) - 混合截面都位于截面草绘中的多个平行平面上，只能草绘截面。
旋转 (Rotational) - 混合截面绕 Y 轴旋转，最大角度可达 120 度。
每个截面都单独草绘并用截面坐标系对齐。
一般 (General) - 一般混合截面可以绕 X 轴、Y 轴和 Z 轴旋转，也可以沿这三个轴平移。
每个截面都单独草绘，并用截面坐标系对齐。
典型的三种类型混合如下图所示（blend-01.prt）平行混合（Parallel）旋转混合（Rotational）一般混合（General）截面类型o规则截面 (Regular Sec) - 特征使用草绘平面。
o投影截面 (Project Sec) - 特征使用选定曲面上的截面投影。
选项只用于平行混合。
o选取截面 (Select Sec) - 选取截面图元。
该选项对平行混合无效。
o草绘截面 (Sketch Sec) - 草绘截面图元。
混合的形状光滑混合直混合相切（Tangency）非平行混合的开口端若与实体有接触时，可以设置相切定义，是接触部位更加光滑。
默认状态，接触为不相切，重定义特征，在对话框选择“相切”。
根据红色高亮边界选择相邻面定义相切。
3.2.1 平行混合平行 (Parallel)混合的截面有两种情况：规则截面 (Regular Sec)和投影截面 (Project Sec)¾规则截面 (Regular Sec)：在同一个草绘平面绘制多个截面，使用切换剖面（Toggle Section）来在截面间切换。
当前激活截面为黄色线条，其他截面为暗灰色。
完成草绘，退出草绘时，需要定义每两个截面之间的距离（Depth），如下图草绘中要注意起始点的对应，如下图（1 为起始点）当顶点数不等时，添加混合顶点，如下图操作很简单，选中点，右键选择混合顶点（Blend Vertex）¾投影截面 (Project Sec)投影截面是将草绘的截面投影到实体表面上，产生不同的结果，如下图：3.2.2 旋转混合旋转 (Rotational)混合变化丰富，各截面不互相平行，下一个截面所在的平面是由前一个截面对“Y轴”旋转定义，最大120度。
proe基础教程(完整版)
proe基础教程(完整版)ProE基础教程（完整版）ProE（Pro/ENGINEER）是由美国PTC公司开发的一款三维实体造型软件，它是世界上最早也是应用最广泛的参数化造型软件之一。
ProE具有强大的功能和灵活的应用性，广泛应用于机械设计、机械制造、工业设计等领域。
本教程将为你详细介绍ProE的基础知识和操作技巧，帮助你快速入门和掌握ProE的使用方法。
一、ProE的基本概念1. ProE的起源与发展ProE的诞生背景和PTC 公司的发展历程，介绍了ProE的原始版本和逐步演化的过程。
2. ProE的界面布局和功能详细介绍了ProE的各个界面元素和功能区域，包括菜单栏、工具栏、特征栏、模型区域等，并解释了它们的作用和使用方法。
二、ProE的基本操作1. 文件的创建与保存介绍了如何在ProE中创建新文件、打开已有文件，并且详细说明了不同文件格式的使用场景和特点。
2. 视图的设置与切换详细介绍了ProE中不同视图的设置方法，包括正交视图、透视视图和剖视图，并讲解了视图切换的技巧和快捷键。
3. 实体创建与编辑详细讲解了ProE中常用的实体创建命令和编辑命令，包括绘图实体、修剪实体、合并实体等，并提供了实例演示和练习题供读者练习。
4. 特征的操作与管理介绍了ProE中特征的创建、编辑和删除等操作方法，并详细讲解了特征的引用、组件的替换和特征树的管理等技巧。
三、ProE的高级功能1. 曲面建模与分析介绍了ProE中曲面建模的方法和技巧，包括曲线生成、曲面拉伸、曲面平移等，并讲解了曲面特征的分析和评估方法。
2. 装配设计和调试详细说明了ProE中装配设计的流程和技巧，包括零件装配、装配约束的设置和调试等，并提供了实例演示和练习题供读者练习。
3. 绘图与注释介绍了ProE中绘图工具的使用方法和细节，包括2D绘图、注释标注等，并讲解了绘图的规范和技巧。
四、ProE的进阶应用1. ProE在工程设计中的应用深入探讨ProE在机械设计、汽车工程、航空航天等领域的应用案例，介绍了ProE在工程设计中的优势和应用技巧。
proe入门基础教程(完整版) (1)
画形状 做修剪 给约束 定尺寸
草绘操作说明
画形状：按图纸画一个大体上相似的图形；
做修剪：使用
工具，修剪图元；
给约束：使用 工具，对图元进行约束；
定尺寸：使用 工具，标注尺寸；
使用 工具，输入尺寸值；
上述操作顺序可根据情况调整；
草绘实例1
样线
草 绘 实 例 2
草绘实例3(弧连接)
2.3 拉伸实体特征
无内部因素
轨迹 封闭截面
实例4创建零件如图
有内部因素
轨迹 开பைடு நூலகம்截面
2.6 混合实体特征
按特定方式，将两个以上的等点截面的对 应点连接起来，所形成的实体特征。
混合实体特征的操作步骤 1. 调用混合工具 2. 选择属性 3. 草绘截面 （等点） 4. 切换再草绘截面（等点） 5. 确定
混合有三种方式
⑴ 平行混合特征：
连接成混合特征的多个等点截面相互平行。
⑵ 旋转混合特征：
连接成混合特征的多个等点截面相互不平行，后 一截面的位置由前一截面绕Y轴转过指 定角度来确定。
⑶ 一般混合特征：
连接成混合特征的各个等点截面具有更大 的自由度。后一截面的位置由前一截面分别绕X、Y和Z 轴转过指定角度来确定。
说明
主要使用的按钮
工具条
2.2.2 二维草绘的操作
草绘操作包括
环境设置 图元绘制 图元编辑 尺寸标注 约束
1）环境设置 “草绘”→“选项”→“草绘器优先选项”
2）基本图元绘制
绘制图元工具如图示
直线/与图元相切直线/中心线
创建矩形
圆心及点/同心圆/三点 圆/三切圆/正椭圆
三点弧/同心弧/中心端 点弧/三切点弧/圆锥弧
平行/旋转/一般 • ⑵ 设置属性； • ⑶ 切换草绘平面，绘制多个等点截面； • ⑷ 指定截面间的深度参数； • ⑸ 确定。
草绘操作说明
画形状：按图纸画一个大体上相似的图形；
做修剪：使用
工具，修剪图元；
给约束：使用 工具，对图元进行约束；
定尺寸：使用 工具，标注尺寸；
使用 工具，输入尺寸值；
上述操作顺序可根据情况调整；
草绘实例1
样线
草 绘 实 例 2
草绘实例3(弧连接)
2.3 拉伸实体特征
无内部因素
轨迹 封闭截面
实例4创建零件如图
有内部因素
轨迹 开பைடு நூலகம்截面
2.6 混合实体特征
按特定方式，将两个以上的等点截面的对 应点连接起来，所形成的实体特征。
混合实体特征的操作步骤 1. 调用混合工具 2. 选择属性 3. 草绘截面 （等点） 4. 切换再草绘截面（等点） 5. 确定
混合有三种方式
⑴ 平行混合特征：
连接成混合特征的多个等点截面相互平行。
⑵ 旋转混合特征：
连接成混合特征的多个等点截面相互不平行，后 一截面的位置由前一截面绕Y轴转过指 定角度来确定。
⑶ 一般混合特征：
连接成混合特征的各个等点截面具有更大 的自由度。后一截面的位置由前一截面分别绕X、Y和Z 轴转过指定角度来确定。
说明
主要使用的按钮
工具条
2.2.2 二维草绘的操作
草绘操作包括
环境设置 图元绘制 图元编辑 尺寸标注 约束
1）环境设置 “草绘”→“选项”→“草绘器优先选项”
2）基本图元绘制
绘制图元工具如图示
直线/与图元相切直线/中心线
创建矩形
圆心及点/同心圆/三点 圆/三切圆/正椭圆
三点弧/同心弧/中心端 点弧/三切点弧/圆锥弧
平行/旋转/一般 • ⑵ 设置属性； • ⑶ 切换草绘平面，绘制多个等点截面； • ⑷ 指定截面间的深度参数； • ⑸ 确定。
1PROE简介
1 PROE简介Pro/Engineer系统是美国参数技术公司（Parametric Technology Corporation，简称PTC公司）为工业产品设计提供完整解决方案而推出的CAD设计系统软件。
该产品以其参数化、基于特征、权相关等新概念而闻名于世。
Pro/Engineer简称Pro/E是一套从设计到生产的机械自动化软件，是一个参数化、基于特征的、具有单一数据库功能的产品造型系统。
Pro/E集零件设计、装配、工程图、钣金件设计、模具设计、NC加工、造型设计、逆向工程、机构分析、有限元分析等于一体，基本上覆盖了产品加工的全部流程，是一个全方位的CAD/CAM设计解决平台。
最新的Pro/Engineer Wildfire5.0版本软件充分考虑到了设计者的需要。
最新的版本软件的界面有了很大改进，采用了智能化的菜单操作，使之可以针对不同的对象智能选取常用功能，更加符合操作习惯；具有智能化的绘图环境，可通过在模型中的直接“拖拉”来改变模型，提高了工作效率；具备了灵活的自由曲面生成功能，讲产品设计中的艺术性和精确性完美地结合在了一起。
Pro/E系统特点Pro/Engineer系统按其功能可以分为如下五大部分: Pro/Engineer设计软件、Pro/Engineer仿真、Pro/Engineer布线系统设计软件、Pro/Engineer模具设计与加工软件、Pro/Engineer工作组数据管理。
下面对其各部分功能做一简要介绍。
Pro/Engineer 设计Pro/Engineer设计是Pro/Engineer系统最主要的部分，它可在一套解决方案中获得完善的参数化的、基于特征的和关联的建模环境；可以从一个单一的CAD 模型自动生成所有必要的数字化产品信息；可按照预先制定好的设计目标来优化数字模型；实施数字化原型和全面功能仿真；还可利用自由式和参数化曲面处理技术，设计灵活、自由的形状复杂的曲面。
Pro/Engineer 仿真Pro/Engineer仿真软件，可以让工程师对设计进行结构、动力学、热传导和耐用性等性能测试，从而进行优化。
proe标准库使用方法
proe标准库使用方法ProE标准库使用方法。
ProE标准库是ProE软件中非常重要的一部分，它包含了大量的标准零部件和材料，可以帮助用户快速构建模型，提高工作效率。
本文将介绍ProE标准库的使用方法，帮助用户更好地利用这一功能。
1. 打开ProE软件并创建新零件。
首先，打开ProE软件并创建一个新的零件文件。
在创建新零件的过程中，可以选择使用标准库中的零部件和材料，以便快速构建模型。
2. 导入标准零部件。
在创建新零件之后，可以通过导入标准零部件的方式，将标准库中的零部件导入到当前的模型中。
在导入零部件时，需要注意选择合适的尺寸和参数，以确保零部件与当前模型的要求相匹配。
3. 使用标准材料。
除了标准零部件之外，ProE标准库还包含了大量的标准材料，用户可以根据实际需要选择合适的材料，并将其应用到当前模型中。
使用标准材料可以帮助用户更好地模拟实际工程中的材料特性，提高模型的真实性。
4. 自定义标准库。
ProE还允许用户根据自己的需求，自定义标准库中的零部件和材料。
用户可以根据实际情况，添加新的零部件和材料，并对其进行分类和管理，以便更好地满足自己的工作需要。
5. 更新标准库。
随着技术的发展和新材料的出现，ProE标准库也会不断更新。
用户可以通过ProE官方网站或其他渠道，获取最新的标准库更新包，并将其应用到自己的工作中，以确保使用最新的零部件和材料。
总结。
ProE标准库是ProE软件中非常重要的一部分，它包含了大量的标准零部件和材料，可以帮助用户快速构建模型，提高工作效率。
通过本文的介绍，相信大家对ProE标准库的使用方法有了更深入的了解，希望能够帮助大家更好地利用这一功能，提高工作效率。
proe教程
proe教程ProE（Pro/ENGINEER）是一种三维CAD（Computer-Aided Design，计算机辅助设计）软件，被广泛应用于工程设计和制造领域。
它具有强大的建模和分析功能，可以帮助工程师快速准确地完成产品设计和开发的各个阶段。
以下是一些ProE的基础教程，旨在帮助初学者快速掌握软件的基本操作和常用工具。
1. 创建新零件（Creating a New Part）要创建新的零件文件，可以按照以下步骤进行操作：- 打开ProE软件，在主界面上选择"File"菜单，然后点击"New"。
- 在弹出的对话框中，选择"Part"选项，然后点击"OK"。
- 选择适当的单位系统和模板，然后点击"OK"。
- 这样就进入了零件编辑模式，可以开始进行建模操作了。
2. 绘制基本几何体（Creating Basic Geometry）ProE提供了多种绘制基本几何体的工具，如直线、圆、矩形等。
可以通过以下步骤进行操作：- 在绘图工具栏上选择合适的工具，例如绘制直线。
- 点击开始绘制的位置，然后移动鼠标，绘制直线的路径。
- 完成绘制后，点击鼠标右键结束操作。
3. 操作和编辑几何体（Manipulating and Editing Geometry）ProE提供了多种操作和编辑几何体的功能，如移动、旋转、缩放等。
可以按照以下步骤进行操作：- 选择需要操作或编辑的几何体。
- 在编辑工具栏上选择合适的工具，例如移动工具。
- 按照提示进行操作，如选择移动的方向和距离。
- 完成操作后，点击鼠标右键结束操作。
4. 应用约束和尺寸（Applying Constraints and Dimensions）ProE提供了多种约束和尺寸工具，可以帮助设计师控制几何体的形状和尺寸。
可以按照以下步骤进行操作：- 选择需要应用约束或尺寸的几何体。
proe - 学习资料1
PRO/E 学习资料：1. PART 部分可以在用两个月学完.第一课：在新建时要用公制,就是MM 单位，在左下角取掉方框里的勾然在对话框中选择MM**PART 的选项.01． 在右图中是PART 的基本操作命令.主要在Feature 中,其Modify 中的修改也同样重要.Fetaure 主要是新建特征。
MODIFY 是对特征的修改。
Value 是直接修改值的。
Scale Model 是修改产品的比例的，如50*20*10用Scale Model修改，输入0.1那么此方块就会放小10倍为5*2*1。
Simpifd Rep 是显示模式看你的电脑内存来说要不要用到这一个命令。
一般用到大型装配时用到。
Regenerate 是重生，在一个产品被修改后要重生一次，这样才能成功。
Relatios 是公式。
它主要是对一些数的限定。
一般不会用到。
Family Tab 是零件库，但一般对一些常用件可以作，如果设计的产品变化多异就没有必要建零件库。
Set Up 是设置值，如下图，主要常用到的是以下几个。
X-section 是建立剖面，在其中有创建，删除、显示、隐藏、COPY 、修改。
在创建时有两个选项，一个是Planar,这个选项是用一个基准面去切一个实体得到的剖面。
二是Offset ，他可以用草绘的形式作剖面图可用于阶梯剖，一般来说这两个都常用。
这是第一课的主要内容。
主要是以做剖面图，修改、新建为主。
如果要修改的话,可以用MODIFY 来修改,用Planar 建立的剖面只可以修切面的位置及剖线的颜色角度等。
Offset 可以重定义草绘，还可以修改剖面的颜色、角度、线型等。
材料等精度单位 密度改名第二课：这一课讲Feature中的内容。
Create是创建新特征，特征就是一个产品所用到的步骤，就是说用会什么命令去创建产品。
在下一课讲。
Pattern是阵列，方形、圆形有规的展开和排列。
当选择了要阵列的特征后会出现下面的菜单，Identica是不可交涉的阵列，是在阵列时特征与特征之间不可以相交且没有尺寸上的变化。
计算机辅助设计三维应用-3proE技术基础1(简介和基本操作)
第三章
Pro/E技术基础1
软件具有如下特征：
— 全相关性：Pro/ENGINEER的所有模块都是全相关的。这 就意味着在产品开发过程中某一处进行的修改，能够扩展到 整个设计中，同时自动更新所有的工程文档，包括装配体、 设计图纸，以及制造数据。全相关性鼓励在开发周期的任一 点进行修改，却没有任何损失，并使并行工程成为可能，所 以能够使开发后期的一些功能提前发挥其作用。
学习目的：
–了解参数化三维建模的特点
–了解Pro/ENGINEER的界面和特点 –了解特征的概念和特征在三维建模中的应用
–了解Pro/ENGINEER的一些基本配置
• 学习重点： –熟悉Pro/ENGINEER的界面和基本概念
第三章
Pro/E技术基础1
3.1 Pro/ENGINEER简介
Pro/ENGINEER系统是由美国参数技术公司 （Parametric Technology Corporation）开发出来的， 是当今世界著名的三维CAD/CAM/CAE系统软件，广泛应用 于电子、机械、汽车、家电等行业，它集零件设计、产 品装配、模具开发、NC加工、钣金设计等功能于一体。
第三章
Pro/E技术基础1
2．Pro/E中的特征
Pro/E的形状特征主要有：实体特征、曲面特征、辅助 特征、修饰特征、用户自定义特征和钣金特征等 。 其中实体特征是指直接构造实体的特征，主要有基础特 征和工程特征两类。基础特征主要用来构造零件的基本形 状（或主体结构），其主要包括拉伸特征（Extrude）、 旋转特征（Revolve）、扫描特征（Sweep）和混成特征 （Blend）等；工程特征是附加在基础特征之上以完善零 件的造型，是零件造型必不可少的组成部分，其主要包括 槽特征（Slot）、切削特征（Cut）、孔特征（Hole）、 轴特征（Shaft）、圆角特征（Round）、倒角特征 （Chamfer）、筋特征（Ribs）、壳体特征（Shell）、管 道特征（Pipe）和扭拉特征（Tweak）等。
proe基础教程(完整版)
在Proe中，可以通过选择相应 的工具按钮，进行相应的装配 操作。
爆炸视图
爆炸视图是将装配体中的各个零 件按照一定的规则拆分开来，以 展示零件之间的相对位置和配合
关系。
通过爆炸视图，可以更加清晰地 了解装配体的结构和组成。
在Proe中，可以通过选择相应的 工具按钮，生成爆Βιβλιοθήκη 视图，并对其进行编辑和调整。
5. 保存文件。
案例二：复杂零件建模
总结词
提高建模技巧
详细描述
通过创建一个复杂的零件模型，学习如何使用Proe的高级功能，如混合特征、扫描特征和参数化设计 等。
案例二：复杂零件建模
案例步骤
1. 打开Proe软件，打开上一次保存的文件或创建 一个新文件。 2. 使用草绘工具绘制复杂零件的轮廓。
案例二：复杂零件建模
满足设计要求。
装配约束
装配约束是用于定义零件之间相对位置和方向的参数或条件。 常见的装配约束包括：固定、对齐、相切、同心等。
在Proe中，可以通过选择相应的约束工具，将零件约束到指定的位置和方向上。
装配操作
装配操作是指在装配过程中进 行的各种操作，如添加、删除、 移动、旋转等。
通过装配操作，可以调整零件 的位置和方向，以满足设计要 求。
05
Proe工程图基础
工程图概述
工程图是Proe中的一个重要模块，用 于将三维模型转换为二维图纸，以便 进行打印、出版和归档。
工程图是工程设计和制造过程中的重 要组成部分，是沟通设计意图和制造 要求的重要媒介。
工程图可以包含各种视图、标注、注 释和表格，以便清晰地表达三维模型 的形状、尺寸和特征。
基于多个面或基准生成三维实体。
拔模特征
对模型进行拔模处理，以实现特定角 度的斜切。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实例1 拉伸特征建模范例
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者 CAD教育网周四新 版权作品，禁止转载！
本例使用拉伸增料特征、减料特征建立如图1-1所示的模型。
图1-1
步骤1 建立新文件
（1） 单击工具栏中的新建文件按钮，在弹出的〖新建〗对话框中选择“零件”类型，并选中“使用缺省模板”选项，在〖名称〗栏输入新建文件名“exe1”。
（2） 单击〖新建〗对话框中的【确定】按钮，进入零件设计工作界面，如图1-2所示。
图 1-2
步骤2 建立增料拉伸特征
（1） 单击拉伸工具按钮，打开拉伸特征操控板。
（2） 单击拉伸特征操控板中的按钮，系统显示〖剖面〗对话框。
（3） 选择FRONT基准面为草绘平面，RIGHT基准面为参照平面，接受系统默认的视图方向。
（4） 以上所有设置显示在〖剖面〗对话框中，如图1-3所示。
图 1-3
（5） 单击〖剖面〗对话框中的【草绘】按钮，系统进入草绘工作环境。
（6） 绘制如图1-4所示的截面，单击草绘命令工具栏中的按钮，完成拉伸截面的绘制。
图 1-4
（7） 单击【选项】按钮，在〖选项〗面板的〖第1侧〗栏中选择“盲孔”选项，并输入拉伸值为“100”，如图1-5所示。
图 1-5
（8） 单击预览按钮，模型如图1-6所示，单击拉伸特征操控板中的按钮，完成本次拉伸特征建立。
图 1-6
步骤3 建立拉伸减料特征
（1） 单击拉伸工具按钮，在拉伸特征操控板中单击按钮，系统显示〖剖面〗对话框。
（2） 单击〖剖面〗对话框中按钮，单击该对话框中的【草绘】按钮，系统进入草绘工作环境。
（3） 绘制如图1-7所示的截面。
图 1-7
（4） 单击草绘命令工具栏中的按钮，返回拉伸特征操控板。
（5） 单击拉伸特征操控板中的移除材料按钮。
（6） 单击【选项】按钮，在弹出的面板中选择“盲孔”选项，并输入深度为“25”。
（7） 单击预览按钮，并单击工具栏中的隐藏线切换按钮，结果如图1-8所示。
图 1-8
（8） 单击按钮，结束预览；单击反向去除材料按钮，然后单击预览按钮，结果如图1-9所示。
图 1-9
（9） 单击按钮，结束预览，单击薄板拉伸特征按钮，并输入厚度值为“5”，单击预览按钮，结果如图1-10所示。
图 1-10
（10） 单击拉伸特征操控板中的按钮，完成该零件模型的建立。
步骤4 保存文件
单击菜单【文件】→【保存】命令，保存当前模型文件，然后关闭当前工作窗口。
