Capture批量修改网络名

一、导出BOM前提条件：对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过Tool→Annotate重新进行编排，保证不会出错。

步骤1，选中所在的工程设计，如下图步骤2，点击Tools→Bill of Meterials步骤3：选中“Place each part entry on a separate line”，并且在header和Combined propert string 中输入你所想要导出的参数，其中必须选择”Reference”，这个是器件的位号，属于唯一值，后面有大用。

至此，BOM已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM的容步骤1：打开BOM，刚打开的BOM应该是长得跟下面差不多步骤2：将期修改一下，去掉一些不必要的几行，和不必要的列“item”和”quantity”修改后应该是这样。

步骤3：根据自己的想法，修改BOM的具体容，注意，Reference这一列一定不能修改。

这个演示只是装简单地添加了一个叫做Mount的属性，用于表明这个器件要不要焊接修改完成后，如下图所示：三、生成upd文件。

Cadence Capture CIS能够从UPD文件中自动更新器件的属性。

所以一个很重要的步骤就是生成UPD文件。

UPD文件格式的基本样子是这样子的："{Part Reference}" "TOL""R1" "10%""U1" "/IGNORE/"步骤1：添加分号。

方便起见将工作簿修改一下名字，同时增加两个新的工作页。

如下图步骤2：在sheet2的A1格中输入="$"&sheet1!A1&"$" 。

如下图所示。

这样做的目录是将sheet1的A1格的容前后各加一个$号。

论如何批量修改IP地址在网络管理和维护中，批量修改IP地址是一项常见任务，尤其在大规模部署或网络迁移的情况下。

本文将讨论如何有效地批量修改IP 地址，以提高网络管理的效率和准确性。

一、介绍网络中的IP地址是用于标识设备和进行数据传输的重要元素。

当网络规模较大或需要进行网络拓扑调整时，单独逐个修改IP地址将会相当繁琐和耗时。

因此，批量修改IP地址成为了网络管理员追求的目标之一。

二、准备工作在开始批量修改IP地址之前，需要做好一些准备工作，以确保整个过程顺利进行。

以下是一些必要步骤：1. 网络拓扑图：准备一张清晰的网络拓扑图，对网络结构有一个整体的认识，以便找到所有需要修改IP地址的设备。

2. 设备清单：建立一个设备清单，并记录每个设备的原始IP地址以及需要修改的新IP地址。

3. 备份配置文件：在修改IP地址之前，务必备份每个设备的配置文件，以防止意外发生。

这样，即使修改IP地址出现问题，也能够快速恢复到原始状态。

三、批量修改IP地址的方法1. 手动修改手动修改是一种相对简单的方式，适用于少量设备的场景。

具体步骤如下：1.1 登录设备：使用SSH、Telnet或者控制台等方式登录需要修改IP地址的设备。

1.2 进入配置模式：进入设备的配置模式，通常是在命令行界面下输入"config"或"enable"等命令。

1.3 修改IP地址：根据设备的操作系统和配置方式，找到原始IP地址的配置项，并将其修改为新的IP地址。

1.4 验证修改：保存配置并重启设备，验证IP地址修改是否生效。

2. 脚本批量修改对于大规模网络或需要频繁批量修改IP地址的情况，手动修改的方式显然效率较低。

这时，可以利用脚本来实现批量修改。

以下是一种常用的脚本语言示例：```pythonimport paramikodef modify_ip(device, old_ip, new_ip):# 连接设备ssh_client = paramiko.SSHClient()ssh_client.set_missing_host_key_policy(paramiko.AutoAddPolicy())ssh_client.connect(device['ip'], username=device['username'], password=device['password'])# 进入配置模式ssh_client.exec_command('configure terminal')# 修改IP地址ssh_client.exec_command(f'interface {device["interface"]}')ssh_client.exec_command(f'ip address {new_ip}')# 保存配置ssh_client.exec_command('end')ssh_client.exec_command('write')# 断开连接ssh_client.close()# 设备配置列表devices = [{'ip': '192.168.1.1', 'username': 'admin', 'password': 'password','interface': 'FastEthernet0/1'},{'ip': '192.168.1.2', 'username': 'admin', 'password': 'password','interface': 'GigabitEthernet1/1'},# 添加更多设备]# 循环批量修改IP地址for device in devices:modify_ip(device, '192.168.1.1', '10.0.0.1')```以上示例是使用Python的Paramiko库来实现SSH连接和脚本执行的，你也可以使用其他编程语言和相应的库来实现类似的功能。

【案例】我想修改某一页图纸中的所有“1_DDR3_***”的网络名为“2_DDR3_***”，经过摸索，最简单的方法如下：
1、打开需要修改的那一页的原理图图纸。

如下图所示：
2、首先Ctrl+A，选中整个图纸中的所有元件和网络。

3、再在任意元件或者网络上，点击右键，选择“Edit Properties”点击。

4、弹出的OrCAD分页里下面分页标签，向右，选择“Aliases”分页。

5、点击“Name”列，全选所有包含Name列首的一整列，再按Ctrl+C复制一下。

6、随便打开并新建一个Eacel工作表，选中第一列或者随便一列。

再Ctrl+V粘贴刚才从
OrCAD里面复制的那一列数据。

7、 在Excel 表格里，点击Ctrl+F 查找，再点击替换标签页，或者快捷工具栏直接找到替
换按钮。

输入需要替换的字符串和要替换成的字符串，再点击“全部替换”按钮。

可以看到Excel 列中的所有字符均被替换成想要的字符。

点击“关闭”，关闭“查找和替换对话框”。

8、点击Excel中的A列，全选所有的A列，再Ctrl+C复制。

再切换回到OrCAD的操作
界面。

点击“Name”列首，全选“Name”列，再Ctrl+V粘贴，可以看到所有的Name列的网络名已经全部被替换成想要的网络名了。

9、右键SCH属性标签页，点击“Save”，再右键SCH属性标签页，点击“Close”，回到刚才待修改的页面看看吧，大功告成。

关掉所有的中间Excel文档不保存，保寸OrCAD的设计即可。

关于共享原理图元件库capture CIS设置的使用方法共享原理图元件库的具体方法如下：1.将服务器上的access文件（数据库文件XGIGA_IC.mdb）导入captureCIS中，并将服务器中的CAPTURE.ini文件替换本机原有的文件；2.将服务器上的原理图元件库（XGIGA_IC.OLB）导入到原理图项目中，可直接添加或更改元件封装；3.通过原理图导出包含公司料号，元件描述，PCB封装等元器件详细描述的BOM。

一、如何使用服务器上原理图元件库的操作方法1.打开Capture CIS，如下图所示：使用默认选项点OK进入界面；2.点击Session Log页面，使其处于当前页面，菜单栏出现Options选项，点击Option选择其下拉菜单中的CIS Configuration File选项，进入CIS文件路径选择页面，如下图所示：3.点击Browse按钮进入数据库文件选择窗口，选择服务器上的CIS数据库（XGIGA_IC.mdb）；点击上图中的Setup进入Configure Database窗口，将Configuration表格中的Transfer To Design列的所有可选框勾选上，如下图所示4.如出现下图1所示提示窗口，则点击确定进入数据源路径选择窗口，如下图2所示图1图2在“授权”选项中，填写进入服务器时所用的用户名及密码，点击窗口中的“数据库（D）”按钮，进入数据库选择窗口，如下图所示：点击“网络”按钮进入服务器共享文件夹选择窗口，如下图所示选择路径为\\192.168.1.17\share\部门\研发\XGIGA_IC\XGIGA_IC.MDB 点击确定即可，可选项“登录时重新连接（R）”勾选上；回到CIS Configuration File窗口点击OK完成设置。

5.将服务器上的CAPTURE.ini文件拷贝到cadence安装目录下的D:\cadence\SPB_15.5\tools\capture文件夹覆盖原来的文件；关闭capture CIS，重新打开即可使用服务器上的原理图封装库中的元件进行原理图制作。

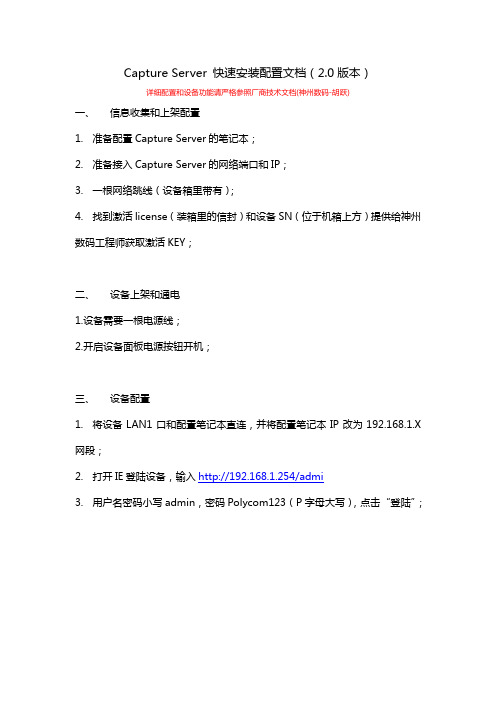

Capture Server 快速安装配置文档（2.0版本）详细配置和设备功能请严格参照厂商技术文档(神州数码-胡跃)一、信息收集和上架配置1. 准备配置Capture Server的笔记本；2. 准备接入Capture Server的网络端口和IP；3. 一根网络跳线（设备箱里带有）；4. 找到激活license（装箱里的信封）和设备SN（位于机箱上方）提供给神州数码工程师获取激活KEY；二、设备上架和通电1.设备需要一根电源线；2.开启设备面板电源按钮开机；三、设备配置1. 将设备LAN1口和配置笔记本直连，并将配置笔记本IP改为192.168.1.X 网段；2. 打开IE登陆设备，输入http://192.168.1.254/admi3. 用户名密码小写admin，密码Polycom123（P字母大写），点击“登陆”；4. 登陆后设备提示修改初始密码,按照设备要求进行更改；5. 更改后进入设备界面；6. 点击“管理-产品激活”，在“秘钥”里输入神州数码工程师提供的KEY；并确定；提示重启请点“立即重启进行重启”；并重新登录；7.点击右上方“配置-时间配置”配置设备时间选择“控制台”配置时间并确定；8. 点击右上方“配置-呼叫设置”把最大呼叫长度设置为“8”小时，最大呼叫长度设置为(仅流传输呼叫)“0”其余默认；9.点击“模板-录制模板”，添加录制模板输入模板名称；最大呼叫带宽按照网络实际环境要求进行设置（一般为4M），其余默认；10.点击“模板-转码模板”，添加转码模板输入转码模板名称（推荐英文）；比特率按照实际系统环境填写；布局选“单窗口显示大型内容推向25%，内容75%”；11. 点击“模板-VRR”，添加VRR模板输入VRR名称，VRR会议号码（此号码用于和MCU等录制时调用，不小于四位数字，MCU录制添加详见MCU手册），录制模板和转码选用自己添加的对于模板，然后确定；四、修改网络1.点击“设备-设备管理”，勾选途中列表并点击“编辑”；选择“使用以下IPD地址”并填写IP，掩码，网关，其余默认，重启设备并接入内部网络；并可用内部管理电脑重新登录；五、会议的录制与下载1.当有MCU或者终端设备呼叫进行录制时，可登录设备点击“呼叫”看到录制状态；可以对正在进行录制的会议进行“挂断”“暂停”“停止”操作；2.会议录制结束后，可以点击“媒体-转码”查看转码是否完成（转码完成后才能进行下载）；3.会议的下载；点击“媒体-档案”可以查看到录制的会议列表；勾选自己需要下载的会议，点击“媒体文件”;点击非RAW开头的列表下载图标可以将录制文件下载到PC播放；（RAW格式文件是原码文件，提供给终端点播等使用）六、设备的关机与重启；1.点击“管理-重启/关闭”可对设备进行重启和关闭（设备关闭后需要到设备端手动开机，无法IE开机）。

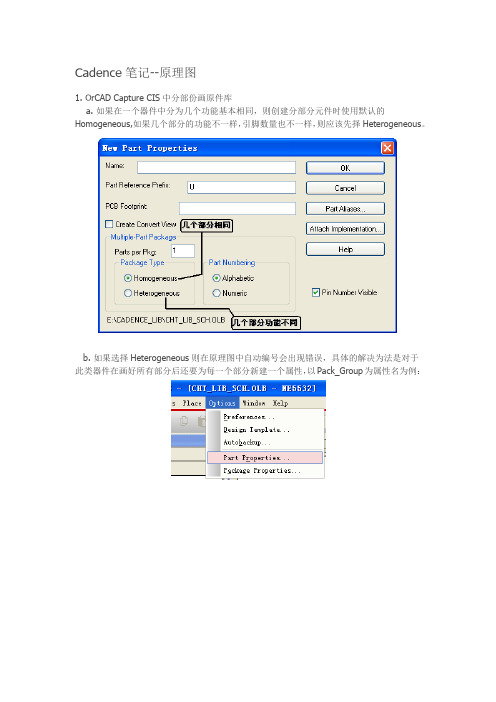

Cadence笔记--原理图1. OrCAD Capture CIS中分部份画原件库a. 如果在一个器件中分为几个功能基本相同，则创建分部分元件时使用默认的Homogeneous,如果几个部分的功能不一样，引脚数量也不一样，则应该先择Heterogeneous。

b. 如果选择Heterogeneous则在原理图中自动编号会出现错误，具体的解决为法是对于此类器件在画好所有部分后还要为每一个部分新建一个属性，以Pack_Group为属性名为例：然后在原理图中放置元件时按照想要的分组手工修改些属性，同一个元件的该属性值必须一样，并且还要在自动编号时修改参数如下图：然后在自动编号时就不会也现该问题了，当然其实如果报错时你也可以根据提示进行问题的解决！2. Cadence中的元件库默认目录：C:\Cadence\SPB_16.2\tools\capture\library3. 原理图编辑快捷键快捷放元键：P选中元件后对元件进行旋转：R放置网络标号：N放置总线管脚(Bus entry)：E放置地：G在的理图中放置好总线的一个分支脚后，想要连续放置直接按F4就可以了，很方便，如果第一条总线分支完成了后，按F4更简单，连标号都会直接自动递增的放置。

节约时间，使放置总线更简单。

4. 在原理图中想画任意角度的连接线时，可以先按信Shift键，再画线，就可画了！5. 如果一个交叉点上不需要Junction点的话，只需要再往上重复添加一个即可去掉Junction 连接点标志。

电气上也就失去了连接。

6. 在放置总线时，总线的名字和信号线的标号的基本名必须一致，且开始和结尾的数字必须与总线定义的一致。

7. 即使使用了总线，信号线上也必须加上网络标号，否则软件会认为没有电气连接。

但要说明的是，总线与总线之间若构成T型连接，则系统会默认电气上已经连接上，若是构成十字型连接，则系统则会认为没有电气连接，需要手动添加Junction来添加电气连接。

目录原理图的绘制是在Page Editor中进行的 (2)添加元器件到原理图中 (2)关于元件库的说明 (4)元器件编号 (4)如何连续放置具有相同V alue及PCB Footprint的电容、电阻及其他类型器件? (5)关于原理图中元器件属性参数的一般说明 (5)关于属性参数编辑器（Property Editor） (6)电源与接地符号的种类、选用原则及绘制方法 (7)No Connect符号 (10)同一节点上既有Net Alias又有Off-Page Connector时的情况 (11)Off-Page Connector符号的作用 (11)如何放置各种不同方向的Off-Page Connnector (11)总线Off-Page Connector的命名方法及使用注意事项 (11)如何给Off-Page Connector添加或删除页号（IREF:Intersheet References） (15)任意角度走线的绘制 (18)互连线与元器件连接关系的判断 (18)互连线之间的连接关系的判断 (18)节点别名Net Alias (18)同一节点上被放置多个网络别名（Net Alias）时的情况 (19)如何将器件的某项已经隐藏显示的属性重新显示出来？（如：怎样将接地符号的网络名‘GND’显式显示） (20)元器件标号的自动排序功能 (20)利用.UPD更新文件自动和批量编辑修改器件或网络的属性（如，为原理图中同类的器件批量指定pcb封装） (23)利用.UPD更新文件批量为器件添加属性及赋值 (24)系统如何为器件的‘Part name’取值 (24)UPD更新文件的作用、格式及调用方法 (25)如何生成Netlist网络表 (26)如何进行DRC检查 (28)如何快速浏览、定位分散在多页图纸中的DRC出错信息及位置 (29)Capture自带器件符号库的内容说明 (31)如何建立器件图形符号库 (31)关于“Design Cache” (33)Capture 的基础知识——常用文档类型 (33)Capture 的基础知识——Capture 操作环境 (34)Capture 的基础知识——Capture设计参数设置 (34)Capture 的基础知识——使用Capture设计原理图过程 (36)Capture 的基础知识——如何新建Project (36)Capture 的基础知识——绘制原理图 (37)Capture 的基础知识——原理图绘制后续处理 (41)Capture 的基础知识——如何建立器件图形符号库 (47)设计注意事项及技巧 (47)原理图的绘制是在Page Editor中进行的添加元器件到原理图中1.在Page Editor窗口中选择并运行Place/Part子命令，弹出如下符号选择框：2.在元器件符号列表框中点击欲调用的元器件，则图2-1种的预览框内将显示出被选的元器件符号图形。

Win10借助修改注册表删除⽹络及修改⽹络名称⽅法图解
⽹友问题：就是像win7那样.可以对某个连接进⾏改名.⽐如把⽹络1,⽹络2,这些进⾏改名.找了⼀天真没找到,强迫⽤户表⽰真的看不下去了.
问题解析：在Win7中打开⽹络和共享中⼼，在活动⽹络中点击⽹络图标后就可以直接修改⽹络图标和名称，不过在Win10中活动⽹络列表中已经没有了⽹络图标，⾃然前⾯的⽅法就不奏效了。

尽管⽹络名称并不影响正常使⽤，但有时系统会在⽹络名称会在后⾯加上⼀个数字，⽽且有时还会显⽰多个遗留的⽹络，看上去很不舒服，IT圈也有⽹友遇到了这样的问题，那么Windows10下如何修改⽹络名称或删除⽹络呢？此时可借助修改注册表来实现。

注意：此法需要修改注册表，在修改之前请先按照《》为你的系统创建⼀个还原点，以便在出错时还原。

Win10修改⽹络名称或删除⽹络⽅法：
1、按Win+R打开运⾏，输⼊regedit回车打开注册表编辑器；
2、展开以下位置：
HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\NetworkList\Profiles\
在该项下你会看到⼀个或多个⼦项，每⼀项就代表⼀个⽹络。

选中其中⼀项后，在右侧会出现⼀系列注册表键值，如下图所⽰：
其中的ProfileName即代表⽹络名称，将其修改为你希望看到的名字即可。

在删除不需要的⽹络时，同样依据ProfileName键值来确定。

以上就是Win10借助修改注册表删除⽹络及修改⽹络名称⽅法图解，操作很简单的，⼤家学会了吗？希望这篇⽂章能对⼤家有所帮助！。

通过批处理工具添加多个别名地址举例步骤：1.在管理界面添加一个别名2.在批处理工具里找到刚才添加别名的历史记录3.根据上面的命令编辑多条记录4.提交多条批处理并执行添加别名的批处理命令，举例：interface add alias bind_if fe3 alias_id 4 active on ip 219.238.94.44 netmask 255.255.255.0 admin on ping on traceroute oninterface add alias bind_if fe3 alias_id 5 active on ip 219.238.94.45 netmask 255.255.255.0 admin on ping on traceroute oninterface add alias bind_if fe3 alias_id 6 active on ip 219.238.94.46 netmask 255.255.255.0 admin on ping on traceroute oninterface add alias bind_if fe3 alias_id 7 active on ip 219.238.94.47 netmask 255.255.255.0 admin on ping on traceroute oninterface add alias bind_if fe3 alias_id 8 active on ip 219.238.94.48 netmask 255.255.255.0 admin on ping on traceroute on注意修改别名ID和别名ip即可，alias_id 8和219.238.94.48要先点击提交，提交成功后再点击执行批处理。

执行成功后，会在界面看到添加的别名。

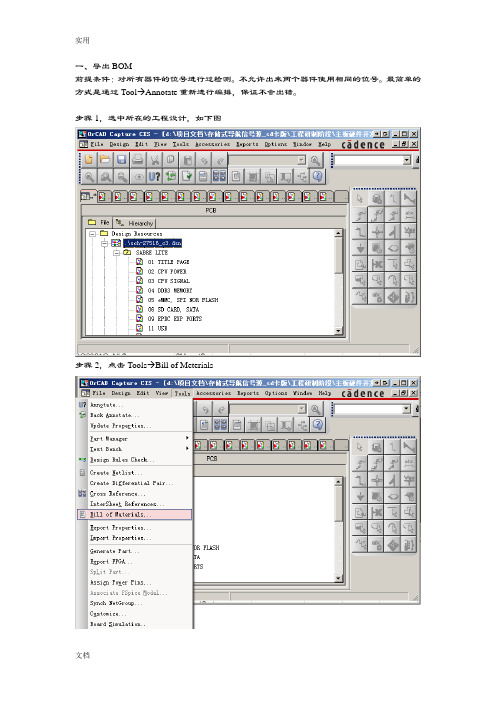

精心整理一、 导出BOM前提条件：对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过Tool ✍Annotate 重新进行编排，保证不会出错。

步骤1，选中所在的工程设计，如下图步骤2，点击Tools ✍BillofMeterials步骤3：选中“Placeeachpartentryonaseparateline ”，并且在header 和Combinedpropertstring 中输入你所想要导出的参数，其中必须选择”Reference ”，这个是器件的位号，属于唯一值，后面有大用。

至此，BOM 已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM 的内容步骤1步骤2这样。

步骤3 UPD步骤1步骤2的A1步骤3 步骤4先全选步骤5步骤6 步骤7步骤8：再次全部选中sheet3中的内容，并用复制所有内容。

如下图所示。

步骤9：打开记事本工具，将内容粘贴到其中。

如下图所示：步骤10：将此文件另存为UPD 文件，文件名无所谓，但是后缀一定要是*.upd到此，UPD 文件就生成完毕。

准备进行导入的工作。

四、导入UPD 文件步骤1：点击Capture 的Tool ✍UpdateProperites ，如下图所示：步骤2：在对话框中点击Browse ，并且找到刚才生成的UPD 文件。

步骤3：点击“OK ”键。

接下来会弹出一个对话框，点击YES 。

步骤4：如果文件没有生成错误，系统应该会很开心地显示下面的对话框。

至此，器件属于批量更新完毕。

精心整理五、查看一下效果：查看器件的属性，可以如下图所示操作，右击工程的dsn选后选择EditObjectProperties。

会出现编辑器件属性的页面，找找看，是不是多了一个叫Mount的属性。
