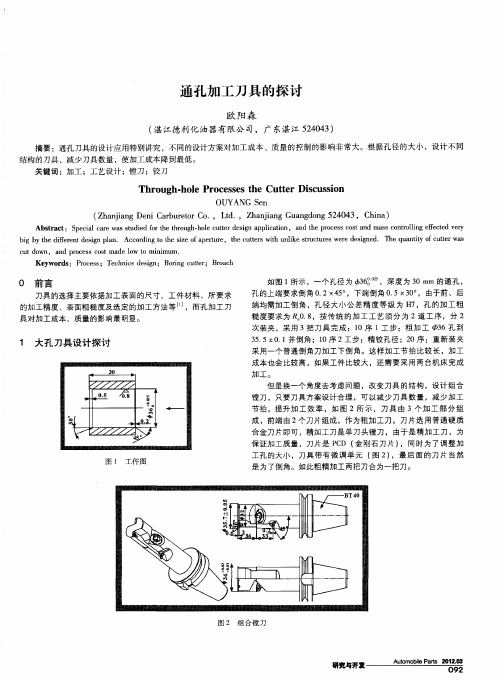

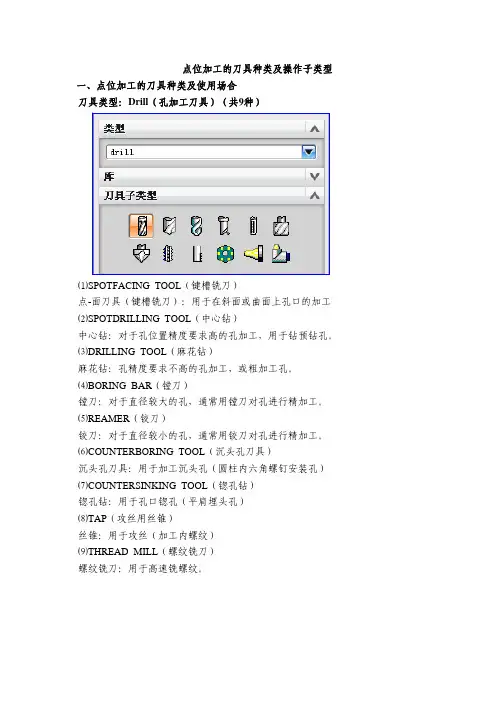

点位加工的刀具种类及操作子类型一、点位加工的刀具种类及使用场合刀具类型：Drill（孔加工刀具）（共9种）⑴SPOTFACING_TOOL（键槽铣刀）点-面刀具（键槽铣刀）：用于在斜面或曲面上孔口的加工⑵SPOTDRILLING_TOOL（中心钻）中心钻：对于孔位置精度要求高的孔加工，用于钻预钻孔。
⑶DRILLING_TOOL（麻花钻）麻花钻：孔精度要求不高的孔加工，或粗加工孔。
⑷BORING_BAR（镗刀）镗刀：对于直径较大的孔，通常用镗刀对孔进行精加工。
⑸REAMER（铰刀）铰刀：对于直径较小的孔，通常用铰刀对孔进行精加工。
⑹COUNTERBORING_TOOL（沉头孔刀具）沉头孔刀具：用于加工沉头孔（圆柱内六角螺钉安装孔）⑺COUNTERSINKING_TOOL（锪孔钻）锪孔钻：用于孔口锪孔（平肩埋头孔）⑻TAP（攻丝用丝锥）丝锥：用于攻丝（加工内螺纹）⑼THREAD_MILL（螺纹铣刀）螺纹铣刀：用于高速铣螺纹。
二、点位操作子类型⑴SPOT_FACING：（铣孔口平面）。
锪平面，使用键槽铣刀。
⑵SPOT_DRILLING：中心钻，使用中心钻头钻导向位置。
⑶DRILLING：钻孔。
使用麻花钻钻孔。
⑷PECK_DRILLING：（啄孔）深孔钻削。
刀具回退到最小安全平面。
⑸BREAKCHIP_DRILLING： 断削钻。
刀具回退较小的距离。
⑹BORING ：镗孔。
使用镗刀镗孔。
⑺REAMING：铰孔。
使用铰刀铰孔。
⑻COUNTERBORING：钻沉头孔。
圆柱（内六角）沉头螺孔。
⑼COUNTERSINKING：锪孔。
平肩沉头孔⑽TAPPING ：攻丝。
使用丝攻加工螺纹孔。
⑾THREAD_MILLING ：铣螺纹孔。
三、相关参数的设置1、刀具与刀轴设置2、刀轨设置⑴Avoid避让允许你规定部件内夹具或障碍之上的刀具间隙。
⑵切削与速度四、举例工艺流程：⑴钻定位孔（中心孔）⑵钻螺纹底孔φ8.5及攻丝M10⑶钻埋头孔(φ8、φ14)⑷加工φ25孔（钻φ8、扩φ24.5、镗φ25）作业：1、点位加工使用刀具类型有哪些？2、点位操作子类型有哪些？。
加工中心刀具怎么选择合适的？加工中心刀具怎么选择合适的？加工中心刀具主要分为铣削刀具和孔加工刀具两大类。
铣削刀具的选择主要是铣刀型别和铣刀尺寸的选择。
铣刀型别应与工件表面形状与尺寸相适应。
加工较大的平面应选择面铣刀；加工凹槽或者是较小的台阶及平面轮廓时应选择立铣刀；加工曲面应选择球头铣刀；加工模具型腔或凸模成形表面等多选用模具铣刀；加工封闭的键槽选择键槽铣刀；加工变斜角面应选用鼓形铣刀；加工各种直的或圆弧形的凹槽、斜角面、特殊孔等应选用成形铣刀。
当粗铣或铣不重要的加工平面时，可使用粗齿铣刀；当精铣时，可选用密齿铣刀，用小进给量达到低的表面粗糙度；当铣材料较硬的金属时，必须选用密齿铣刀，同时进给量要小，以防止振动。
铣刀尺寸也应与被加工工件的表面尺寸和形状相适应。
刀具直径的选用主要取决于装置的规格和工件的加工尺寸，另外还要考虑刀具所需功率应在机床功率范围之内。
粗铣时铣刀直径要小些，精铣时铣刀直径要尽量大些，最好能够包容整个加工宽度。
表面要求高时，还可以选择使用具有修光效果的刀片。
而孔加工刀具可分为钻孔刀具、镗孔刀具、扩孔刀具和铰孔刀具。
（1）钻孔刀具较多，主要有普通麻花钻、可转位浅孔钻以及扁钻。
用加工中心钻孔通常都会采用普通麻花钻，普通麻花钻主要由工作部分和柄部组成的。
刀具柄部分为直柄和锥柄两种。
直柄工具的刀柄主要是弹簧夹头刀柄，其具有自动定心、自动消除偏摆的优点，所以小规格的刀具最好选用该型别。
而工作部分包括切削部分和导向部分，所示，麻花钻的切削部分有2个主切削刃、2个副切削刃、1个横刃。
麻花钻的导向部位起导向、修光排屑和输送切削液作用。
麻花钻一般用于精度较低孔的粗加工，由于加工中心所用夹具没有钻套定心导向，钻头在高速旋转切削时容易会发生偏摆运动，而且钻头的横刃长，所以在钻孔时，要用中心钻打中心孔，用以引正钻头。
（2）镗削的主要特点是获得精确的孔的位置尺寸，得到高精度的圆度、圆柱度和表面粗糙度，所以，对精度较高的孔可用镗刀来保证。
课题4：孔加工4.1任务：完成图所示零件上2-￠0.01510 孔及2-M8螺纹加工，毛坯为80mm×60mm×36mm长方块（其余面已经加工），材料为45钢，单件生产。
4.2 孔加工的工艺知识1.孔加工的方法孔加工在金属切削中占有很大的比重，应用广泛。
在数控铣床上加工孔的方法很多，根据孔的尺寸精度、位置精度及表面粗糙度等要求，一般有点孔、钻孔、扩孔，锪孔、铰孔、镗孔及铣孔等方法。
2.孔加工的刀具1）钻孔刀具及其选择钻孔刀具较多，有普通麻花钻、可转位浅孔钻、喷吸钻及扁钻等。
应根据工件材料、加工尺寸及加工质量要求等合理选用。
在数控镗铣床上钻孔，普通麻花钻应用最广泛，尤其是加工￠30mm以下的孔时，以麻花钻为主，如图6-2所示。
图6-2 普通麻花钻在数控镗铣床上钻孔，因无钻模导向，受两种切削刃上切削力不对称的影响，容易引起钻孔偏斜。
为保证孔的位置精度，在钻孔前最好先用中心钻钻一中心孔，或用一刚性较好的短钻头钻一窝。
中心钻主要用于孔的定位，由于切削部分的直径较小，所以中心钻钻孔时，应选取较高的转速。
对深径比大于5而小于100的深孔由于加工中散热差，排屑困难，钻杆刚性差，易使刀具损坏和引起孔的轴线偏斜，影响加工精度和生产率，故应选用深孔刀具加工。
2）扩孔刀具及其选择扩孔多采用扩孔钻，也有用立铣刀或镗刀扩孔。
扩孔钻可用来扩大孔径，提高孔加工精度。
用扩孔钻扩孔精度可达IT11～IT10，表面粗糙度值可达Ra6.3～3.2um。
扩孔钻与麻花钻相似，但齿数较多，一般为3～4个齿。
扩孔钻加工余量小，主切削刃较短，无需延伸到中心，无横刃，加之齿数较多，可选择较大的切削用量。
图6-3所示为整体式扩孔钻和套式扩孔钻。
3）铰孔刀具及其选择铰孔加工精度一般可达IT9～IT8级，孔的表面粗糙度值可达Ra1.6～0.8um ，可用于孔的精加工，也可用于磨孔或研孔前的预加工。
铰孔只能提高孔的尺寸精度、形状精度和减小表面粗糙度值，而不能提高孔的位置精度。

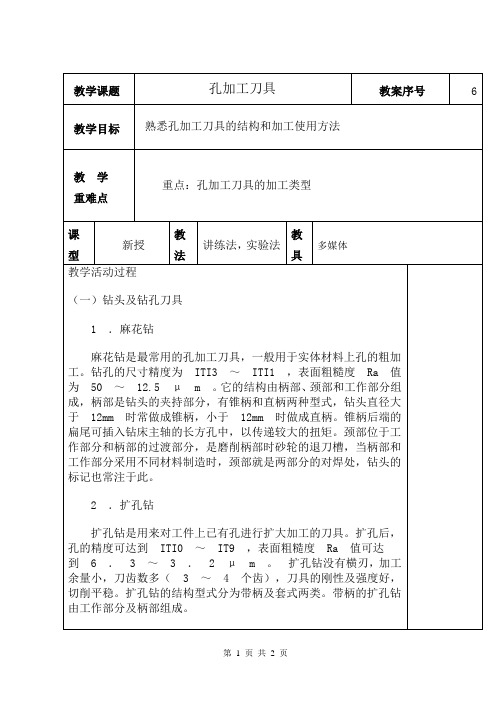

孔加工刀具及方法一、孔加工刀具的分类1.钻头：用于钻孔，可以分为普通钻头、中心钻头等。
普通钻头主要用于中、小孔径的钻孔，而中心钻头主要用于钻孔前的中心定位。
2.镗刀：用于对孔进行镗削，适用于孔径较大且精度要求较高的加工。
根据镗削的方式，可以分为手工镗刀和机动镗刀。
3.切削刀具：包括铰刀、滚刀等，用于在工件上切削出所需的孔形。
4.攻丝刀：用于在孔内加工螺纹，主要包括手攻刀和机动攻丝刀。
二、孔加工的常用方法1.钻孔法：利用钻头在工件上旋转切削，形成圆形的孔。
2.镗削法：利用镗刀在工件上旋转切削，形成较大孔径和高精度的圆形孔。
3.铰孔法：利用铰刀在工件上切削，形成倒角的肩部和圆形的底面孔。
4.拉床法：利用拉床将工件拉动，完成孔的切削。
5.铣削法：利用铣刀在工件上旋转切削，形成不同形状的孔。
6.手工孔：通过手工工具（如手电钻、手持镗刀等）完成孔的加工。
三、孔加工的注意事项1.材料选择：根据工件材料的不同，选择适合材料的刀具，以及合适的切削速度、进给速度等参数。
2.刀具保养：加工过程中，要定期检查并清洁刀具，保持刀具的尖端锐利，以保证加工质量和效率。
3.加工前的准备工作：加工前需进行合适的夹紧与定位，确保工件的稳定性和精度。
4.加工润滑：加工过程中需要使用润滑剂，减少摩擦和热量的产生，提高刀具寿命和加工质量。
5.审核尺寸：加工后要对孔的尺寸进行检测，以确保加工结果的准确性和合格率。
总之，孔加工是一项常见且重要的加工工艺。
合理选择孔加工刀具和方法，严格执行加工工艺要求，可以达到较高的加工精度和质量要求。
在实际应用中，根据工件的具体要求和加工条件，选择合适的孔加工刀具和方法，可以提高生产效率，降低生产成本。
