使用布局进行图纸分幅

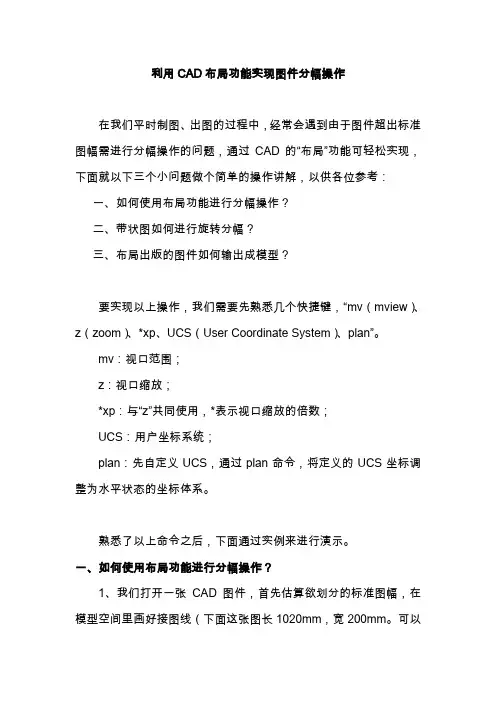

利用CAD布局功能实现图件分幅操作在我们平时制图、出图的过程中，经常会遇到由于图件超出标准图幅需进行分幅操作的问题，通过CAD的“布局”功能可轻松实现，下面就以下三个小问题做个简单的操作讲解，以供各位参考：一、如何使用布局功能进行分幅操作？二、带状图如何进行旋转分幅？三、布局出版的图件如何输出成模型？要实现以上操作，我们需要先熟悉几个快捷键，“mv（mview）、z（zoom）、*xp、UCS（User Coordinate System）、plan”。

mv：视口范围；z：视口缩放；*xp：与“z”共同使用，*表示视口缩放的倍数；UCS：用户坐标系统；plan：先自定义UCS，通过plan命令，将定义的UCS坐标调整为水平状态的坐标体系。

熟悉了以上命令之后，下面通过实例来进行演示。

一、如何使用布局功能进行分幅操作？1、我们打开一张CAD图件，首先估算欲划分的标准图幅，在模型空间里画好接图线（下面这张图长1020mm，宽200mm。

可以用4张A3的图框对其进行分幅出图）。

2、在左下方布局选项卡中右键单击“布局一”，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好打印比例和其他选项，点击“确定”，退出。

3、左键单击“布局一”，出现以下画面：4、删除默认的视口，然后将标准图框粘贴进来；输入“mv”，建立视口（图件显示范围）。

5、选择视口范围（图件显示范围），新建“布局范围”图层，将视口边框移至该图层。

6、将右下角的“图纸或模型空间”点击切换为“模型”（左键双击视口内范围亦可）；这时视口的边框变粗，呈可操作状态，输入“z”，“*xp”（按1:1显示则输入“1xp”）。

这时，图件显示为原模型图件比例。

7、在视口中利用“pan”命令将视口内图纸移至（或中轮移动）合适的位置，左键双击视口外部空白区域（或点击右下角“图纸或模型空间”按钮为“模型”状态），退出视口编辑状态。

8、复制第一个布局，用同样方法进行第二个布局的操作；在操作至最后一幅时，我们可以将制作好的图例和图签复制到相应位置（或直接编辑），其它操作步骤不变。

CAD中的图纸布局和比例设置指南CAD软件是一种用于设计和绘制虚拟图纸的工具，它广泛应用于建筑、工程和制造等行业。

在使用CAD软件时，正确的图纸布局和比例设置非常重要，因为它们直接影响到绘图的准确性和可读性。

本文将介绍CAD软件中的图纸布局和比例设置指南，帮助读者更好地使用CAD软件进行设计和绘图。

1. 图纸布局在CAD软件中，图纸布局指的是如何将绘图内容安排在纸张上的过程。

这不仅包括绘图的位置和大小，还包括页面边界、标题栏、注释和图例等元素的添加。

以下是一些图纸布局的建议：1.1 页面设置：在开始设计之前，应根据实际需要设置图纸的纸张大小和方向。

可以使用常见的国际标准纸张尺寸，如A3、A4或A5。

确定好纸张大小后，还可以设置图纸的方向，如横向或纵向。

1.2 页面边界：在图纸布局中，页面边界是一个常见的元素。

它定义了图纸的绘图区域，可以限制绘图内容的大小和位置。

在CAD软件中，可以使用页面边界工具来创建和编辑页面边界。

1.3 标题栏：标题栏是一个用于显示图纸名称、日期和作者等信息的区域。

在图纸布局中，应该留出足够的空间来添加标题栏，并选择合适的字体和大小。

1.4 注释和图例：注释和图例是提供额外信息和解释的重要元素。

在CAD软件中，可以使用文本框工具来添加注释，并使用图表或符号来创建图例。

2. 比例设置在CAD软件中，比例设置指的是将真实世界的尺寸映射到绘图中的尺寸。

这对于确保绘图的准确性非常重要。

以下是一些比例设置的建议：2.1 比例选择：在绘图之前，必须选择合适的比例。

比例可以根据绘图的具体要求来确定。

例如，在建筑设计中常用的比例有1:50或1:100，而在机械设计中常用的比例有1:10或1:20。

2.2 单位设置：CAD软件可以使用不同的单位进行绘图。

在比例设置中，确保选择合适的单位，如毫米、厘米或米。

这样可以确保绘图中的尺寸与实际世界的尺寸相匹配。

2.3 尺寸标注：在绘图中，尺寸标注是非常重要的。

使用布局快速打印带状分幅图1、在带状地形图上做好适当大小的分幅图的图框，并让图框处于同一图层。

2、把所有图框提取出来，单独作为一个文件保存，以便后面快速布局。

3、打开刚才保存的图框文件，下面以一个分幅图为例进行布局。

4、右键点击布局(英文版为layout)选项卡，选择“页面设置”。

5、弹出的对话框即为常见的打印设置，在这里设置绘图仪的纸张大小，略大于分幅图的大小，保存打印机设置，然后设置好打印比例和其他选项，点击“确定”，退出。

6、此时布局中显示出所有分幅图的图框，为“图纸”状态，这时按照分幅图的大小画出一个矩形，并把矩形移动到图纸的适当位置，作为图形输出的图框。

7、使用mview创建视口。

输入mview，选择“P”，按照刚才图框的大小建立矩形视口。

8、建立新的UCS来旋转图形。

切换“图纸”为“模型”，输入UCS，选择“N”，接着选择“Z”，然后捕捉分幅图的矩形边的两个端点。

输入plan，选择“C”，回车。

这时分幅图的图框发生旋转。

9、使用缩放命令将指定的分幅图缩放为视口的大小(使用Z命令)，然后切换为“图纸”状态。

此时布局就固定下来了。

在图纸空间加上需要的图号等等信息即可绘图输出。

10、要创建新的带状图布局视口，只需右键点击“布局”选项卡，选择“移动或复制”，然后在弹出的对话框中选择“建立新的副本”，点击“确定”，退出后即生成新的布局，但是此时图框已经建立好，只需在新的布局中切换至模型空间，然后再次使用UCS命令建立新的UCS，再使用PLAN，即可旋转新的图框，再用Z命令缩放后切换至图纸空间，则新的布局视口就固定下来了。

这样一直把所有分幅图的布局都确定下来。

11、打印。

运行“测绘程序集成软件”，选择“工程内业”→“批量带状图分幅”，在带有地形图的文件中选择所有分幅图的图框，软件自动保存所有分幅图。

切换至刚才已经做好布局的图框文件，需要打印哪一个分幅图就插入哪个分幅图。

然后使用plot命令输出即可。

利用CAD‎布局功能实‎现图件分幅‎操作在我们平时‎制图、出图的过程‎中，经常会遇到‎由于图件超‎出标准图幅‎需进行分幅‎操作的问题‎，通过CAD‎的“布局”功能可轻松‎实现，下面就以下‎三个小问题‎做个简单的‎操作讲解，以供各位参‎考：一、如何使用布‎局功能进行‎分幅操作？二、带状图如何‎进行旋转分‎幅？三、布局出版的‎图件如何输‎出成模型？要实现以上‎操作，我们需要先‎熟悉几个快‎捷键，“mv （mview‎）、z（zoom）、*xp、UCS（User Coord‎inate‎ Syste‎m）、plan”。

mv：视口范围；z：视口缩放；*xp：与“z”共同使用，*表示视口缩‎放的倍数；UCS：用户坐标系‎统；plan：先自定义U‎CS，通过pla‎n命令，将定义的U‎CS坐标调‎整为水平状‎态的坐标体‎系。

熟悉了以上‎命令之后，下面通过实‎例来进行演‎示。

一、如何使用布‎局功能进行‎分幅操作？1、我们打开一‎张CAD图‎件，首先估算欲‎划分的标准‎图幅，在模型空间‎里画好接图‎线（下面这张图‎长1020‎mm，宽200m‎m。

可以用4张‎A3的图框‎对其进行分‎幅出图）。

2、在左下方布‎局选项卡中‎右键单击“布局一”，选择“页面设置管‎理器”，弹出的对话‎框为常见的‎打印设置，设置好打印‎比例和其他‎选项，点击“确定”，退出。

3、左键单击“布局一”，出现以下画‎面：4、删除默认的‎视口，然后将标准‎图框粘贴进‎来；输入“mv”，建立视口（图件显示范‎围）。

5、选择视口范‎围（图件显示范‎围），新建“布局范围”图层，将视口边框‎移至该图层‎。

6、将右下角的‎“图纸或模型‎空间”点击切换为‎“模型”（左键双击视‎口内范围亦‎可）；这时视口的‎边框变粗，呈可操作状‎态，输入“z”，“*xp”（按1:1显示则输‎入“1xp”）。

这时，图件显示为‎原模型图件‎比例。

7、在视口中利‎用“pan”命令将视口‎内图纸移至‎（或中轮移动‎）合适的位置‎，左键双击视‎口外部空白‎区域（或点击右下‎角“图纸或模型‎空间”按钮为“模型”状态），退出视口编‎辑状态。

CAD图纸布局与分层技巧指南CAD（Computer-Aided Design）是一种通过计算机辅助的方法来进行设计和制图的技术。

在进行CAD图纸设计时，正确的布局和分层是非常关键的。

本文将提供一些CAD图纸布局和分层的技巧以帮助您更高效地使用AE软件。

首先，让我们讨论图纸布局。

图纸布局是指如何在绘图板上合理地安排图形元素。

一个好的图纸布局可以提高效率，减少错误。

下面是一些技巧来实现一个良好的图纸布局：1. 选择合适的纸张大小和方向：在选择纸张大小和方向时，要考虑到设计的要求和输出的需求。

一般来说，选择常用的标准纸张大小（如A4、A3等）会更方便。

2. 确定图纸比例：确定图纸比例时，要根据设计的要求和所需的详细程度来选择。

常见的图纸比例包括1:1、1:2、1:5等。

选择适当的比例可以使绘图更准确和清晰。

3. 使用图纸边界框和图纸标题块：图纸边界框用于界定图纸的范围，而图纸标题块用于包含与图纸相关的信息，如图纸名称、日期、比例等。

这些元素可以帮助标识和管理图纸。

接下来，让我们来讨论图纸的分层。

分层是指将CAD图纸中的元素按照不同的属性进行分组和管理。

一个有效的分层可以帮助提高设计的可维护性和清晰度。

以下是一些技巧来实现有效的图纸分层：1. 使用命名规范：定义一套命名规范来命名图层可以帮助您更好地管理和识别不同的图层。

例如，可以使用“WALLS”来表示墙面、使用“DOORS”来表示门等。

选择一个易于理解和记忆的命名规范可以避免混淆和错误。

2. 使用不同的颜色和线型：使用不同的颜色和线型可以更直观地区分各个图层。

可以根据不同的元素属性（如墙面、家具、电器等）来选择不同的颜色和线型。

3. 控制图层的显示和隐藏：CAD软件通常提供了控制图层显示和隐藏的功能。

根据需要，您可以选择显示或隐藏特定的图层。

这有助于在设计过程中集中精力于特定的元素。

4. 使用图层组和图层过滤器：图层组可以帮助您更好地组织和管理不同的图层。

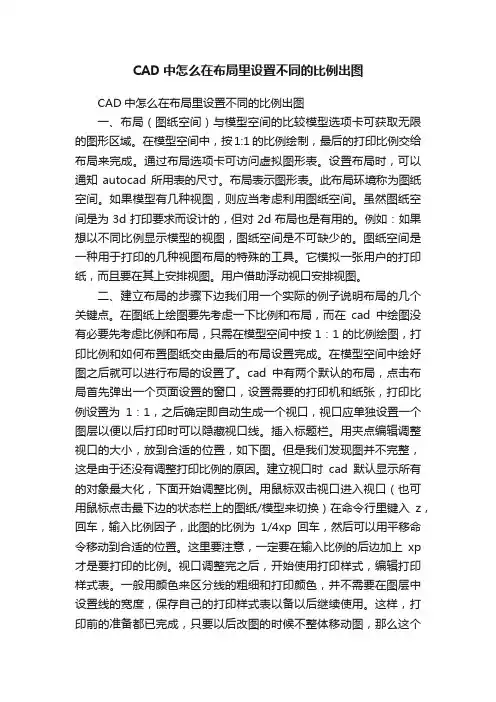

CAD中怎么在布局里设置不同的比例出图CAD中怎么在布局里设置不同的比例出图一、布局（图纸空间）与模型空间的比较模型选项卡可获取无限的图形区域。

在模型空间中，按1:1 的比例绘制，最后的打印比例交给布局来完成。

通过布局选项卡可访问虚拟图形表。

设置布局时，可以通知autocad 所用表的尺寸。

布局表示图形表。

此布局环境称为图纸空间。

如果模型有几种视图，则应当考虑利用图纸空间。

虽然图纸空间是为3d打印要求而设计的，但对2d布局也是有用的。

例如：如果想以不同比例显示模型的视图，图纸空间是不可缺少的。

图纸空间是一种用于打印的几种视图布局的特殊的工具。

它模拟一张用户的打印纸，而且要在其上安排视图。

用户借助浮动视口安排视图。

二、建立布局的步骤下边我们用一个实际的例子说明布局的几个关键点。

在图纸上绘图要先考虑一下比例和布局，而在cad中绘图没有必要先考虑比例和布局，只需在模型空间中按1：1的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。

在模型空间中绘好图之后就可以进行布局的设置了。

cad中有两个默认的布局，点击布局首先弹出一个页面设置的窗口，设置需要的打印机和纸张，打印比例设置为1：1，之后确定即自动生成一个视口，视口应单独设置一个图层以便以后打印时可以隐藏视口线。

插入标题栏。

用夹点编辑调整视口的大小，放到合适的位置，如下图。

但是我们发现图并不完整，这是由于还没有调整打印比例的原因。

建立视口时cad默认显示所有的对象最大化，下面开始调整比例。

用鼠标双击视口进入视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入z，回车，输入比例因子，此图的比例为1/4xp回车，然后可以用平移命令移动到合适的位置。

这里要注意，一定要在输入比例的后边加上xp 才是要打印的比例。

视口调整完之后，开始使用打印样式，编辑打印样式表。

一般用颜色来区分线的粗细和打印颜色，并不需要在图层中设置线的宽度，保存自己的打印样式表以备以后继续使用。

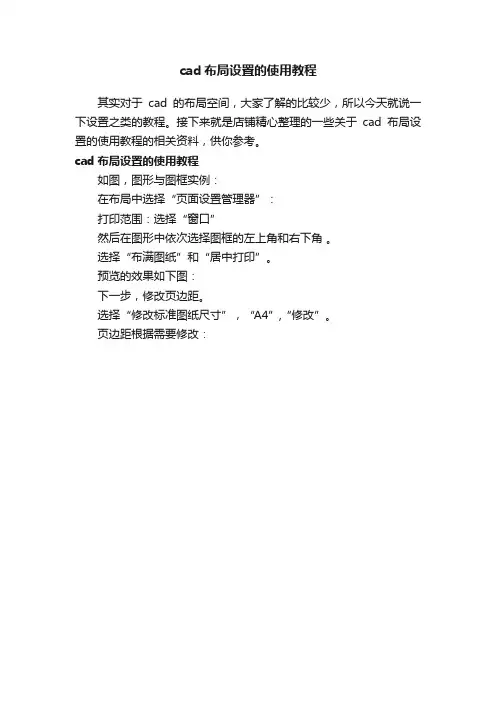

cad布局设置的使用教程
其实对于cad的布局空间，大家了解的比较少，所以今天就说一下设置之类的教程。

接下来就是店铺精心整理的一些关于cad布局设置的使用教程的相关资料，供你参考。

cad布局设置的使用教程
如图，图形与图框实例：
在布局中选择“页面设置管理器”：
打印范围：选择“窗口”
然后在图形中依次选择图框的左上角和右下角。

选择“布满图纸”和“居中打印”。

预览的效果如下图：
下一步，修改页边距。

选择“修改标准图纸尺寸”，“A4”,“修改”。

页边距根据需要修改：。

CAD中如何使用布局进行分幅打印1.确定分幅内框的大小根据出图比例尺,选择图款内框大小。

例如，A1标准图纸尺寸为841mm*594，考虑到打印页边距及图框占用空间，则可设置内框尺寸为700mm*500mm（具体根据需要设置）。

2.制作分幅内框区域根据出图比例尺，确定分幅内框的大小。

例如打印比例尺为1:2000，则分幅内框的尺寸对应为1400m*1000m。

将图形划分为若干分区，如下图所示。

（注意：尽量将内框的角点坐标设置为整百）3.新建布局在CAD中新建布局,按照出图要求，设置“打印设备”和“布局设置”，如下图所示：这时已经建立了一个打印布局。

按照本例中的出图要求（比例尺1:2000，出图区域为1000m*1400m），由下图可看出，打印视口并不是我们所需要的，所以接下来要调整视口的大小和位置。

4.调整视口大小和位置新建一个CAD文件（1.dwg），选择分幅框线，利用“带基点复制”命令，在“1.dwg”中选择“粘贴到原坐标”。

在“1.dwg”中选择“带基点复制”命令（基点可选择下边线的中点），然后在出图布局中粘贴（基点选择下边线的中点），得到如下图：接下来，调整默认视口的大小（可直接拖动角点），与所需视口完全重合。

如果在粘贴图框步骤中，图框边线某一边的边距太小，则可以在该步骤平移视口至最恰当位置。

5.选择视口内打印区域双击视口内区域，则视口的边线会变粗，并处于锁定状态。

而视口内的图形则处于活动状态。

首先，先记录下视口内打印区域的左下角和右上角坐标。

例如，本例中分幅11的坐标为（468480,2689300）、（469880,2690300）。

然后，在命令行输入“z”,点回车；再输入“w”，点回车。

在命令栏的“指定第一个角点”，输入左下角坐标：468480,2689300在命令栏的“指定对角点”，输入右下角坐标：469880,2690300现在，出图区域已经和视口区域完全重合了。

6.制作图框由于在布局中，坐标是相对图纸左下角的，所以不能直接在布局中添加图框。

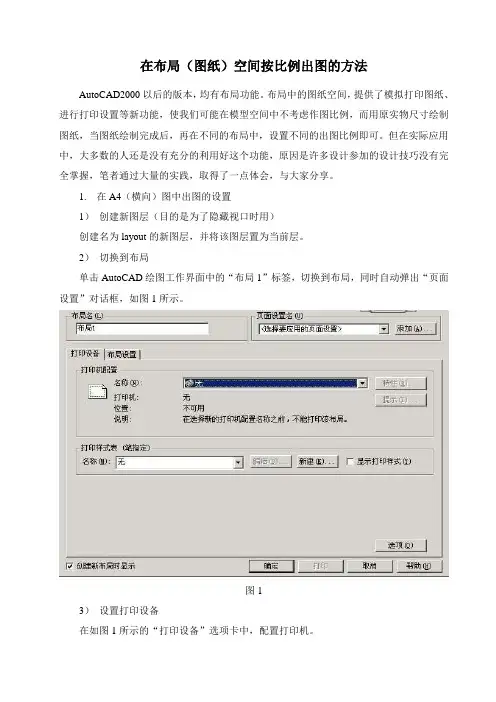

在布局（图纸）空间按比例出图的方法AutoCAD2000以后的版本，均有布局功能。

布局中的图纸空间，提供了模拟打印图纸、进行打印设置等新功能，使我们可能在模型空间中不考虑作图比例，而用原实物尺寸绘制图纸，当图纸绘制完成后，再在不同的布局中，设置不同的出图比例即可。

但在实际应用中，大多数的人还是没有充分的利用好这个功能，原因是许多设计参加的设计技巧没有完全掌握，笔者通过大量的实践，取得了一点体会，与大家分享。

1.在A4（横向）图中出图的设置1）创建新图层（目的是为了隐藏视口时用）创建名为layout的新图层，并将该图层置为当前层。

2）切换到布局单击AutoCAD绘图工作界面中的“布局1”标签，切换到布局，同时自动弹出“页面设置”对话框，如图1所示。

图13）设置打印设备在如图1所示的“打印设备”选项卡中，配置打印机。

在“名称”下拉列表框中，根据自己计算机Windows系统下安装的打印机选择所要应用的打印设备。

例如：我的计算机用HP LaserJet 1020激光打印机打印A4文件的，那么在“名称”下拉列表中就选择“HP LaserJet 1020”。

如图2所示：图24）设置打印图纸尺寸单击图1所示对话框中的“布局设置”标签，切换到“布局设置”选项卡中，在该选项卡中设置图纸尺寸等内容，如图3所示：图35）设置图纸边距这一点很重要，有时出图比例不符合要求，就是图纸边距没定义好。

具体作法：单击图1所示的“打印设置”标签，切换到“打印机配置”选项卡中，单击“特性”标签，弹出“打印机配置编辑器”对话框，如图4所示。

在“打印机配置编辑器”对话框中选择“设备和文档设置”选项卡，选择“用户定义图纸尺寸和校准”中选择“修改标准图纸尺寸（可打印区域）”选项。

在“修改标准图纸尺寸（Z）”下拉列表中选择“A4”，如图5所示。

图4图5设置好后，单击“修改”标签，进入“自定义图纸尺寸——可打印区域”选项卡中（如图6所示）。

图6按国家标准要求，将上、下、左分别设置为5mm，右设置为25mm；设置好后，单击“下一步”，进入“自定义图纸尺寸——文件名”选项卡中，这时在PMP文件名（F）下方，会出现一个缺省的文件名，单击“下一步”，进入“自定义图纸尺寸——完成”选项卡中，单击“完成”即完成了出图打印区域的设置。

cad布局分幅出图教程
我们知道CAD中打印有时候只打印部分的画就需要分幅出图了，下面店铺告诉大家cad布局分幅出图教程，一起来学习吧。

cad布局分幅出图教程：
一.安装批量打印软件Batchplot，可以在网上找到。

二.安装后cad文件菜单下就会出现批量打印字样。

三.然后点击批量打印，弹出对话框，点击打印设置弹出页面设置管理器窗口。

四.选择一个布局，点击修改，弹出平时的打印对话框，设置打印机、纸张大小和打印样式，设置好后，此时不用选择图纸直接确定。

又返回到页面设置管理器窗口，选择关闭。

五.设置打印比例，此时可以看到设置好的打印机配置，下一步就是选择图纸打印了。

我们绘图时图框一般是同一个图层或者是同一个块，可以在图框形式里选择，下面点击“从图中指定图块或图层”，选择要图框。

其余设置默认即可。

六.最后点击“选择要处理的图纸”，选择后可以进行预览，无误后就可以点击确定进行打印了。
