下载文档原格式
有易燃有易燃、、易爆气体进入会引起爆炸易爆气体进入会引起爆炸，，造成严重后果造成严重后果。
所以所以，
，空压机的进气口应选择在车间外面，空气新鲜，流通好的地方。
总之，工艺品厂生产区域中，应严禁烟火，尤其是流动吸烟危害极大总之，工艺品厂生产区域中，应严禁烟火，尤其是流动吸烟危害极大，
，务必要认真管理到位，一点点疏忽就有可能酿成大祸，千万不可麻痹大意必要认真管理到位，一点点疏忽就有可能酿成大祸，千万不可麻痹大意。
印刷常见不良与解决对策汇总-修订一.印刷常见质量问题与解决对策汇总序号不良状态描述产生原因解决对策1）更换新裁刀；因墨皮或纸毛、纸粉聚积使油1）裁切时裁刀割裂纸张粉沫；2）纸张施胶不够或纸质疏松，产生掉粉、掉毛；2）更换纸张或印前先压粉/清洗印版与橡皮布；1墨屎墨不能正常转移到印张上，而3）在墨辘、水辘两端有残留干墨未清洗洁净；在其图案和文字上产生斑块或4）油墨粘度大；带色小圆环现象；5）油墨结皮或有杂质。
3）定期清洗保养，并保持车间洁净、清洁；4）降低油墨干性增添流动性能或适当降低印刷压力；5）去除油墨结皮或更换油墨。
1）在油墨中加入挥发较快的快干剂2）换用合适的新油墨；3）削减油墨中增塑剂用量；4）换用软化点高的粘结剂；5）换用吸墨本领较大的纸张。
6）增添喷粉剂量，并定期清理；7）印品不能堆放太高/禁止人为坐压印后产品，削减压力；1）维护和修理调整印刷设备或部件；2）A.调整合适的压力 B.紧固印版螺丝；3）重新拼版、出版；4）纸张印前调湿或更换合格纸张。
油墨未干或堆压过重使印张之1）油墨干燥太慢；2）墨膜中残留溶剂；粘花（过底）间相互粘贴而产生的斑痕现3）墨膜中有增塑剂；象；（注意墨位大、哑粉、双粉4）油墨中所用粘结剂软化点太低；5）纸张吸墨本领过小；2类的印刷产品简单粘花需多加6）喷粉剂量小或喷粉不良；留意。
）7）印品堆放高或有人为坐压。
3套印不正1）设备：在多色叠印时，几个色没有完 A.叼纸牙磨损；B.递纸牙与接纸连接不好；2）操作：全重合在一起，致使在图案或 A.印刷压力大，纸在牙排内位移；B.印版安装未锁紧；文字的边沿可以看到两种以上3）工艺：拼版不正；4）材料：颜色的现象；纸张吸水性能不稳定或水份不均，伸缩不统一；4水干1）水辊压力调整不妥，印刷时水量小，使供水量1）加大供水量；水墨失去平衡，水量不足以润不足；湿印版，导致印品脏污或有色2）水辊变形；2）更换水辊；.部位花糊现象；印刷常见质量问题与解决对策汇总序号不良状态5水大描述产生原因解决对策水量调整不妥，使印品颜色深浅不一或某处墨色不鲜发白现1）水辊压力调整不妥，水墨失去平衡，水量过大；1）削减供水量；象；由于收纸部件调校不妥或因纸1）工人拿纸过程中抽纸方法不妥；2）纸张变形卷曲，造成收纸时打花；厚使纸张印件在收纸过程中机器部件或纸与纸相互摩擦造成3）收纸台面调整低，造成收纸时二张间打花；打花。
树脂工艺品生产中常出现的问题如下：抽真空白坯生产中，对结构复杂或注浆口较小的细长的制品，在拐角等真空阻力较大的死角处，易出现气孔，气孔内腔干净，有的露出制品表面，有的砂坯后露出来，增加了补坯的工作量。
克服气孔问题，一般生产厂家有如下几种方法：1、调用稀一些的树脂或适当减少填料加入量，以求得到浓度较稀的浆料，便于真空时抽出模腔中的空气，避免气孔在制品表面的产生。
2、适当地减少红、白料的用量，使树脂初凝时间长一些，以便真空时，有足够的时间抽出模腔中的空气。
3、检查真空箱及真空泵，看有无故障，保证真空箱中的真空度能够快速达到-0.1Mpa，以便取得好的真空效果，有的工艺品生产厂对生产难度大的制品采用先真空到-0.1Mpa再放到-0.07Mpa，而后再真空到-0.1Mpa效果也不错。
4、模具设计时对结构复杂产品或注浆口较小的产品，应考虑气孔问题，分型面设计，拐角等都应增加出气口的设计，以便获得好的真空效果，减少气孔问题的产生。
油孔、针孔白坯生产中，制品表面皮下出现孔洞，刺破该孔，会有液态物质流出，称做油孔，另外在制品表面皮下，出现液体物质流出，称做油孔，另外在制品表面皮下，出现密密麻麻的微小孔洞，其中同样有液态物质，称作针孔。
油孔和针孔都是浆料中的油类和稀释剂产生的，当这些特质聚集在一起时，产生油孔。
而由于油类和稀释剂较少，没有聚集在一起时，产生针孔。
这一问题一般发生在气温较低的秋冬季节，搅浆完成后，浆料有分层现象，解决该问题的方法如下：1、在生产允许的情况下，调用浓度较高的树脂，减少石粉加入量以减轻浆料的分层，解决油孔、针孔问题。
2、严格控制白矿油、机油等油类的加入量，在不严重喷浆的条件下，尽量少加入油类，从而消除该缺陷，油类加入量一般在千分之五以下，且越少越好。
3、注意石粉等填料的潮湿度，因水分会导致浆料分层，而出现油孔、针孔问题。
4、控制油类加入量的同时控制油类加入的时机，一般在领浆生产前15-20分钟，加入油类，搅拌均匀后使用。
树脂版制版机使用方法
1.准备工作：
-确保树脂版制版机处于稳定的工作状态，没有异响或异常情况。
-将制版机连接到电源，并检查电源线是否安全可靠。
-准备好树脂版和所需制版物品，包括树脂片、橡皮布、制版刻刀等。
2.树脂版制作：
-将树脂片放在制版机的平台上，调整好位置并固定。
-打开制版机的电源开关，待机器启动完成后，进入制版模式。
-根据需要调整制版机的参数，如速度、压力等。
-使用制版刻刀在树脂片上进行刻划，根据设计要求进行制版，避免
过度刻划或轻微刻划。
-制版完成后，将树脂版从机器中取出，并检查制版质量。
3.制版调试：
-将制版好的树脂版放到制版机上，并固定好。
-调整制版机的参数，如速度、压力等。
-将准备好的印刷材料放在树脂版上，调整好位置。
-打开制版机的印刷开关，使树脂版与印刷材料接触并传递印刷颜料。
-检查印刷效果，根据需要调整制版机的参数，直至印刷效果满意。
4.维护保养：
-每次使用树脂版制版机完成工作后，及时清洁机器，特别是树脂片和刻刀。
-定期检查制版机的各个部件是否正常，如有损坏或松动应及时修理或更换。
-注意遵守制版机的使用说明和安全操作规程，确保工作安全。
总结：树脂版制版机的使用方法主要包括准备工作、树脂版制作、制版调试和维护保养。
正确操作和维护树脂版制版机可以提高工作效率，保证印刷质量。
为了避免意外情况发生，操作前应详细阅读使用说明书，并个人必要的安全性防护用品。
引起柔印印品质量不良现象的原因印版不耐印、发胀，使印迹模糊毛糙(1)光敏树脂版制版时曝光不足和硬化不足，故印后不久，在压力下和油墨浸润中发胀模糊，只有重新制版来解决。
(2)油墨中含有苯类溶剂较多，使版材溶胀而致，只有换用好墨来解决。
(3)印刷过程中所加混合溶剂含有一定量的苯类，数量虽少，时间一长则使版材溶胀，应加注意。
印迹白化和光泽不良(1)油墨的挥发干燥性质不平衡，尤其是印刷过程中加入过多乙醇，过快和不平衡的挥发，使合成树脂结膜不光滑，轻则光泽不良，重则泛白。
若换加异丙醇和正丙醇，情况可能改善。
油墨厂有配套供应的快干和慢干稀释剂，其中含有合成树脂和配比适当的溶剂。
冬天可加快干稀释剂，夏天加慢干稀释剂，就不致到发生光泽不良和泛白的弊病。
(2)若在油墨中加入含水乙醇，即使量不多，亦会因乙醇挥发时留下水分，使树脂结膜不良，造成失光和白化，应避免加入。
异丙醇有时亦含有较多水分，亦应注意。
(3)柔性版油墨以醇类溶剂为主，易于吸收水分，车间湿度太高，亦易使印品墨膜失光和泛白。
应降低车间湿度来解决。
印迹粉化易于抹去较长时间的印刷时，油墨中加入溶剂过多，使合成树脂含量相对地减少到一定程度，墨层结膜不良，以致粉化。
应在加溶剂时适当地加些合成树脂，或使用油墨厂供应的快干或慢干稀释剂，可避免粉化发生。
印品发现针孔(1)油墨与承印物表面之间的润湿性太差，使印上去的油墨层部分收缩而产生针孔。
可在油墨中加乙二醇醚等物质增加润湿和流平性、可改善针孔现象。
(2)塑料薄膜表面沾有石蜡、润滑剂等物质，使印上去的油墨不能润湿，印迹墨层产生针孔。
须清洁表面或作氧化、电晕、火焰处理，才能改善针孔现象。
印件图案不清晰(1)印件图案不清晰，网点相连或边缘起毛，多数情况为油墨干性太快，在版上已有干燥现象;或油墨粘度太大，版上吸墨量太多，使印迹图案网点相连或边缘起毛。
应加入慢干稀释剂降低干性和粘度。
(2)印品图案边缘墨层增厚多数情况为油墨干燥太快，在印机上较长时间运转有粘度增加的情况，使印迹图案边缘墨层增厚，可加入慢干稀释剂来解决。
印刷常见问题解决方案
《印刷常见问题解决方案》
印刷是一门需要高度技术和专业知识的行业，常常会遇到一些问题，比如纸张颜色不准、印刷色彩不一致、版面缺陷等等。
这些问题如果不能及时解决，将会对印刷品的质量产生严重影响。
下面将介绍一些常见的印刷问题及其解决方案。
1. 纸张颜色不准
当印刷品的纸张颜色不准时，可以通过调整印刷机的颜色设定来处理。
首先检查印刷机的颜色设置是否准确，然后使用合适的色彩标准来调整印刷机的颜色，如果需要，可以使用色彩校正工具来进行调整，以确保纸张颜色的准确度。
2. 印刷色彩不一致
印刷色彩不一致通常是由于印刷机的墨水颜色不准确造成的。
在这种情况下，可以通过更换墨水或调整墨水的颜色来解决。
此外，还可以使用色彩管理系统来确保印刷品的色彩一致性。
3. 版面缺陷
版面缺陷可能是由于印版的质量不好或者印刷机的调整不当造成的。
此时可以通过更换印版或者重新调整印刷机来解决。
总的来说，印刷问题的解决方案需要根据具体问题具体分析，有时可能需要借助专业工具和设备。
因此，印刷厂应该具备一定的技术能力和专业知识，以应对各种印刷问题，保证印刷品的质量。
印刷制版中常见的故障及解决办法1、印版空白部为堵塞故障原因及处理方法：①背曝光时间过长。
应注意正确控制背曝光时间：②主曝光过度。
在保证再现小文字、细线条的前提下，尽量缩短主曝光时间：③版材与胶片接触不良。
应保证真空系统正常工作，并用轧辊驱除版材与胶片间的空气。
2、小网点、小字、细线条被洗掉故障原因及处理方法：①背曝光时间不够。
要考虑增加背曝光时间：②主曝光时间不够。
可增加主曝光时间；③洗版时间过长或毛刷压力过大。
要注意缩短洗版时间并调节毛刷压力。
3、印版底部未完全硬化故障原因及处理方法：①背曝光不足。
增加背曝光时间；②冲洗不彻底，有残余未硬化的树脂留存。
检查毛刷压力并调整洗版时间。
4、同一块印版洗版深度不一致故障原因及处理方法：①晒版机太热。
仔细检查通风及冷却系统是否存在故障；②晒版灯强度不均匀或开启不同步。
同时更换全部灯管；③洗版毛刷不平行或动作不平衡。
可调节洗版毛刷压力和水平度。
5、图像部分模糊不清故障原因及处理方法：①胶片有缺陷。
仔细检查胶片上的图像是否清晰；②错将胶印胶片用于柔印。
重新制作合格的柔印胶片。
6、印刷时小网点丢失故障原因及处理方法：①主或背曝光不足。
可增加主曝光或背曝光时间；②原稿设计超出了柔印的再现能力范围。
改进原稿设计，使之适合柔印技术范围。
7、实地、文字制版后移动和弯曲时产生破裂故障原因及处理方法：①主曝光和背曝光时间过长。
可减少主曝光和背曝光时间；②除粘时间过长。
减少除粘时间；③主曝光和背曝光不足。
检查灯管是否损坏或老化。
8、细线条弯曲呈波浪状故障原因及处理方法：①背曝光不足。
要增加背曝光时间：②主曝光不足。
要增加主曝光时间；③干燥时间不足。
要增加干燥时间：④洗版水不新鲜。
更换新鲜的洗版水；⑤洗版时间过长。
调整洗版时间。

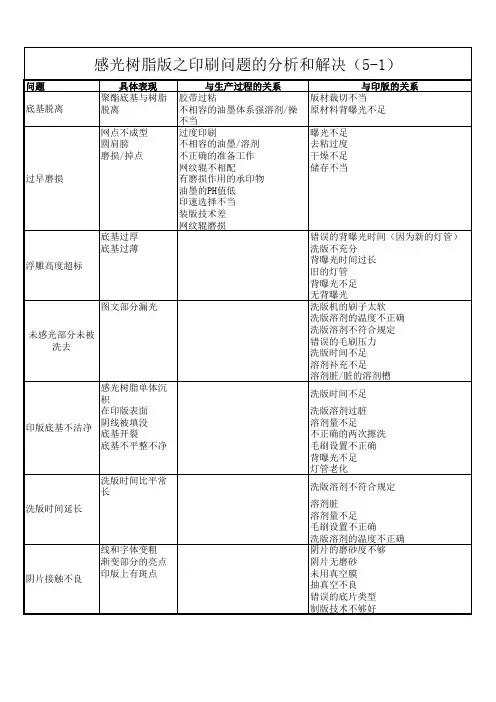

感光性树脂版是以合成高分子材料作为成膜剂，不饱和有机化合物作光交联剂，而制得的具有感光性能的凸版版材。
几乎所有的感光性树脂版都是在光(主要是紫外光)的照射下，分子间产生交联反应，从而形成了具有某种不溶性的浮雕型图像。
感光性树脂版从制版工艺上可分为固体型和液体型二种。
由饱和性感光树脂组合而成的固体型系列预制型版材成本比较高，但是，质量比较好，可以制作商品包装、商标版、网线图版；由不饱和聚酯型树脂组成的液体型系列即涂型版材(简单地说就是使用时再配制感光性液体进行底基制作，然后再涂浇上树脂，感光和制作)价格比较低廉，适合于较粗糙的文字线条版。
在固体感光树脂版实际操作制版过程中常常会出现以下几个方面的问题，只有综合分析，区别对待，查清问题的根源，才能解决问题。
一、树脂版文字、线条、图案线条过细、过小，小字和独立点脱落，细小线条弯曲
在树脂版制版上作中，常见何细线条弯曲和细小的文字、独立点脱落等问题。
主要原因：
l、树脂版曝光时间不足；
2、底片反差小，有灰雾、不清晰；
3、烘烤树脂版以及热固化处理不当；
4、刷树脂版时水温低，冲洗时间长，刷毛过硬，刷版过深；
5、上机印刷时压力过大，调节不妥当。
解决方法：
1、在制树脂版时，遇到细小的文字、线条、图案、独立点时，要掌握正确的曝光时间。
3kw的碘镓灯，曝光时间约为20min，一定要比正常的版了延长曝光时间，这样，细小的线条、文字、独立点才能站得住、不脱落。
由于曝光时间长，制出来的树脂版网纹侧而的坡度较小(70°左右)，图文底基牢固。
2、烘烤树脂版、干燥及热固化处理时，一般情况下，烘箱温度控制在60一80℃，目的是将版而上的水分蒸发；干燥的温度过高，树脂版则容易起泡。
3、要求操作者暗房技术过硬，软片处理的反差要尽量人，无灰雾，文字、线条流畅光洁，不缺笔断划。
4、在制固体树脂版时，无论是制版机自动刷版，还是手工毛刷刷版，水温应控制在50—60℃，冲洗直至底基显露为止。
刷树脂版要旋转着刷，单在一面刷版，容易将侧而坡度刷人，造成细小线条的弯曲、脱落；刷版时要选择那些毛柔软适宜的刷子，如果刷毛较硬，则会使细小文字刷落破损；刷树脂版要注意掌握版刷深度，刷版不一定非要冲洗见底基，刷版过深容易将版上的文字、线条、图案被刷掉版，另外，注意刷版冲洗的时间不要过长。
5、树脂版住上机印刷时，要凋节好着墨辊与树脂版，树脂版与压印滚筒之间的压力，调节树脂版的印刷压力要比调节铜锌版、铅印活字的压力要小一些。
避免因压力过大，着墨辊和压印滚筒把树脂版的细小文字线条给碾压坏了，影响其耐印率。
二、文字、线条版在制树脂版时模糊不清
主要原因：
1、曝光过量；
2、晒时抽真空吸附不实；
3、软片反差小，不清晰。
解决办法：
1、掌握止确的树脂版曝光时间，尤其是空心文字、线条最容易糊版，设计时把图文尽量加粗一点。
2、晒版机吸气要结实。
如果吸气不实，树脂版与软片之间存在间隙，紫外线就会从四周射入，造成感光糊版。
3、在晒版之前要仔细检杏底片是否糊版，透光性好、反差人、清晰，才能达到制版质量的需要。
三、树脂版冲刷不动
主要原因：
l、树脂版的版材已经超过了保质期，或者任生产、储藏、运输的过程中漏光，树脂版感光硬化；
2、冲洗刷版时水温过低；
3、软片暗房处理不佳，底片蔽光性差，密度小。
解决办法：
1、树脂版保存期约为半片左右，印刷厂家应根据本厂的生产能力和用量购买，不要盲目购买过量，否则会造成超期失效。
2、树脂版是感光材料，最怕生产、储藏、运输环节上出现漏光。
保存树脂版时，对暂时不用的版材应放在密封的盒里，用黑色塑料袋封存；树脂版应放置在干燥、防潮处保存。
3、刷版时水湿控制在60－70℃左右。
水温过低，会影响未感光树脂版胶膜遇水后溶解；水温高，溶解则加快。
四、树脂版上出现片花纹或伤痕
主要原因：
1、曝光之间，树脂版上没有涂擦少量的滑石粉、玉米淀粉，造成底片与树脂版之间接触不紧密，有气泡；
2、晒版机真空泵吸气不实；
3、底片透光的寺方不光洁、有灰雾。
解决办法：
1、在树脂版表面涂擦微量的滑石粉、玉米淀粉，其目的就是防止版面上树脂粘连底片，造成吸气不实。
树脂版上附有微量的细小颗粒物质，就可以解决这个问题。
2、晒版机使用一段时间之后，就要及时检修，加注真空油，清理干净吸气橡胶管壁内的灰尘、纸毛，真空泵吸风量一般在30－40m3／h。
3、底片的透光性能要好，注意曝光、显影时间，定影、水洗要彻底，使底片无灰雾、不发黄。
五、树脂版卷曲、干裂
主要原因：
1、干燥及热固化时间过长；
2、后曝光(补光)过量；
3、版材过期或者存在质量问题。
解决办法：
1、树脂版干燥以及热固化处理时间不能太长。
只要版面干燥，弯曲的线条变直即可。
2、后曝光(补光)在干燥、热固化处理之后进行，不能过量补光，否则易把树脂变硬变脆。
看到版面由绿色变成浅红再变成古黄色就可以了。
遇到版材卷曲严重，可放入水中浸泡5－10min，再重新干燥一下即可。
3、版材使用时要认清生产日期，过期变质的版材易卷曲，不宜再使用。
六、印刷出来的图文残缺不全
主要原因：
1、晒版机玻璃板脏污严重；
2、底版描墨时弄脏底片图文部分，拼版的红撕膜碎片飘落入底片上；
3、刷版时用力过大，刷毛过硬。
解决办法：
1、养成文明安全生产的良好工作习惯。
晒版前将晒版机玻璃版内外的灰尘、油污、墨点、纸屑等脏污物用水或者药棉蘸酒精清洗干净。
2、底片上描墨时要小心，不要将图文被描住，墨迹干燥之后才能再晒版，用拼版红撕膜遮掩版面，防止碎片脱落到图文上遮光，造成图文残缺不全。
3、刷树脂版时，用力要均匀，先重后轻；刷毛不要过硬。
同时，也要防止硬物划伤版面，造成破损。
