工厂供配电的负荷计算方法及设备功率确定实例
工厂供配电的负荷计算方法及设备功率确定实例设计时，用的总负荷应是一个假定负荷，即计算负荷。
计算负荷也称需要负荷或最大负荷。
计算负荷是一个假想的持续负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。
在配电设计中，通常采用30分钟的最大平均作为按发热条件选择电器或导体的依据。
一、负荷计算分类：负荷计算的方法分为需要系数法、利用系数法、单位指标法等几种。
1，需要系数法。
用设备功率乘以需要系数和同时系数，直接求出计算负荷。
这种方法比较简便，应用广泛，尤其适用于配、变电所的负荷计算。
2，利用系数法。
采用利用系数求出最大负荷班的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。
这种方法的理论根据是概率论和数理统计，因而计算结果比较接近实际。
适用于各种范围的负荷计算，但计算过程稍繁。
3，单位面积功率法、单位指标法、单位产品耗电量法。
前两者多用于民用建筑，后者用于某些工业建筑。
在用电设备功率和台数无法确定时，或者设计前期，这些方法是确定设备负荷的主要方法。
4，除采用以上的方法外，还有二项式法以及近年国内出现的abc 法、变值需要系数法等。
这些方法有的已被其他方法代替，有的是利用系数法的简化，还有的实用数据不多，未能推广。
单位面积功率法、单位指标法和单位产品耗电量法多用于设计的前期计算，如可行性研究和方案设计阶段；需要系数法、利用系数法多用于初步设计和施工图设计。
二、设备功率确定进行负荷计算时，需将用电设备按其性质分为不同的用电设备组，然后确定设备功率。
用电设备的额定功率Pr或额定容量Sr是指铭牌上的数据。
对于不同负载持续率下的额定功率或额定容量，应换算为统一负载持续率下的有功功率，即设备功率Pe。
（1）连续工作制电动机的设备功率等于额定功率。
（2）短时或周期工作制电动机（如起重机用电动机等）的设备功率是指将额定功率换算为统一负载持续率下的有功功率。
当采用需要系数法和二项式法计算负荷时，应统一换算到负载持续率ε为25%下的有功功率。
供配电系统的负荷计算
供配电系统的负荷计算
配电系统的负荷计算是用来确定所需要的电压、电流以及功率的一项重要计算。
它是在进行配电系统设计时最先要考虑的，关系到是否能够正常运行，以及整个配电系统能否承受各种负荷的较高或较低影响。
1.确定负荷有效功率：首先，应该确定需要的负荷有效功率，它是由负荷类型和负荷的容量确定的，对一般的负荷，电有效功率可以由有效功率因数确定，它是由电器的技术参数决定的。
若负荷电流或电压超出电器允许的最大范围时，应检查电器的有效功率因数以确定可以容许的最大负荷功率，这样可以使配电系统的设计合理，保证正常运行。
2.确定电流：电流是负荷有效功率的指标，要依据实际的负荷确定其电流，它可以分为最大电流、最小电流和基本电流，最大电流是指当负荷处于负载最大值时，所需的电流，最小电流是指当负荷处于最低负载时，所需电流，基本电流是指在正常情况下，负荷的电流。
3.确定电压：电压是由企业自身的电力规划确定的，除了要满足企业和配电网的要求，还要结合本负荷的负荷特性，考虑到变动的负荷对电压的影响，确定电压的大小和稳定性。
供配电系统的负荷计算
供配电系统的负荷计算配电系统的负荷计算是指根据用电设备的类型、数量和使用情况对配电系统所需的总负荷进行计算和评估。
通过负荷计算，可以确定配电系统的容量和型号，为系统设计和运行提供依据，保证电力供应的可靠性和安全性。
下面将详细介绍供配电系统的负荷计算方法。
1.负荷类型根据用电设备的特点和性质，可以将负荷分为以下几类：照明负荷、动力负荷和特殊负荷。
其中，照明负荷指的是用于提供照明的电气设备和灯具的负荷；动力负荷指的是用于驱动电动机和动力设备的负荷；特殊负荷包括空调、电梯、冷藏、电炉等特殊设备的负荷。
2.负荷计算方法负荷计算的方法主要有经验法、等价法和计算法。
（1）经验法：通过类似的用电设备的实际运行数据或经验数据来估算负荷。
这种方法简单快捷，但不够准确，适用于小型配电系统的负荷估算。
（2）等价法：将用电设备按类型、功率和使用时间等折算为标准等效值，然后进行累加计算。
这种方法的准确性较高，但需要大量的实际设备数据作为依据。
（3）计算法：将每个用电设备的功率与使用时间相乘，并考虑同时操作的设备的合并系数，然后进行累加计算。
计算法是一种比较准确的负荷计算方法，适用于中小型和大型配电系统。
3.负荷计算的步骤负荷计算的步骤一般包括以下几个方面：（1）根据用电设备的类型和数量，确定每个用电设备的功率和使用时间。
（2）按照负荷类型进行分组，将相同类型的用电设备按照其功率和使用时间进行累加，得到各个负荷的总功率。
（3）考虑用电设备的同时性和并联性，对负荷进行合并系数的计算。
合并系数是指多个用电设备同时工作时的负荷总功率与各个用电设备功率之和之比。
合并系数的计算需要根据实际情况进行分析和估算。
（4）对各个负荷进行合并系数的加权平均，得到配电系统总的负荷功率。
（5）考虑安全裕度和负荷趋势，对负荷进行修正。
安全裕度是指配电系统容量超过实际负荷的多余能力，通常为负荷总功率的15%至20%。
负荷趋势是指根据用电设备的增长情况和未来需求进行估算和预测。
供配电负荷计算方法详解
供配电负荷计算方法详解负荷计算的方法有：单位面积功率法、单位指标法、需要系数法和利用系数法等。
1）单位面积功率法和单位指标法：利用负荷密度或者单位用电指标来确定计算负荷的方法。
2）需要系数法：用设备功率乘以需要系数和同时系数，直接求出计算负荷。
3）利用系数法：采用利用系数求出最大负荷班的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。
单位面积功率法和单位指标法1、单位面积功率确定计算负荷是已知不同类型的负荷在单位面积上的需求量，乘以建筑面积或使用面积得到的负荷量。
式中 P js——有功计算负荷，KWP eˊ——单位面积功率，或称负荷密度，WM2S——建筑面积，m2单位面积功率法一般在方案阶段使用。
(已知建筑物的使用功能，未知用电设备的数量和额定容量)2、单位指标法确定计算负荷已知不同类型的负荷在单位核算单位上的需求量，乘以单位核算单位得到的负荷量。
式中 P js——有功计算负荷，KWP eˊ——单位用电指标，W∕户，W∕人，W∕床N——单位数量，如户数、人数、床位数单位指标法一般在方案阶段使用需要系数法1、需要系数确定计算负荷定义需要系数是表示配电系统中所有用电设备同时使用的程度。
通常其值小于1.用电设备的工作制设备：能长期连续运行，每次连续工作的时间超过8小时，运行时负荷比较稳定。
在计算其设备容量时直接查取其铭牌上的额定容量。
短时工作制设备:这类设备的工作时间较短，停歇时间较长，在计算其设备容量时，直接查取其铭牌上的额定容量。
反复短时工作制设备：这类设备的工作呈周期性，时而工作时而停歇，如此反复，且工作时间与停歇时间有一定比例。
用电设备组的设备功率1.用电设备组的设备功率是指所有单个用电设备的设备功率之和，但不应包括备用设备在内。
2.配电干线计算负荷时，用电设备组应是本配电干线内的单个用电设备的设备功率之和。
3.变压器计算负荷时，用电设备组应是本变压器内的单个用电设备功率之和。
设备负荷计算及导线的选择

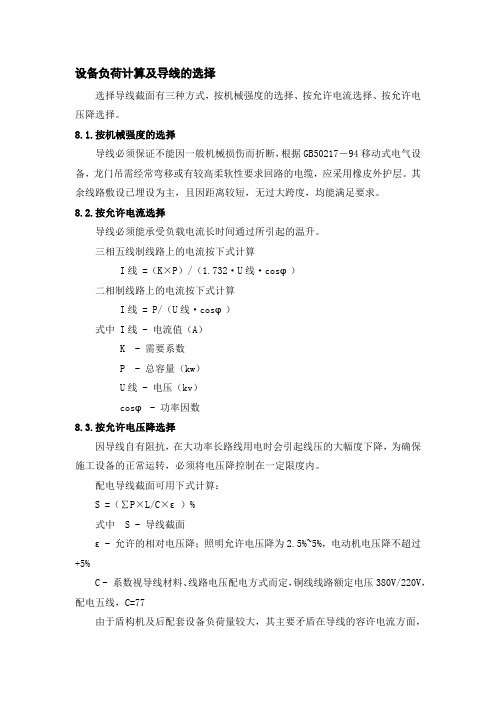

设备负荷计算及导线的选择选择导线截面有三种方式，按机械强度的选择、按允许电流选择、按允许电压降选择。
8.1.按机械强度的选择导线必须保证不能因一般机械损伤而折断，根据GB50217－94移动式电气设备，龙门吊需经常弯移或有较高柔软性要求回路的电缆，应采用橡皮外护层。
其余线路敷设已埋设为主，且因距离较短，无过大跨度，均能满足要求。
8.2.按允许电流选择导线必须能承受负载电流长时间通过所引起的温升。
三相五线制线路上的电流按下式计算I线 =（K×P）/（1.732·U线·cosφ）二相制线路上的电流按下式计算I线 = P/（U线·cosφ）式中 I线 - 电流值（A）K - 需要系数P - 总容量（kw）U线 - 电压（kv）cosφ - 功率因数8.3.按允许电压降选择因导线自有阻抗，在大功率长路线用电时会引起线压的大幅度下降，为确保施工设备的正常运转，必须将电压降控制在一定限度内。
配电导线截面可用下式计算：S =（∑P×L/C×ε）%式中 S - 导线截面ε- 允许的相对电压降；照明允许电压降为2.5%~5%，电动机电压降不超过+5%C - 系数视导线材料、线路电压配电方式而定，铜线线路额定电压380V/220V，配电五线，C=77由于盾构机及后配套设备负荷量较大，其主要矛盾在导线的容许电流方面，所以本设计按允许电流选择方式选择配电导线的截面。
8.4第一阶段临时用电1、配电箱1钢筋加工场1 主要设备有交流电焊机、钢筋切割机、钢筋切断机、钢筋调直机等，由于负荷量较大，距离较短，则主要矛盾在导线的允许电流，所以按导线的持续容许电流选择：见表8.4-1。
Pjs = K∑(Kd1Pe1+…KdnPen)Qjs = K∑(Kd1tanфPe1+…KdntanфPen)Sjs =2 2js jsQ PIjs = Sjs／3U·cosфK∑d = Pjs／SjsPjs ——计算有功功率Qjs ——计算无功功率Sjs ——计算视在功率Kd ——需用系数查《建筑电气规范GB50055》K∑——同时系数查《建筑电气规范GB50055》Pe ——用电设备额定功率Ijs ——计算电流，根据此值选择电缆截面tanф——功率因数正切值总负荷: 126KW同时系数: 0.70进线相序 : 三相总功率: 126KW总功率因数: 0.85视在功率: 97KVA有功功率: 77.6KW计算电流: 184.04A查《电工手册》得从箱变至配电箱1进线选用铜芯（铠式）VV22 3×150mm²＋2×70mm²电缆线符合要求。
配电回路的负荷计算及相关设备选型-secret
配电回路的负荷计算及相关设备选型简介一般配电回路主要由变压器、配电柜、断路器、接触器、继电器、塞孔盒等组成，用于供电、控制电气设备及照明。
具体的装置和选型可根据负荷需求、用电种类以及应用环境等来确定。
负荷计算负荷计算是配电回路设计中非常重要的一部分，准确的负荷计算可以为配电系统的合理规划、性能可靠、经济高效提供可靠依据。
在进行负荷计算之前，需要了解以下基本概念：1.用电负荷：用电设备的电功率需求总和，单位为瓦特（W）。
2.功率因数：用电设备的实际功率与其视在功率之比。
功率因数越高，说明电能的利用效率越高。
3.负荷率：电路所占最大负荷的百分比。
4.容量系数：配电系统容载能力与总负荷容量的比值。
常用的容量系数为1.2～1.3。
在进行负荷计算时，需要考虑用电设备的功率、功率因数以及使用时间，计算总功率和负荷率，再结合容量系数确定配电系统的大致容量。
具体计算公式如下：总功率 = 用电负荷 × 功率因数负荷率 = 总功率 ÷ 配电系统容量设备选型在完成负荷计算后，需要根据计算结果来进行设备选型。
具体选型须考虑以下因素：1.电源要求：应根据电源电压、频率、相数和电源容量等要求来选择变压器及接线方式。
2.短路电流：需要选用能承受预期短路电流的断路器和保险丝。
3.电器负荷：应根据电器的额定电压、额定电流以及负载特性来选择接触器、继电器、电磁启动器等。
4.电缆线径：根据电流负荷和电缆长度计算所需电缆截面积。
5.环境要求：考虑使用环境对设备的工作性能是否有特殊要求。
在配电回路的设计过程中，负荷计算和设备选型是非常重要的环节。
通过准确计算负荷，根据配电系统的容量系数确定系统的大致容量，再根据电源要求、短路电流、电器负荷、电缆线径以及使用环境等因素进行设备选型，可以为配电系统的合理规划、性能可靠、经济高效提供可靠依据。
负荷计算及负荷分析_secret
的冷负荷系数,室内人员的停留小时数,按前一天 8:00 上班对第二天 8:00 的影响考
虑,即按 24h 的停留时间考虑。
将各项带入人体散热引起的冷负荷计算式，即可计算出人体散热的逐时冷负
荷，计算结果如表 2-9 所示：
人员散热引起的冷负荷
表 2-9
时间 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00
30.7 4.7
750.6
18:00 31.6
30.9 4.9
779.5
(2) 外窗温差传热引起的冷负荷计算：
计算公式： Qc Aw K w tc td tn
第2页
毕业设计
Qc ：外窗温差传热引起的逐时冷负荷，W； Aw：窗口的面积，m； Kw：外窗的传热系数，W∕（㎡·℃）；外窗为中空单层铝合金窗，由[10]附
CL,τ 0.11 0.58 0.66 0.72 0.77 0.8 0.83 0.83 0.87 0.89
Qs
36134
Qs*Cl 3975 20958 23848 26016 27823 28907 29991 29991 31437 32159
Qr
76629
LQτ 80604 97587 100477 102645 104452 105536 106620 106620 108066 108788
计算公式 Q qs nCLQ ql n
qs：不同室温和劳动性质成年男子显热散热量，由[10]表 2-11 查得； ql：不同室温和劳动性质成年男子潜热散热量，由[10]表 2-11 查得； φ：群集系数； 以上参数数值见下表：
表 2-8
第4页
毕业设计
供配电的负荷计算
供配电的负荷计算电力系统的负荷计算是指根据用户的用电需求，确定供电系统所要满足的总功率需求，从而确定配电系统的负荷容量和各级配电设备的容量。
精确的负荷计算对于配电系统的设计和运行至关重要，它可以保证系统的安全运行，有效利用电力资源。
负荷计算的基本方法主要包括：分项负荷计算和总负荷计算。
分项负荷计算是根据不同负荷性质和用电设备的特点，分别确定各个分项负荷的负荷功率。
总负荷计算是将各个分项负荷的负荷功率进行汇总，得到总负荷的负荷功率。
分项负荷计算的基本原则是根据用电设备的特点和使用规模，按照逐级递减的原则进行负荷计算。
常见的分项负荷包括：照明负荷、动力负荷、空调负荷、特殊负荷等。
1.照明负荷计算：根据照明灯具的功率和使用规模，计算照明负荷功率。
照明负荷通常按照单位面积的照明功率进行计算，例如：室内照明负荷为每平方米3-5瓦。
2.动力负荷计算：根据动力设备的容量和使用时间，计算动力负荷功率。
动力负荷通常按照设备的额定容量和使用时间进行计算，例如：电动机的负荷计算可以按照电动机的额定功率进行计算。
3.空调负荷计算：根据空调设备的容量和使用时间，计算空调负荷功率。
空调负荷通常按照空调设备的制冷功率和制热功率进行计算。
4.特殊负荷计算：根据特殊负荷设备的特点和使用需求，计算特殊负荷功率。
特殊负荷主要包括电梯、电锅炉、电炉、变压器等负荷。
总负荷计算是将各个分项负荷的负荷功率进行汇总，得到总负荷的负荷功率。
总负荷计算需要考虑各个分项负荷的同时使用情况，以及负荷的峰值和谷值等因素。
总负荷计算的主要方法包括：按照最大负荷法、按照平均负荷法和按照重复负荷法等。
1.最大负荷法：按照最大负荷计算，即根据每个分项负荷的最大负荷功率进行计算。
最大负荷法适用于负荷波动较大的情况。
2.平均负荷法：按照平均负荷计算，即将每个分项负荷的负荷功率进行平均，得到平均负荷功率。
平均负荷法适用于负荷波动较小的情况。
3.重复负荷法：按照重复负荷计算，即根据负荷曲线的重复规律进行计算。
电力负荷的计算及电缆选型
电力负荷的计算及电缆选型1.电力负荷的计算方法电力负荷计算是设计电力系统的基础，其目的是确定电力系统所需供电能力的大小。
电力负荷计算的步骤如下：(1)收集数据：包括设备名称、设备数量、设备功率、使用时间、同时使用率等信息。
(2)计算设备负荷：通过设备数量乘以设备功率得到设备负荷，并根据使用时间和同时使用率计算得到最大可能负荷。
(3)计算总负荷：将各个设备负荷相加得到总负荷。
(4)考虑增补负荷：根据未来的扩容计划以及备用容量和容错能力的要求，计算增补负荷。
(5)考虑负荷特性：根据不同负荷特性（如瞬时负荷、谐波负荷等），进行适当的修正。
2.电缆选型原则电缆选型是电力系统设计中的关键环节，选用合适的电缆能够保证系统的安全运行。
电缆选型需要综合考虑以下几个方面：(1)电流容量：电缆的导体截面积决定了其承载电流的能力。
根据负荷计算结果和电缆的导体材料、截面积等参数，选取能够承载所需电流的电缆。
(2)电压等级：根据电力系统的电压等级，选取相应的电缆电压等级。
电缆的电压等级应与系统的电压等级匹配，以确保电缆能够正常运行。
(3)绝缘特性：电缆的绝缘性能直接影响到系统的安全运行。
根据系统的绝缘要求，选取具有良好绝缘性能的电缆。
(4)环境适应性：电缆的环境适应性是选型的重要指标之一、根据电缆的敷设环境、温度、湿度等因素，选取能够适应环境的电缆。
(5)经济性：在满足安全和可靠运行的前提下，选取经济性最佳的电缆。
经济性主要考虑电缆的价格、使用寿命以及维护成本等因素。
以上是电力负荷的计算方法及电缆选型原则的简要介绍，根据具体的工程需求和实际情况，还需要考虑其他因素，如电磁兼容性、防火性能等。
在实际工程设计中，应仔细分析各种因素，选取合适的电缆，以确保电力系统的安全运行。
负荷计算及变压器选择
负荷计算及变压器选择1.专用工程1.1负荷计算及变压器容量、台数选择根据用电设备组名称查表得出：Kx需要系数,cosΦ,tanΦ见excel表格或工业与民用配电手册设备容量Pe根据下面的公式,计算Pj,Qj,Sj,Ij基本公式：Pj=PeKx Qj=PjtanΦSj=Ij=取同时系数：Kp=0.85,Kq=0.95 计算出Pj,Qj,Sj可以计算出补偿前的功率因数cosΦ,功率因数一般补偿到0.95,查表可查出无功补偿率qc,计算补偿后的设备容量：Pj,Qj,Sj,Ij补偿容量Qc=Pj qc变压器损耗：ΔPb=0.01Sj,ΔQb=0.05Sj变压器负荷率75%-85%,选择变压器台数和容量1.2无功补偿率qc附表见excel表格或工业与民用配电手册2公用工程2.1负荷计算A套住宅建筑面积在60㎡及以下时,用电负荷不宜小于4KW；建筑面积在60-120㎡,用电负荷不宜小于8KW；建筑面积在120-150㎡时,用电负荷不宜小于12KW；建筑面积在150㎡以上时,用电负荷不宜小于16KW,超出部分建筑面积可按40-50W/㎡计算;B新建住宅内公用设施用电按实际设备容量负荷计算,设备容量不明确时,按负荷密度估算,物业管理类60-100W/㎡；商业会所类100-150W/㎡.2.2变压器容量、台数的选择S=总负荷0.5/2 10KV公用配电室变压器单台容量不宜大于800KVA,如果需要选择二台的话除以20.5为配置系数关于变压器容量选择,我们来举个简单例子如下：户型介绍1楼：层高均高3米；共3个单元,11层,一层2户；建筑面积均为80平方;2楼：层高均为3米,共3个单元,7层,一层2户,建筑面积均为71平方;3楼：层高均为3米,共2个单元,7层,一层2户,1单元建筑面积为71平方,2单元建筑面积为49平方;附表：SCB型变压器Sr与Uk%附表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电回路的负荷计算及相关设备选择
负荷计算的方法有需要系数法、利用系数法及二项式等几种。
本设计采用需要系数法确定。
在确定了每根导线上的计算电流后,选择导线和低压断路器。
导线按照发热条件进行选择，在选定后要进行机械强度的校验。
在选择断路器时，其额定电压不低于保护线路额定电压，断路器的额定电流不小于它所安装的脱扣器的额定电流。
下面以第四层为例进行负荷计算并根据计算结果进行导线和低压断路器的选择。
上图为某层配电箱系统图，共十七个回路，其中有两个备用回路，各回路功率如系统图中所示。
每个回路的导线都选择聚氯乙烯绝缘铜芯的导线，即BV型的导线。
各回路的计算电流来确定。
先将断路器的各出线回路分为照明、插座、风机盘管和新风机组四类，每类分别进行负荷计算和设备选择。
取每类中功率最大的一条回路去计算它的电流，如果所选的导线和断路器适合这条回路，那么也必将适合比它功率小的回路。
1、取照明回路中功率最大的一条回路，其功率是1.23kW （计算荧光灯回路功率时，注意每个荧光灯的功率+镇流器的功率损耗为其原来的10%才是每个荧光灯具的总功率），cos ϕ=0.9，
计算其电流：
30I =ϕUCos P 30=9
.022*******.1⨯⨯=A 2.6 ① 导线的选取：
按允许载流量条件去选择导线的截面，既al I >30I
式中 al I :导线或电缆长期允许的工作电流，A （工业与民用配电设计手册 P507）
30I ：线路的计算电流，A 。
导线或电缆的允许载流量与环境的温度有关，本设计选取温度为30C o 时的载流量，根据计算电流初选BV 型的导线，为聚氯乙烯绝缘。
导线截面为
2.5mm 2，在30C o 时其载流量为 A ，al I >30I ，满足要求。
敷设方式选择为穿硬聚氯乙烯管敷设，并暗敷在墙内，沿屋面或顶板敷设。
校验机械强度：按室内照明用灯头引下线来考虑，铜芯线的芯线最小截面积为1.0mm 2，因此以上所选的导线满足机械强度要求。
综上所述，回路导线为BV2⨯2.5-PC15-CC,WC
② 断路器的选取：
断路器的型号选择，型号内容：
厂家标号+级数+特性+额定电流
例如：S251S-C16, HUM18-63/1P-C10
厂家标号: S25 HUM18
级数: 1S, 1P
D 特性容量大的电阻性负载（电动机负载）
额定电流OR N I .：16A ，10A,该值要大于30I
在本设计中断路器初选为HUM18-63/1P-C10，其脱扣器的额定电流为A I OR N 10=.。
（1） 脱扣器动作电流（即脱扣电流）的整定：
低压断路器过电流脱扣器按保护特性分有长延时，短延时和瞬时三种，长延时脱扣器用于过负荷保护，短延时和瞬时脱扣器用于短路保护。
塑壳式断路器大都无短延时保护特性。
而选择型万能式低压断路器如DW15，DW17（ME ）则具有二段（瞬时、长延时或瞬时，短延）或三段（瞬时、短延时、长期时）保护特性，过流脱扣器整定的最基本问题是考虑设备启动电流的影响，如何从动作电流或动作时间上躲过计算电流和尖峰电流。
长延时脱扣器的动作电流的整定，动作电流应大于或等于线路的计算电流：
301I K I rel op ≥)(
这里K rel 取1.1。
瞬时和短延时脱扣器的动作电流的整定，整定电流按躲过线路的尖峰电流：
pk rel op I K I ≥)(3
式中)(3op I 瞬时和短延时脱扣器的动作整定电流，对于C 特性断路器其动作整定电流OR N op I I .)()~(1053=；pk I 为线路的尖峰电流，通常可以取30I I pk =；rel K 为可靠系数，对于动作时间在0.02秒以上的框架式断路器取1.3—1.5;对于动作时间在0.02秒以下的塑壳式断路器,取1.7—2.0。
短延时脱扣器的动作时间一般有0.2,0.4和0.6秒,选择应按保护装置的选择性来选取。
（2）按短路电流校验其分断能力
低压断路器的断流能力的校验。
对于动作时间在0.02秒以上的框架式断路器,其极限分断电流应不小于通过它的最大三相短路电流的周期分量有效值,即
(3)
OFF K I I >=
对于动作时间在0.02秒以下的塑壳式断路器,其极限分断电流应不小于通过它的最大三相短路电流冲击值.
OFF SH
OFF sh I I i i >=>=
2、每个插座回路都有预留的功率，每个回路的功率都按2.5 kW 来计算，ϕcos 为0.8，则其计算电流为：
I 30=ϕcos 30U P =8
.022010005.2⨯⨯=2.14 A ① 导线的选取：导线的截面选取方法同上，同样选取BV 型的导线，穿管敷设，但因插座多了一条接地保护线，所以插座的导线需要三根，因此穿管的直径也要相应的增大，变为20mm ，由于插座的安装高度比较低，所以它暗敷设在地面或地板内。
综上所述，回路导线为BV3⨯2.5-PC20-FC,WC 。
经检验该导线满足机械强度的要求，校验方法同上。
② 断路器的选取：插座回路的断路器要选择带漏电保护的，漏电保护电流为30mA ，选取型号为HUM18LE-50/1P-C20。
3、风机盘管回路导线和断路器的选择；
它的选择方法和照明回路的选择是一样的，由于两种回路的电流差别不大，所以导线和断路器的型号同照明回路的相同。
4、新风机组回路导线和断路器的选择；
新风机组回路只有一个，其功率为0.55kW ，ϕcos =0.8
30I =ϕUCos P 30=8
.022*******.0⨯⨯=3.125A ①由于新风机组属于三相设备，同时要加一根中性线，所以它的穿管内是四条线，穿管的直径为20mm 。
导线的型号为BV4⨯2.5-PC20-CC,WC 。
②同理由于负荷是三相设备，回路中的断路器需要选三级的，C 型，型号为 HUM18-63/3P-C10。
以上是一层的楼层配电箱各出线回路中所用的导线，断路器选择。
路WL5,其电流为5.5A ,所以可按照它作为各照明回路选择导线，断路器的依据。
本工程照明各回路选择的导线类型为BV-2*2.5-SC15,断路器型号为65N-C16/1P.
在各层划分的10个动力回路中，最大电流为五、六层中的回路WL21,其电流为6.9A , 所以可按照它作为各动力回路选择导线，断路器的依据。
本工程各风机排管回路选择的导线类型为BV-2*2.5-SC15,断路器型号为C65N-C16/1P.各插座回路选择的导线类型为BV-3*4-SC15,断路器型号为VigiC65N-C16，其漏电保护电流为30mA .
二、楼层配电箱进线选择导线和断路器
由于回路中有单相设备（照明、插座、风机盘管），也有三相设备（新风机组），要计算楼层配电箱进线上的计算负荷，就要先把各支路的单相负荷进行三相等效，等效为三相负荷，其计算方法是：
L1的功率为：7.15 kW ，
L2的功率为：7.47 kW ，
L3的功率为：7.4 kW ，
取最大的那一相==max Pel Pe 37.47⨯3=22.41 kW
配电箱的总设备负荷为等效后将所得功率和配电箱的三相设备相加，配电箱所剩的三相设备为新风机组，其功率为0.55，则
kW P P P e e 96225504122...'=+=+=三相
配电箱的总计算负荷和计算电流为 ，
取需要系数d k =0.9~1，ϕcos =0.9，
P
'e d P k =30=kW Q 30=30P ϕtan =kVar
S 30=ϕ
Cos P 30=kV A I 30=ϕUCos P 330
=9038031000
9622..⨯⨯⨯= A
1、导线的选择：干线中有五条线，有三根相线，一根中性线和一根保护线。
A=10mm2时，YJV型导线在30C o时，其
al
I=50A>41A，故按发热条件可选A=10mm2的YJV型导线。
中性线的选取，PE线的选取，原则看照明课本（把相应的内容填写）。
导线的敷设方式同样还是穿硬塑料管，敷设在墙内。
综上所述，导线的型号为
JYV-5⨯10-PC40-CC,WC
校验它的机械强度：查表得，穿管敷设的绝缘导线，铜芯线的芯线最小截面为1.0mm2，因此以上所选的导线满足机械强度的要求。
②选择断路器的型号：
HUM18-63型低压断路器的过电流脱扣器的额定电流为50A>41A，要选择三级的C型断路器，故初步选的断路器为HUM18-63/3P-C50。
瞬时脱扣器电流整定为5倍，即I
)
(3
op
= 5⨯50=250A，而
K
rel I
PK
=2⨯2⨯I
30
=164A，满足I
)0(
op
>K
rel
I
PK
，即满足躲过尖峰电流的要求。
（１）照明回路统一选用BV2⨯2.5,插座回路统一选用BV3⨯4，风机盘管回
路选用BV2⨯2.5，新风机组选用BV4⨯2.5。
导线的导线的敷设方式均为穿硬塑料管沿墙暗装。
而应急照明回路均选用穿钢管沿墙暗敷。
（２）其它设备导线选择见配电系统图。
