镜头选型计算公式表

这同摄象机的清晰度也有关系,在480线的情况下,人的高度按1.7米计算,人所成的像高度最好不要小于整个图象的1/4,也就是说摄象机所摄取到的到人所在位置的物高不能大于人高度的4倍(1.7*4=6.8).CCD按1/3英寸计算.1 10米物高/物距=CCD宽度/焦距6.8/10=3.6/X X=5.294 镜头焦距要于大于5.2942 15米物高/物距=CCD宽度/焦距6.8/15=3.6/X X=7.941 镜头焦距要于大于7.9413 20米物高/物距=CCD宽度/焦距6.8/20=3.6/X X=10.59 镜头焦距要于大于10.59依次类推计算公式详解ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6F=wL/W或F=hL/H L为镜头到物体的有效距离w代表镜头靶面宽度，W代表实际物体宽度h代表镜头靶面高度，H代表实际物体高度不同规格镜头的靶面尺寸为：CCD靶面的大小划分(1) l” 靶面尺寸为宽12.7mmX高9.6mm,对角线16mm(2) 2/3” 靶面尺寸为宽8.8mmX高6.6mm,对角线11mm(3) 1/2” 靶面尺寸为宽6.4mmX高4.8mm,对角线8mm(4) 1/3” 靶面尺寸为宽4.8mmX高3.6mm,对角线6mm(5) 1/4” 靶面尺寸为宽3.2mmX高2.4mm,对角线4mm4mm镜头角度78度；6mm镜头角度53度；8mm镜头角度40度；12mm镜头角度25度；16mm镜头角度20度。

如何選擇鏡頭、CCD 攝影機及光源基本入門介紹影響影像品質主要參數影響這個參數的元件Resolution：解析度是一種影像系統能重新產生詳細影像能力的量測˙鏡頭˙螢幕˙攝影機˙影像擷取卡Contrast：影像中物體和背景的陰影灰階比較(對比強烈與否) ˙鏡頭˙照明˙攝影機Depth of Field（DOF）：物體能看清楚的最近和最遠的相差距離，有時稱為焦距深度˙鏡頭的光圈值Distortion：失真是影像在鏡頭放大中，在不同點位置造成差異的光學誤差˙鏡頭Perspective Errors：也叫視差，這是傳統鏡頭在不同距離會有放大倍率改變的現象，較近物體比較遠物體產生較大投射誤差。

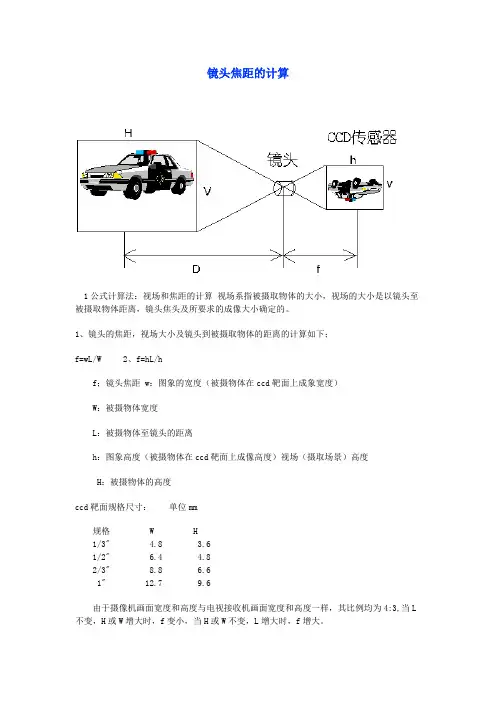

镜头焦距的计算1公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/W 2、f=hL/hf；镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L 不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度） q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下： q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。

W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。

图解法如前所示，摄像机镜头的视场由宽（W）。

高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定； *.欲监视景物的尺寸 *.摄像机与景物的距离 *.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。

远心镜头计算公式远心镜头计算公式：：光学倍率=相机芯片尺寸相机芯片尺寸（（长、宽）/视野视野（（长、宽）镜头支持靶面镜头支持靶面尺寸尺寸尺寸≥≥相机靶面尺寸相机芯片尺寸2/3 长8.45mm 宽 7.07mm1/2 长6.4mm 宽 4.8mm1/3 长4.8mm 宽 3.6mm1/4 长3.2mm 宽 2.4mm1/2.5 长5.12mm 宽3.84mm1/1.8 长7.13mm 宽 5.37mm1/2.3 长6.16mm 宽 4.62mm机器视觉系统中，工业镜头相当于人的眼睛，其主要作用是将目标的光学图像聚焦在图像传感器（相机）的光敏面阵上。

视觉系统处理的所有图像信息均通过工业镜头得到，工业镜头的质量直接影响到视觉系统的整体性能。

下面对机器视觉工业镜头的相关专业术语做以详解。

一、远心光学系统远心光学系统：：指主光线平行于工业镜头光学轴的光学系统。

而光从物体朝向镜头发出，与光学轴保持平行，甚至在轴外同样如此，则称为物体侧远心光学系统。

：二、远心镜头远心镜头：远心镜头指主光线与镜头光源平行的工业镜头。

有物方远心，像方远心，双侧远心。

普通工业镜头主光线与镜头光轴有角度，因此工件上下移动时，像的大小有变化。

双侧远心境头主物方，像方均为主光线与光轴平行光圈可变，可以得到高的景深，比物方远心境头更能得到稳定的像最适合于测量用图像处理光学系统，但是大型化成本高物方远心境头只是物方主光线与镜头主轴平行工件上下变化，图像的大小基本不会变化使用同轴落射照明时的必要条件，小型化亦可对应像方远心境头只是像方主光线与镜头光轴平行相机侧即使有安装个体差，也可以吸收摄影倍率的变化用于色偏移补偿，摄像机本应都采用这种镜头三、远心光学系统的特色远心光学系统的特色：：优点优点：：更小的尺寸。

减少镜头数量，可降低成本。

缺点缺点：：上下移动物体表面时，会改变物体尺寸或位置。

优点优点：：上下移动物体表面时，不会改变物体尺寸或位置。

使用同轴照明时。

镜头毫米数与对应距离的参数表-CAL-FENGHAI.-(YICAI)-Company One1镜头毫米数与对应距离的参数表镜头参数4MM6MM8MM12MM16MM25MM60MM镜头角度度度度度度度度最佳距离10米内20米内30米内40米内50米内60米内80米内镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配或者6MM的镜头;30米以内红外防水摄像机可以选配、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头..(这些镜头都是全金属的大CS镜头)即： F=镜头，拍摄距离为1~4米，拍摄角度为115°即： F= 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°，8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°，12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°，16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/W f=hL/h f：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm 规格 W H 1/3" 1/2" 2/3"1"由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

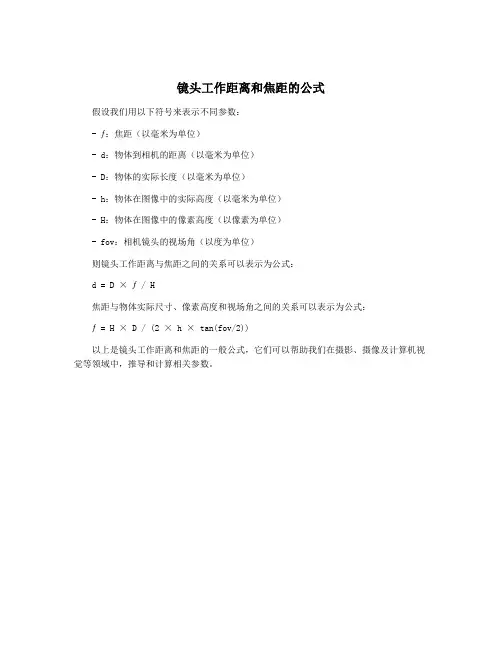

镜头工作距离和焦距的公式
假设我们用以下符号来表示不同参数：
- ƒ：焦距（以毫米为单位）
- d：物体到相机的距离（以毫米为单位）
- D：物体的实际长度（以毫米为单位）
- h：物体在图像中的实际高度（以毫米为单位）
- H：物体在图像中的像素高度（以像素为单位）
- fov：相机镜头的视场角（以度为单位）
则镜头工作距离与焦距之间的关系可以表示为公式：
d = D × ƒ / H
焦距与物体实际尺寸、像素高度和视场角之间的关系可以表示为公式：
ƒ = H × D / (2 × h × tan(fov/2))
以上是镜头工作距离和焦距的一般公式，它们可以帮助我们在摄影、摄像及计算机视觉等领域中，推导和计算相关参数。

For personal use only in study and research; not for commercial use安装监控摄像机如何选择合适的镜头镜头毫米数与对应距离的参数表镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头(这些镜头都是全金属的大CS镜头)2.8即： F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°3.6即： F=3.6mm 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°，8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°，12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°，16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.83.61/2" 6.44.82/3" 8.86.61" 12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

镜头计算方式范文镜头计算是指根据特定的参数和公式来计算出一个摄像机镜头的焦距、视角、景深和可视范围等参数。

这些参数对于拍摄者来说非常重要，因为它们直接影响着摄影作品的呈现效果。

下面将逐个介绍镜头计算的各个参数以及计算方式。

1. 焦距（Focal Length）焦距通常用毫米（mm）来表示，它决定了拍摄的视角，即被摄体在画面上的大小。

较小的焦距会产生广角视角，可拍摄更多的画面，视觉效果较宽广；而较大的焦距则会产生长焦视角，视觉效果较为集中和放大。

镜头的焦距计算通常可以通过以下公式得到：Focal Length = Image Width / (2 * tan(Angle of View / 2))其中，Image Width表示画面宽度，Angle of View表示所需视角。

2. 视角（Angle of View）视角是指摄像机镜头可以拍摄到的画面范围，在摄影中通常使用水平视角来描述。

视角通常用度数（°）表示，它可以影响到摄影作品的逼真程度和效果。

较大的视角可以捕捉到更多的画面，具有广角的特点；而较小的视角则具有长焦特点，局限于画面的一小部分。

视角可以通过以下公式计算得到：Angle of View = 2 * arctan (Image Width / (2 * Focal Length))3. 景深（Depth of Field）景深是指照片中清晰的范围，即在照片中焦点距离前后一定范围内清晰的区域。

景深的大小受到多个因素的影响，包括焦距、光圈和距离等。

较大的光圈和较短的焦距会导致较小的景深，拍摄物体前后的背景会模糊；而较小的光圈和较长的焦距会导致较大的景深，使整个画面都能保持清晰。

景深的计算需要知道以下参数：焦距、光圈、距离和相机传感器类型。

计算景深的公式复杂且多样。

其中，一种常用的计算公式为：Depth of Field = (2 * f² * N * CoC) / (S * S)其中，f表示焦距，N表示光圈值，CoC表示圆形光斑直径（也称为Circle of Confusion），S表示距离。

在闭路监控工程中，工程人员往往会碰到镜头难以选配的问题；为此，我们提供以下简单的计算公式，供选取镜头时参考：
公式1：F= w D / W
公式2：F= h D / H
说明：
F ：镜头焦距
D ：被摄物体距镜头的距离
W：被摄物体需摄取的宽度
H ：被摄物体需摄取的高度
W：CCD 靶面的宽度
H ：CCD 靶面的高度
例：某闭路监控工程中，用1/3”的摄像机，摄像机安装在收银员的2米高的上方，需要监控制收银员2米宽的柜台情况，选用多少毫米的镜头？
按F= w D / W 公式计算
F=4.8 X 2000 / 2000 =4.8 mms
则选用4.8 mm 的镜头即可.
附C CD 靶面规格尺寸(单位: mm)
规格1/4" 1/3" 1/2" 2/3" 1"
W 4.8 6.4 8.8 12.7
h 3.6 4.8 6.6 9.6
更简单一些的表达：
1、如何选择镜头？先根据环境的远近选择镜头焦
距；再根据观看的范围选择镜头角度；综合镜头的两种选择，以镜头的焦距选择为主。

如视角不够，选择增加云台增大视角范围。

2、如何选择镜头焦距？
镜头的焦距
物体距离(m)*CCD 高度（mm）f=
物高(m)。

摄象机镜头换算公式在闭路监控工程中，工程人员往往会碰到镜头难以选配的问题；为此，提供以下简单的计算公式，供选取镜头时参考：公式1；F=w D/W公式2：F=h D/HF：镜头焦距D：被摄物体距镜头的距离W：被摄物体需摄取的宽度H：被摄物体需摄取的高度w：CCD靶面的宽度h：CCD靶面的高度CCD靶面相关参数例：某闭路监控工程中，用1/3”的摄象机，摄象机安装在收银员的5米高的上方，需要监控收银员2米宽的柜台情况，选用多少毫米的镜头？按F=w D/W公式计算F=4.8*5/2=12mm则选用12 mm的镜头即可。

摄像机镜头知识及其选用标准一、基本概念1、成象面：成象面是入射光通过镜头后所成象的平面，这个面是一个圆形。

2、CCD芯片：摄像机中用来将光信号转换成电信号的装置。

摄像机说明书中常有1/2"、1/3"、2/3",指的是CCD芯片对角线的长度，单位是英寸。

3、焦距：是镜头到成象面的距离，单位是mm。

4、视角：就是视线的角度，也就是镜头能“看”多“宽”。

5、最小工作距离：是指从镜头到所能看清的物体之间的最短距离。

6、视野：是指镜头所能覆盖的有效工作区域。

7、景深：是指镜头所能成像的纵深范围。

二、镜头的分类1、按外形功能分按尺寸大小分按光圈分按变焦类型分按焦距长矩分球面镜头1" 25mm 自动光圈电动变焦长焦距镜头非球面镜头1/2" 3mm 手动光圈手动变焦标准镜头针孔镜头1/3" 8.5mm 固定光圈固定焦距广角镜头鱼眼镜头2/3" 17mm2、以镜头安装分类镜头的安装方式有C型安装和CS型安装两种。

在电视监控系统中常用的镜头是C型安装镜头（in32牙螺纹座），这是一种国际公认的标准。

这种镜头安装部位的口径是25. 4mm（in），从镜头安装基准面到焦点的距离是17. 526 mm。

大多数摄像机的镜头接口则做成CS型，因此将C型镜头安装到CS接口的摄像机时需增配一个5 mm厚的接圈，而将CS镜头安装到CS接口的摄像机时就不需接圈。

安装监控摄像机如何选择合适的镜头镜头毫米数与对应距离的参数表镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头(这些镜头都是全金属的大CS镜头)2.8即： F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°3.6即： F=3.6mm 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°，8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°，12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°，16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.83.61/2" 6.44.82/3" 8.86.61" 12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
