SDH电接口参数测试资料

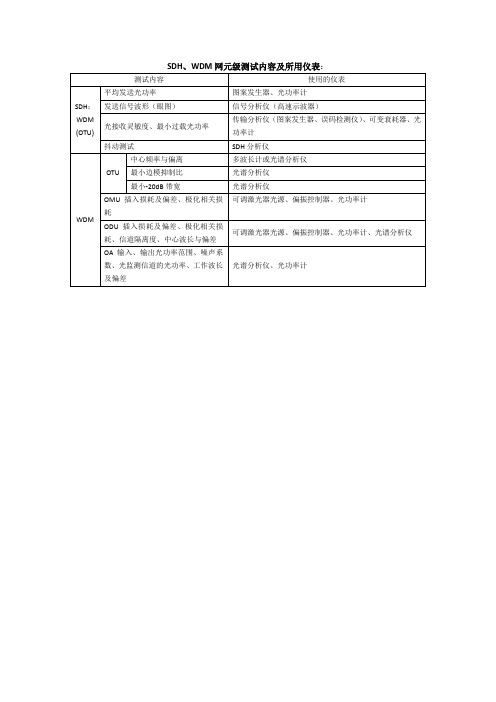

SDH、WDM网元级测试内容及所用仪表：
测试内容使用的仪表
SDH；WDM (OTU) 平均发送光功率图案发生器、光功率计
发送信号波形（眼图）信号分析仪（高速示波器）
光接收灵敏度、最小过载光功率
传输分析仪（图案发生器、误码检测仪）、可变衰耗器、光
功率计
抖动测试SDH分析仪
WDM
OTU
中心频率与偏离多波长计或光谱分析仪
最小边模抑制比光谱分析仪
最小-20dB带宽光谱分析仪
OMU插入损耗及偏差、极化相关损
耗
可调激光器光源、偏振控制器、光功率计
ODU插入损耗及偏差、极化相关损
耗、信道隔离度、中心波长与偏差
可调激光器光源、偏振控制器、光功率计、光谱分析仪OA输入、输出光功率范围、噪声系
数、光监测信道的光功率、工作波长
及偏差
光谱分析仪、光功率计。

1、简述SDH测试信号结构TSS1的功能。

答：为了测试提供高阶通道连接功能（HPC）和采用AU-4结构的网络单元（NE），测试信号结构TSS1是一种适用于C-4容器所有字节，其长度为2 23－1比特的PRBS测试序列。

2、简述SDH测试信号结构TSS3的功能。

答：为了测试提供高阶通道连接功能（HPC）和低阶通道连接功能（LPC）的网络单元（NE），测试信号结构TSS3是一种适用于C-3低阶容器所有字节，其长度为2 23－1比特的PRBS测试序列。

3、简述SDH测试信号结构TSS4的功能。

答：为了测试提供高阶通道连接功能（HPC）和低阶通道连接功能（LPC）的网络单元(NE），测试信号结构TSS4是一种通用于C-12低阶容器所有字节，其长度为2 15－1比特的PRBS测试序列。

4、简述TSS5的功能。

答：为了测试提供高阶通道适配功能（HPA-4）和采用AU-4结构的网络单元（NE），测试信号结构TSS5是一种适用于映射入C-4容器所有PDH支路比特，其长度为2 23－1比特的PRBS测试序列。

5、简述TSS7的功能答：（LPA-3），C-36、简述TSS8的功能。

答：LPA-12,C-12，2 15－17、SDH具有哪几类电接口。

答：SDH有155520kbit/s;PDH有2048kb/s,34368kb/s,139264kb/s三种速率；第三类为数字同步网接口，即2048khz和2048kbit/s基准定时源接口。

8、阐述测试SDH平均发送功率时的操作步骤。

(1)接好电路。

(2)对于SDH设备输入口一般不需要送信号，如需要送信号，按输入口的速率等级，图案发生器选择适当的伪随机二元序列（PRBS）或何时的测试信号结构向输入口输入测试信号。

(3)如有需要，测量并记录激光器的偏置电流（或输入功率）及温度。

(4)光功率计设置在被测光波长上，待输出功率稳定，从光功率计读出平均发送光功率。

(5)精细的测试，可以通过多次测试取平均值，然后再用光连接器和测试光纤的衰减对平均值进行修正。

SDH光接口参数测试一、平均发送光功率A、指标要求：发送机的发送功率定义为发送参考点（S参考点）所测得的发送机发送伪随机序列（PRBS）信号时的平均光功率。

其指标要求见表1：L – 4.3 1480 1580 SLM 2dBm - 3dBmSTM –162488.320Mbit/s I - 16 1266 1360 MLM - 3dBm - 10dBm S –16.11260 1360 SLM 0dBm - 5dBm S –16.21430 1580 SLM 0dBm - 5dBm L –16.11280 1335 SLM 3dBm - 2dBm L –16.21500 1580 SLM 3dBm - 2dBm L –16.31500 1580 SLM 3dBm - 2dBm表1：SDH光接口平均发送光功率指标B、基本测试框图：C、测试步骤：1、按照图1进行配置连接；2、SDH测试设备发送规定传输比特率、码型和长度的伪随机信号；3、用标准测试光纤软线将待测光端机的发送端输出活动连接器与光功率计输入活动连接器相连，在光功率计上读得的光功率数值就是要测的平均发送光功率。

注：该项指标的测试尽管简单，但测量准确度却往往并不太理想，常可能超过0.5dB，因此，必须对光源、检测器（光功率计）、校准程序及环境条件按规定进行严格的要求，以控制测试偏差。

此外，采用标准测试光纤软线进行测试也是减小测试误差的重要手段。

二、眼图模板A、指标要求：在高比特率光通信系统中，发送光脉冲的形状不易控制，常常可能有上升沿、下降沿过冲、下冲和振铃现象。

这些都可能导致接收机灵敏度的劣化，需要严加限制。

为此，ITU-T G.957规定了一个发送眼图的模板，如图2，模板参数列于表2中。

采用眼图模板法比较简便，而且可能捕捉到一些观察单个孤立脉冲所不易发现的现象。

但测试结果与所选择的测试参考接收机（光示波器）密切相关，因此其低通滤波器必须标准化。

SDH电接口参数测试SDH（Synchronous Digital Hierarchy）电接口是一种用于光纤通信系统的接口标准，它采用同步传输方式，可以实现高速、稳定的数据传输。

为了保证SDH电接口的正常工作，需要进行一系列的参数测试。

首先，需要测试的参数是SDH电接口的传输速率。

SDH系统采用了多层的速率结构，最常见的速率是STM-1（Synchronous Transport Module level-1），其传输速率为155.52Mbps。

在测试时，需要验证接口的传输速率是否符合标准，同时还需要测试在不同传输速率下的性能表现。

接下来，需要进行带宽测试。

在SDH电接口中，带宽是指每个光纤通道的数据传输能力，通常以Mbps为单位进行衡量。

通过带宽测试，可以确定SDH电接口的实际可用带宽，以及通道的承载能力是否符合设计要求。

此外，还需要进行误码率测试。

误码率是指在传输过程中出现的比特错误率，它可以反映系统的抗干扰能力和传输质量。

在测试中，需要通过发送大量数据，并在接收端进行比对，来计算误码率，并判断系统的稳定性和可靠性。

另外，需要进行时钟同步测试。

在SDH系统中，时钟同步是非常重要的，它保证了传输过程中各个节点的数据同步。

通过时钟同步测试，可以验证SDH电接口是否能够正常接收和传递时钟信号，以及时钟的精确度和稳定性。

此外，还需要进行抗干扰性测试。

在实际使用中，SDH系统可能会受到各种干扰源的影响，例如电磁辐射、电源干扰等。

通过抗干扰性测试，可以验证SDH电接口的干扰抑制能力，以及在干扰环境下的数据传输质量。

最后，需要进行连通性测试。

连通性测试是指验证SDH电接口与其他设备之间的连接是否正常，以及数据传输是否稳定。

在测试中，需要模拟不同的连接情况，例如点对点、多点连接等，以确保SDH电接口的兼容性和通用性。

综上所述，SDH电接口参数测试包括传输速率、带宽、误码率、时钟同步、抗干扰性和连通性等多个方面的测试。

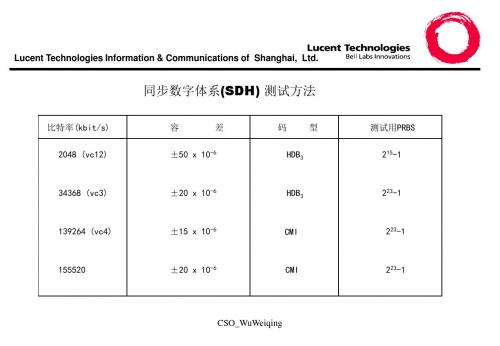

SDH电接口参数测试1、比特率及容差、接口码型A、指标要求：比特率即二进制信号速率，定义为每单位时间内传送的比特数。

实际数字信号的比特率和规定的标称比特率多少有点差别，ITU-T规定了这种差别允许的范围，即容差。

见下表1。

输入口、输出口都应满足表1要求，输入口满足指能适应相应容差范围内的任何实际比特率，其它参数仍应满足指标；输出口满足指无论上游是何设备，数字信号从输出口送出，其实际比特率应在表1给出的容差之内。

表1：比特率及容差、接口码型指标要求B、测试基本框图:图1:比特率及容差测试框图C、测试步骤：（1）、输入口比特率及容差：---按图1接好电路，配置SDH测试设备使之产生相应表1的比特率及码型，使系统正常运行，确认SDH测试设备检测不到任何误码；---减少SDH测试设备的输出信号比特率，直到SDH测试设备刚好检测到任何误码的临界点，记下此时的频偏值（如到测试设备频偏设置的极限仍无误码，则记下此极限值）；---增加SDH测试设备的输出信号比特率，重复上一步骤；---记录下的频偏值必须超过表1中的容差限值；---更换其它输入口重复以上测试步骤。

（2）、输出口数字信号比特率：---按图1接好电路，配置SDH测试设备使之产生相应表1的比特率及码型，使系统正常运行;---确认SDH测试设备的输出信号比特率无频偏，测试此时接收到的信号比特率频偏，其值应在表1所示容差限之内；---更换其它输入口重复以上测试步骤。

2、出口信号波形A、指标要求:实际工作条件下，输出口通过电缆连接在数字配线架（DDF）上，由于电缆长度和阻抗等不确定因素，无法规范实际工作的输出口信号波形参数指标。

现在的输出口信号波形各参数都是在输出口终结规定的测试负载阻抗条件下所规定的指标，各级数字接口的输出口指标应符合表2的要求。

B、试用滤波器和探头要求：测试用滤波器的带宽要能覆盖被测信号，探头阻抗要高，电容要小，具体要求见表3。

C、测试基本框图:D、测试步骤：---按表3选择示波器和探头，按测试框图接好电路；---将测试负载阻抗（75。

SDH电接口参数测试1、比特率及容差、接口码型Ａ、指标要求:比特率即二进制信号速率，定义为每单位时间内传送得比特数。

实际数字信号得比特率与规定得标称比特率多少有点差别,IＴU—Ｔ规定了这种差别允许得范围,即容差。

见下表１.输入口、输出口都应满足表1要求，输入口满足指能适应相应容差范围内得任何实际比特率，其它参数仍应满足指标;输出口满足指无论上游就是何设备,数字信号从输出口送出，其实际比特率应在表1给出得容差之内。

表1:比特率及容差、接口码型指标要求B、测试基本框图:图1：比特率及容差测试框图C、测试步骤：(1）、输入口比特率及容差：—－-按图1接好电路,配置SDＨ测试设备使之产生相应表1得比特率及码型,使系统正常运行，确认SDH测试设备检测不到任何误码;——-减少SDH测试设备得输出信号比特率，直到SDH测试设备刚好检测到任何误码得临界点,记下此时得频偏值（如到测试设备频偏设置得极限仍无误码，则记下此极限值);-－—增加ＳＤH测试设备得输出信号比特率,重复上一步骤;-——记录下得频偏值必须超过表１中得容差限值;ﻫ-－－更换其它输入口重复以上测试步骤.（2）、输出口数字信号比特率：——-按图１接好电路，配置SDＨ测试设备使之产生相应表1得比特率及码型，使系统正常运行；ﻫ－-- 确认ＳDＨ测试设备得输出信号比特率无频偏，测试此时接收到得信号比特率频偏，其值应在表１所示容差限之内；ﻫ—--更换其它输入口重复以上测试步骤。

2、出口信号波形Ａ、指标要求:实际工作条件下，输出口通过电缆连接在数字配线架（DDF)上，由于电缆长度与阻抗等不确定因素，无法规范实际工作得输出口信号波形参数指标。

现在得输出口信号波形各参数都就是在输出口终结规定得测试负载阻抗条件下所规定得指标，各级数字接口得输出口指标应符合表2得要求。

Ｂ、试用滤波器与探头要求:1５5５20 ≥５０0 5０0 ~5０≥5kΩ，≤1、0pf交流(AC）耦合电容≥0、0１uｆ2048kＨｚ同步信号接口≥ 60 / 0 ~ 60 ≥ 10ＭＷ,≤20pf 直流(DC)表３:接口测试用滤波器与探头要求Ｃ、测试基本框图：Ｄ、测试步骤：ﻫ—－-按表3选择示波器与探头，按测试框图接好电路；-－—将测试负载阻抗（７5Ω电阻,误差小于±0、５％）或75Ω/５0Ｗ阻抗变换器(若不用低电容高阻抗探头时）得７5Ω侧接到待测得输出口上；ﻫ—-－先校准零基线,方法就是不给示波器送信号（输入端短路)，将水平扫描线调到屏幕适当得位置（模板得标称0伏线）处;ﻫ-－-将被测信号送入示波器，读出表２中各参数，应满足相应得指标;ﻫ—--对于139２６4与155５20Ｋｂit/s输出口，注意示波器用交流耦合(AC）方式.CMI码得幅度中线与示波器得零基线之差应不超过±0、０5V。

SDH功能测试一、检验正确的机械安装在网元每个通道（VC-n）上进行BER测试，以检查网元的安装是否正确，包括：---在端口和数字配线架之间的电缆连接是否正确；---网元的基本电子性能（包括光性能）是否正常。

A、基本测试框图：B、测试步骤：1、配置网元，以便在所有已安装的支路端口上具有分/插功能；- 使每一支路端口与STM-N线路信号内的不同VC-n通道相连；- 不要激活踪迹识别失配告警（以避免在测试设备中设置路径踪迹识别符）。

2、配置SDH测试设备；- 设置映射类型、VC-n测试通道、映射进净负荷中的PRBS测试图案；- 在待测通道中发送测试图案。

3、完成BER测量（用较短的测量周期）；- 检查SDH测试设备的接收信号是否有误码和告警产生，如有失效（误码和告警），则根据下表1查找可能的原因。

4、在传输STM-N线路信号所有通道中重复第2、3步。

失效可能的原因图案丢失（PRBS）-DDF电缆错误连接-VC-n通道为单工操作（必须是双工）低误码率（PRBS）-DDF电缆串音低误码率（B1/B2）-测试设备光接口接收光功率低（清洁连接器，检查衰减器）低误码率（MS-REI）-与测试设备相连的NE光接收机接收光功率低（清洁连接器，检查衰减器）通道RDI（FERF）-踪迹识别失配或信号标记失配已激活和作用（只对PDH落地支路，检查网元配置）表1：机械安装失效的可能原因二、检验至PDH支路端口的通道选路通过此测试以检验通过ADM或DXC的通道选路是否正确,若不正确,指出是那一个VC-n通道被网元终结(该通道将映射净负荷落地至PDH支路端口)。

A、基本测试框图B、测试步骤:1、配置网元，在所选择的PDH支路端口上实现分/插功能；- 使每一被选的支路端口与STM-N线路信号内的不同VC-n通道相连；- 不要激活踪迹识别失配告警（以避免在测试设备中设置路径踪迹识别符）。

2、配置SDH测试设备；- 设置映射类型、VC-n测试通道和映射进净负荷中的PRBS测试图案；3、向待测VC-n通道发送BIP误码(B3或BIP-2)。
